【国家标准】 焦化固体类产品软化点　测定方法

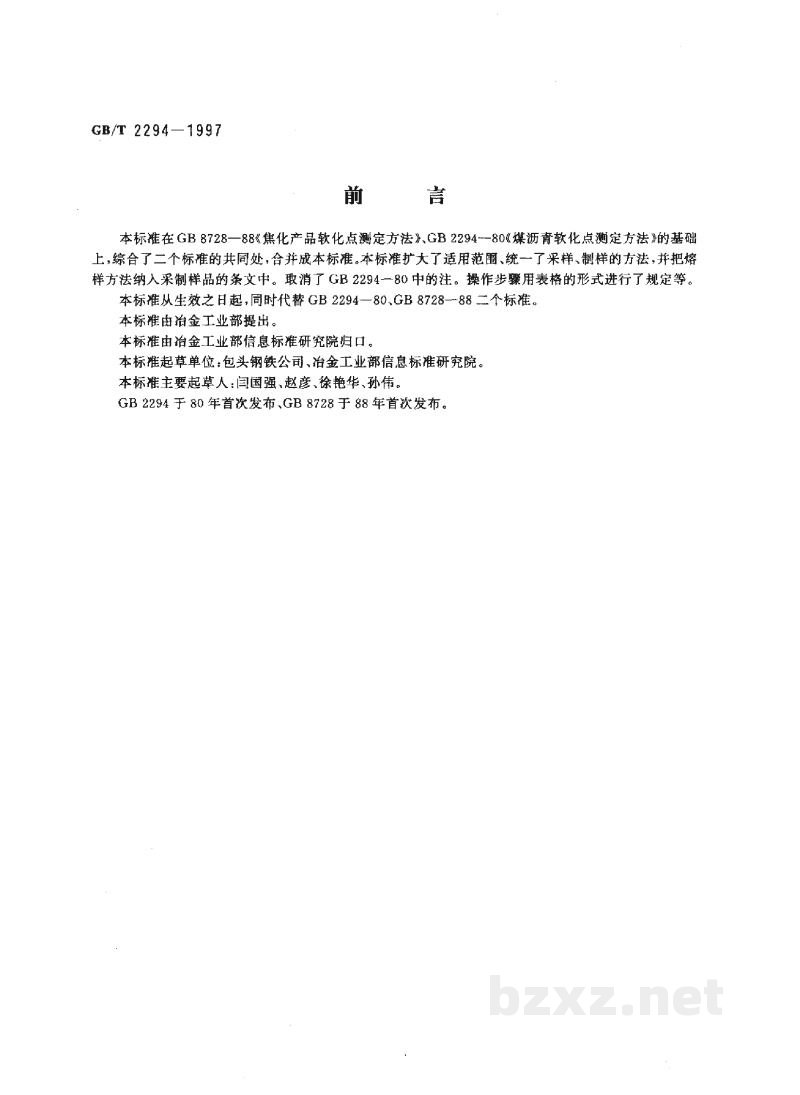

前 言

本标准在 GB 8728—88《焦化产品软化点测定方法》、GB 2294—80《煤沥青软化点测定方法》的基础上，综合了二个标准的共同处，合并成本标准。本标准扩大了适用范围、统一了采样、制样的方法，并把焙样方法纳入采制样品的条文中。取消了 GB 2294-80 中的注。操作步骤用表格的形式进行了规定等。

本标准从生效之日起，同时代替 GB 2294—80,GB 8728—88 二个标准。

本标准由冶金工业部提出。

本标准由冶金工业部信息标准研究院归口。

本标准起草单位：包头钢铁公司、冶金工业部信息标准研究院。

本标准主要起草人：闫国强、赵彦、徐艳华、孙伟。

GB 2294 于 80 年首次发布, GB 8728 于 88 年首次发布。

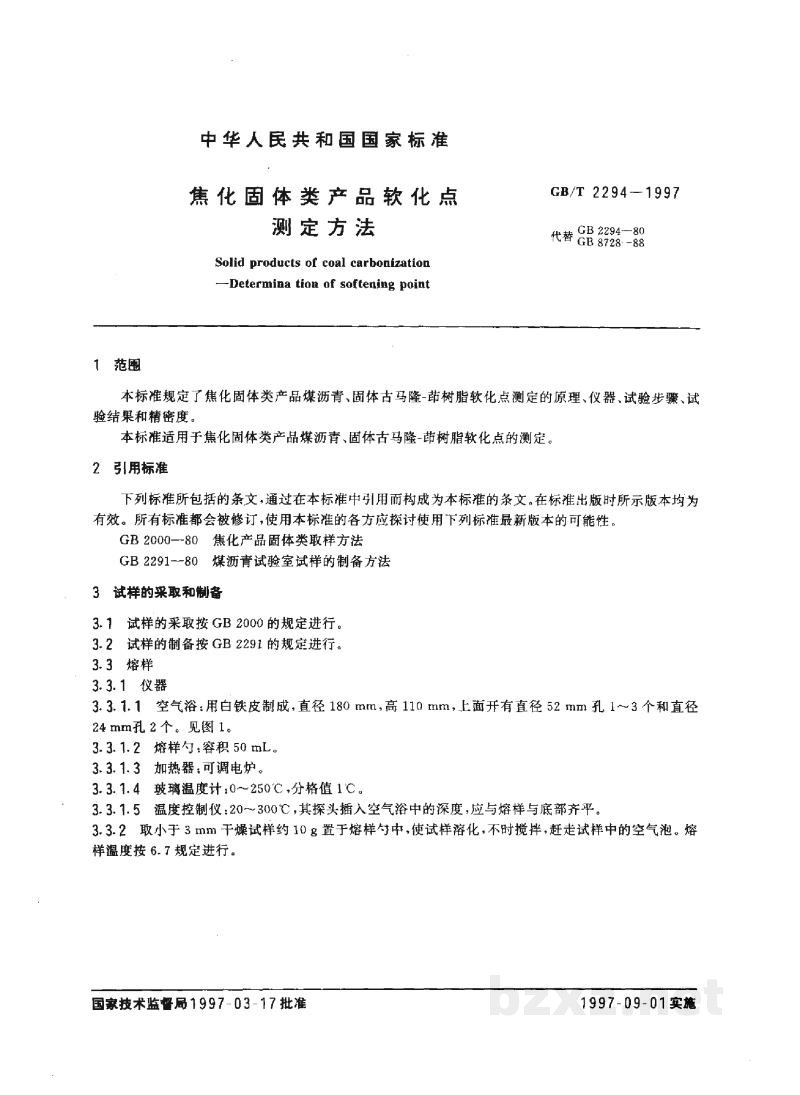

中华人民共和国国家标准

1 范围

本标准规定了焦化固体类产品煤沥青、固体古马隆-茚树脂软化点测定的原理、仪器、试验步骤、试验结果和精密度。

本标准适用于焦化固体类产品煤沥青、固体古马隆-茚树脂软化点的测定。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2000—80 焦化产品固体类取样方法

GB 2291—80 煤沥青试验室试样的制备方法

3 试样的采取和制备

3.1 试样的采取按 GB 2000 的规定进行。

3.2 试样的制备按 GB 2291 的规定进行。

3.3 熔样

3.3.1 仪器

3.3.1.1 空气浴：用白铁皮制成，直径 180 mm，高 110 mm，上面开有直径 52 mm 孔 1～3 个和直径 24 mm 孔 2 个。见图 1。

3.3.1.2 熔样勺：容积 50 mL。

3.3.1.3 加热器：可调电炉。

3.3.1.4 玻璃温度计：0～250 ℃，分格值 1 ℃。

3.3.1.5 温度控制仪：20～300 ℃，其探头插入空气浴中的深度，应与熔样与底部齐平。

3.3.2

取小于 3 mm 干燥试样约 10 g 置于熔样勺中，使试样溶化，不时搅拌，赶走试样中的空气泡。熔样温度按 6.7 规定进行。

GB/T 2294-1997

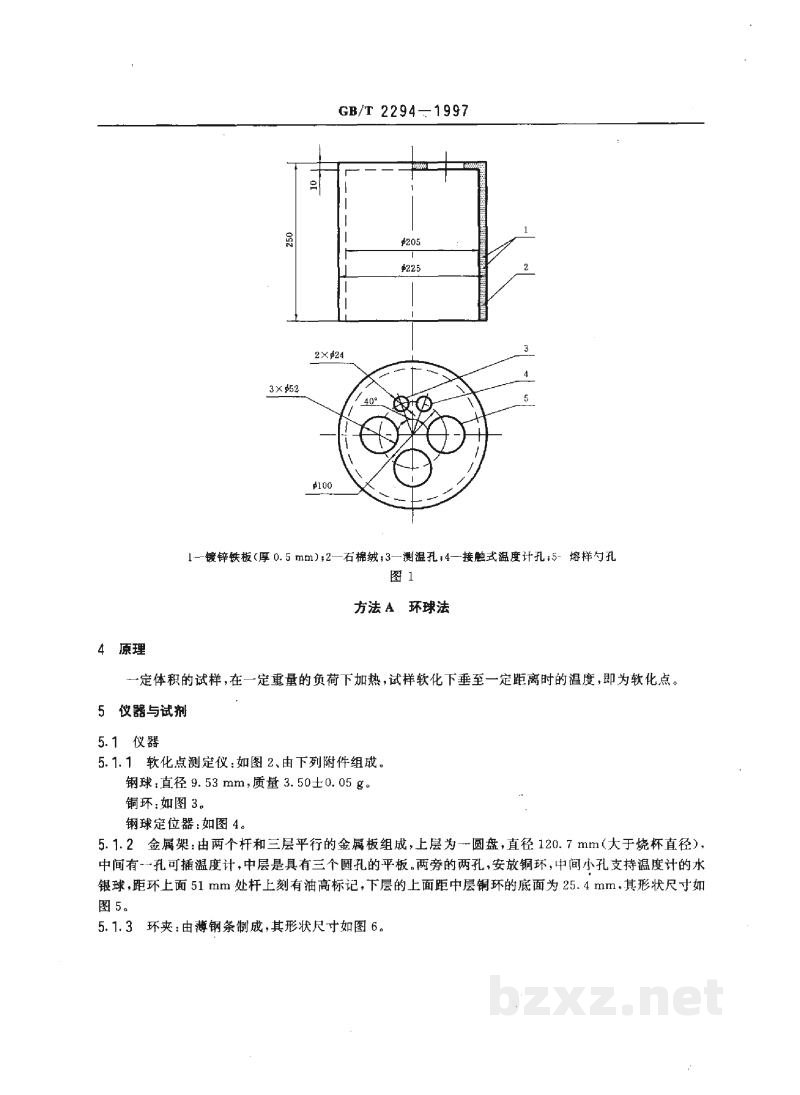

[图片]

图 1

方法 A 环球法

4 原理

一定体积的试样，在一定重量的负荷下加热，试样软化下垂至一定距离时的温度，即为软化点。

5 仪器与试剂

5.1 仪器

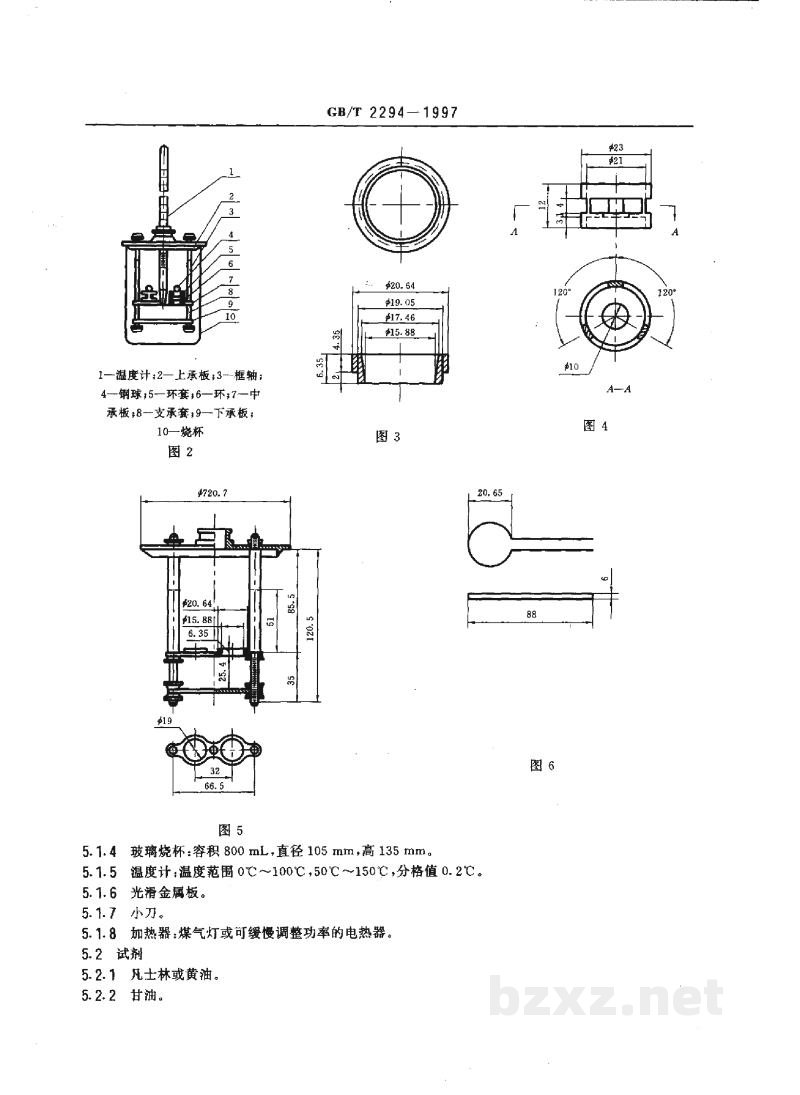

5.1.1 软化点测定仪：如图2、由下列附件组成。

钢球：直径 $9.53 \text{ mm}$，质量 $3.50 \pm 0.05 \text{ g}$。

铜环：如图3。

钢球定位器：如图4。

5.1.2 金属架

由两个杆和三层平行的金属板组成，上层为一圆盘，直径 $120.7 \text{ mm}$（大于烧杯直径），中间有一孔可插温度计，中层是具有三个圆孔的平板。两旁的两孔，安放铜环，中间小孔支持温度计的水银球，距环上面 $51 \text{ mm}$ 处杆上刻有标高标记，下层的上面距中层铜环的底面为 $25.4 \text{ mm}$，其形状尺寸如图5。

5.1.3 环夹

由薄钢条制成，其形状尺寸如图6。
