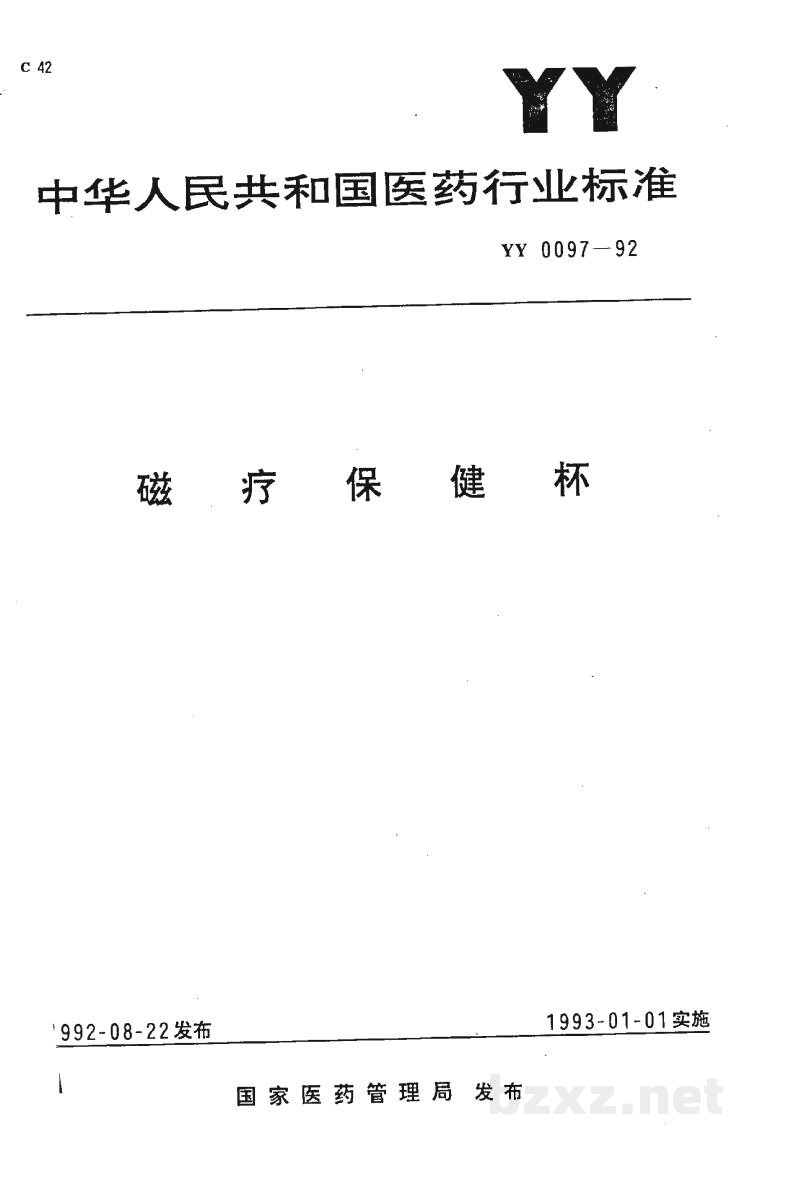

【医药标准】 磁疗保健杯

中华人民共和国医药行业标准

YY 0097-92

磁疗保健杯

1992-08-22发布 1993-01-01实施

国家医药管理局发布

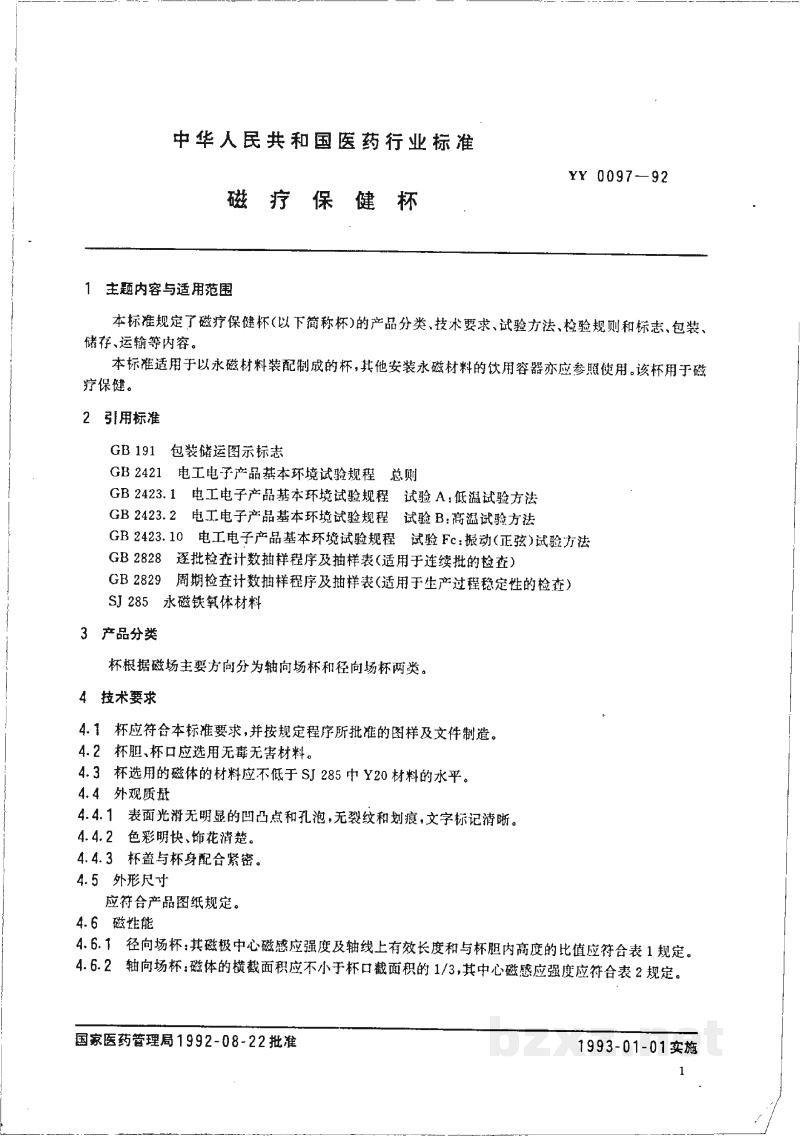

中华人民共和国医药行业标准

YY 0097—92

磁疗保健杯

1 主题内容与适用范围

本标准规定了磁疗保健杯(以下简称杯)的产品分类、技术要求、试验方法、检验规则和标志、包装、储存、运输等内容。

本标准适用于以永磁材料装配制成的杯，其他安装永磁材料的饮用容器亦应参照使用。该杯用于磁疗保健。

2 引用标准

• GB 191 包装储运图示标志
• GB 2421 电工电子产品基本环境试验规程 总则
• GB 2423.1 电工电子产品基本环境试验规程 试验A；低温试验方法
• GB 2423.2 电工电子产品基本环境试验规程 试验B;高温试验方法
• GB 2423.10 电工电子产品基本环境试验规程 试验Fc；振动(正弦)试验方法
• GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
• GB 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
• SJ 285 永磁铁氧体材料

3 产品分类

杯根据磁场主要方向分为轴向场杯和径向场杯两类。

4 技术要求

• 4.1 杯应符合本标准要求，并按规定程序所批准的图样及文件制造。
• 4.2 杯胆、杯口应选用无毒无害材料。
• 4.3 杯选用的磁体的材料应不低于SJ 285中Y20材料的水平。
• 4.4 外观质量
• 4.4.1 表面光滑无明显凹凸点和孔泡，无裂纹和划痕，文字标记清晰。
• 4.4.2 色彩明快、饰花清楚。
• 4.4.3 杯盖与杯身配合紧密。
• 4.5 外形尺寸

应符合产品图纸规定。

• 4.6 磁性性能
• 4.6.1 径向场杯：其磁极中心磁感应强度及轴线上有效长度和与杯胆内高度的比值应符合表1规定。
• 4.6.2 轴向场杯；磁体的横截面积应不小于杯口截面积的1/3，其中中心磁感应强度应符合表2规定。

YY 0097-92

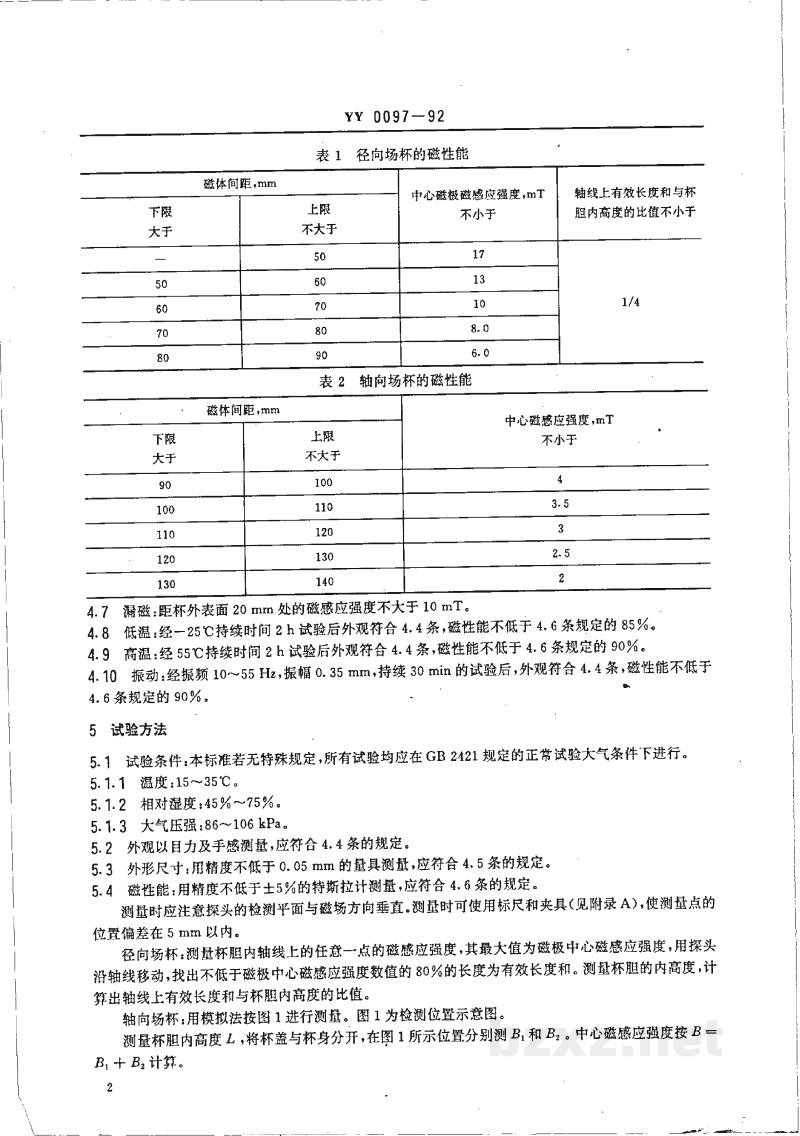

表1 径向场杯的磁性能

表2 轴向场杯的磁性能

4.7 漏磁：腔杯外表面20mm处的磁感应强度不大于10mT。

4.8 低温：经-25℃持续时间2h试验后外观符合4.4条，磁性能不低于4.6条规定的85%。

4.9 高温：经55℃持续时间2h试验后外观符合4.4条，磁性能不低于4.6条规定的90%。

4.10 振动：经频率10~55Hz,振幅0.35mm,持续30min的试验后,外观符合4.4条,磁性能不低于4.6条规定的90%。

5 试验方法

5.1 试验条件：本标准若无特殊规定，所有试验均应在GB 2421规定的正常试验大气条件下进行。

5.1.1 温度:15~35℃。

5.1.2 相对湿度:45%~75%。

5.1.3 大气压强:86~106kPa。

5.2 外观以目力及手感测量,应符合4.4条的规定。

5.3 外形尺寸:用精度不低于0.05mm的量具测量,应符合4.5条的规定。

5.4 磁性能;用精度不低于±5%的特斯加拉计测量,应符合4.6条的规定。

[图片]

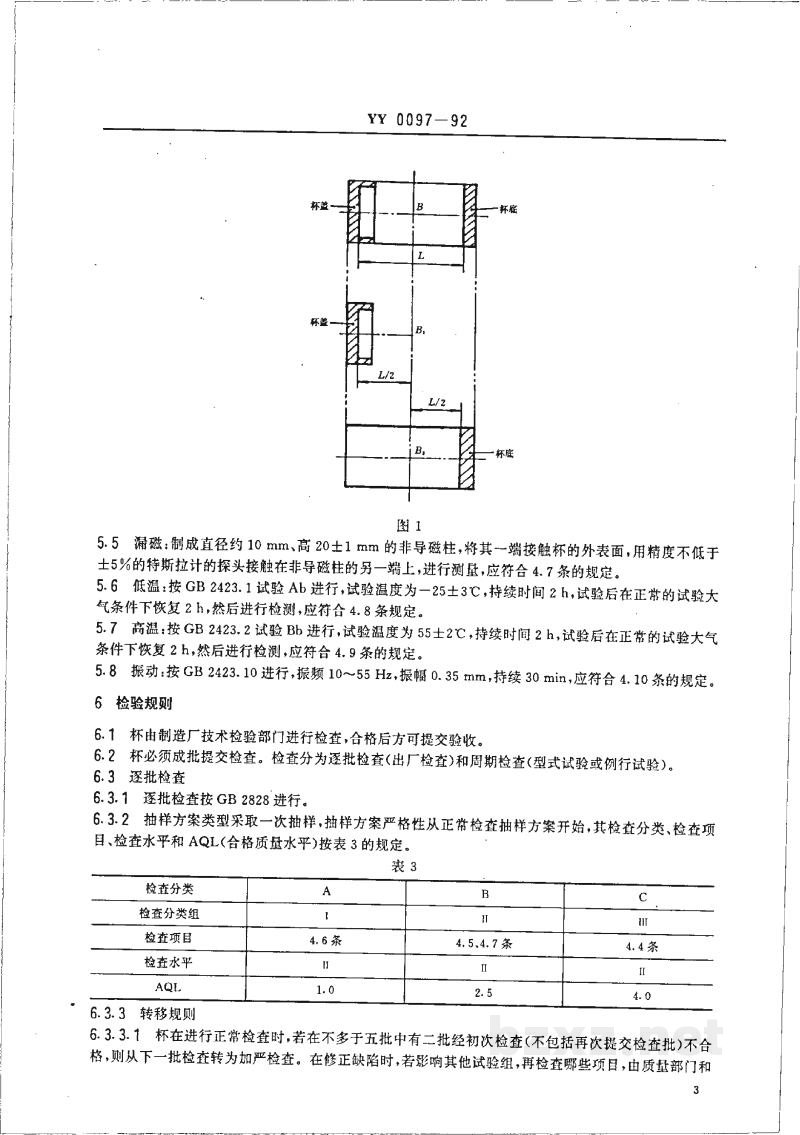

图A1 检测位置示意图

径向场杯:测量杯胆内轴线上的任意一点的磁感应强度，其最大值为磁极中心磁感应强度，用探头沿轴线移动，找出不低于磁极中心磁感应强度数值的80%的长度为有效长度和。测量杯胆的内高度，计算出轴线上有效长度和与杯胆内高度的比值。

轴向场杯：用模拟法按图1进行测量。图1为检测位置示意图。

测量杯胆内高度L,将杯盖与杯身分开,在图1所示位置分别测B_1和B_2。中心磁感应强度按B = B_1 + B_2计算。
