HG/T 2371—2003
代替 HG/T 2371—1992
搪玻璃开式搅拌容器
Glass lined open vessels for agitator
前 言
本标准代替 HG/T 2371—1992《搪玻璃开式搅拌容器》。
本标准的型式、参数、结构尺寸等采用德国国家标准 DIN 2855--1989 等有关标准。
本标准与 HG/T 2371 — 1992 相比主要变化如下：
- 表 2 中设备的重量(质量)作了调整。
- 填料密封只适用于设计压力小于等于 0.1 MPa 的搪玻璃搅拌容器，对设计压力大于等于 0.1 MPa 的搪玻璃搅拌容器应选用机械密封。
- 根据 JB/T 4724—1992、JB/T 4725—1992 调整了耳式支座中心距 D，及支承式支座中心距 R3。
- 取消了传动装置的 B 型安装型式。
本标准由中国石油和化学工业协会提出。
本标准由全国搪玻璃设备标准化技术委员会归口。
本标准起草单位：中国石化集团上海医药工业设计院、江苏扬阳化工设备制造有限公司、山东新华制药股份有限公司机械分厂、江苏省溧阳市云龙化工设备(集团)公司。
本标准主要起草人：刘益毅、丁纪根、杨书全、雍兆铭、张小萍。
本标准所代替标准的历次版本发布情况为：
HG 5—251—1963, HG 5—251 — 1969, HG 5—251 — 1979, HG/T 2371 — 1992。
搪玻璃开式搅拌容器
1 范围
本标准规定了搪玻璃开式搅拌容器的型式、基本参数、主要尺寸及技术要求。
本标准适用于容器内设计压力小于或等于 1.0 MPa，容积 50 L~5 000 L；夹套内设计压力小于或等于 6.6 MPa。容器及夹套内介质温度高于 -20℃（小于或等于 200℃）的搪玻璃开式搅拌容器。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
- HG/T 2036 搪玻璃容器参数
- HG/T 2048 搪玻璃填料箱
- HG/T 2050 搪玻璃设备 垫片
- HG/T 2051 搪玻璃搅拌器
- HG/T 2052 搪玻璃设备 传动装置
- HG/T 2654 搪玻璃设备 卡子
- HG/T 2055 搪玻璃人孔
- HG/T 2057 搪玻璃搅拌容器用机械密封
- HG/T 2938 搪玻璃温度计套管
- HG/T 4146 搪玻璃设备 手孔
- HG 2452 搪玻璃设备技术条件
- HG/T 2635 搪玻璃设备质量分级等
- HG/T 3217 搪玻璃上展式放料阀
- HG/T 3218 搪玻璃下展式放料阀
- JQ/T 4724-1992 支座及支座
- JY/T 4725 1992 耳式支座
3 定义
下列定义适用于本标准。
3.1
搪玻璃 glass lined
在金属基体上通过高温烧成一层特殊性能的玻璃质层。
3.2
开式搅拌容器 open vessels for agitator
筒体上设置与筒体等径法兰的带搅拌装置的搪玻璃压力容器。
4 型式、基本参数及主要尺寸

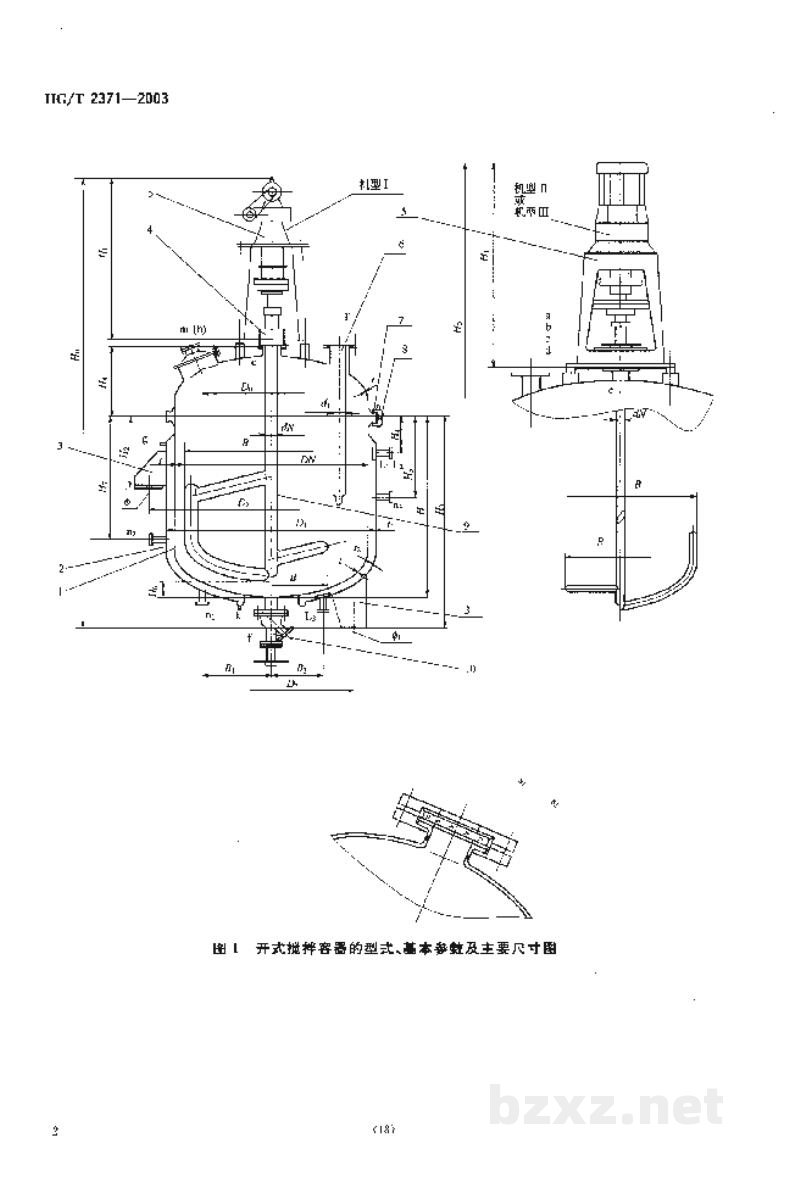

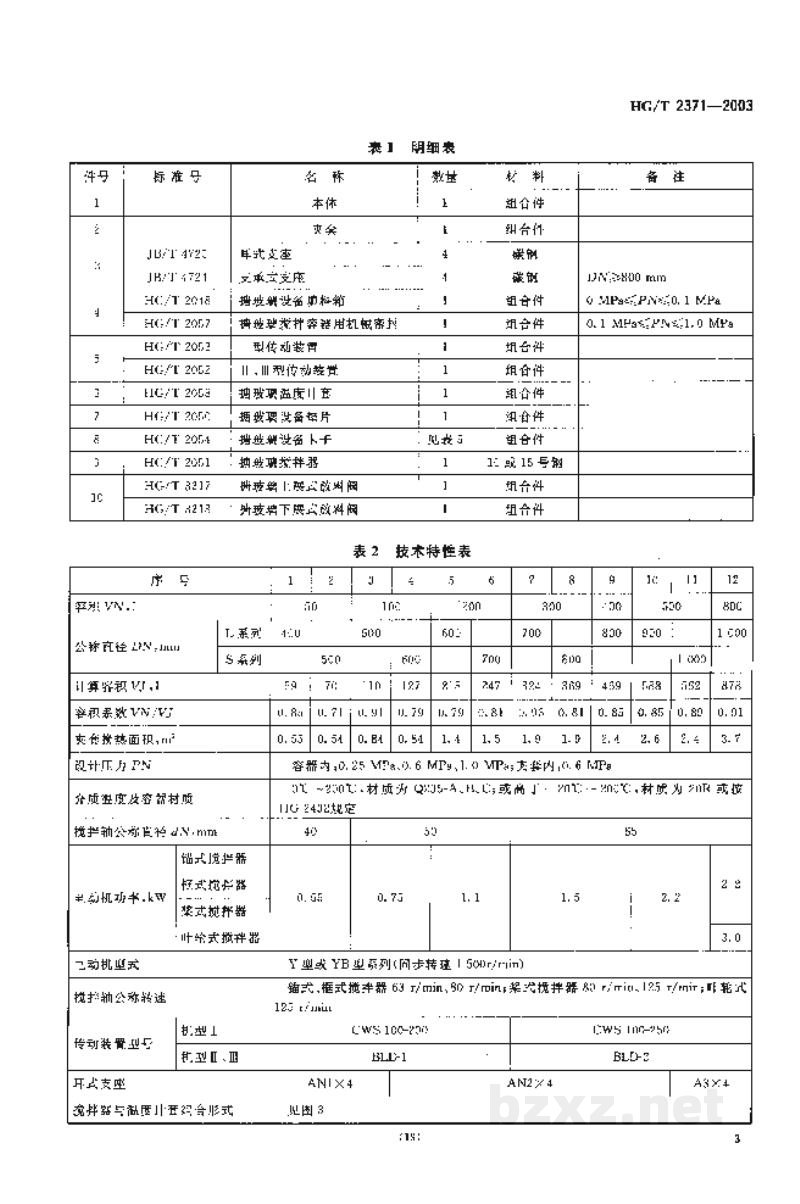

4.1 开式搅拌容器的型式、基本参数及主要尺寸见图1，表1~表4；管口尺寸及方位布置参见图2及表3。
