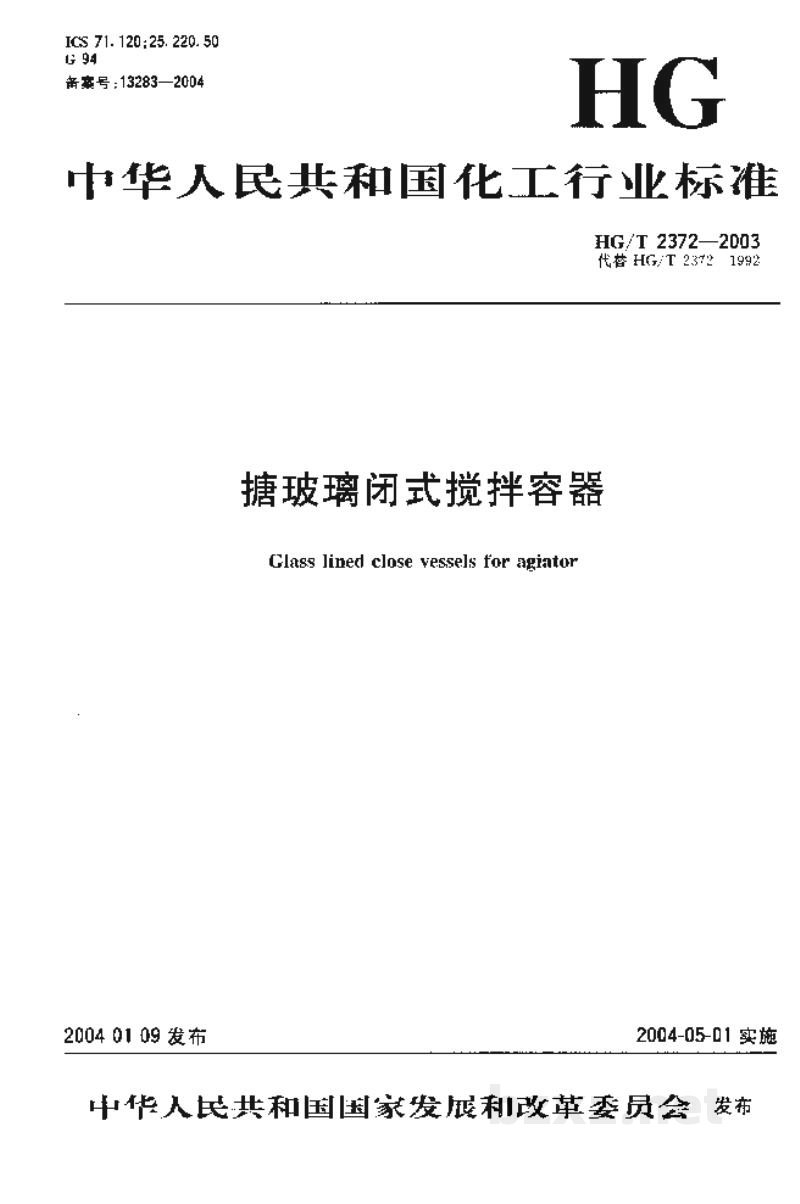

中华人民共和国化工行业标准

HG/T 2372—2003

代替 HG/T 2372 1992

搪玻璃闭式搅拌容器

Glass lined close vessels for agiator

HG/T 2372—2003

• KCS 71.120;25.220.50
  G 94
  备案号:13283—2004

2004-01-09 发布 2004-05-01 实施

中华人民共和国国家发展和改革委员会 发布

前 言

本标准代替 HG/T 2372—1992《搪玻璃闭式搅拌容器》。

本标准的型式、参数、结构等效采用德国国家标准 DIN 28136 - 1985 等有关标准。

本标准与 HG/T 2372 - 1992 相比主要变化如下：

• 根据 JB/T 4724—1992, JB/T 4725—1992 调整了耳式支座中心距 D_a 和支承式支座中心高 B。
• 传动装置安装支座有 A、B 两种型式，A 型支座适用于 2 500 L～3 000 L；B 型支座适用于 6 300 L～20 000 L。
• 填料密封只适用于设计压力小于等于 0.1 MPa 的搪玻璃搅拌容器，对设计压力大于等于 0.1 MPa 搪玻璃搅拌容器应选用机械密封。

本标准由中国石油和化学工业协会提出。

本标准由全国搪玻璃设备标准化技术委员会归口。

本标准起草单位：中国石化集团上海医药工业设计院、江苏扬州化工设备制造有限公司、山东新华制药股份有限公司机械厂、江苏省溧阳市云龙化工设备（集团）公司。

本标准主要起草人：厉益骏、纪绍根、杨书全、崔兆铭、张小萍。

本标准所代替标准的历次版本发布情况为：

• HG 5—87—1969, HG 5—37—1979, HG/T 2372—1992。

搪玻璃闭式搅拌容器

HG/T 2372—2003

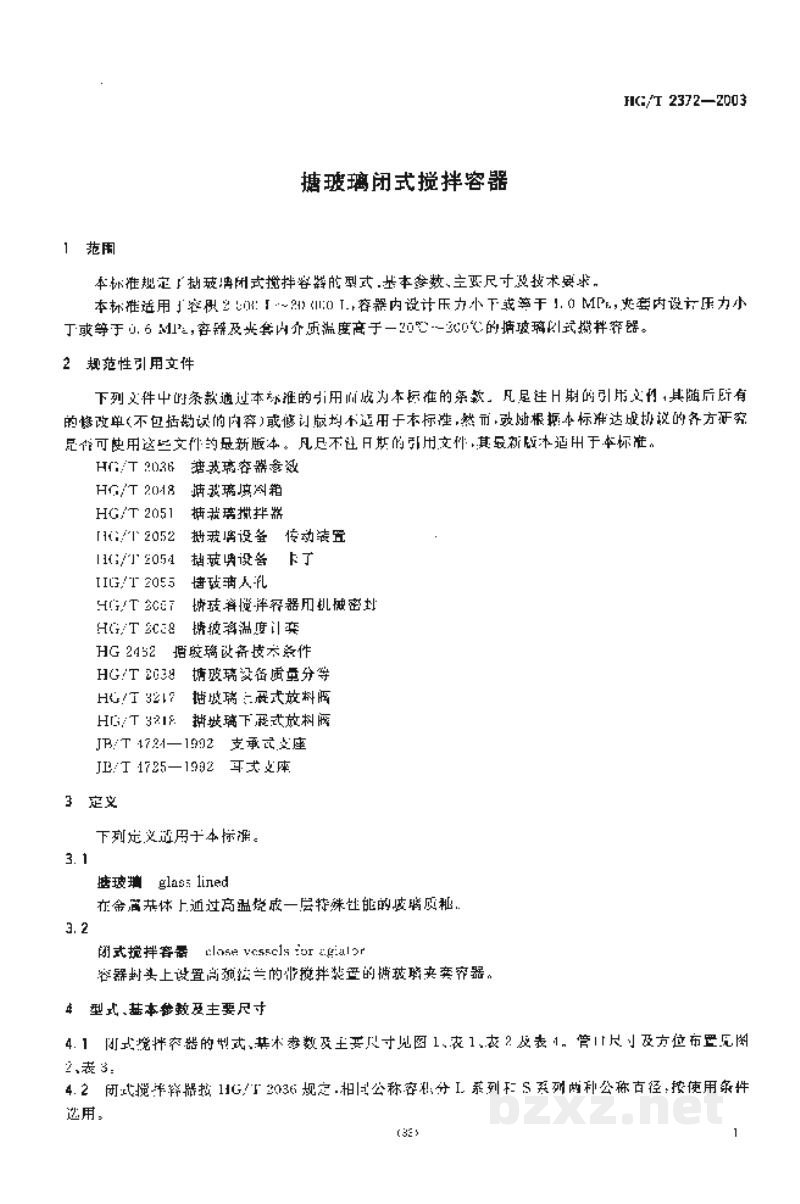

1 范围

本标准规定了搪玻璃闭式搅拌容器的型式、基本参数、主要尺寸及技术要求。

本标准适用于容积 ≥50 L ~ 80 000 L，容器内设计压力小于或等于 1.0 MPa，夹套内设计压力小于或等于 0.6 MPa，容器及夹套内容器介质温度高于 -20℃ ~ 300℃ 的搪玻璃闭式搅拌容器。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

HG/T 2036 搪玻璃容器参数
HG/T 2048 搪玻璃填料箱
HG/T 2051 搪玻璃搅拌器
HG/T 2052 搪玻璃设备 传动装置
HG/T 2054 搪玻璃设备 卡子
HG/T 2055 搪玻璃人孔
HG/T 2637 搪玻璃搅拌容器用机械密封
HG/T 2698 搪玻璃温度计套管
HG 2492 搪玻璃设备技术条件
HG/T 2638 搪玻璃设备质量分等
HG/T 3017 搪玻璃上封式放料阀
HG/T 3018 搪玻璃下开式放料阀
JB/T 4724—1994 支持式支座
JB/T 4725—1994 耳式支座

3 定义

下列定义适用于本标准。

3.1

搪玻璃 glass lined
在金属基体上通过高温烧成一层特殊性能的玻璃质釉。

3.2

闭式搅拌容器 close vessels for agitator
容器封头上设置有须法兰的带搅拌装置的搪玻璃夹套容器。

4 型式、基本参数及主要尺寸

4.1

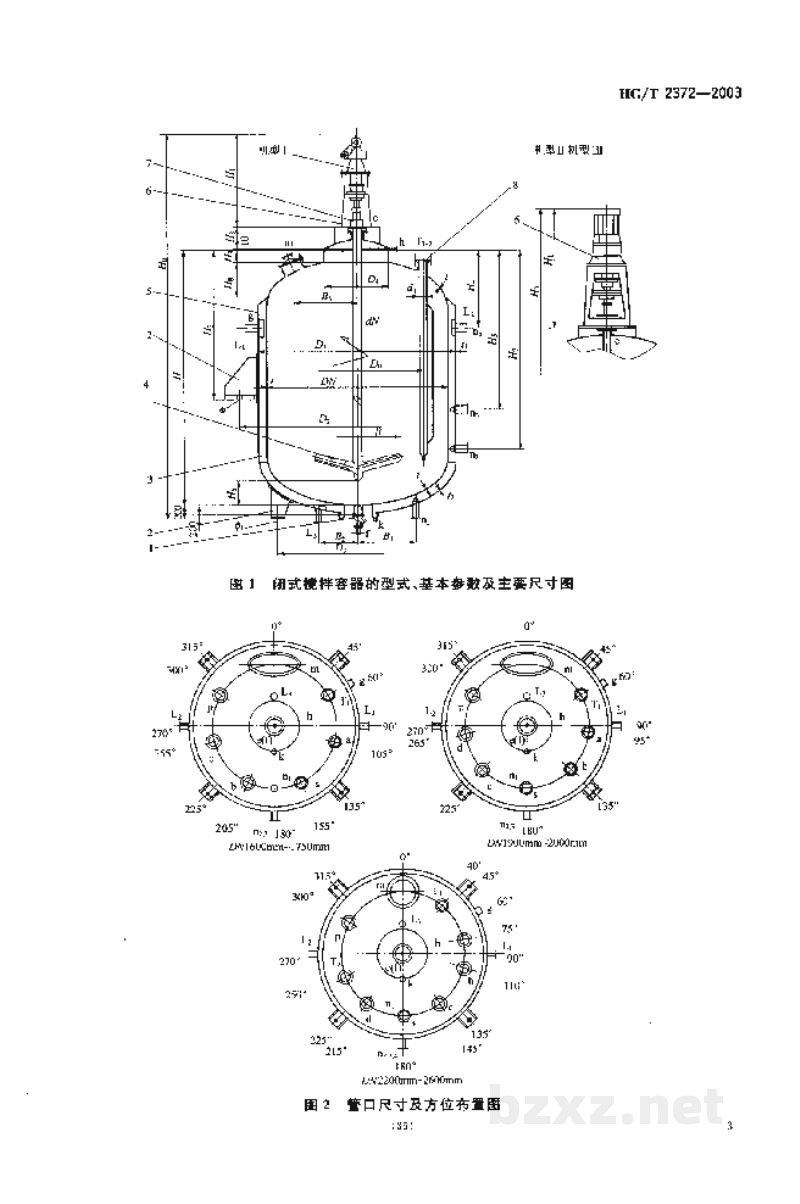

闭式搅拌容器的型式、基本参数及主要尺寸见图1、表1、表2及表4。管口尺寸及方位布置见图2、表3。

4.2

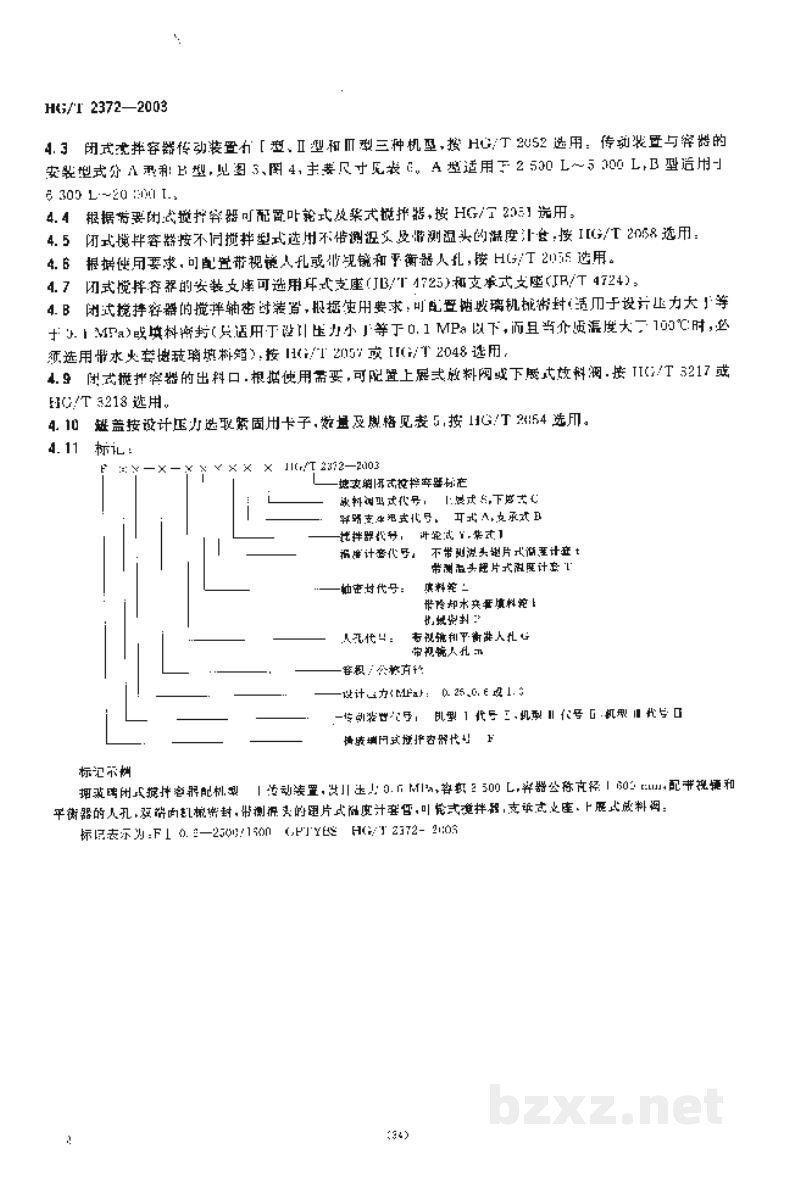

闭式搅拌容器按 HG/T 2036 规定，相同公称容积分 L 系列和 S 系列两种公称直径，按使用条件选用。
