【农业标准】 挤搓式玉米种子脱粒机技术条件

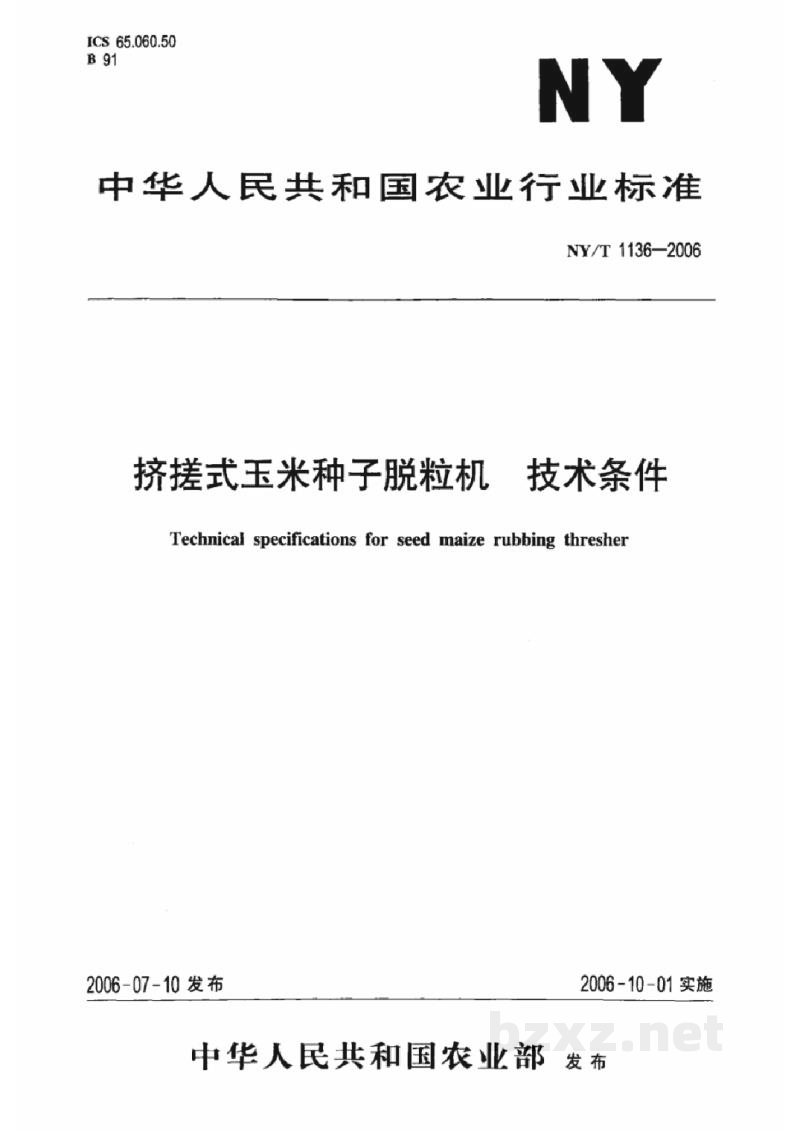

ICS 65.080.50
B 91

NY

中华人民共和国农业行业标准

NY/T 1136—2006

挤搓式玉米种子脱粒机  技术条件

Technical specifications for seed maize rubbing thresher

2006-07-10 发布 2006-10-01 实施

中华人民共和国农业部  发布

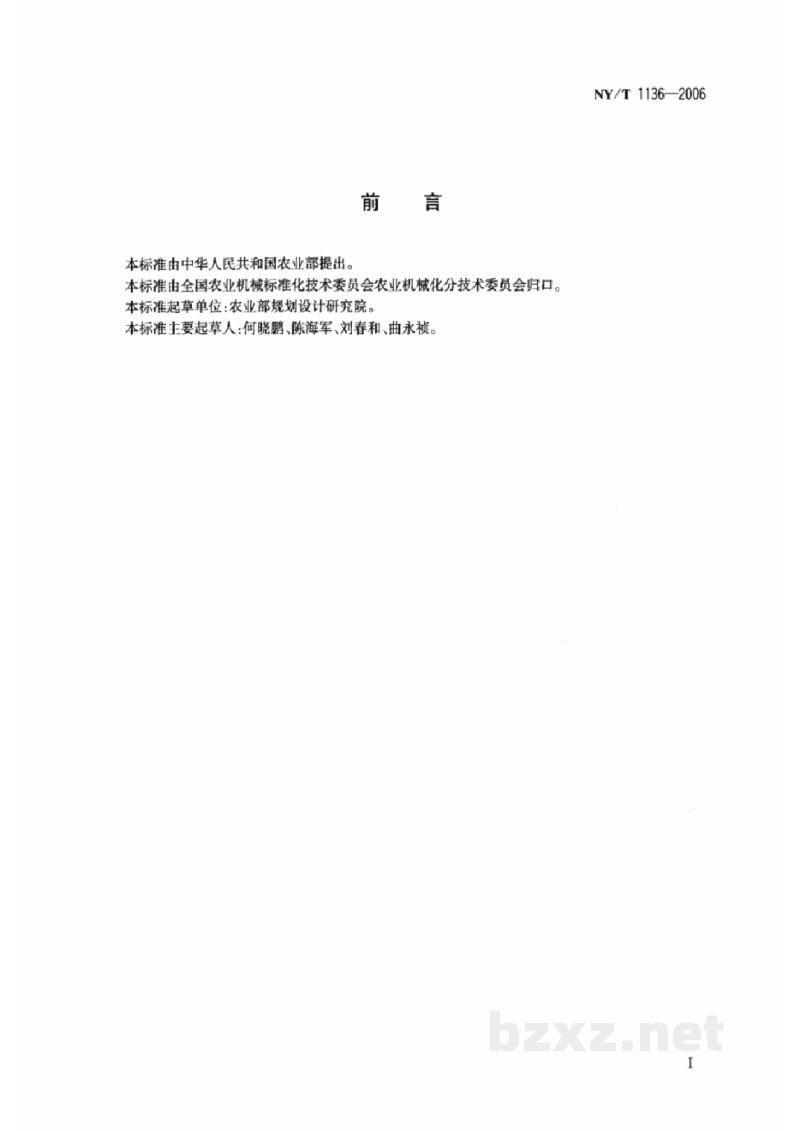

前 言

本标准由中华人民共和国农业部提出。

本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。

本标准起草单位：农业部规划设计研究院。

本标准主要起草人：何晓鹏、陈海军、刘春和、曲永祯。

挤搓式玉米种子脱粒机 技术条件

1 范围

本标准规定了挤搓式玉米种子脱粒机的型号标记、要求、检验规则、标志、包装、运输和贮存。

本标准适用于挤搓式玉米种子脱粒机。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5982 稻麦脱粒机试验方法

GB 10395.1—2001 农林拖拉机和机械 安全技术要求 第1部分：总则（eqv ISO 4254-1:1989）

GB 10396 农林拖拉机和机械 草坪和园艺动力机械 安全标志和危险图形 总则（eqv ISO 11684:1995）

GB/T 13306 标牌

GB/T 13384 机电产品包装通用技术条件

JB/T 5673 农林拖拉机及机具涂装 通用技术条件

NY 642—2002 脱粒机安全技术要求

3 术语和定义

下列术语和定义适用于本标准。

3.1

挤搓式玉米种子脱粒机 seed maize rubbing thresher

通过板齿滚筒转动，使玉米果穗与果穗之间、玉米果穗与复合式凹版之间相对运动，形成相互挤搓状态从而实现玉米脱粒的机械装置。

3.2

板齿 flat bar

装在滚筒轴上，工作时随其转动并且用于拨动玉米果穗沿着凹板运动的定型钢板。

3.3

板齿滚筒 cylinder with flat bar

装有按一定规律排列着板齿的轴类旋转部件，工作时带动板齿运动从而推动玉米果穗沿凹板转动和沿滚筒轴线从进料口向排芯口移动。

3.4

复合式凹版 compound concave

用一定直径的圆钢，按一定间隔沿轴向排列组成的弧形装置。

3.5

排芯口压板 cob discharging port push plane

装在挤搓式玉米种子脱粒机（以下简称脱粒机）玉米芯排芯口内的一个可以转动一定角度的圆弧形钢板，工作时在玉米芯的压力下开启从而达到排芯目的。
