【农业标准】 农用柴油机喷油泵总成修理质量

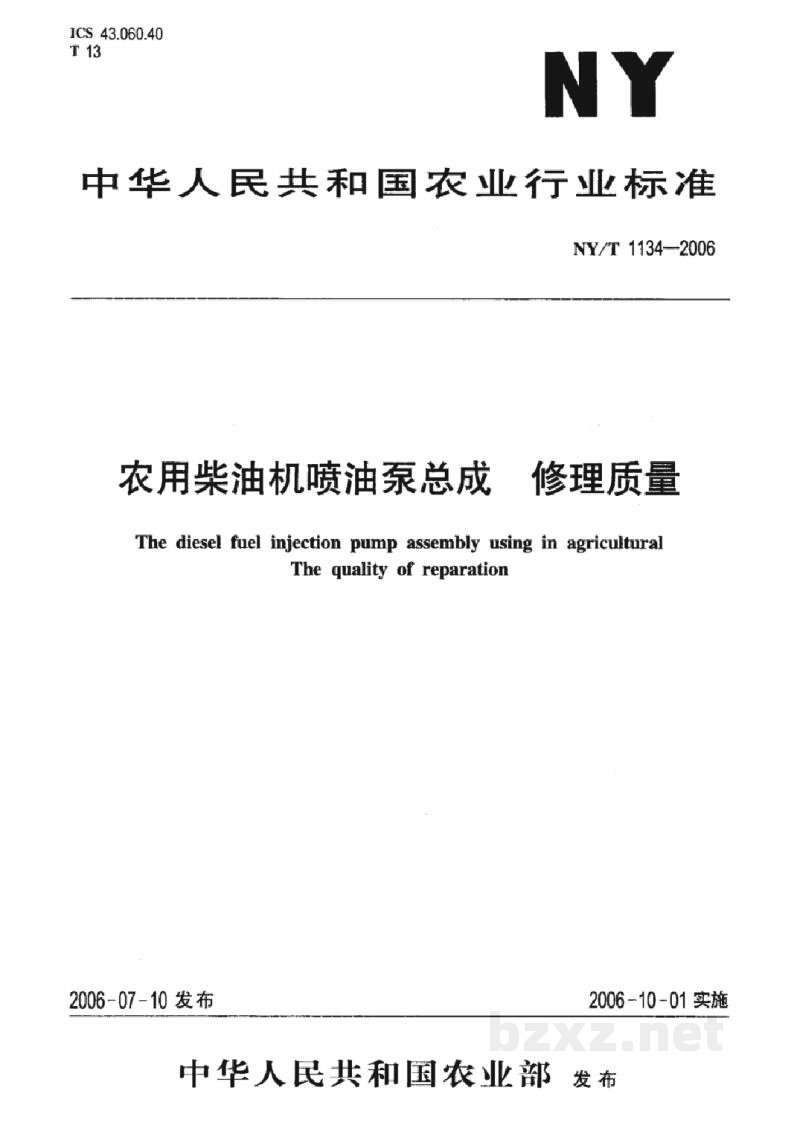

NY

中华人民共和国农业行业标准

NY/T 1134—2006

农用柴油机喷油泵总成  修理质量

The diesel fuel injection pump assembly using in agricultural
The quality of reparation

2006-07-10 发布 2006-10-01 实施

中华人民共和国农业部  发布

前 言

本标准的附录 A为资料性附录。

本标准由中华人民共和国农业部提出。

本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。

本标准起草单位：农业部农业机械维修研究所。

本标准主要起草人：孙丽颖、王海翔、杨君喜、张晓萍、顾军。

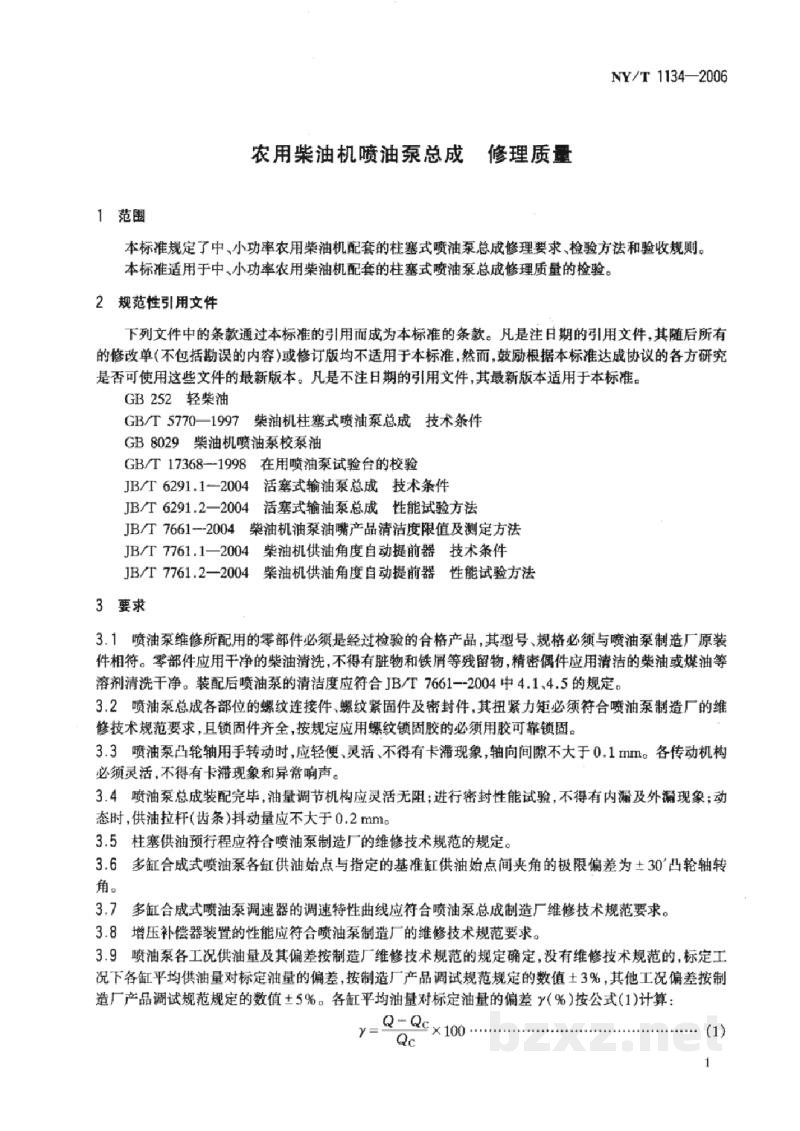

农用柴油机喷油泵总成 修理质量

1 范围

本标准规定了中、小功率农用柴油机配套的柱塞式喷油泵总成修理要求、检验方法和验收规则。

本标准适用于中、小功率农用柴油机配套的柱塞式喷油泵总成修理质量的检验。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版适用于本标准。

GB 252 轻柴油

GB/T 5770—1997 柴油机柱塞式喷油泵总成 技术条件

GB 8029 柴油机喷油泵校泵油

GB/T 17368—1998 在用喷油泵试验台的校验

JB/T 6291.1—2004 活塞式输油泵总成 技术条件

JB/T 6291.2—2004 活塞式输油泵总成 性能试验方法

JB/T 7661—2004 柴油机喷油器嘴产品清洁度限值及测定方法

JB/T 7761.1—2004 柴油机供油角度自动提前器 技术条件

JB/T 7761.2—2004 柴油机供油角度自动提前器 性能试验方法

3 要求

3.1 喷油泵维修所配用的零部件必须是经过检验的合格产品，其型号、规格必须与喷油泵制造厂原装件相符。零部件应用干净的柴油清洗，不得有脏物和铁屑等残留物，精密偶件应用清洁的柴油或煤油等溶剂清洗干净。装配后喷油泵的清洁度应符合 JB/T 7661—2004 中 4.1、4.5 的规定。

3.2 喷油泵总成各部位的螺纹连接件，螺纹紧固件及密封件，其扭紧力矩必须符合喷油泵制造厂的维修技术规范要求，且锁固件齐全，按规定应用螺纹锁固胶的必须用胶可靠锁固。

3.3 喷油泵凸轮轴用手转动时，应轻便、灵活、不得有卡滞现象，轴向间隙不大于 0.1 mm。各传动机构必须灵活，不得有卡滞现象和异常响声。

3.4 喷油泵总装配完毕中，油量调节机构应灵活无阻；进行密封性能试验，不得有内漏及外偏现象；动态时，供油拉杆（齿条）抖动量应不大于 0.2 mm。

3.5 柱塞偶件预行程应符合喷油泵制造厂的维修技术规范的规定。

3.6 多缸合成式喷油泵各缸供油始点与指定的基准缸供油始点间夹角的极限偏差为 ±30°凸轮轴转角。

3.7 多缸合成式喷油泵调速器的调速特性曲线应符合喷油泵总成制造厂维修技术规范要求。

3.8 增压补偿器装置的性能应符合喷油泵制造厂的维修技术规范要求。

3.9 喷油泵各工况供油量及其偏差按制造厂维修技术规范的规定确定，没有维修技术规范的，标定工况下各缸平均供油量对标定油量的偏差，按制造厂产品调试规范规定的数值 ±3%，其他工况偏差按制造厂产品调试规范规定的数值 ±5%。各缸平均油量对标定油量的偏差 γ(%) 按公式 (1) 计算：

γ = (Q - Qc) / Qc × 100
