NY/T 1137-2006

小型风力发电系统安装规范

Erection regulations for small wind turbine generator off-grid system

2006-07-10 发布2006-10-01 实施

中华人民共和国农业部 发布

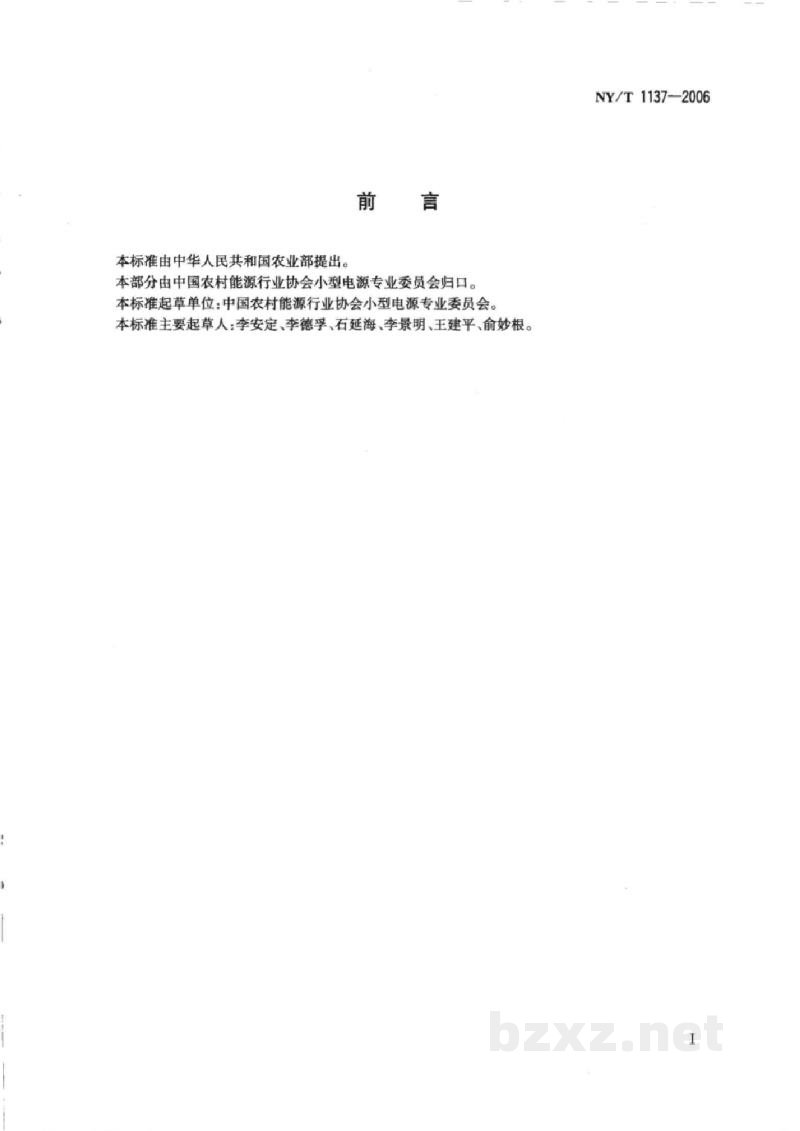

前 言

本标准由中华人民共和国农业部提出。

本部分由中国农村能源行业协会小型电源专业委员会归口。

本标准起草单位：中国农村能源行业协会小型电源专业委员会。

本标准主要起草人：李安定、李德孚、石延海、李景明、王建平、俞妙根。

NY/T 1137—2006

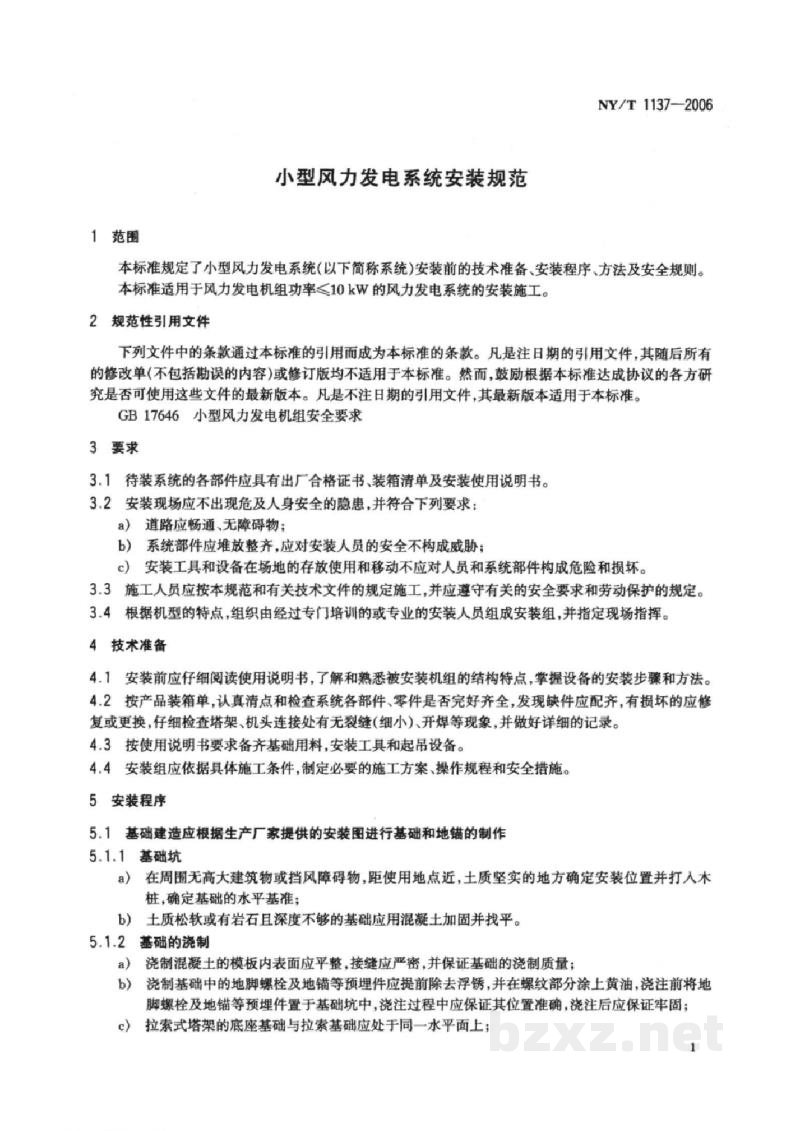

小型风力发电系统安装规范

1 范围

本标准规定了小型风力发电系统(以下简称系统)安装前的技术准备、安装程序、方法及安全规则。

本标准适用于风力发电机组功率≤10 kW的风力发电系统的安装施工。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 17646 小型风力发电机组安全要求

3 要求

3.1 待装系统的各部件应具有出厂合格证书、装箱清单及安装使用说明书。

3.2 安装现场应不出现危及人身安全的隐患，并符合下列要求：

• a) 道路应畅通、无障碍物；
• b) 系统部件应堆放整齐，应对安装人员的安全不构成威胁；
• c) 安装工具和设备在场地的存放使用和移动不应对人员和系统部件构成危险和损坏。

3.3 施工人员应按本规范和有关技术文件的规定施工，并应遵守有关的安全要求和劳动保护的规定。

3.4 根据机型的特点，组织由经过专门培训的或专业的安装人员组成安装组，并指定现场指挥。

4 技术准备

4.1 安装前应仔细阅读使用说明书，了解和熟悉被装机组的结构特点，掌握设备的安装步骤和方法。

4.2 按产品装箱单，认真清点检查系统各部件、零件是否完好齐全，发现缺件应配齐，有损坏的应修复或更换；仔细检查塔架、机头连接处有无裂缝(细小)、开焊等现象，并做好详细的记录。

4.3 按使用说明书要求备齐基础用料、安装工具和起吊设备。

4.4 安装组应依据具体施工条件，制定必要的施工方案、操作规程和安全措施。

5 安装程序

5.1 基础建造应根据生产厂家提供的安装图进行基础和地锚的制作

5.1.1 基础坑

• a) 在周围无高大建筑物或挡风障碍物，距使用地点近，土质坚实的地方确定安装位置并打入木桩，确定基础的水平基准；
• b) 土质松软或有岩石且深度不够的基础应用混凝土加固并找平。

5.1.2 基础的浇制

• a) 浇制混凝土的模板内表面应平整，接缝应严密，并保证基础的浇制质量；
• b) 浇制基础中的地脚螺栓及地锚等预埋件应提前除去浮锈，并在螺纹部分涂上黄油，浇注前将地脚螺栓及地锚等预埋件置于基础坑中，浇注过程中应保证其位置准确，浇注后应保证牢固；

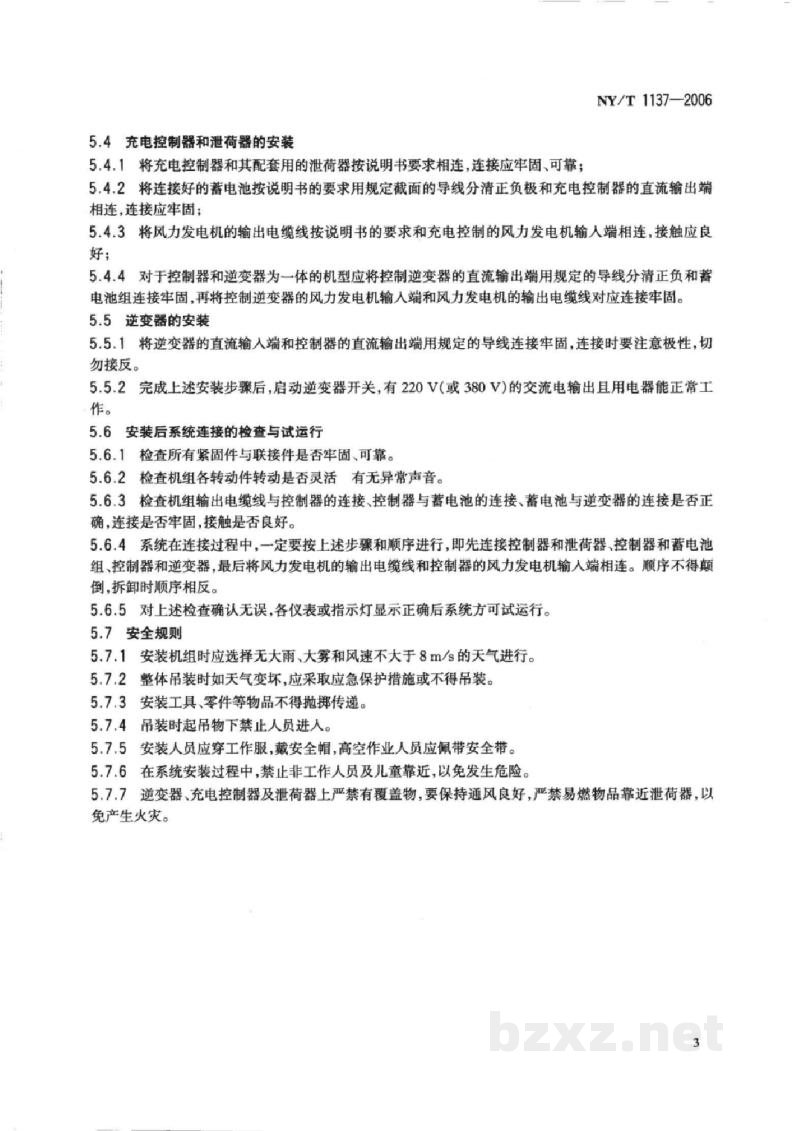

• c) 拉索式塔架的底座基础与拉索基础应处于同一水平面上；
