【农业标准】 机动插秧机运行安全技术条件

NY

中华人民共和国农业行业标准

NY/T 1000—2006

机动插秧机运行安全技术条件

Technical condition for safe in operation
of powered seeding transplanted

中华人民共和国农业部  发布

前 言

本标准由中华人民共和国农业部提出。

本标准由全国农业机械化技术委员会农业机械化分技术委员会归口。

本标准起草单位：吉林省农机安全监理站、吉林省农机鉴定站、吉林省延吉插秧机制造公司、吉林省农机推广站。

本标准起草人：刘树纪、黄九江、潘连启、刘福龙、侯占廷、庄乃生、李晓林。

NY/T 1000—2006
机动插秧机运行安全技术条件

1  范围

    本标准规定了机动插秧机有关作业的安全技术要求。

    本标准适用于机动插秧机的作业安全技术检验。

2  规范性引用文件

    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 3846—1993  柴油车自由加速烟度的测量滤纸烟度法

GB 10396—1999  农林拖拉机和机械  安全标志

GB 14767.6—1993  柴油车自由加速烟度排放标准

3  整机

3.1  在机具明显部位应安装永久性标牌，内容应包括：a、型号，b、标定功率，c、总质量，d、出厂编号，e、出厂时间及生产厂名称。

3.2  防护装置部位，应有醒目、永久的安全标志和危险图形标志。安全标志的构成、颜色、尺寸等应符合 GB 10396 的规定。

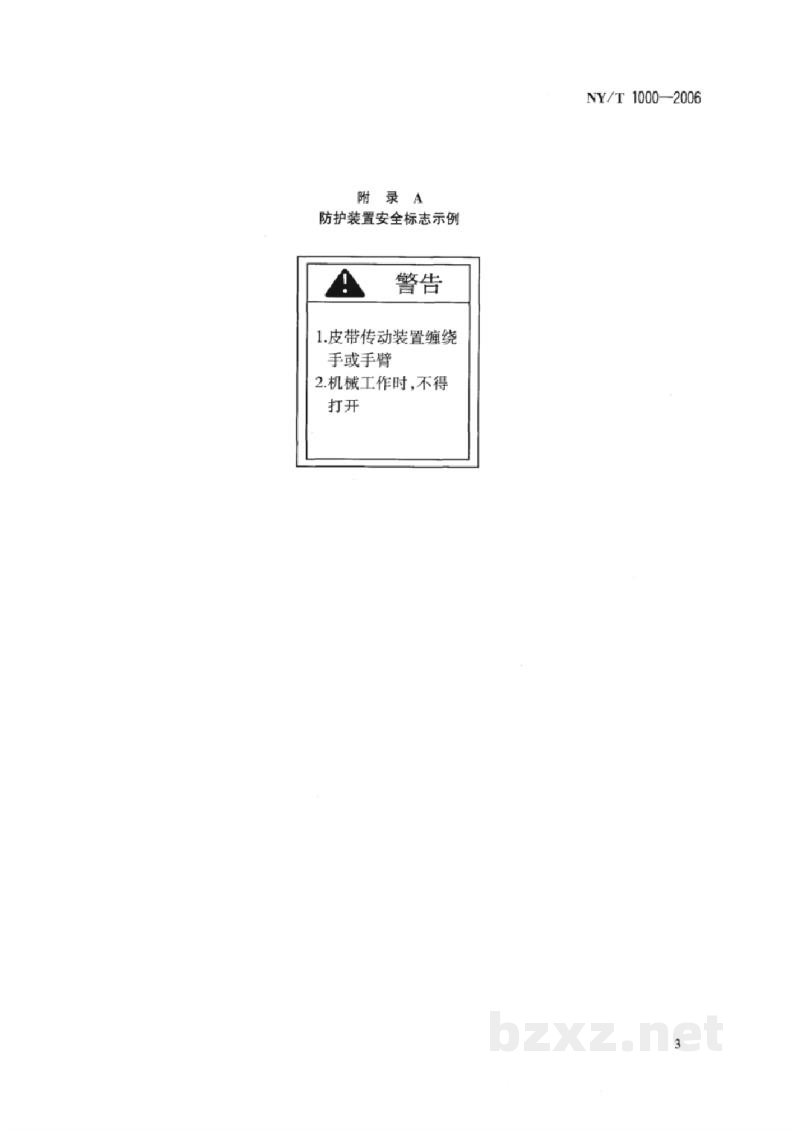

3.3  附录A、附录B、附录C（均为提示的附录）以三种形式举例了防护装置处安全标志示例。

3.4  各运动件应运转灵活，无碰撞、卡滞现象。

3.5  各加油处应按标准检查油量，缺少时按油品加至标准量。各注油部位充分注润滑油。空运转10 min，停机 5 min 后观察，静结合面不渗油，动结合面不漏滴油。

3.6  安全离合器静态分离扭矩应为 $40 \, \mathrm{N} \cdot \mathrm{m} \pm 5 \, \mathrm{N} \cdot \mathrm{m}$。各组栽插臂运转状态应一致，曲柄在链轮轴上不应窜动。

3.7  分离针与秧门间隙大于 $1.25 \, \mathrm{mm}$，两侧均匀；秧箱移至两端时，分离针与秧箱侧壁间隙不小于 $1 \, \mathrm{mm}$。

3.8  纵向送秧量不小于 $10 \, \mathrm{mm}$。

3.9  定位离合器应分离彻底，结合可靠。分离时，分离针尖应停留在限距托板上平面 $70 \, \mathrm{mm}$ 以上处。

3.10  各操纵手柄灵活可靠，调节机构灵活准确。

3.11  各紧固件必须紧固，保证牢固可靠。

3.12  非运动件不应有明显偏转、变形。

3.13  塑料件外形应完整，表面光滑整洁。

3.14  推秧器行程及推秧器与分离针间隙达到规定要求。

4  发动机

4.1  发动机应动力性能良好，运转平稳，怠速稳定，无异响，机油压力正常。发动机功率不得低于原标定功率的 75%。
