【水产标准】 渔船牺牲阳极安装技术要求

中华人民共和国水产行业标准

渔船牺牲阳极安装技术要求

SC/T 8122—94
代替 SC 122-84

1 主题内容与适用范围

本标准规定了钢质渔船牺牲阳极（以下简称“阳极”）安装技术要求及保护电位与测量方法。

本标准适用于钢质海洋渔船水下部分牺牲阳极制造及安装的验收。渔业辅助船可参照执行。

2 引用标准

• GB 4949 铝锌铟合金牺牲阳极
• GB 4950 锌铝镉合金牺牲阳极

3 制造技术要求

阳极的制造和验收应按 GB 4949 或 GB 4950 的有关要求进行。

4 安装技术要求

4.1 阳极的规格及所需数量按 GB 4949 或 GB 4950 的有关算式计算。安装位置应符合经规定程序批准的图样要求。

4.2 安装方法

采用铁脚焊接固定方法见图 1 和螺柱固定方法见图 2。

图 1 铁脚焊接固定方法
1—被保护部位；2—牺牲阳极；3—橡胶板

SC/T 8122—94

[图片]

图 2 螺柱固定方法
1—被保护部位;2—牺牲阳极;3—渣灰;4—螺柱;
5—螺母;6—橡胶板

4.3 安装要求

4.3.1 安装前，与阳极背面接触的被保护部位应涂两道船底漆，再垫以不小于2 mm厚的橡胶板，橡胶板的长宽尺寸不得小于阳极的长宽尺寸。阳极裸露部分不可涂漆。若沾染油污，应于下水前清洗干净。

4.3.2 阳极背面应紧压在被保护部位上。采用螺柱固定的阳极，螺柱根部应开坡口与被保护部位焊接，螺母拧紧后，应用油灰填满紧密，待油灰干结后方可下水。

4.3.3 起导电和固定阳极作用的铁脚或螺柱与被保护部位焊接后，需检查焊缝是否牢固，合格后方可在焊缝部位补涂二道船底漆。

5 保护电位及测量

5.1 船体钢板的保护电位是-0.8～-0.98 V(相对铜/硫酸铜参比电极)，渔船下水后达到此值，安装于该船的牺牲阳极阴极保护系统方可被认为合格。

5.2 测量电位的仪器应是灵敏度不小于4 000 Ω/V，量程0~1 V的万用电表或其他形式的电位差计。测量时仪器的负极与船壳连接，正极与参比电极连接，参比电极应悬放在船外海水中，悬挂深度约等于船吃水的一半。

5.3 所要测量的渔船应处于正常的海水中，即海水的密度约为1.025 g/cm³。

5.4 所要测量的渔船必须与其他船舶、钢质码头等没有电性接触，即单独存在或没有钢缆连接。

5.5 测量位置为首部、船舯、尾部各两点(左、右舷对称)共六点。

5.6 渔船下水部位的电位是阴极保护系统对船体保护正确与否的基本指标，造船下水后应测量此值。如因渔轮建造厂位于内河而无法进行此项测量的，经船检部门批准，可以免除。

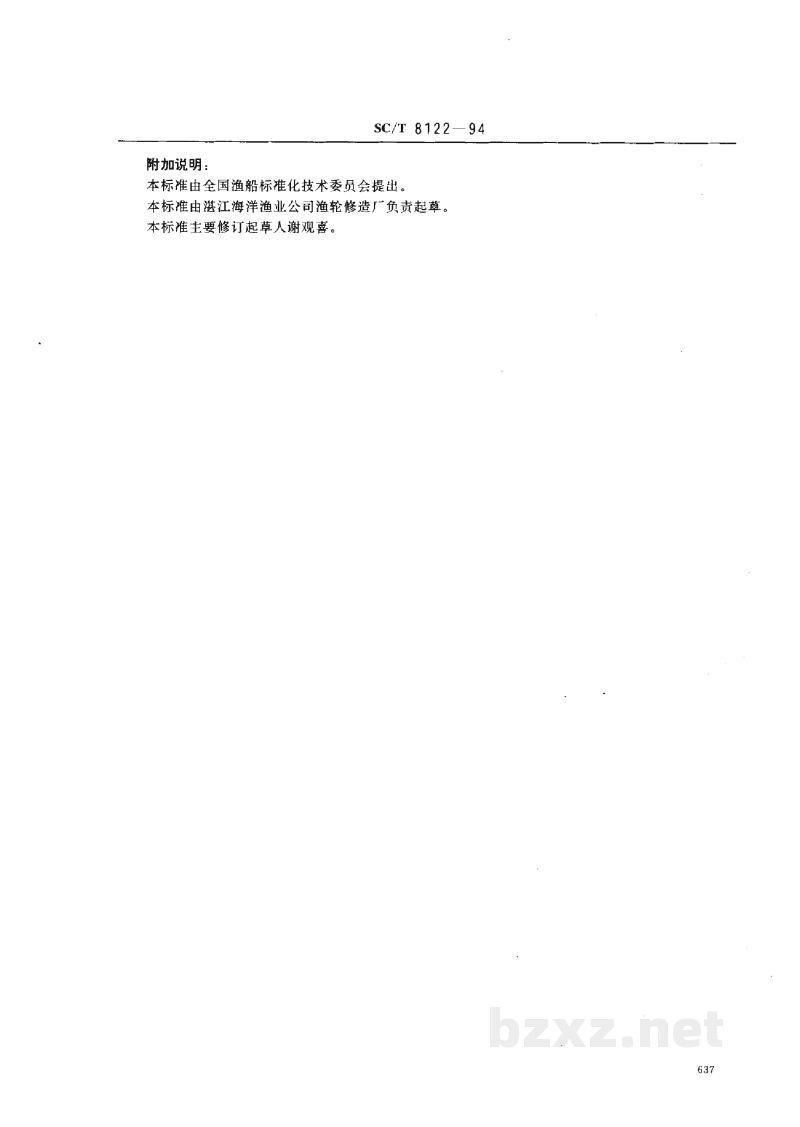

附加说明：

本标准由全国渔船标准化技术委员会提出。

本标准由湛江海洋渔业公司渔轮修造厂负责起草。

本标准主要修订起草人谢观喜。
