中华人民共和国水产行业标准

SC/T 8015—94

渔船导向滑轮

代替 SC 15-79

1 主题内容与适用范围

本标准规定了渔船导向滑轮的类型、结构型式、规格、主要尺寸、技术要求和检验规则等。

2 产品分类

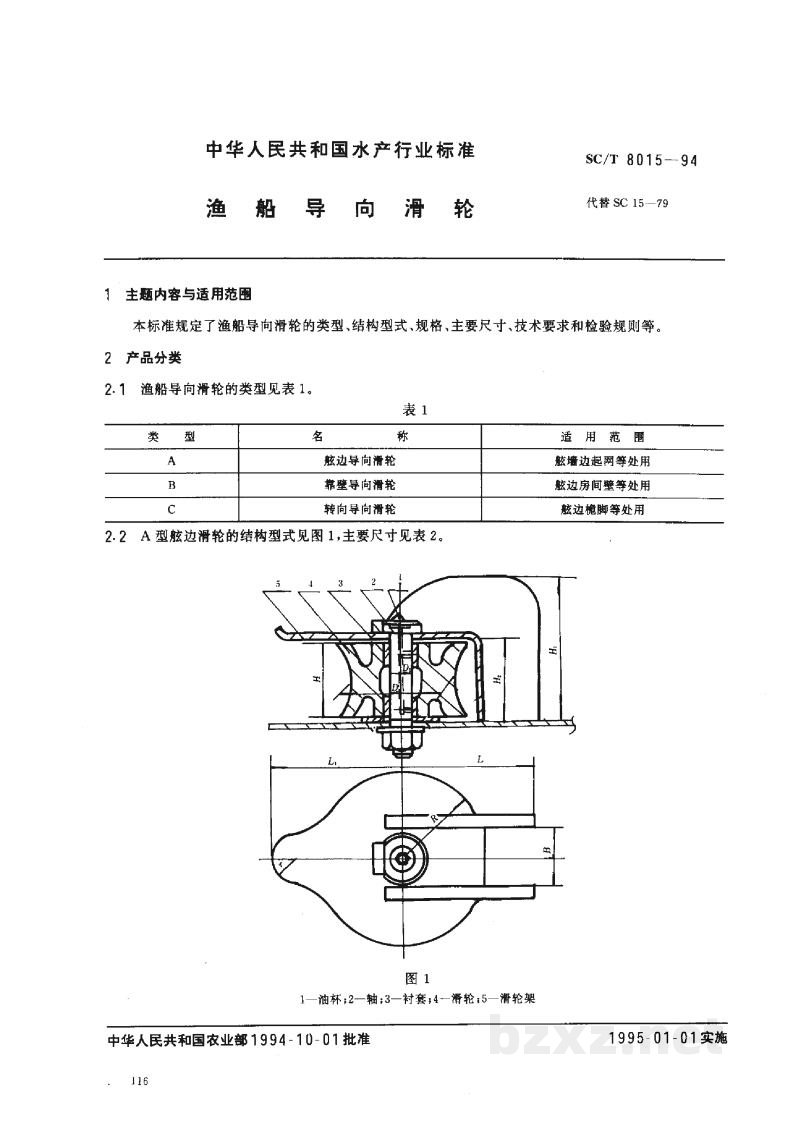

2.1 渔船导向滑轮的类型见表 1。

表 1

2.2 A 型舷边滑轮的结构型式见图 1，主要尺寸见表 2。

图 1

1—油杯；2—轴；3—衬套；4—滑轮；5—滑轮架

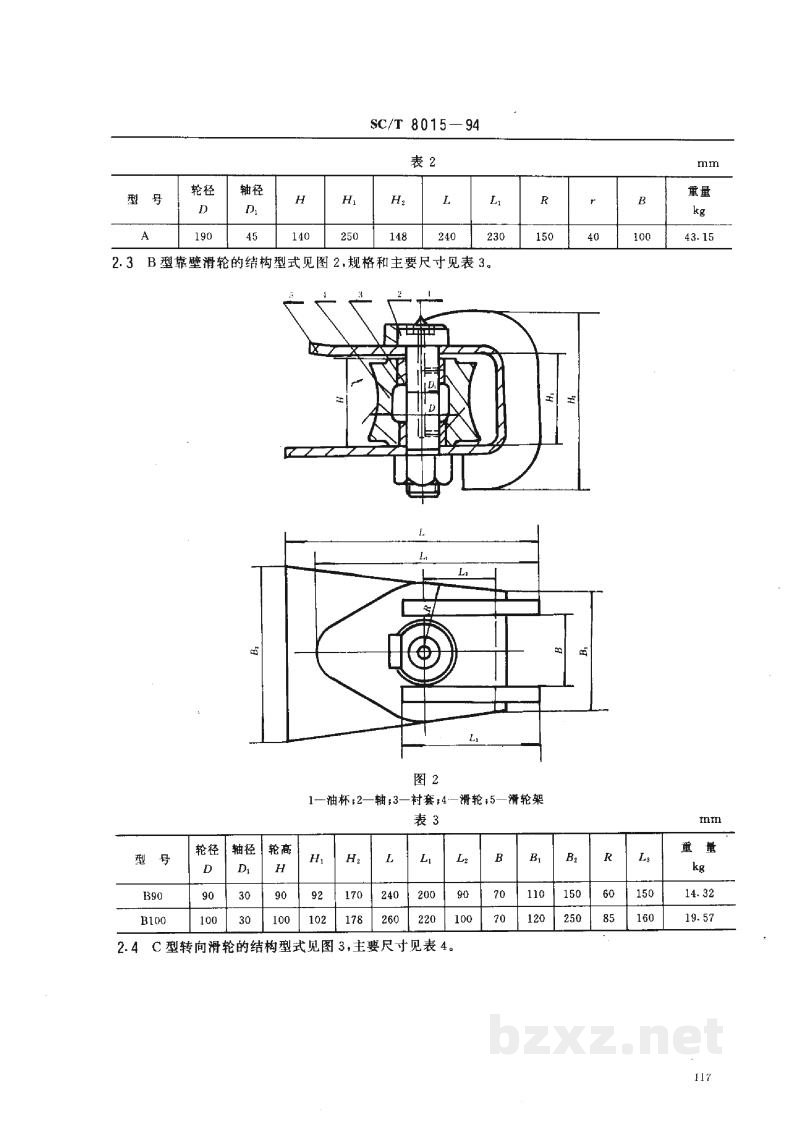

2.3 B型靠壁滑轮的结构型式见图2，规格和主要尺寸见表3。

图 2
1-油杯；2-轴；3-衬套；4-滑轮；5-滑轮架

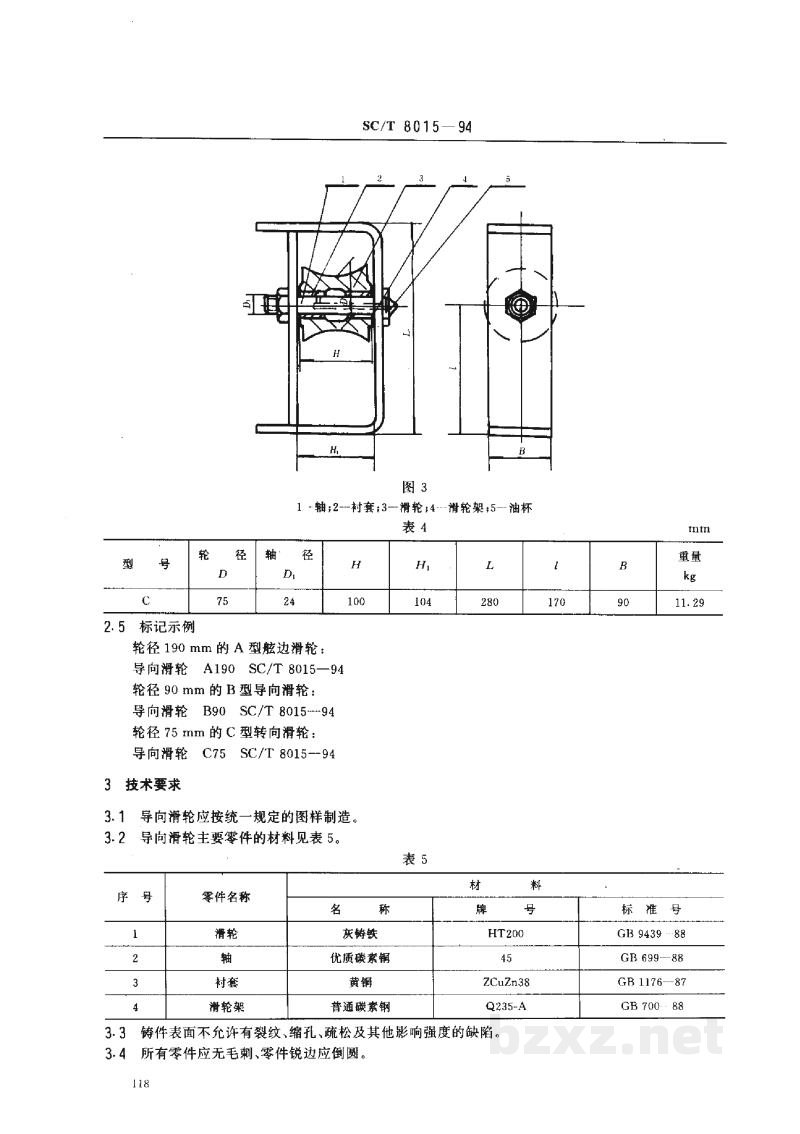

2.4 C型转向滑轮的结构型式见图3，主要尺寸见表4。

SC/T 8015—94

图3

1-轴;2-衬套;3-滑轮;4-滑轮架;5-油杯

mm

2.5 标记示例

轮径 190 mm 的 A 型舷边滑轮：

导向滑轮 A190 SC/T 8015-94

轮径 90 mm 的 B 型导向滑轮：

导向滑轮 B90 SC/T 8015-94

轮径 75 mm 的 C 型转向滑轮：

导向滑轮 C75 SC/T 8015-94

3 技术要求

1. 导向滑轮应按统一规定的图样制造。
2. 导向滑轮主要零件的材料见表 5。

表5

1. 铸件表面不允许有裂纹、缩孔、疏松及其他影响强度的缺陷。
2. 所有零件应无毛刺，零件锐边应倒圆。
