【水产标准】 渔船小型电气号灯

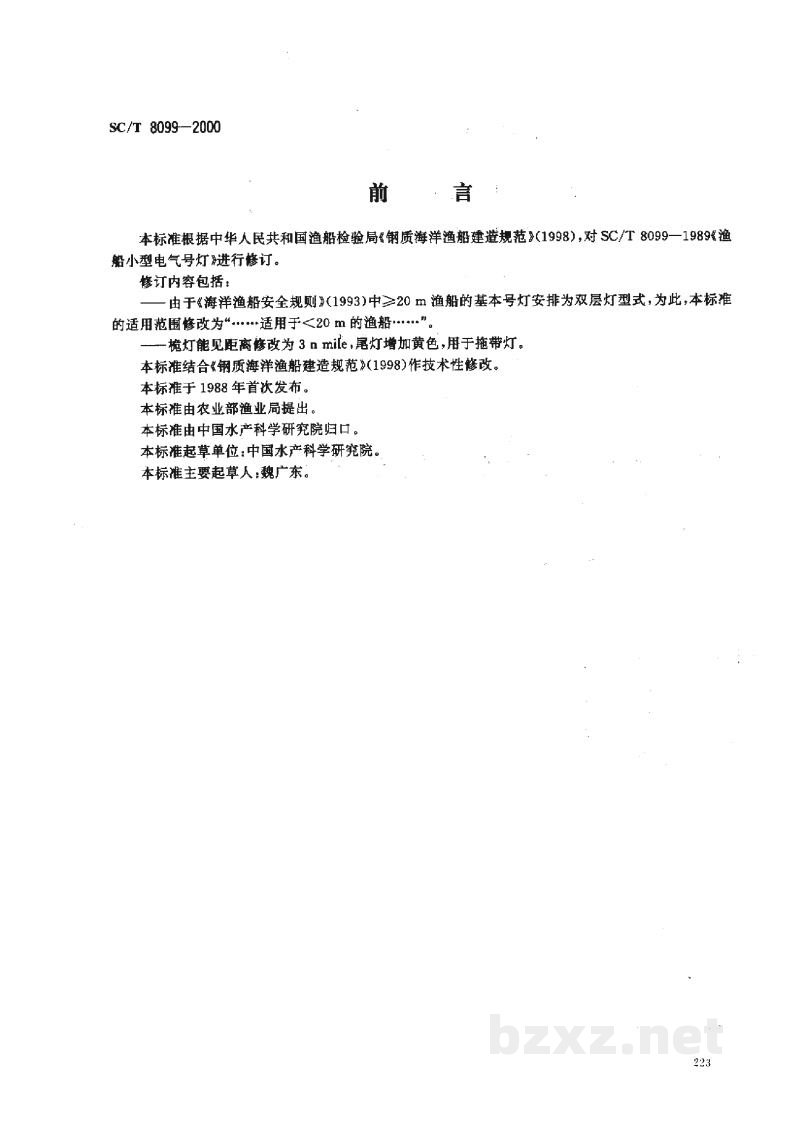

前 言

本标准根据中华人民共和国渔船检验局《钢质海洋渔船建造规范》(1998)，对 SC/T 8099—1989《渔船小型电气号灯》进行修订。

修订内容包括：

——由于《海洋渔船安全规则》(1993)中≥20 m 渔船的基本号灯安排为双层灯型式，为此，本标准的适用范围修改为“……适用于<20 m 的渔船……”。

——桅灯能见距离修改为 3 n mile，尾灯增加黄色，用于拖带灯。

本标准结合《钢质海洋渔船建造规范》(1998)作技术性修改。

本标准于 1988 年首次发布。

本标准由农业部渔业局提出。

本标准由中国水产科学研究院归口。

本标准起草单位：中国水产科学研究院。

本标准主要起草人：魏广东。

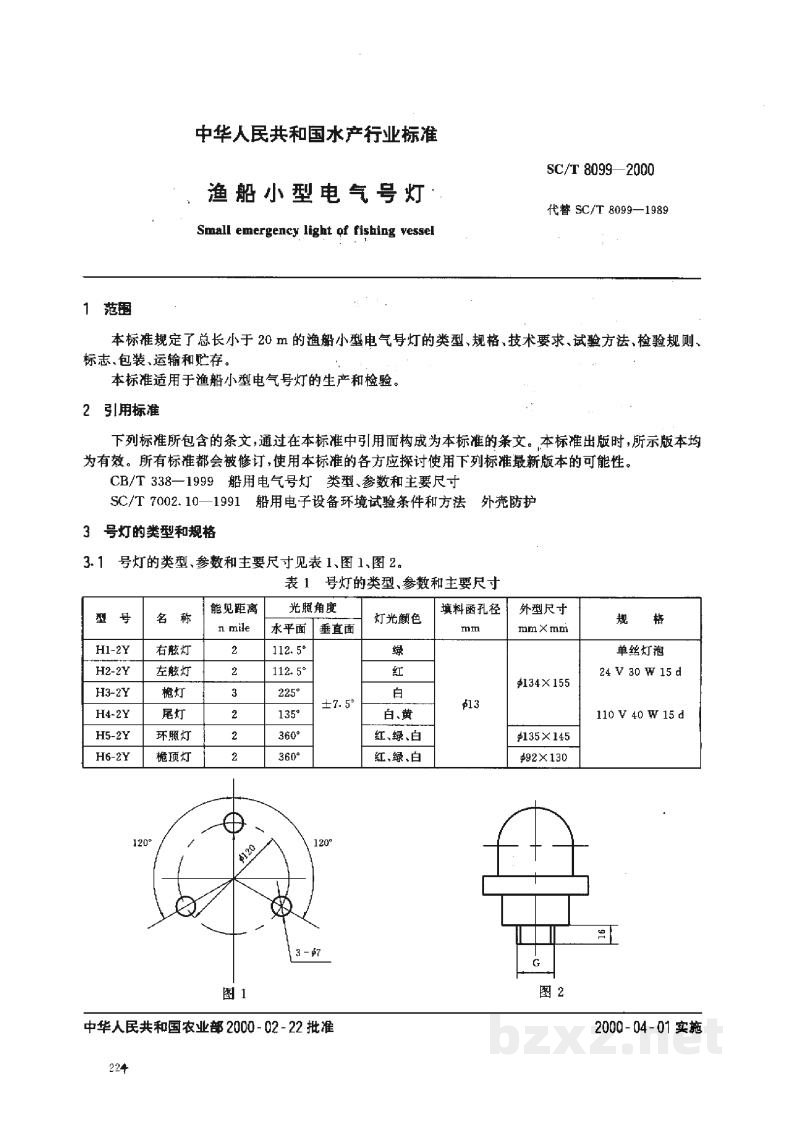

中华人民共和国水产行业标准

SC/T 8099-2000

渔船小型电气号灯

代替 SC/T 8099-1989

Small emergency light of fishing vessel

1 范围

本标准规定了总长小于20 m的渔船小型电气号灯的类型、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于渔船小型电气号灯的生产和检验。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• CB/T 338-1999 船用电气号灯 类型、参数和主要尺寸
• SC/T 7002.10-1991 船用电子设备环境试验条件和方法 外壳防护

3 号灯的类型和规格

3.1 号灯的类型、参数和主要尺寸见表1、图1、图2。

表1 号灯的类型、参数和主要尺寸

图 1

图 2

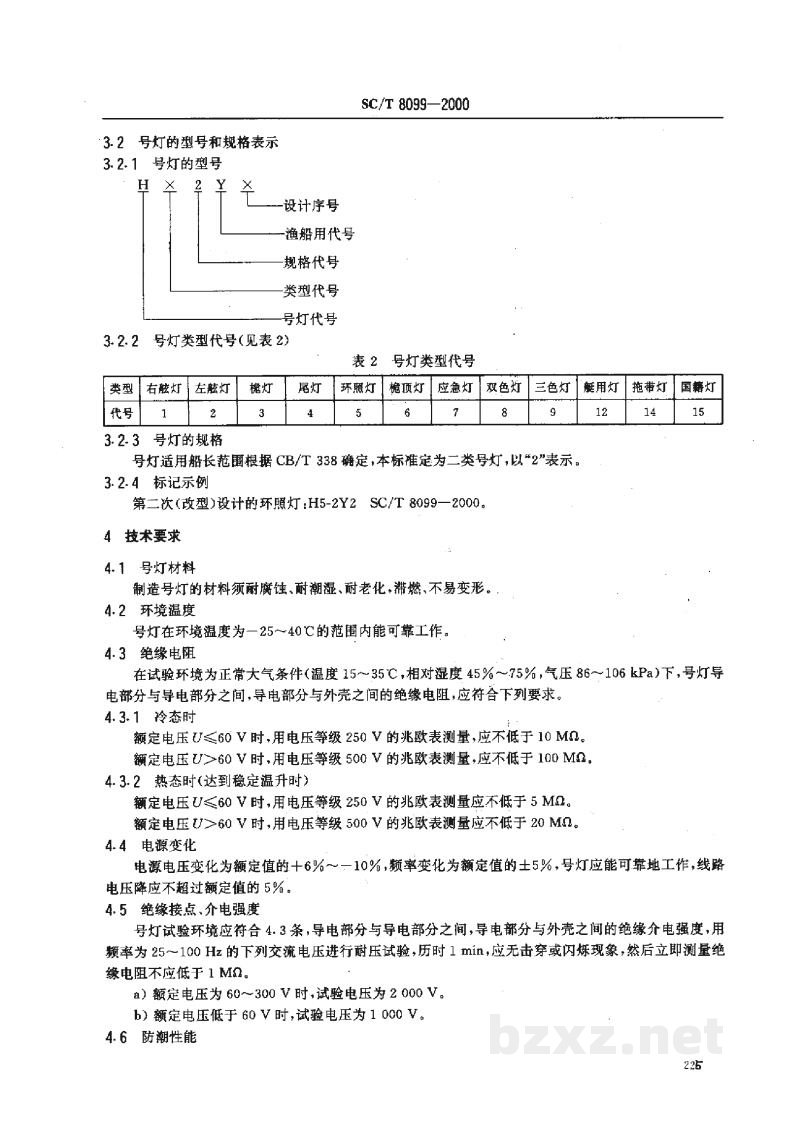

3.2 号灯的型号和规格表示

3.2.1 号灯的型号

H X 2 Y X
设计序号
渔船用代号
规格代号
类型代号
号灯代号

3.2.2 号灯类型代号(见表 2)

3.2.3 号灯的规格

号灯适用船长范围根据 CB/T 338 确定，本标准定为二类号灯，以“2”表示。

3.2.4 标记示例

第二次(改型)设计的环照灯：H5-2Y2 SC/T 8099—2000。

4 技术要求

4.1 号灯材料

制造号灯的材料须耐腐蚀、耐潮湿、耐老化，阻燃、不易变形。

4.2 环境温度

号灯在环境温度为 $-25 \sim +40^\circ\text{C}$ 的范围内能可靠工作。

4.3 绝缘电阻

在试验环境为正常大气条件（温度 $15 \sim 35^\circ\text{C}$，相对湿度 $45\% \sim 75\%$，气压 $86 \sim 106\text{ kPa}$）下，号灯导电部分与导电部分之间、导电部分与外壳之间的绝缘电阻应符合下列要求。

4.3.1 冷态时

额定电压 $U \leqslant 60\text{ V}$ 时，用电压等级 $250\text{ V}$ 的兆欧表测量，应不低于 $10\text{ M}\Omega$。

额定电压 $U > 60\text{ V}$ 时，用电压等级 $500\text{ V}$ 的兆欧表测量，应不低于 $100\text{ M}\Omega$。

4.3.2 热态时（达到稳定温升时）

额定电压 $U \leqslant 60\text{ V}$ 时，用电压等级 $250\text{ V}$ 的兆欧表测量应不低于 $5\text{ M}\Omega$。

额定电压 $U > 60\text{ V}$ 时，用电压等级 $500\text{ V}$ 的兆欧表测量应不低于 $20\text{ M}\Omega$。

4.4 电源变化

电源电压变化为额定值的 $+6\% \sim -10\%$，频率变化为额定值的 $\pm 5\%$，号灯应能可靠地工作，线路电压降应不超过额定值的 $5\%$。

4.5 绝缘接点、介电强度

号灯试验环境应符合 4.3 条，导电部分与导电部分之间，导电部分与外壳之间的绝缘介电强度，用频率为 $25 \sim 100\text{ Hz}$ 的下列交流电压进行耐压试验，历时 $1\text{ min}$，应无击穿或闪烁现象，然后立即测量绝缘电阻不应低于 $1\text{ M}\Omega$。

a) 额定电压为 $60 \sim 300\text{ V}$ 时，试验电压为 $2000\text{ V}$。

b) 额定电压低于 $60\text{ V}$ 时，试验电压为 $1000\text{ V}$。

4.6 防潮性能
