【化工标准】 浮顶油罐软密封装置橡胶密封带

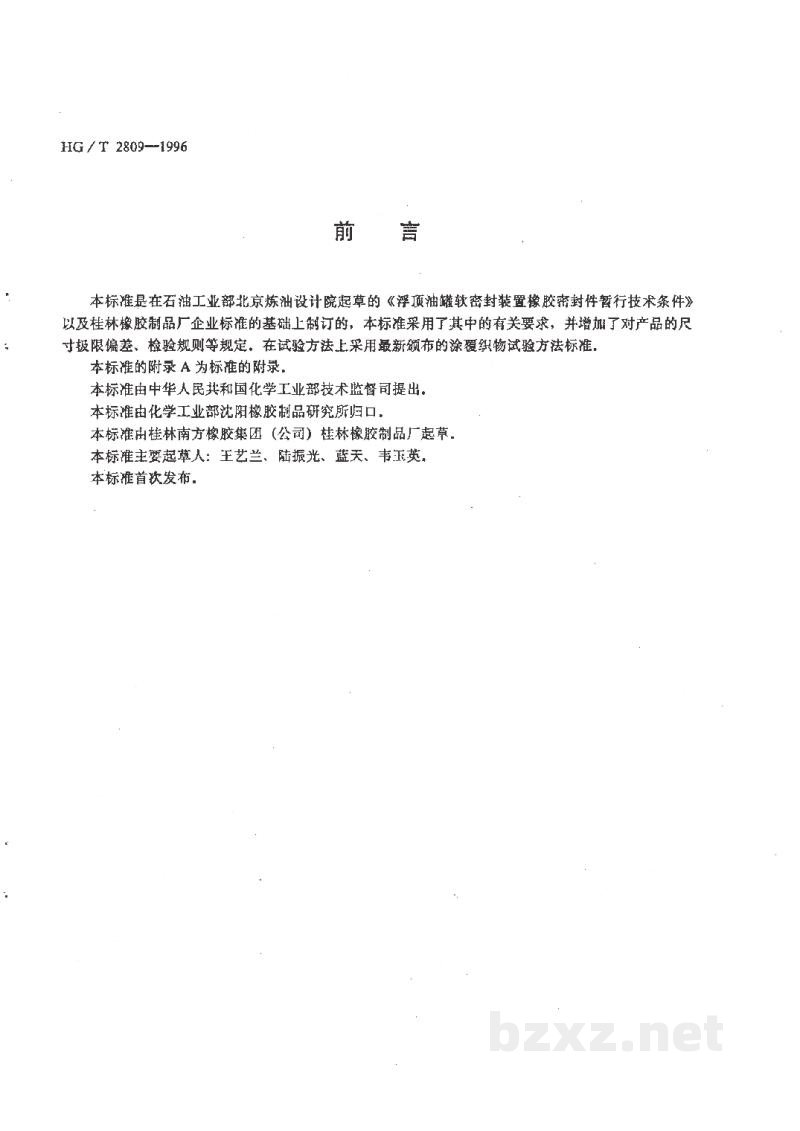

前 言

本标准是在石油工业部北京炼油设计院起草的《浮顶油罐软密封装置橡胶密封件暂行技术条件》以及桂林橡胶制品厂企业标准的基础上制订的，本标准采用了其中的有关要求，并增加了对产品的尺寸极限偏差、检验规则等规定。在试验方法上采用最新颁布的涂覆织物试验方法标准。

本标准的附录 A 为标准的附录。

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由化学工业部沈阳橡胶制品研究所归口。

本标准由桂林南方橡胶集团（公司）桂林橡胶制品厂起草。

本标准主要起草人：王艺兰、陆振光、蓝天、韦玉英。

本标准首次发布。

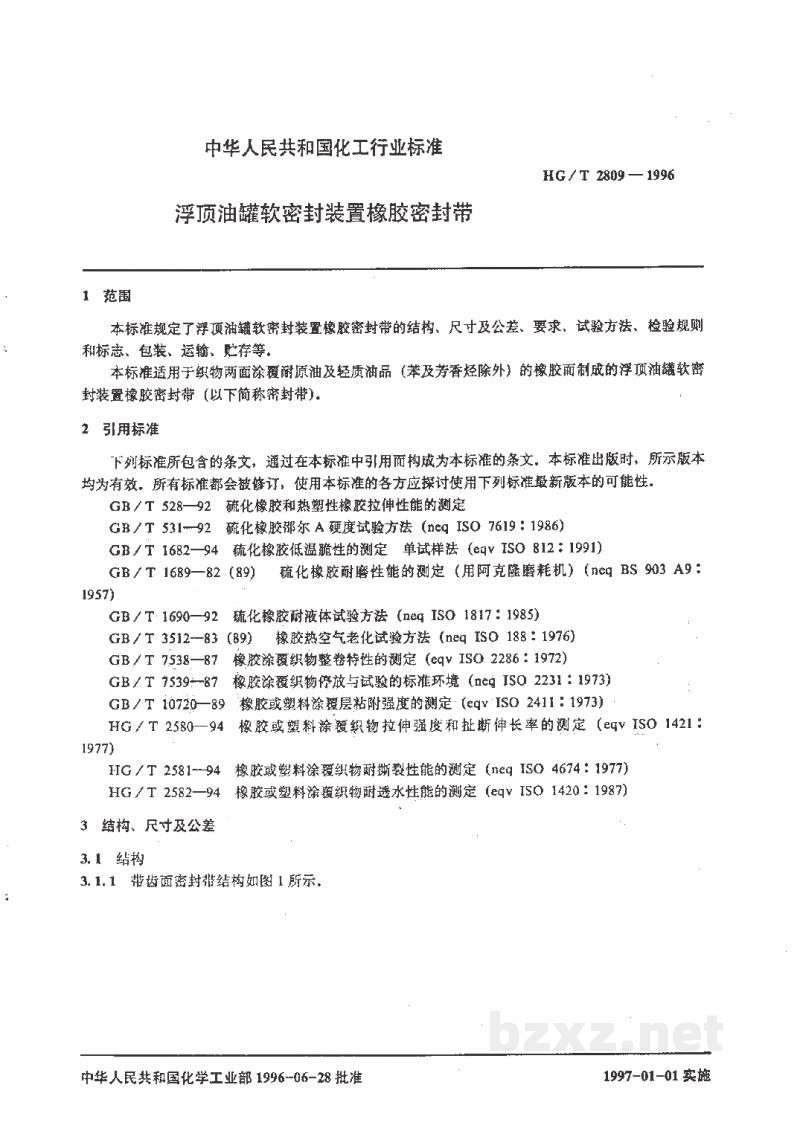

中华人民共和国化工行业标准

HG / T 2809 — 1996

浮顶油罐软密封装置橡胶密封带

1 范围

本标准规定了浮顶油罐软密封装置橡胶密封带的结构、尺寸及公差、要求、试验方法、检验规则和标志、包装、运输、贮存等。

本标准适用于织物两面涂覆原油及轻质油品（苯及芳香烃除外）的橡胶而制成的浮顶油罐软密封装置橡胶密封带（以下简称密封带）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB / T 528—92 硫化橡胶和热塑性橡胶拉伸性能的测定
• GB / T 531—92 硫化橡胶邵尔A硬度试验方法（neq ISO 7619 : 1986）
• GB / T 1682—94 硫化橡胶低温脆性的测定 单试样法（eqv ISO 812 : 1991）
• GB / T 1689—82 (89) 硫化橡胶耐磨性能的测定（用阿克隆磨耗机）(neq BS 903 A9 : 1957)
• GB / T 1690—92 硫化橡胶耐液体试验方法（neq ISO 1817 : 1985）
• GB / T 3512—83 (89) 橡胶热空气老化试验方法（neq ISO 188 : 1976）
• GB / T 7538—87 橡胶涂覆织物整卷特性的测定（eqv ISO 2286 : 1972）
• GB / T 7539—87 橡胶涂覆织物存放与试验的标准环境（neq ISO 2231 : 1973）
• GB / T 10720—89 橡胶或塑料涂覆层粘附强度的测定（eqv ISO 2411 : 1973）
• HG / T 2580—94 橡胶或塑料涂覆织物拉伸强度和扯断伸长率的测定（eqv ISO 1421 : 1977）
• HG / T 2581—94 橡胶或塑料涂覆织物耐撕裂性能的测定（neq ISO 4674 : 1977）
• HG / T 2582—94 橡胶或塑料涂覆织物耐透水性能的测定（eqv ISO 1420 : 1987）

3 结构、尺寸及公差

3.1 结构

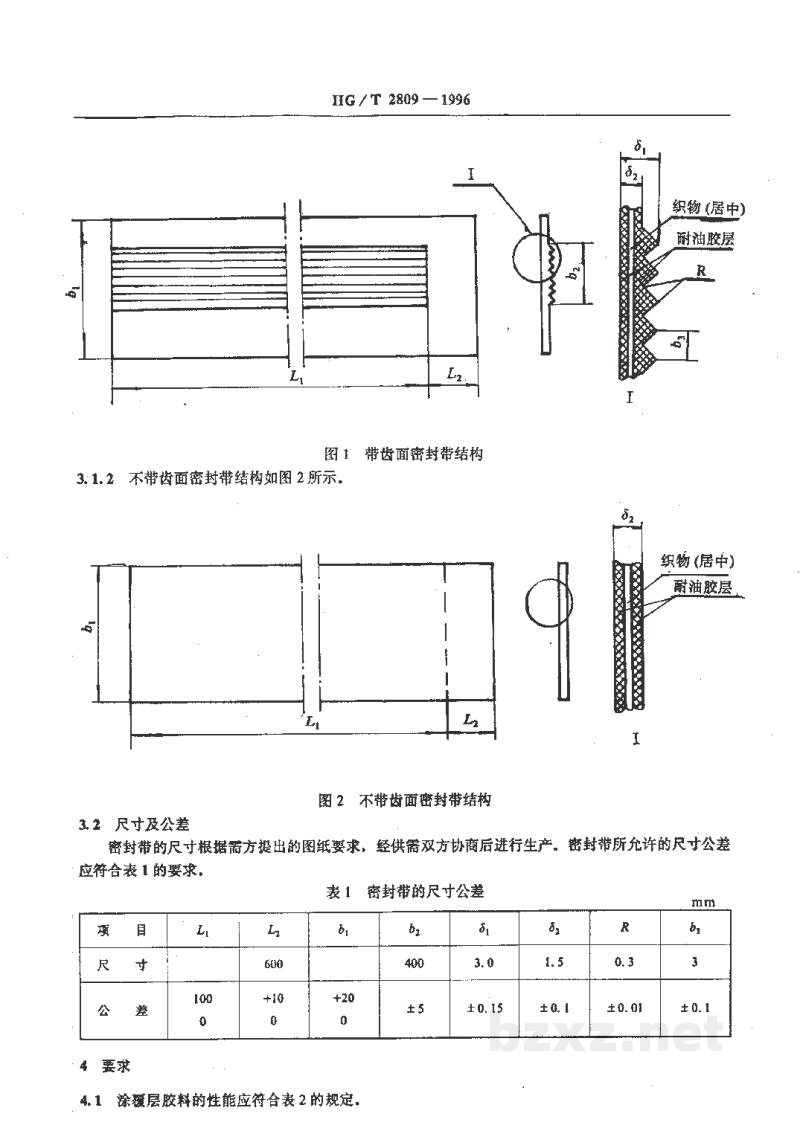

3.1.1 带齿面密封带结构如图1所示。

IIG / T 2809 — 1996

3.1.2  不带齿面密封带结构如图 2 所示。

3.2  尺寸及公差

密封带的尺寸根据需方提出的图纸要求，经供需双方协商后进行生产。密封带所允许的尺寸公差应符合表 1 的要求。

4  要求

4.1  涂覆层胶料的性能应符合表 2 的规定。
