【水产标准】 渔船轴带交流发电机组安装技术要求

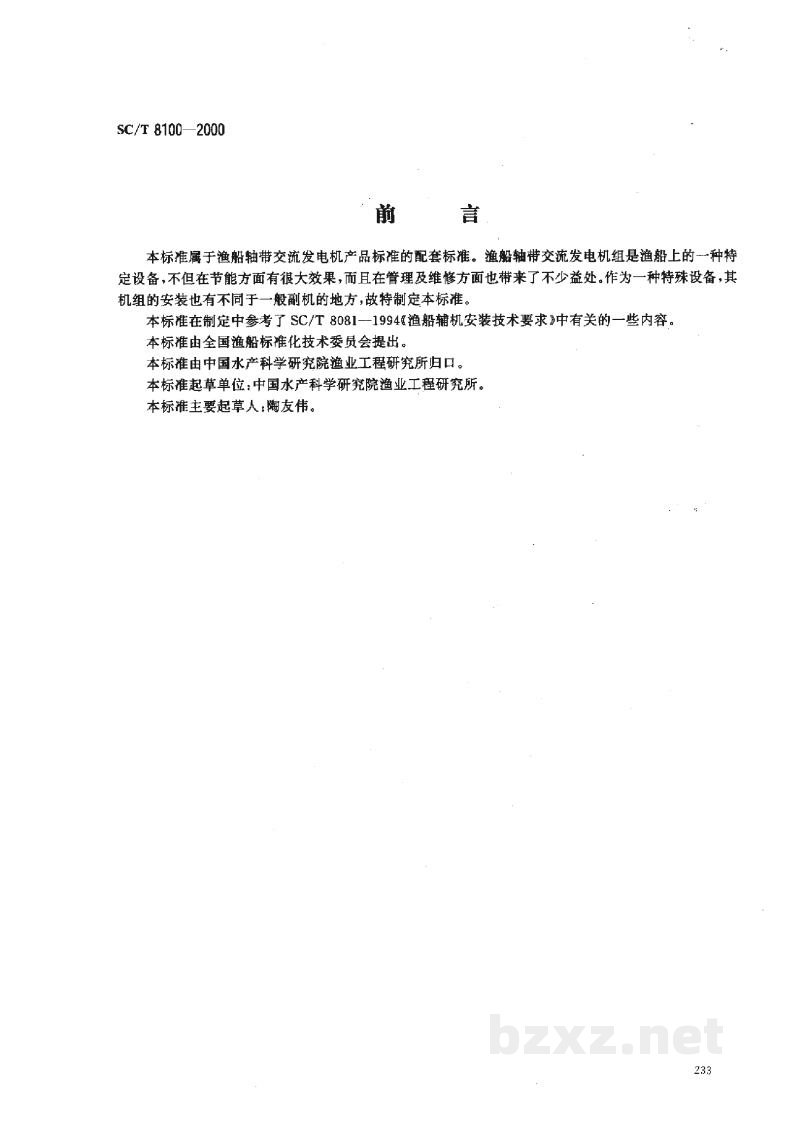

前 言

本标准属于渔船轴带交流发电机产品标准的配套标准。渔船轴带交流发电机组是渔船上的一种特定设备，不但在节能方面有很大效果，而且在管理及维修方面也带来了不少益处。作为一种特殊设备，其机组的安装也有不同于一般副机的地方，故特制定本标准。

本标准在制定中参考了 SC/T 8081—1994《渔船辅机安装技术要求》中有关的一些内容。

本标准由全国渔船标准化技术委员会提出。

本标准由中国水产科学研究院渔业工程研究所归口。

本标准起草单位：中国水产科学研究院渔业工程研究所。

本标准主要起草人：陶友伟。

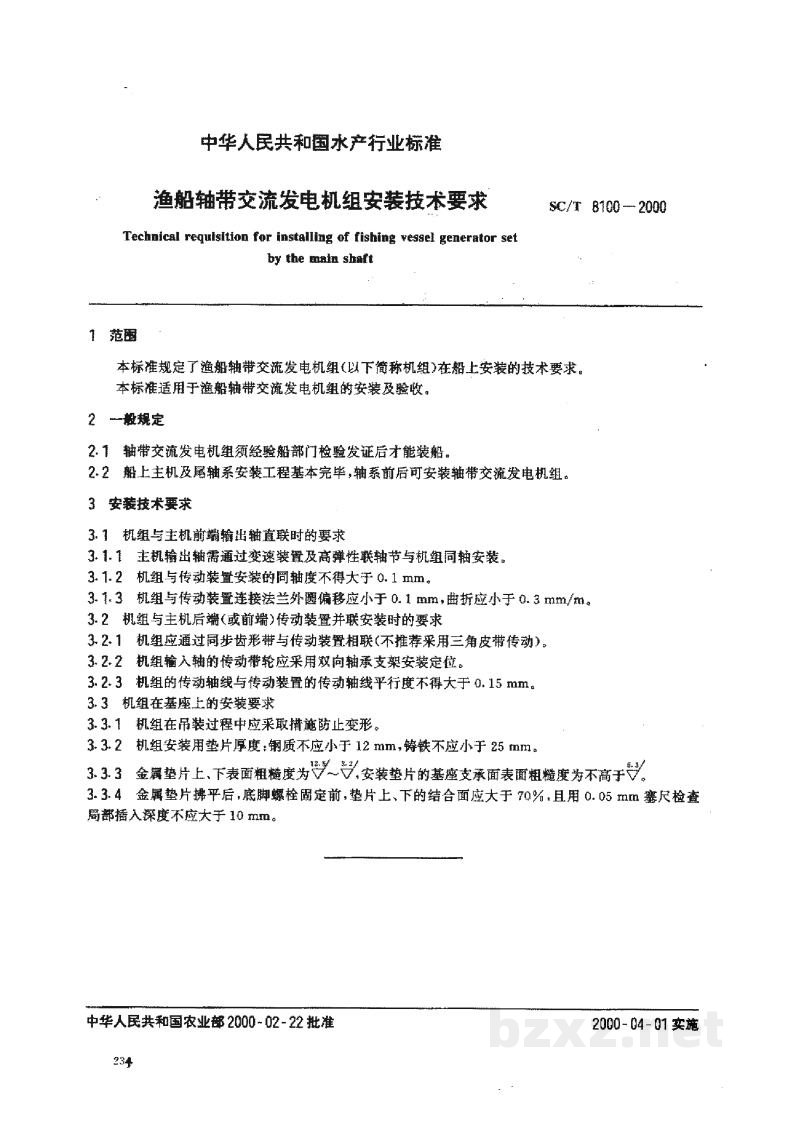

中华人民共和国水产行业标准

渔船轴带交流发电机组安装技术要求

SC/T 8100—2000

Technical requisition for installing of fishing vessel generator set by the main shaft

1 范围

本标准规定了渔船轴带交流发电机组（以下简称机组）在船上安装的技术要求。

本标准适用于渔船轴带交流发电机组的安装及验收。

2 一般规定

2.1 轴带交流发电机组须经验船部门检验发证后才能装船。

2.2 船上主机及尾轴系安装工程基本完毕，轴系前后可安装轴带交流发电机组。

3 安装技术要求

3.1 机组与主机前端输出轴直联时的要求

3.1.1 主机输出轴需通过变速装置及高弹性联轴节与机组同轴安装。

3.1.2 机组与传动装置安装的同步度不得大于0.1 mm。

3.1.3 机组与传动装置连接法兰外圈偏移应小于0.1 mm，曲折应小于0.3 mm/m。

3.2 机组与主机后端（或前端）传动装置并联安装时的要求

3.2.1 机组应通过同步齿形带与传动装置联相（不推荐采用三角皮带传动）。

3.2.2 机组输入轴的传动带轮应采用双向轴承支架安装定位。

3.2.3 机组的传动轴线与传动装置的传动轴线平行度不得大于0.15 mm。

3.3 机组在基座上的安装要求

3.3.1 机组在吊装过程中应采取措置防止变形。

3.3.2 机组安装用垫片厚度，钢质不应小于12 mm，铸铁不应小于25 mm。

3.3.3 金属垫片上、下表面粗糙度为Ra 12.5/6.3μm，安装垫片的基座支承面表面粗糙度为不高于Ra 6.3μm。

3.3.4 金属垫片拂平后，底脚螺栓固定前，垫片上、下的结合面应大于70%，且用0.05 mm塞尺检查局部插入深度不应大于10 mm。
