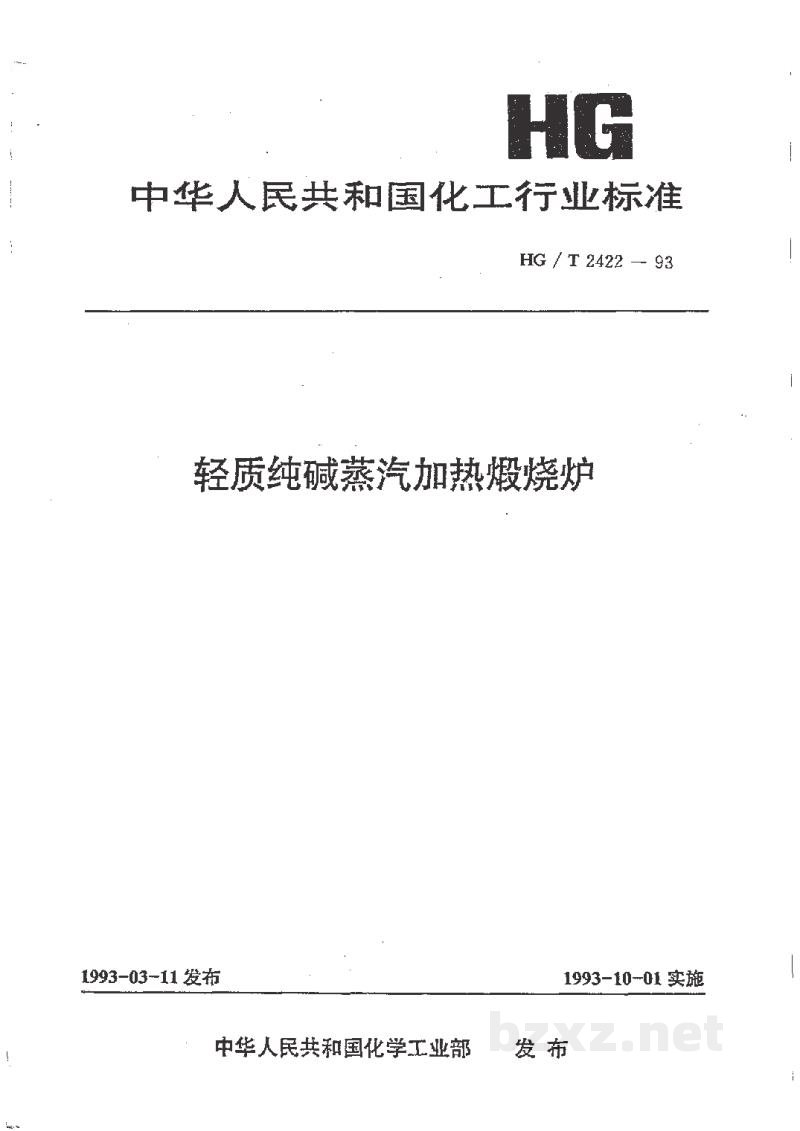

【化工标准】 轻质纯碱蒸汽加热燃烧炉

HG

中华人民共和国化工行业标准

HG / T 2422 — 93

轻质纯碱蒸汽加热煅烧炉

1993-03-11发布 1993-10-01实施

中华人民共和国化学工业部 发布

中华人民共和国化工行业标准
HG/T 2422-93

轻质纯碱蒸汽加热煅烧炉

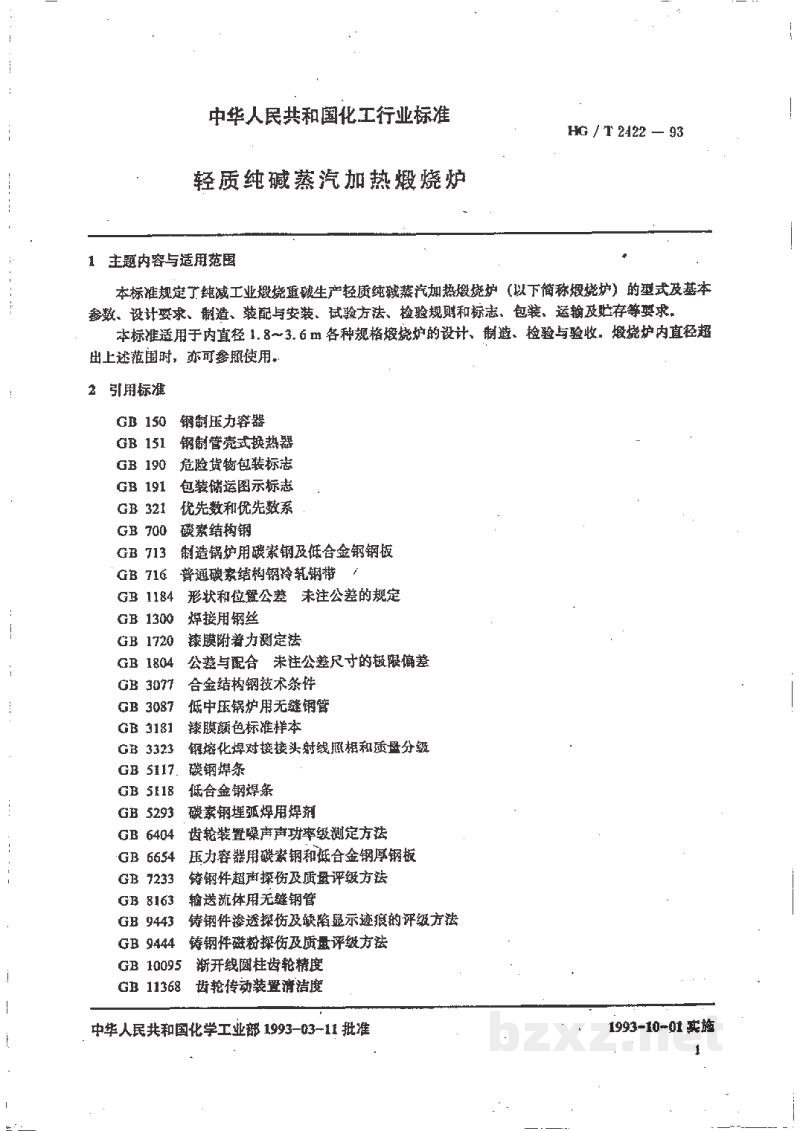

1 主题内容与适用范围

本标准规定了纯碱工业煅烧重碱生产轻质纯碱蒸汽加热煅烧炉（以下简称煅烧炉）的型式及基本参数、设计要求、制造、装配与安装、试验方法、检验规则和标志、包装、运输及贮存等要求。

本标准适用于内直径 1.8~3.6m 各种规格煅烧炉的设计、制造、检验与验收。煅烧炉内直径超出上述范围时，亦可参照使用。

2 引用标准

中华人民共和国化学工业部 1993-03-11 批准 1993-10-01 实施

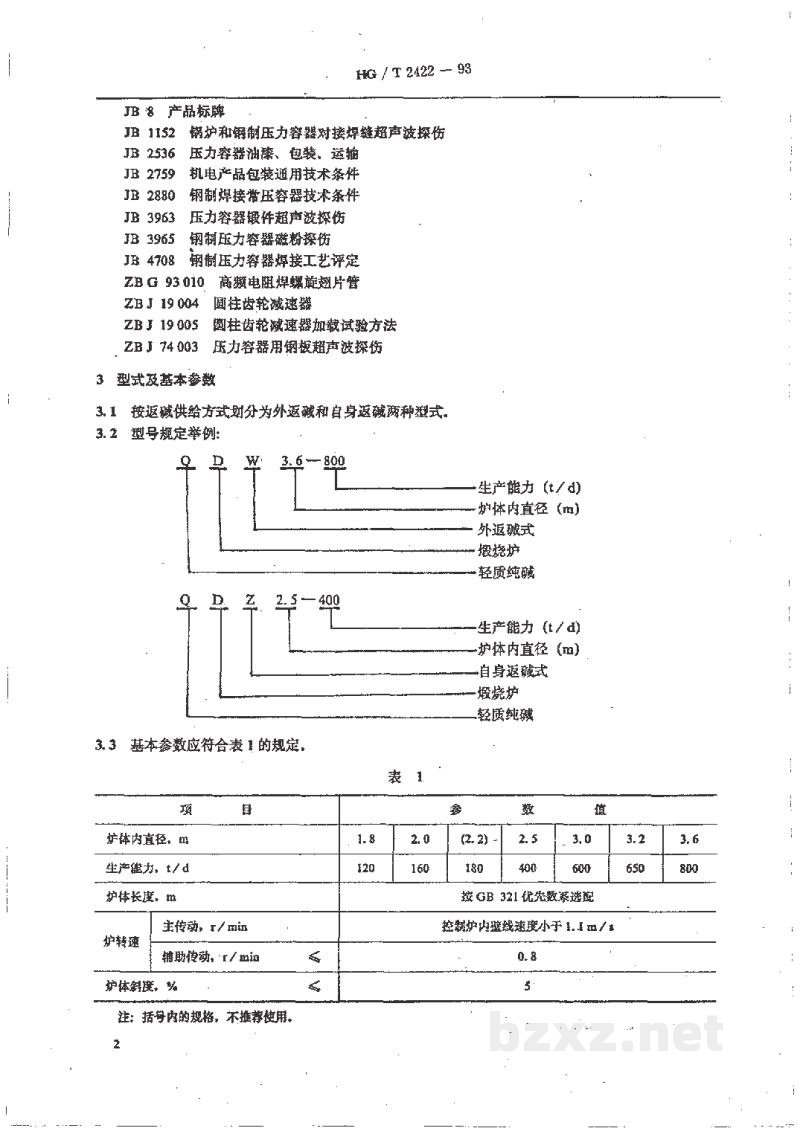

3 型式及基本参数

3.1 按返碱供给方式划分为外返碱和自身返碱两种型式。

3.2 型号规定举例：

[图片]

QD W 3.6-800

• 生产能力 (t/d)
• 炉体内直径 (m)
• 外返碱式
• 煅烧炉
• 轻质纯碱

[图片]

QD Z 2.5-400

• 生产能力 (t/d)
• 炉体内直径 (m)
• 自身返碱式
• 煅烧炉
• 轻质纯碱

3.3 基本参数应符合表1的规定。

注：括号内的规格，不推荐使用。
