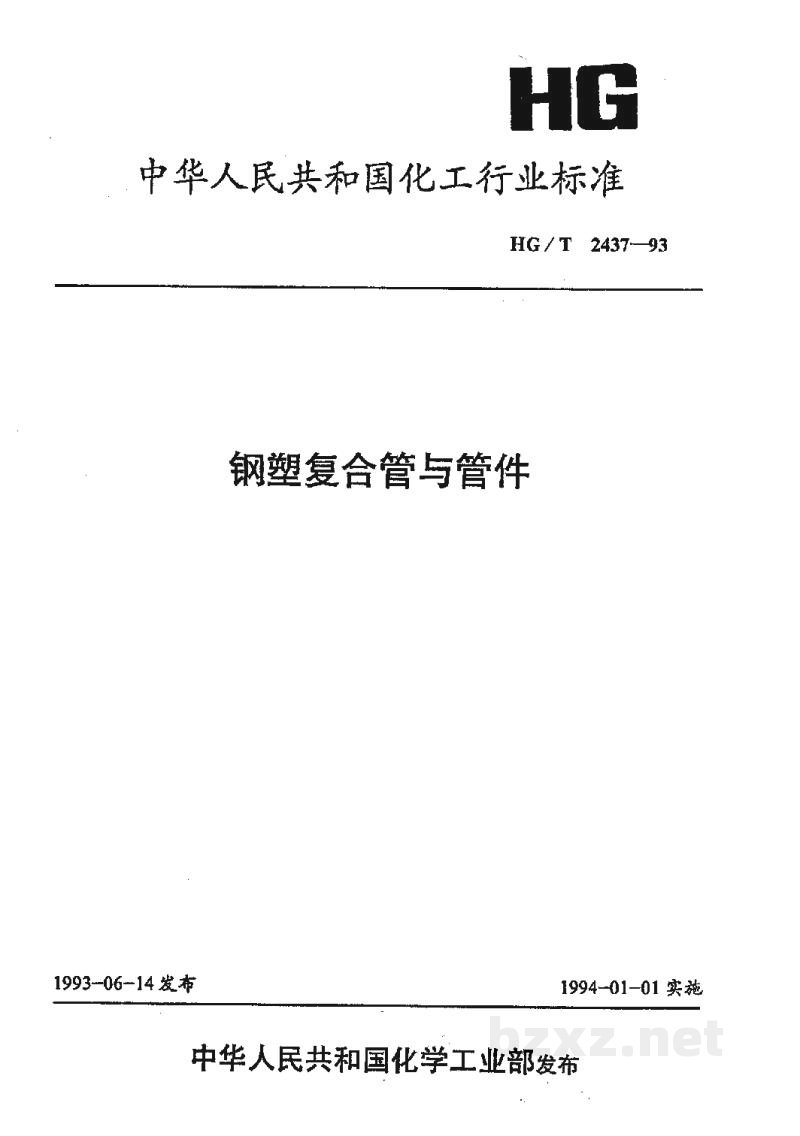

中华人民共和国化工行业标准
HG/T 2437-93
钢塑复合管与管件
1993-06-14发布 1994-01-01实施
中华人民共和国化学工业部发布

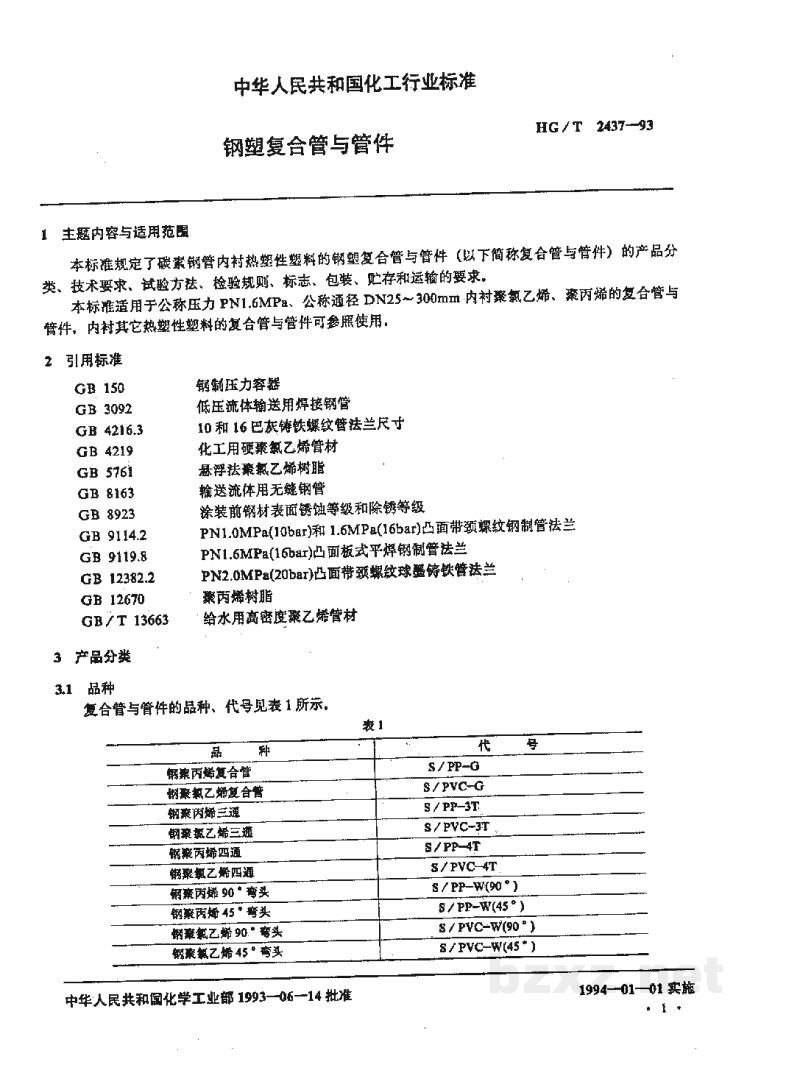

中华人民共和国化工行业标准
HG / T 2437—93
钢塑复合管与管件
1 主题内容与适用范围
本标准规定了碳素钢管内衬热塑性塑料的钢塑复合管与管件（以下简称复合管与管件）的产品分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输的要求。
本标准适用于公称压力 PN1.6MPa、公称通径 DN25～300mm 内衬聚氯乙烯、聚丙烯的复合管与管件，内衬其它热塑性塑料的复合管与管件可参照使用。
2 引用标准
| GB 150 | 钢制压力容器 |
| GB 3092 | 低压流体输送用焊接钢管 |
| GB 4216.3 | 10和16巴英铸铁螺纹管法兰尺寸 |
| GB 4219 | 化工用硬聚氯乙烯管材 |
| GB 5761 | 悬浮法聚氯乙烯树脂 |
| GB 8163 | 输送流体用无缝钢管 |
| GB 8923 | 涂装前钢材表面锈蚀等级和除锈等级 |
| GB 9114.2 | PN1.0MPa(10bar)和1.6MPa(16bar)凸面带颈螺纹钢制管法兰 |
| GB 9119.8 | PN1.6MPa(16bar)凸面板式平焊钢制管法兰 |
| GB 12382.2 | PN2.0MPa(20bar)凸面带颈螺纹球墨铸铁管法兰 |
| GB 12670 | 聚丙烯树脂 |
| GB/T 13663 | 给水用高密度聚乙烯管材 |
3 产品分类
3.1 品种
复合管与管件的品种、代号见表1所示。
| 品 种 | 代 号 |
| 钢聚丙烯复合管 | S / PP-G |
| 钢聚氯乙烯复合管 | S / PVC-G |
| 钢聚丙烯三通 | S / PP-3T |
| 钢聚氯乙烯三通 | S / PVC-3T |
| 钢聚丙烯四通 | S / PP-4T |
| 钢聚氯乙烯四通 | S / PVC-4T |
| 钢聚丙烯90°弯头 | S / PP-W(90°) |
| 钢聚丙烯45°弯头 | S / PP-W(45°) |
| 钢聚氯乙烯90°弯头 | S / PVC-W(90°) |
| 钢聚氯乙烯45°弯头 | S / PVC-W(45°) |
中华人民共和国化学工业部1993-06-14批准 1994—01—01实施
续表1
| 品 种 | 代 号 | |
|---|---|---|
| 钢聚丙烯异径三通 | S / PP-3T(Y) | |
| 钢聚氯乙烯异径通 | S / PVC-3T(Y) | |
| 钢聚丙烯同心异径管 | S / PP-YG(T) | |
| 钢聚丙烯偏心异径管 | S / PP-YG(P) | |
| 钢聚氯乙烯同心异径管 | S / PVC-YG(T) | |
| 钢氯乙烯偏偏心异径管 | S / PVC-YG(P) | |
3.2 规格与基本参数

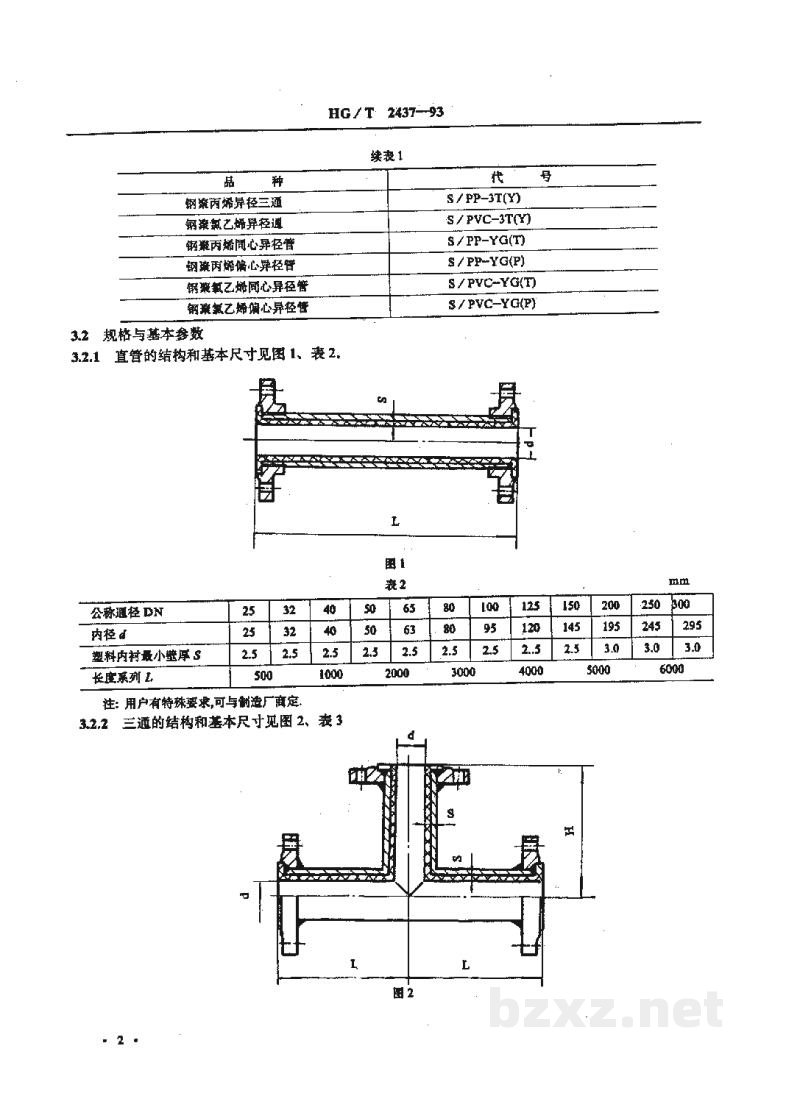

3.2.1 直管的结构和基本尺寸见图1、表2。
[图片]图 1
| 表 2 | mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 DN | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 内径 d | 25 | 32 | 40 | 50 | 63 | 80 | 95 | 120 | 145 | 195 | 245 | 295 | |||
| 塑料内衬最小壁厚 S | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | |||
| 长度系列 L | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||||||||
注：用户有特殊要求，可与制造厂商定。
3.2.2 三通的结构和基本尺寸见图2、表3。

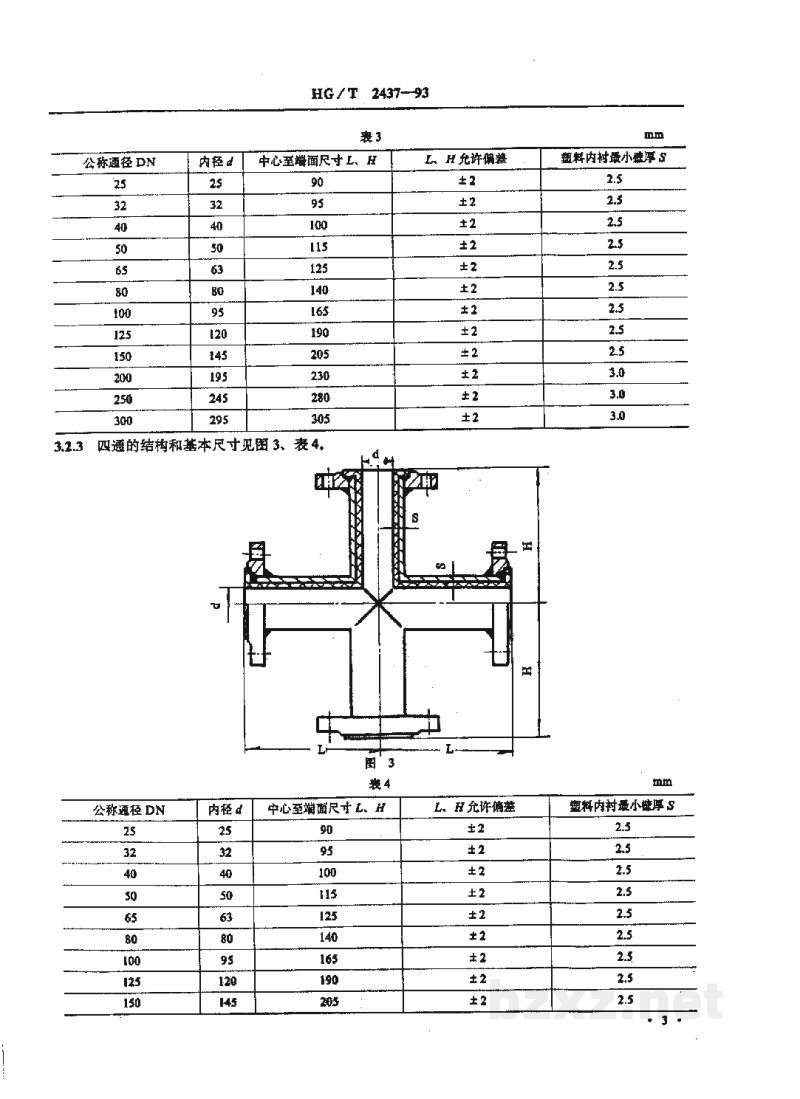

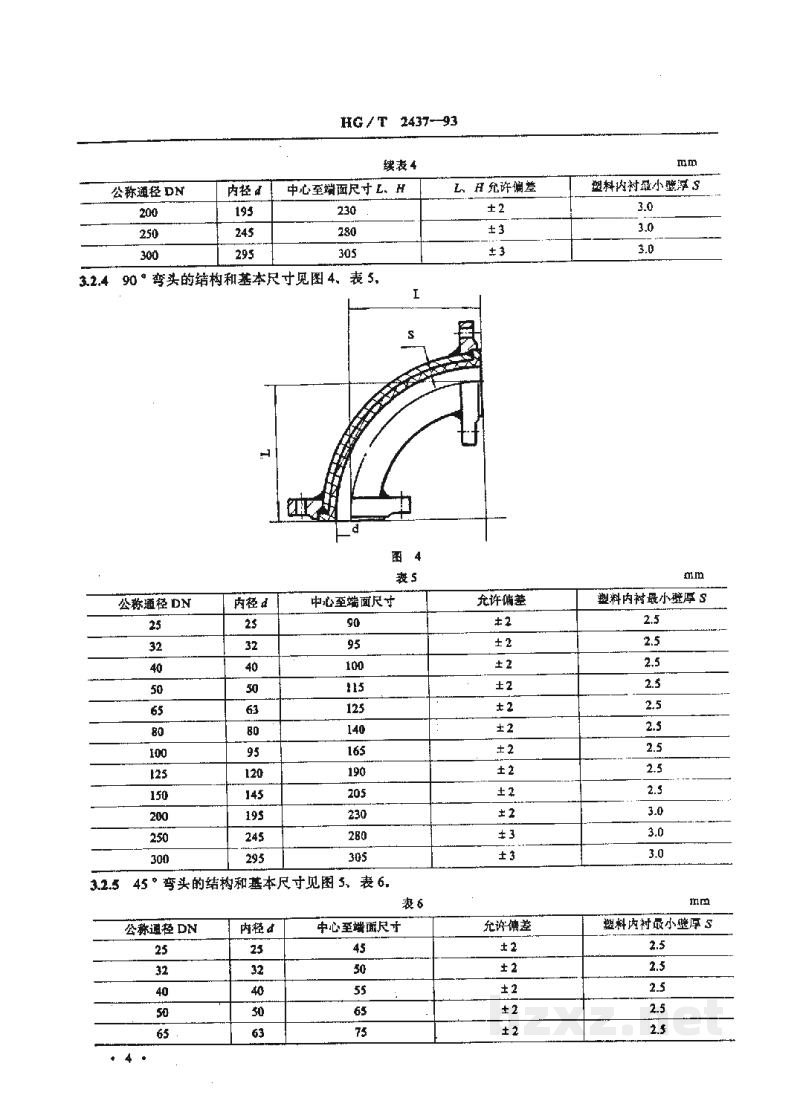

[图片]图 2
