【医药标准】 压力蒸汽灭菌设备弹簧式放汽阀

YY

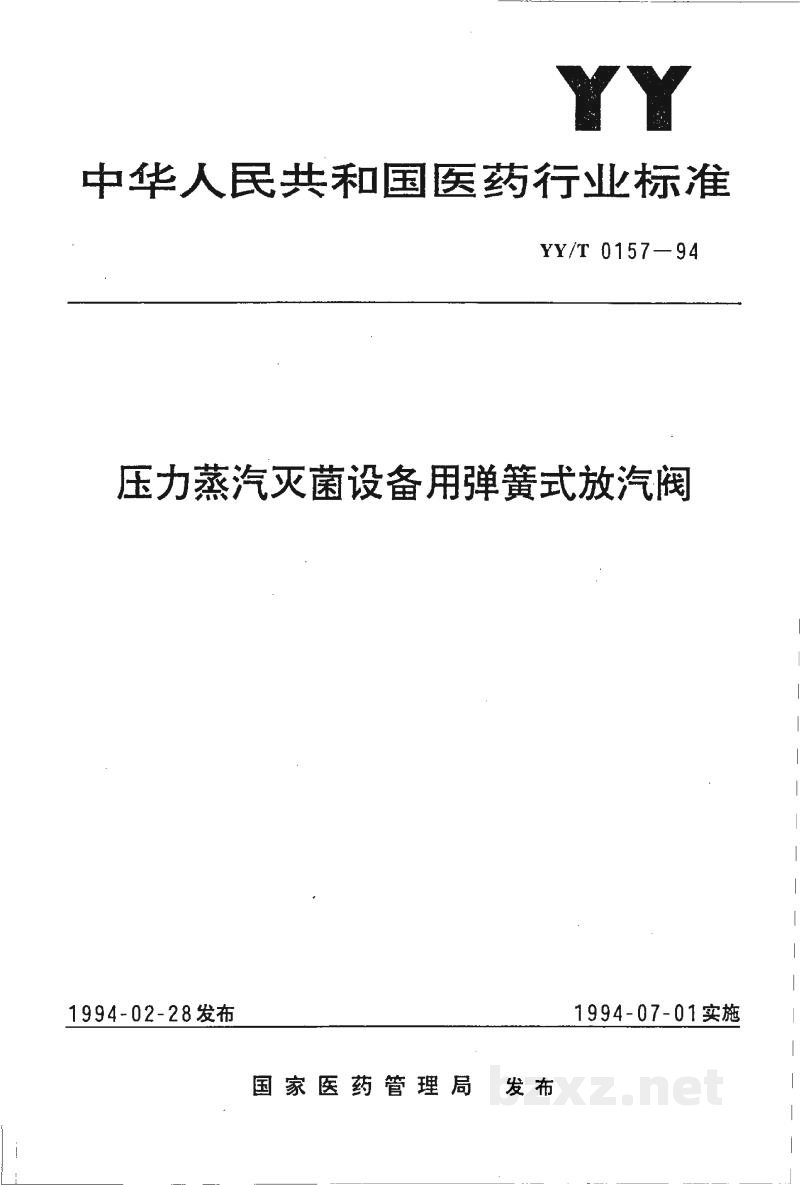

中华人民共和国医药行业标准

YY/T 0157-94

压力蒸汽灭菌设备用弹簧式放汽阀

国家医药管理局 发布

中华人民共和国医药行业标准

YY/T 0157-94
代替 WS 2-148-83

压力蒸汽灭菌设备用弹簧式放汽阀

1 主题内容与适用范围

本标准规定了压力蒸汽灭菌设备用弹簧式放汽阀(以下简称放汽阀)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于压力蒸汽灭菌设备用弹簧式放汽阀。

2 引用标准

• GB 1804 公差与配合 未注公差尺寸的极限偏差
• YY 0076 金属制件的镀层分类、技术条件

3 产品分类

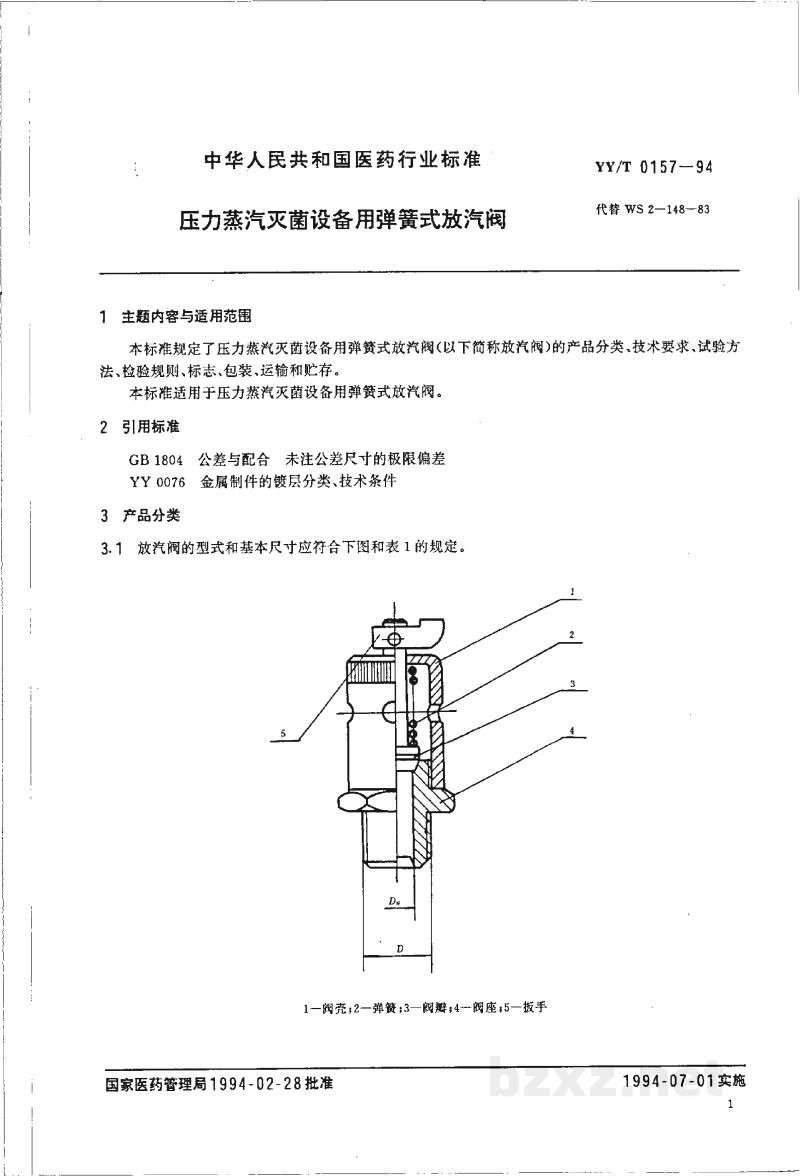

3.1 放汽阀的型式和基本尺寸应符合下图和表1的规定。

1—阀壳；2—弹簧；3—阀瓣；4—阀座；5—扳手

YY/T 0157—94

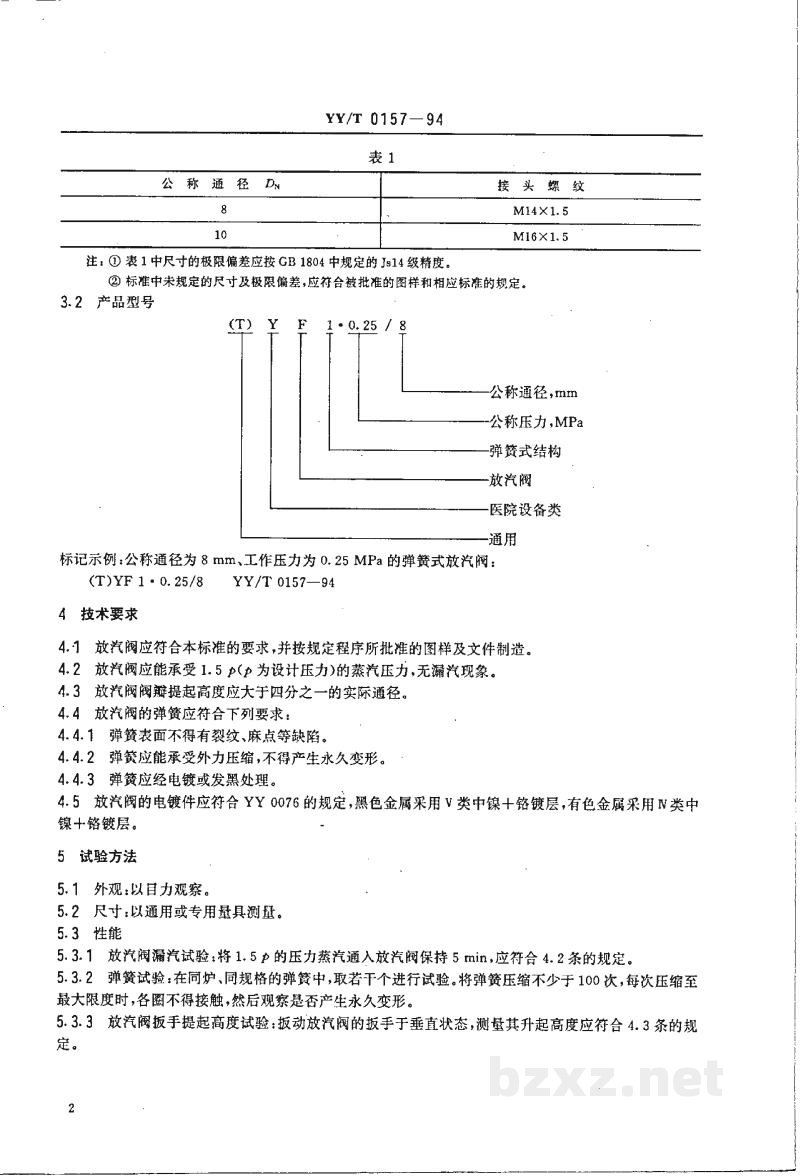

表 1

注：① 表 1 中尺寸的极限偏差应按 GB 1804 中规定的 Js14 级精度。

② 标准中未规定的尺寸及极限偏差，应符合被批准的图样和相应标准的规定。

3.2 产品型号

标记示例：公称通径为 8 mm、工作压力为 0.25 MPa 的弹簧式放汽阀：

(T) YF 1 · 0.25 / 8    YY/T 0157—94

4 技术要求

4.1 放汽阀应符合本标准的要求，并按规定程序所批准的图样及文件制造。

4.2 放汽阀应能承受 1.5 $p$ ($p$ 为设计压力)的蒸汽压力,无漏汽现象。

4.3 放汽阀阀瓣提起高度应大于四分之一的实际通径。

4.4 放汽阀的弹簧应符合下列要求：

4.4.1 弹簧表面不得有裂纹、麻点等缺陷。

4.4.2 弹簧应能承受外力压缩，不得产生永久变形。

4.4.3 弹簧应经电镀或发黑处理。

4.5 放汽阀的电镀件应符合 YY 0076 的规定,黑色金属采用 V 类中镍+铬镀层，有色金属采用 N 类中镍+铬镀层。

5 试验方法

5.1 外观：以目力观察。

5.2 尺寸：以通用或专用量具测量。

5.3 性能

5.3.1 放汽阀漏汽试验：将 1.5 $p$ 的压力蒸汽通入放汽阀保持 5 min，应符合 4.2 条的规定。

5.3.2 弹簧试验：在同炉、同规格的弹簧中，取若干个进行试验。将弹簧压缩不少于 100 次,每次压缩至最大限度时，各圈不得接触，然后观察是否产生永久变形。

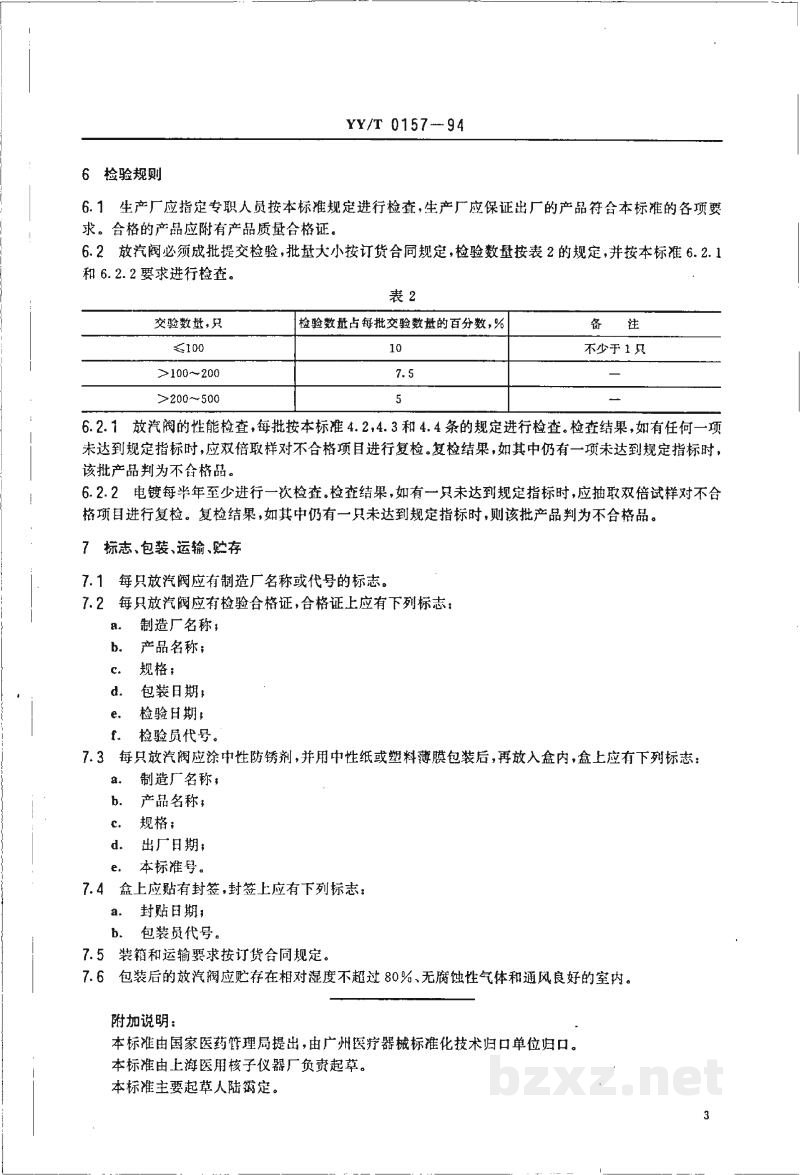

5.3.3 放汽阀扳手提起高度试验：扳动放汽阀的扳手于垂直状态，测量其升起高度应符合 4.3 条的规定。
