【团体标准】 烟草机械　带式输送机　第1部分：型式与基本参数

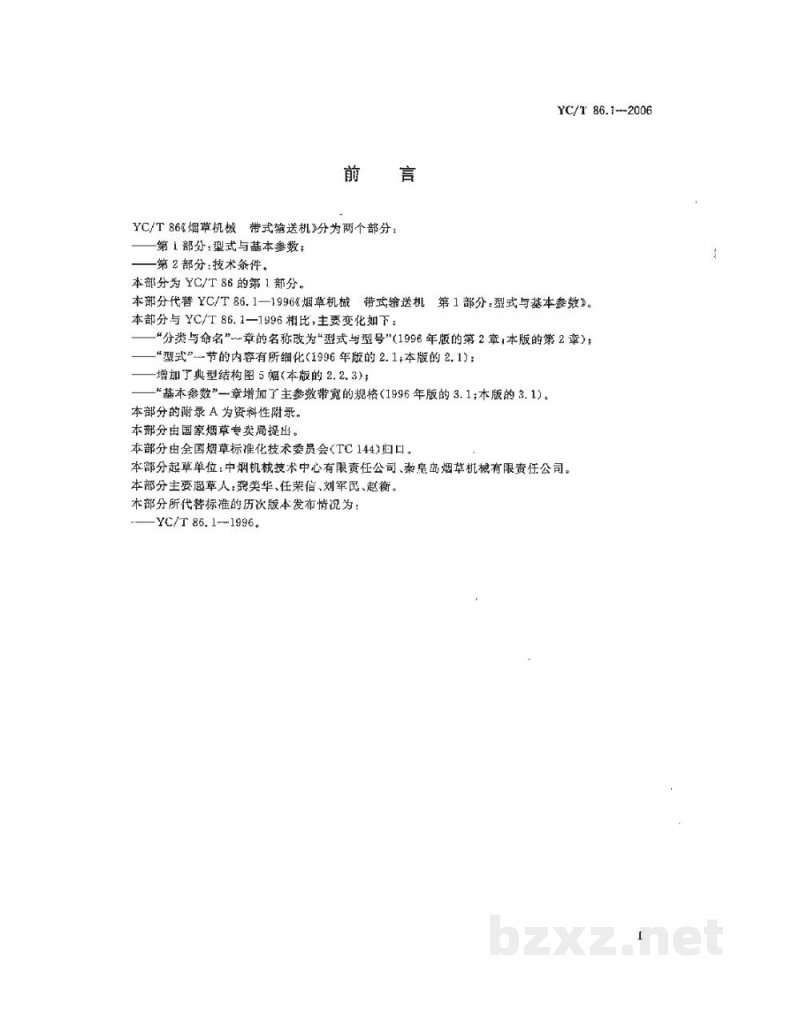

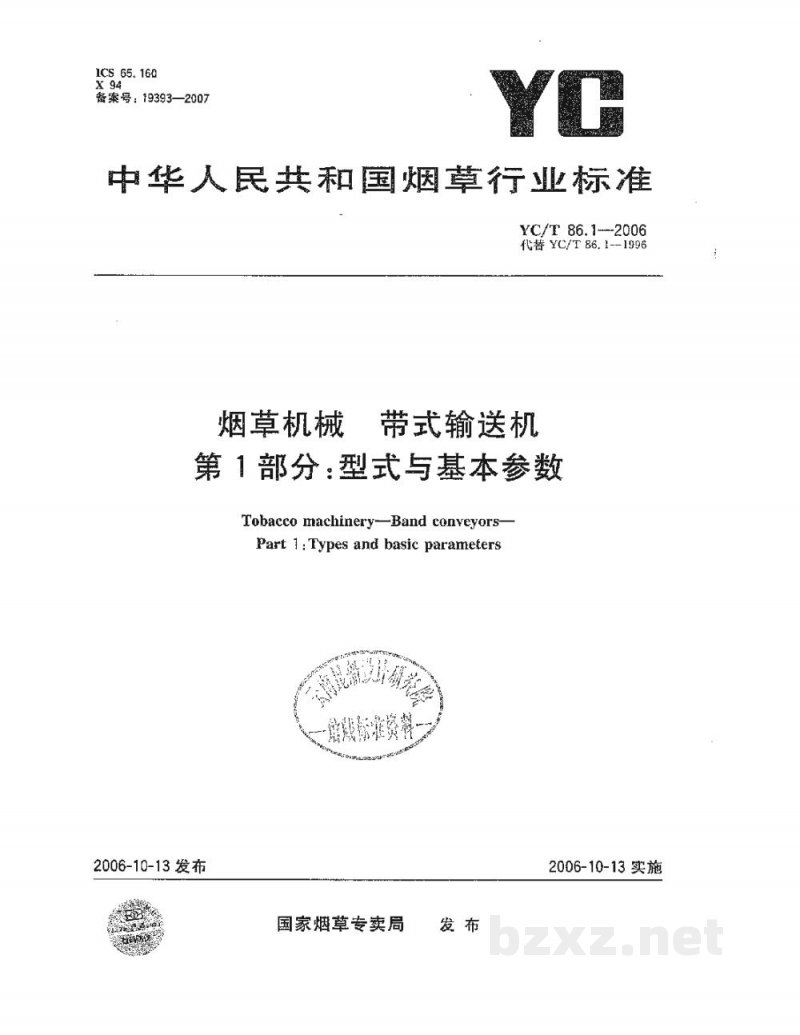

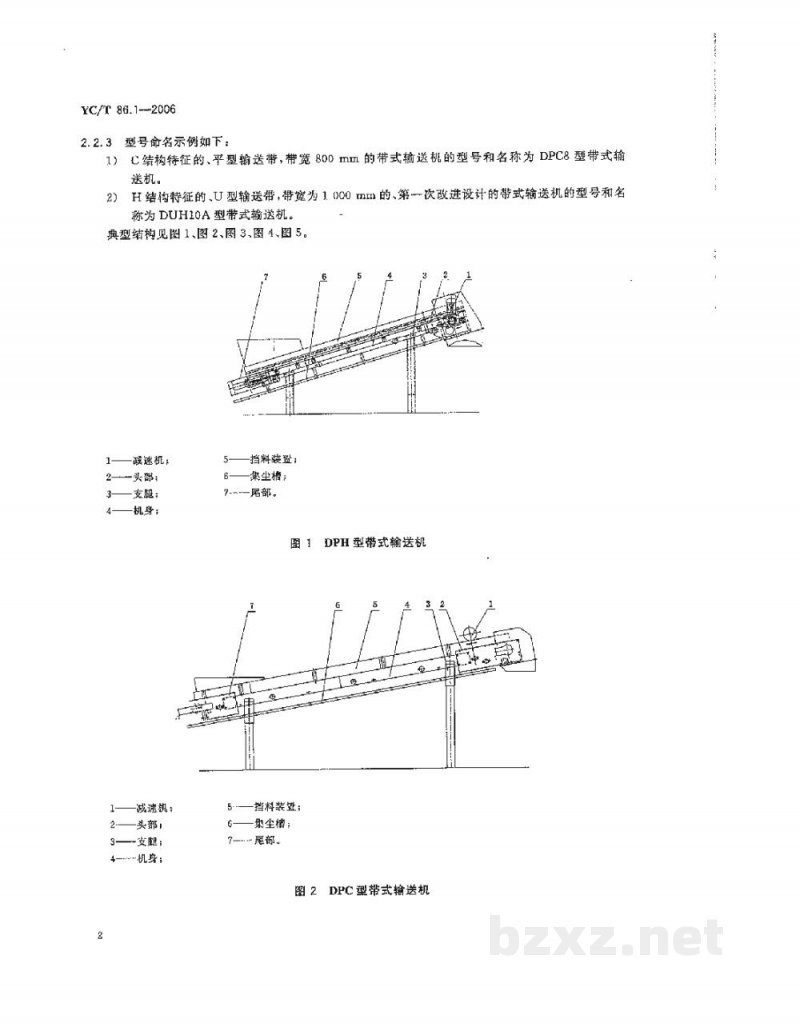

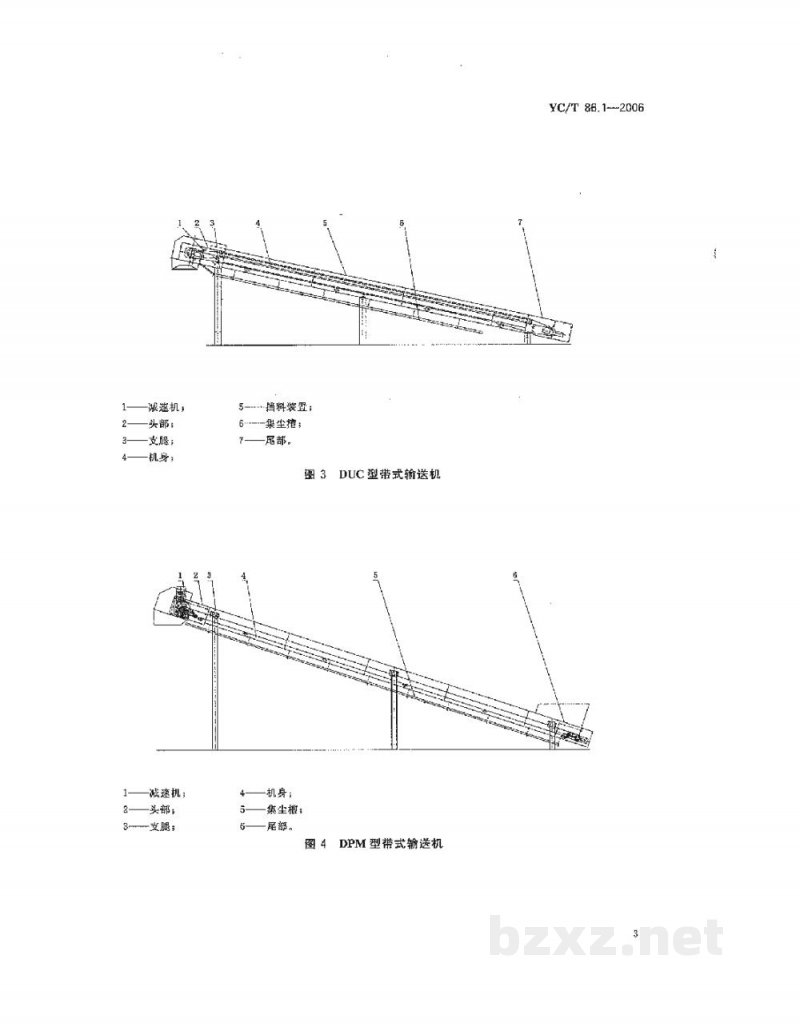

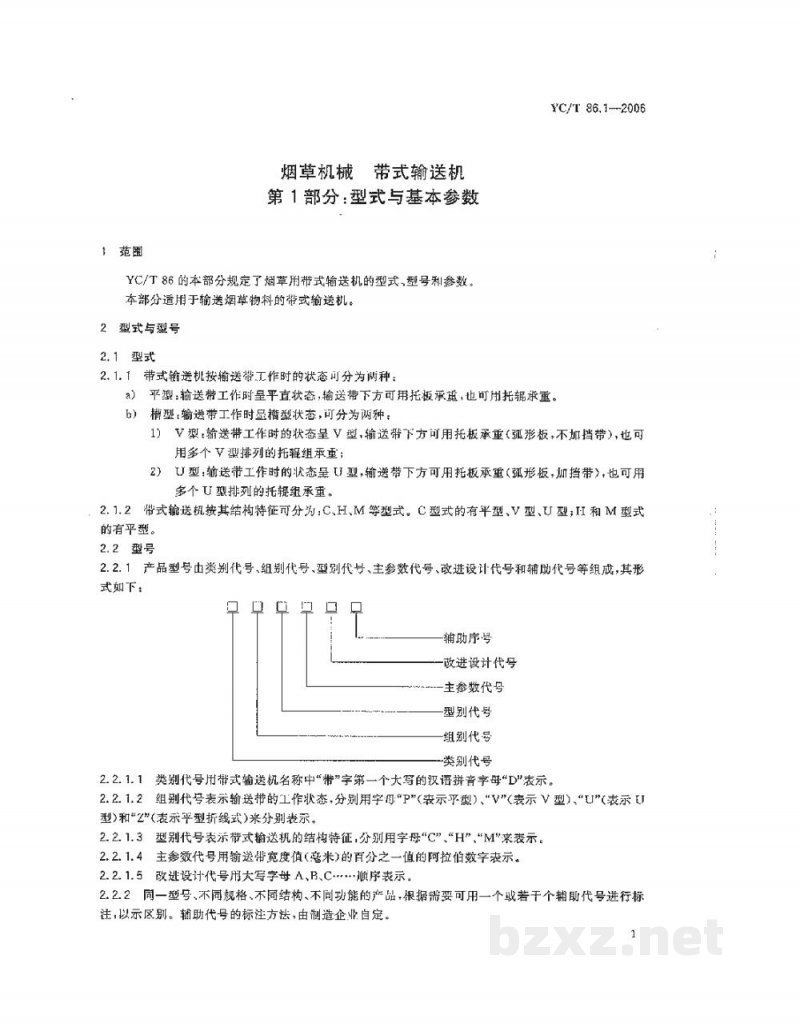

ICS 65.160 X 94 备案号：19393—2007 中华人民共和国烟草行业标准 YC/T 86.1—2006 代替 YC/T 86.1—1996 烟草机械 带式输送机 第1部分：型式与基本参数 Tobacco machinery — Band conveyors — Part 1: Types and basic parameters 2006-10-13 发布 2006-10-13 实施 国家烟草专卖局 发布 前 言 YC/T 86《烟草机械 带式输送机》分为两个部分：第1部分：型式与基本参数；第2部分：技术条件。 本部分为 YC/T 86 的第1部分。 本部分代替 YC/T 86.1—1996《烟草机械 带式输送机 第1部分：型式与基本参数》。本部分与 YC/T 86.1—1996 相比，主要变化如下： ——“分类与命名”章的名称改为“型式与型号”（1996年版的第2章，本版的第2章）； ——“型式”节的内容有所细化（1996年版的2.1；本版的2.1）； ——增加了典型结构图5幅（本版的2.2.3）； ——“基本参数”章增加了主参数带宽的规格（1996年版的3.1；本版的3.1）。 本部分的附录A为资料性附录。 本部分由国家烟草专卖局提出。 本部分由全国烟草标准化技术委员会（TC144）归口。 本部分起草单位：中烟机械技术中心有限责任公司、秦皇岛烟草机械有限责任公司。 本部分主要起草人：龚美华、任荣信、刘军民、赵衡。 本部分所代替标准的历次版本发布情况为：YC/T 86.1—1996。 1 范围 YC/T 86 的本部分规定了烟草用带式输送机的型式、型号和参数。本部分适用于输送烟草物料的带式输送机。 2 型式与型号 2.1 型式 2.1.1 带式输送机按输送带工作时的状态可分为两种： a) 平型：输送带工作时呈平直状态，输送带下方可用托板承重，也可用托辊承重。 b) 槽型：输送带工作时呈槽型状态，可分为两种： 1) V型：输送带工作时的状态呈V型，输送带下方可用托板承重（弧形板，不加挡带），也可用多个V排列的托辊组承重； 2) U型：输送带工作时的状态呈U型，输送带下方可用托板承重（弧形板，加挡带），也可用多个U型排列的托辊组承重。 2.1.2 带式输送机按其结构特征可分为：C、H、M等型式。C型式的有平型、V型、U型，H和M型式的有平型。 2.2 型号 2.2.1 产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下： [类别代号] - [组别代号] - [型别代号] [主参数代号] [改进设计代号] - [辅助代号] 注：各部分含义说明如下： - 类别代号 - 组别代号 - 型别代号 - 主参数代号 - 改进设计代号 - 辅助代号 2.2.1.1 类别代号用带式输送机名称中“带”字第一个大写的汉语拼音字母“D”表示。 2.2.1.2 组别代号表示输送带的工作状态，分别用字母“P”（表示平型）、“V”（表示V型）、“U”（表示U型）和“Z”（表示平型折线式）来分别表示。 2.2.1.3 型别代号表示带式输送机的结构特征，分别用字母“C”、“H”、“M”来表示。 2.2.1.4 主参数代号用输送带宽度值（毫米）的百分之一值的阿拉伯数字表示。 2.2.1.5 改进设计代号用大写字母A、B、C...·顺序表示。 2.2.2 同一型号、不同规格、不同结构、不同功能的产品，根据需要可用一个或若干个辅助代号进行标注，以示区别。辅助代号的标注方法，由制造企业自定。 2.2.3 型号命名示例如下： 1) C结构特征的、平型输送带，带宽800mm的带式输送机的型号和名称为 DPC8 型带式输送机。 2) H结构特征的、U型输送带，带宽为1000mm的、第1次改进设计的带式输送机的型号和名称为 DUH10A 型带式输送机。 典型结构见图1、图2、图3、图4、图5。 图1 DPH型带式输送机 1—减速机；2—头部；3—支腿；4—机身；5—挡料装置；6—集尘槽；7—尾部。 图2 DPC型带式输送机 1—减速机；2—头部；3—支腿；4—机身；5—挡料装置；6—集尘槽；7—尾部。 图3 DUC型带式输送机 1—减速机；2—头部；3—支腿；4—机身；5—挡料装置；6—集尘槽；7—尾部。 图4 DPM型带式输送机 1—减速机；2—头部；3—支腿；4—机身；5—集尘槽；6—尾部。
