【团体标准】管法兰用聚四氟乙烯--橡胶复合垫片

本网站发布时间： 2026-08-22 08:15:18

HG/T21609-1996
现行
↓ 点击下载此标准

基本信息

标准号：
HG/T 21609-1996
标准名称：
管法兰用聚四氟乙烯--橡胶复合垫片
标准类别：
石油化工行业标准(SH)
英文名称：
Compound Gasket of PTFE and Rubber for Pipe Flange
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip.pdf
下载大小：
0.00 bytes

手机扫码下载更方便

标准分类号

中标分类号：
G91

关联标准

出版信息

其他信息

起草单位：
上海申化防腐设备厂
归口单位：
化学工业部
提出单位：
化学工业部
发布部门：
化学工业部
主管部门：
化学工业部

标准简介/下载

点击下载

标准简介：

HG/T 21609-1996 管法兰用聚四氟乙烯--橡胶复合垫片(化工行业标准)。本标准规定了管法兰用聚四氟乙烯—橡胶复合垫片的类型、尺寸、公称压力和使用温度及技术要求。标准根据上海申化防腐设备厂聚四氟乙烯-橡胶复合垫片生产工艺,结合化工管道工程特点编制。采用特殊工艺将聚四氟乙烯与橡胶紧密复合成一个整体,具有优异的耐腐蚀、无毒、抗粘性,同时保持良好的弹性和密封性能。垫片上增加两条突出的带环,可配平焊突面法兰或全平面法兰;普通型带一个耳块适用于突面法兰,全平面型不带耳块适用于全平面法兰。以丁腈橡胶为复合夹嵌层材料,可用于HGJ行业标准法兰或GB国标法兰。

标准内容

部分标准内容：

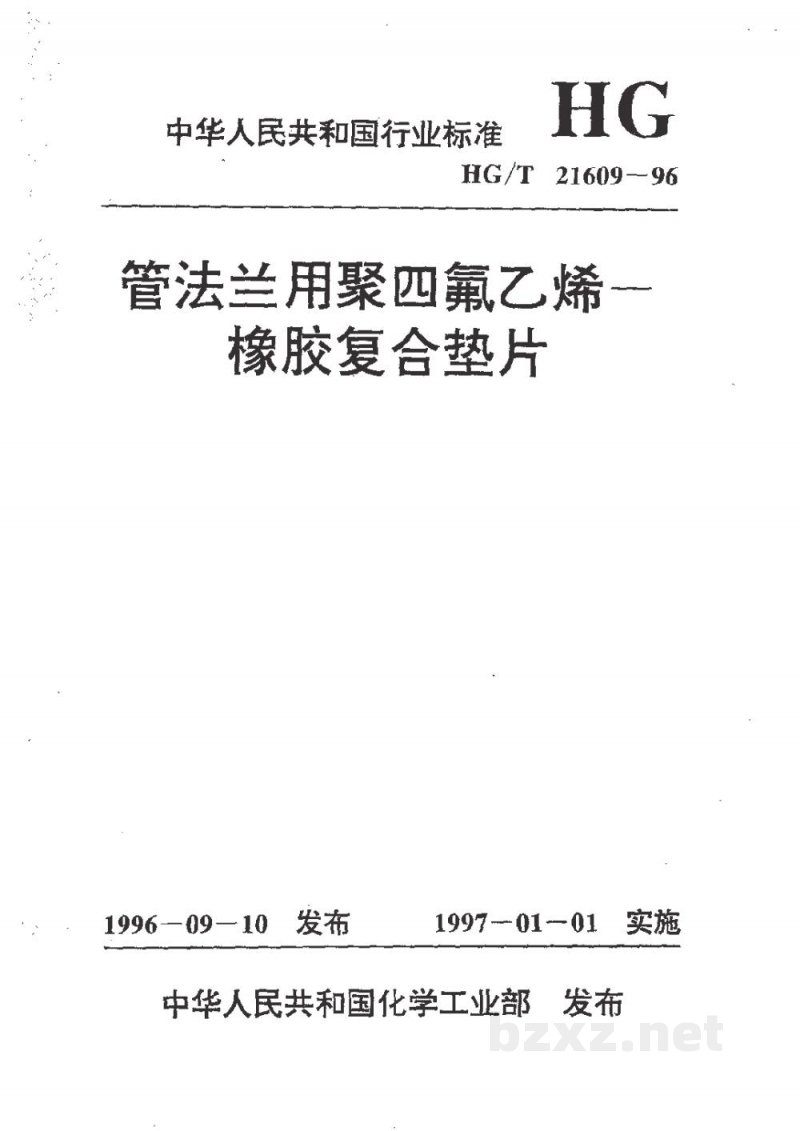

中华人民共和国行业标准
HG/T 21609-96
管法兰用聚四氟乙烯一橡胶复合垫片

1996-09-10 发布
1997-01-01 实施
中华人民共和国化学工业部 发布

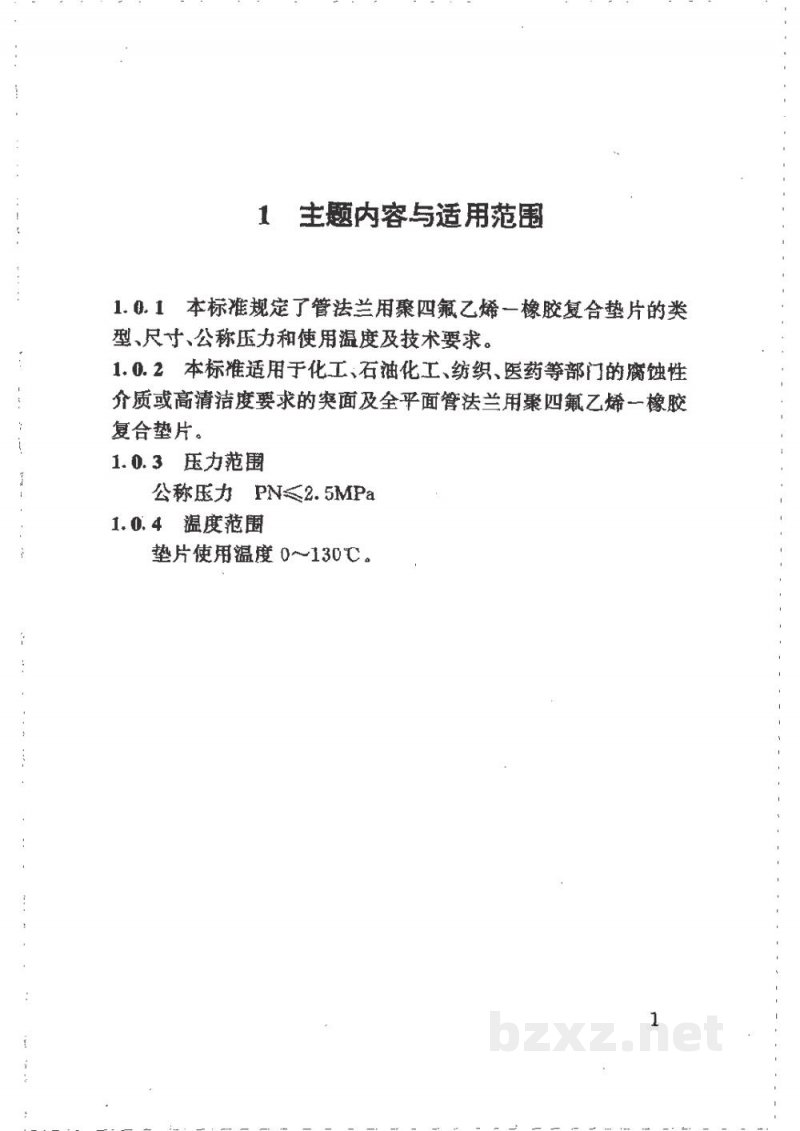

1 主题内容与适用范围
1.0.1 本标准规定了管法兰用聚四氟乙烯一橡胶复合垫片的类型、尺寸、公称压力和使用温度及技术要求。
1.0.2 本标准适用于化工、石油化工、纺织、医药等部门的腐蚀性介质或高清洁度要求的突面及全平面管法兰用聚四氟乙烯一橡胶复合垫片。
1.0.3 压力范围
公称压力 PN≤2.5MPa。
1.0.4 温度范围
垫片使用温度 0~130℃。

2 引用标准
（注：原文此处仅列出标题，具体引用标准列表缺失或位于后续未识别部分）

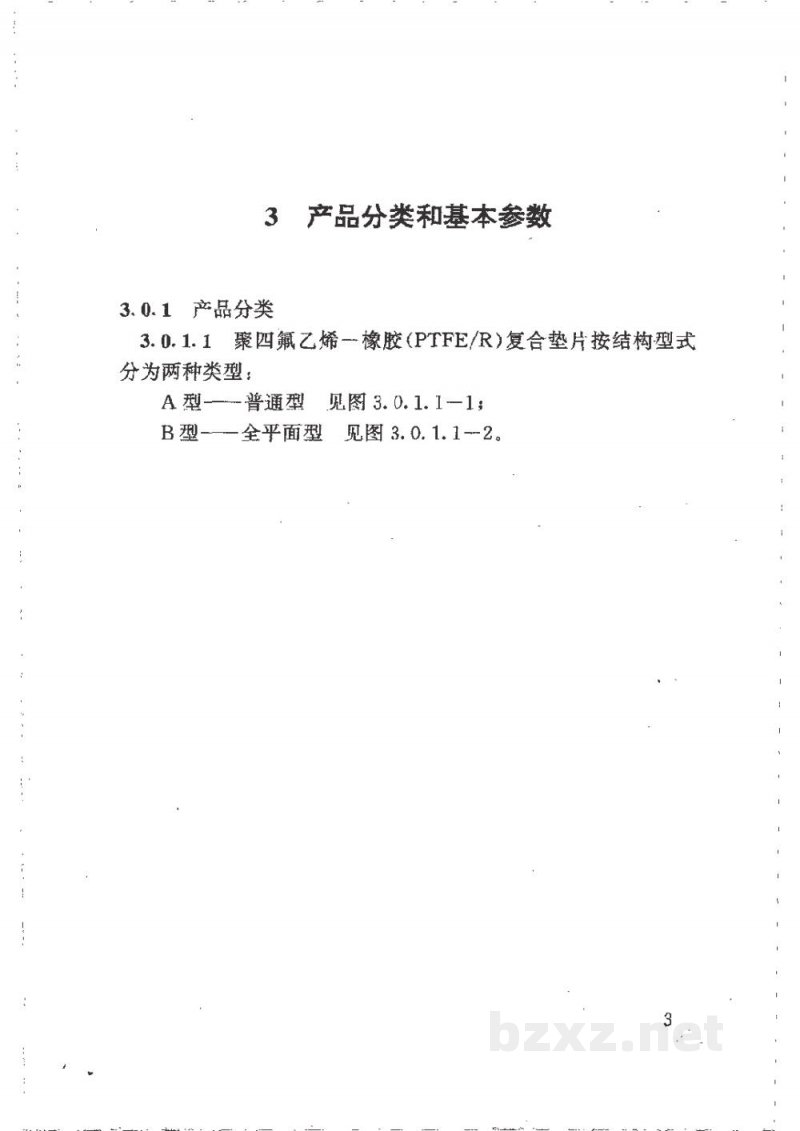

3 产品分类和基本参数
3.0.1 产品分类
3.0.1.1 聚四氟乙烯一橡胶（PTFE/R）复合垫片按结构型式分为两种类型：
A型——普通型，见图3.0.1.1-1；
B型——全平面型，见图3.0.1.1-2。

图3.0.1.1-1 展示了A型垫片的结构，主要由聚四氟乙烯和橡胶板组成。为了便于安装定位，橡胶板上需带一个定位耳。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
