【国家标准】 可编程序控制器的成套控制设备规范

ICS25.040.40;35.240.50

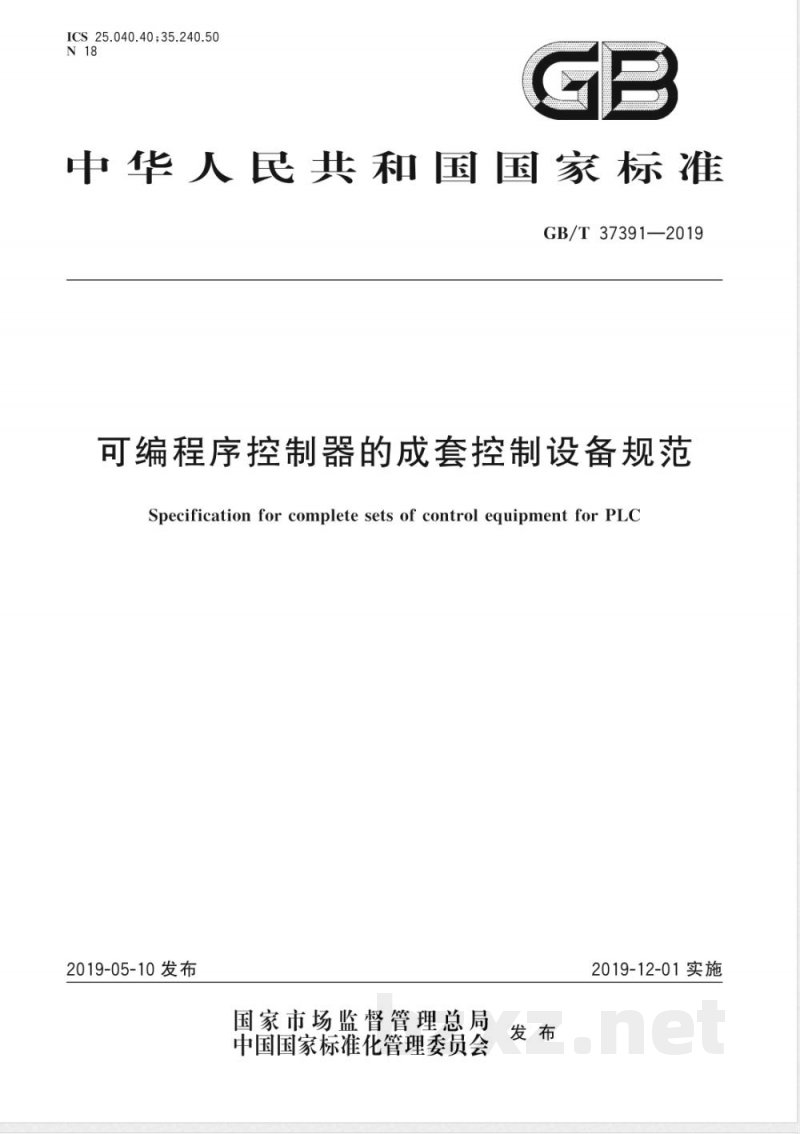

中华人民共和国国家标准
GB/T 37391—2019
可编程序控制器的成套控制设备规范Specification for complete sets of control equipment for PLC2019-05-10 发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-12-01实施
规范性引用文件
3术语和定义
符号和缩略语
缩略语
使用条件
环境正常使用条件
电气基本使用条件
特殊使用条件
功能要求
成套设备壳体要求
布置与安装
绝缘导线
防电击保护
通信接口
通信协议
通信总线布线、压接
外观要求
外观要求
防护等级
电气间隙及爬电距离
介电性能
电磁兼容性要求
试验方法
外观检查
柜、台及箱体结构偏差的验证
对防护等级提出验证
电气间隙及爬电距离的验证·
介电性能的验证
电磁兼容性型式试验和验证
标志、配套文件
成套设备铭牌
项目代号标签
GB/T37391—2019
GB/T37391—2019
9.3线号管
9.4其他标志
包装、运输及贮存.
10.2运输要求
贮存要求
附录A（资料性附录）
附录B（资料性附录）
参考文献
柜、台及箱体通风散热方式
布置与安装
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。GB/T37391—2019
本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本标准起草单位：中冶南方（武汉）自动化有限公司、北京机械工业自动化研究所有限公司、湖北省标准化与质量研究院、中国工程物理研究院动力部、大唐广电科技（武汉)有限公司。本标准主要起草人：王胜勇、卢家斌、李阳、周海瑞、叶刚桥、袁喜荣、王军、李莹、秦思、郑刚、孙洁香、杨秋影、张雪嫣、杨明、李宁、李云、朱志平、谢秋琪、李婧、鲍雁坤、程伟、王标。1范围
可编程序控制器的成套控制设备规范GB/T 37391—2019
本标准规定了可编程序控制器的成套控制设备的使用条件、功能要求、外观要求、检验规则、标志、配套文件、包装、运输及贮存
本标准适用于可编程序控制器的成套控制设备的柜、台及箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的号用文件，其最新版本（包括所有的修改单)适用于本文件，GB/T191—2008
包装储运图示标志
GB/T1184—1996
GB/T1804—2000
GB/T3797—2016
GB/T4208—2017
形状和位置公差未注公差值
一般公差未注公差的线性和角度尺寸的公差电气控制设备
外壳防护等级（IP代码）
GB/T7251.1—2013
GB/T13384—2
低压成套开关设备和控制设备第1部分：总则机电产品包装通用技术条件
GB/T15969.1—2007
GB/T15969.2—2008
GB/T15969.5—2002
GB/T17626.2—2018
GB/T17799.2
—2003
GB17799.4—2012
可编程序控制器第1部分：通用信息可编程序控制器第2部分：设备要求和测试可编程序控制器第5部分：通信
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容通用标准工业环境中的抗扰度试验电磁兼容通用标准工业环境中的发射GB/T20641—2014
YD/T1258.2—2009
YD/T1258.4—2005
低压成套开关设备和控制设备空壳体的一般要求室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆室内光缆系列第4部分：多芯光缆IEC61784工业通信网络协议集（Industrialcommunicationnetworks—Profiles）3术语和定义
下列术语和定义适用于本文件，3.1
programmable logic controller;PLC可编程序控制器
一种用于工业环境的数字式操作的电子系统。这种系统用可编程的存储器作面向用户指令的内部寄存器，完成规定的功能，如逻辑、顺序、定时、计数、运算等，通过数字或模拟的输入/输出，控制各种类型的机械或过程。可编程序控制器及其相关外围设备的设计，使它能够非常方便地集成到工业控制系统中，并能很容易地达到所期望的所有功能。注：在本标准中使用缩写词PLC代表可编程序控制器（programmablecontrollers），这在自动化行业中已形成共GB/T 37391—2019
识。原来曾用PC作为可编程序控制器的缩略语，它容易与个人计算机所使用的缩略语PC相混淆［GB/T15969.1—2007，定义3.53.2
成套设备系统ASSEMBLYsystem
把一系列电气设备通过一定的规范（图纸、技术要求、工艺要求等）组合在一起，形成有机整体，且具备可靠的、抗干扰的、功能完善的、实用性强的完整成套设备。注：成套设备包括：控制柜外壳、PLC模块、电源模块、断路器等。3.3
可编程序控制器系统programmablecontrollersystemPLC系统PLC-system
用户根据所要完成的自动化系统要求而建立的由可编程序控制器及其相关外围设备组成的配置。其组成是一些由连接永久设施的电缆或插人部件，以及由连接便携式或可搬运外围设备的电缆或其他连接方式互连的单元。
［GB/T15969.1—2007，定义3.6]3.4
PLC机架PLCrack
一种用于安装各种PLC设备的导轨或槽架，槽架式机架提供模块间的机械及电气连接。3.5
PLC模块PLCmodule
一种可实现数字运算操作的电子装置，采用可编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输人和输出，控制各种类型的机械或生产过程的模块
注：PLC模块种类一般包括：电源模块CPU模块、数字量输人DI模块、数字量输出DO模块、模拟量输人AI模块、模拟量输出AO模块、计数模块、通讯模块等。3.6
人机接口humanmachineinterface;HMI系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。
主回路（一次回路，成套设备的）maincircuit（of anASSEMBLY）在成套设备中，一条用来传输电能的电路上的所有导电部分。注：改写IEC60050-441：1984，441-13-02。3.8
辅助电路（成套设备的）auxiliarycircuit（ofanASSEMBLY）在成套设备中，一条用于控制、测量、信号、调节、处理数据等电路（除了主电路以外的）中的所有导电部分。
[IEC60050-441:1984,441-13-03]3.9
低压电器low-voltageapparatus用于交流50Hz（或60Hz）、额定电压为1000V及以下、直流额定电压为1500V及以下的电路中起通断、保护、控制或调节作用的电器。[GB/T2900.18—2008,定义3.1.1]2
protective earthing conductor;PE保护接地导体
用于保护接地的保护导体。
注1：改写GB/T2900.71—2008，定义826-13-22。注2：例如保护导体能与下列部件进行电气连接：外露可导电部分；
——外界可导电部分；
一主接地端子；
一接地极；
电源的接地点或人为的中性接点。3.11
也functional earthing
功能接地
信号接地signal earthing
PLC机架或各PLC模块电源参考点M的接地。3.12
屏蔽接地
shield earthing
GB/T37391—2019
用于连接外部电缆屏蔽层的接地导体，或用于按用户要求的屏蔽功能而设置的接地导体。3.13
pollution degree
污染等级
根据导电的或吸湿的尘埃、游离气体或盐类，和由于吸湿或凝露导致表明介电强度或电阻率下降事件发生的频度而对环境条件做出的分级，3.14
电气间隙
clearance
两个导电部分之间的最短直线距离。[IEC60050-441:1984,441-17-31]3.15
creepage distance
爬电距离
两个导电部分之间沿固体绝缘材料表面的最短距离。注：两个绝缘材料之间的接合处亦被视为上述表面。［GB/T7251.1—2013，定义3.6.2]3.16
电磁干扰electromagneticinterference电磁骚扰引起装置、设备或系统性能的下降。注1：改写GB/T4365—2003，定义161-01-06注2：术语“电磁骚扰”和“电磁干扰”分别表示“起因”及“后果”。3.17
electromagnetic compatibility电磁兼容性
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
[GB/T4365—2003，定义161-01-07]3.18
编程和调试工具
programming and debugging tool支持PLC系统应用的编程、试验、调试、故障查询、程序记录和储存的外围设备，它还可被用作3
GB/T37391—2019
HMI。如果PADT是可插人的，在任何时候可插人到有关的接口，亦可拔出，而对操作者和应用都没有任何危险。在其他情况下，PADT是固定的。GB/T15969.1—2007.定义3.7
4符号和缩略语
4.1符号
下列符号适用于本文件
f.：频率。
U。：设备标称电压下的额定电压。U:：设备额定绝缘电压。
2缩略语
下列缩略语适用于本文件。
EMC：电磁兼容性（electromagneticcompatibility）FE/SE：功能/信号接地（functional/signalearthing）PADT：编程和调试工具（programming anddebuggingtool)）PLC：可编程序控制器（programmablelogiccontroller）SE：屏蔽接地（shield earthing）使用条件
环境正常使用条件
5.1.1概述
符合本标准的成套设备适用于下述的正常使用条件。注：如果使用的元件，例如继电器、电子设备等不是按这些条件设计的，那么宜采用适当的措施以保证其可以正常工作。
5.1.2周围空气温度
成套设备柜内工作环境温度范围应同时满足柜体和主要元器件的正常工作温度范围，温度过高或过低时应考虑柜内通风散热和加热等措施，例如安装风扇，空调等使柜内整体工作环境满足设备工作温度。应满足下列要求：
a）户内成套设备：成套设备的周围空气温度不得超过十40℃，且在24h内平均温度不得超过十35℃；周围空气温度的下限为十5℃；b）户外成套设备：成套设备的周围空气温度不得超过十40℃，且在24h内平均温度不得超过十35℃；周围空气温度的下限为：温带地区为一25℃，严寒地区为一50℃；户内户外成套设备内的PLC系统正常工作条件和要求，按GB/T15969.2一2008的规定；c）
d）户内户外空壳体的正常使用条件，按GB/T20641一2014的规定。注：柜、台及箱体通风散热方式可参考附录A5.1.3大气条件
成套设备应满足下列要求：Www.bzxZ.net
GB/T 37391—2019
a）户内成套设备：空气清洁，相对湿度范围为10%～95%（无凝露），一般宜控制在45%左右；在最高温度为十40℃时，其相对湿度不得超过50%；在较低温度时，允许有较大的相对湿度；例如十20℃时相对湿度可为90%。但应考虑到由于温度的变化，有可能会偶尔地产生适度的凝露。
b）户外成套设备：相对湿度范围为10%～95%，一般应不高于75%；最高温度为十25℃时，相对湿度短时可为95%
注：户内和户外柜，由于温度变化，有可能会偶尔地产生适度的凝露。成套柜正常运行时宜采取措施确保凝露不发生。
5.1.4污染等级
为了确定电气间隙和爬电距离，将污染等级从优到差分为等级1、等级2、等级3、等级4四种等级，各级应满足下列要求：
a）污染等级1：无污染或仅有干燥的非导电性污染；b）污染等级2：一般情况下，只有非导电性污染，但是，也应考虑到偶然由于凝露造成的暂时的导电性；
污染等级3：存在导电性污染，或由于凝露使干燥的非导电性污染变成导电性污染；c）
d）污染等级4：造成持久的导电性污染，如由于导电尘埃或雨雪造成的污染；如果没有其他规定，PLC污染等级一般按污染等级2考虑；工业用途的污染等级按污染等级3e
考虑，而其他污染等级可以考虑根据特殊用途或微观环境采用。5.1.5海拔
安装场地的海拔不得超过2000m。注：对于在海拨高于2000m处使用的成套设备，存在介电强度降低和空气冷却效果减弱的情况。打算在这些条件下使用的成套设备，建议按照制造商与用户之间的协议进行设计和使用5.2电气基本使用条件
5.2.1频率变化
工频电压频率为50Hz或60Hz，频率变化应在一6%～十4%范围内。一般情况下，PLC以及输人模块、智能模块等的供电电源不采用一火一零的供电方式，而宜采用火-火经变压、稳压、净化后的电源。5.2.2电压变化
设备在稳定的电源下工作，当设备电源输人的变化为士10%额定电压时，短时（小于0.5s）电源电压变化为额定的一15%～十10%的情况下，对被试设备不应造成任何损坏和有害影响（按GB/T3797—2016规定）。
5.3特殊使用条件
不符合以上正常使用条件的特殊使用条件举例见GB/T7251.1一2013中的7.2。如果成套设备存在这类特殊使用条件，制造商应遵守适用的特殊要求或与用户签订专门的协议。5
