【国家标准】 工业控制计算机系统 总线 第3部分：系统外部总线 并行接口通用技术条件

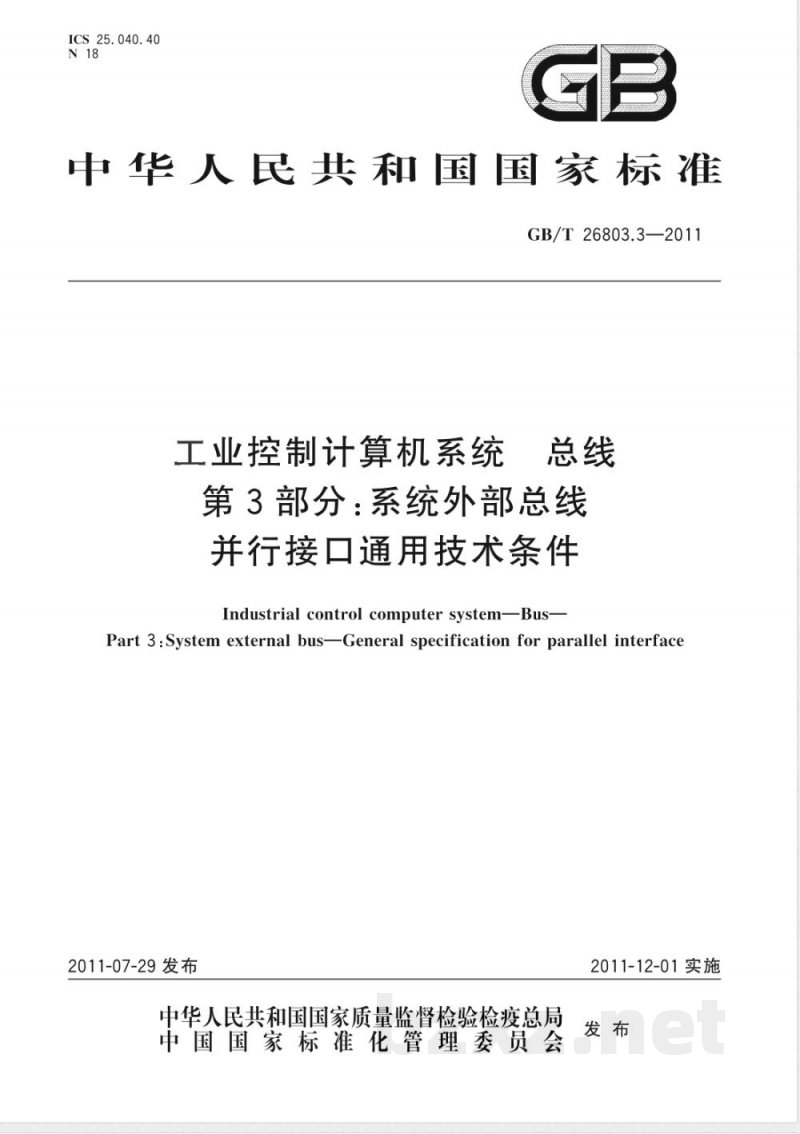

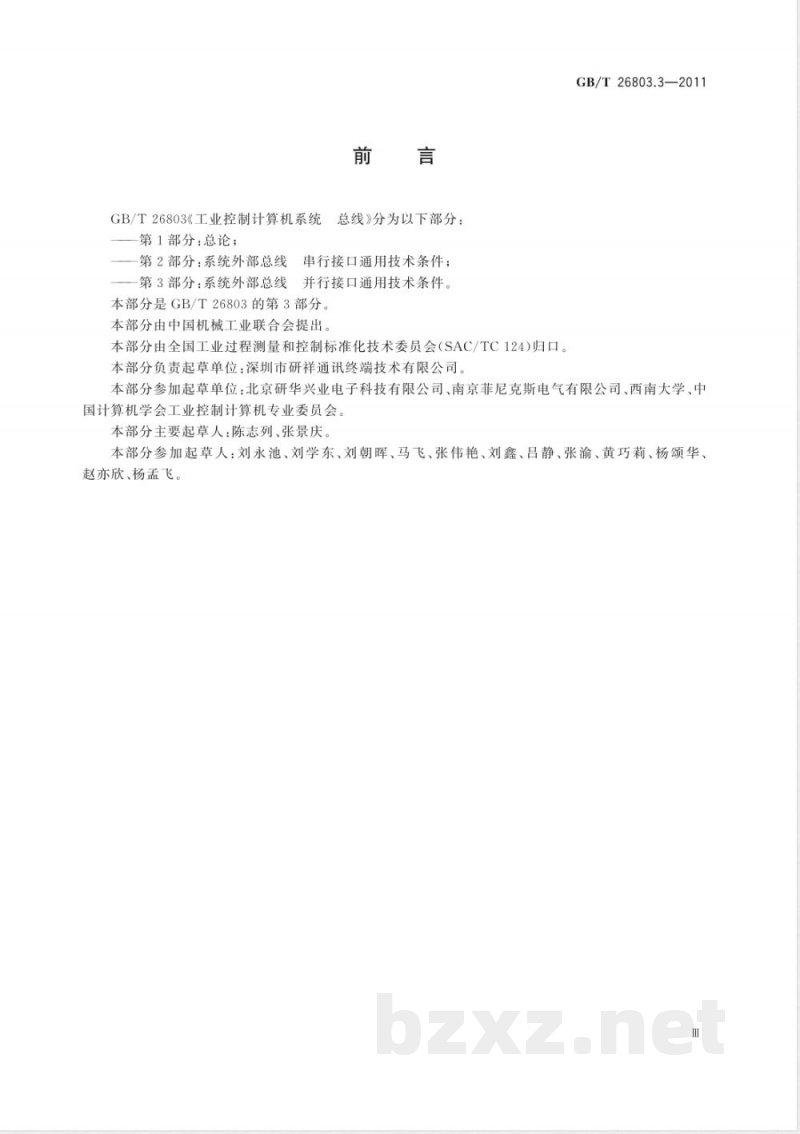

ICS 25.040.40 N 18 中华人民共和国国家标准 GB/T 26803.3—2011 工业控制计算机系统 总线 第3部分：系统外部总线 并行接口通用技术条件 Industrial control computer system Bus - Part 3: System external bus - General specification for parallel interface 2011-07-29 发布 2011-12-01 实施 前言 GB/T 26803《工业控制计算机系统 总线》分为以下部分： ——第1部分：总论； ——第2部分：系统外部总线 串行接口通用技术条件； ——第3部分：系统外部总线 并行接口通用技术条件。 本部分是GB/T 26803的第3部分。本部分由中国机械工业联合会提出，本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。本部分负责起草单位：深圳市研祥通讯终端技术有限公司。本部分参加起草单位：北京研华兴业电子科技有限公司、南京菲尼克斯电气有限公司、西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：陈志列、张景庆。本部分参加起草人：刘永池、刘学东、刘朝晖、马飞、张伟艳、刘鑫、吕静、张渝、黄巧莉、杨颂华、赵亦欣、杨孟飞。 1 范围 工业控制计算机系统 总线 第3部分：系统外部总线 并行接口通用技术条件 GB/T 26803的本部分规定了工业控制计算机系统的系统外部总线并行接口设计要求、性能要求等。 本部分适用于工业控制计算机系统使用并行接口和打印机或各种外部设备之间的互连。 2 规范性引用文件 下列文件中的条款通过GB/T 26803的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 3836.1—2010 爆炸性环境 第1部分：设备通用要求（IEC 60079-0:2007, MOD） GB 4208—2008 外壳防护等级（IP代码）（IEC 60529:2001, IDT） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求（IEC 61010-1:2001, IDT） GB/T 15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T 17214.1—1998 工业过程测量和控制装置工作条件 第1部分：气候条件（idt IEC 60654-1:1993） GB/T 17214.3—2000 工业过程测量和控制装置的工作条件 第3部分：机械影响（idt IEC 60654-3:1983） GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验（IEC 61000-4-2:2001, IDT） GB/T 17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3:2002, IDT） GB/T 17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（IEC 61000-4-4:2004, IDT） GB/T 17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5:2005, IDT） GB/T 17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（IEC 61000-4-6:2006, IDT） GB/T 17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验（IEC 61000-4-8:2001, IDT） GB/T 17799.2—2003 电磁兼容 通用标准 工业环境中的抗扰度试验（IEC 61000-6-2:1999, IDT） GB/T 26802.1 工业控制计算机系统通用规范 第1部分：通用要求 3 术语和定义 GB/T 26803.1确立的以及下列术语和定义适用于本部分。 3.1 双向操作 bidirectional operation 外设和主机都用正向和反向通道通信。半字节和字节模式与兼容模式联合提供双向操作，ECP和EPP支持双向通信。 3.2 Centronics接口 Centronics interface 并行接口的流行名称，被并行打印机用做并口接口并被大多数“MS-DOS compatible”个人电脑支持。该名称出自引入该接口的打印机制造商Centronics Data Computer Corporation。 3.3 Centronics连接器 Centronics connection 36针带状接触型连接器，通常被打印机并行接口使用。该标准里参考IEEE 1284-B连接器。 3.4 命令集 command set 设备ID信息里的一个字段，定义了外设期望的数据类型。例如：打印机可以使用该字段报告它支持的页面描述语言。 3.5 兼容设备 compatible device 支持任何指定范围的流行各种Centronics接口的设备。兼容设备与使用设备仅在兼容模式下可以互操作。 3.6 适用设备 compliant device 设备支持1类或2类电气接口加上兼容和半字节模式操作及这两种模式之间转变的协商阶段。 3.7 设备驱动 device driver 运行在主机里管理发送和从外设接受信息的程序。 3.8 设备ID device ID 用于识别外设制造商，命令集和型号的结构化的，可变长度ASCII码消息。也可包括附加的信息。 3.9 forward channel 正向通道 从主机到外设的数据通路。 3.10 主机 host 一个设备，典型如个人电脑，控制与其相连的外设的通讯。 3.11 IEEE 1284-A连接器 IEEE 1284-A connector 25针D型连接器插头或插座。用于MS-DOS compatible PC并行接口。 3.12 IEEE 1284-B连接器 IEEE 1284-B connector 36针带状连接器A插头或插座。也称为Centronics连接器。 3.13 IEEE 1284-C连接器 IEEE 1284-C connector 小型36针带状连接器A插头或插座。 3.14 1类设备 level 1 device 支持1类电气接口的设备。 3.15 2类设备 level 2 device 支持2类电气接口的设备。 3.16 链接 link 在主机和外设间传输数据的物理连接和电气硬件。 3.17 n+信号名称 n+ signal name 在随后为大写信号名称时，指示该信号为负的真逻辑（如：nAck）。 3.18 PC并口 PC parallel port 大多数打印机用做并行接口，多数个人电脑支持的并行打印机口。该接口被不同的PC和外设制造商大量定义。 3.19 外设 peripheral 通过通讯连接到主机的设备。 3.20 外设个性 peripheral personality 外设解释送给它的命令和数据的语言处理器或操作环境特性。 3.21 反向通道 reverse channel 从外设到主机的数据通路。 3.22 solicited status 请求状态 外设发出的响应主机命令的信息。 3.23 状态 status 描述由外设发出的反映外设当前操作状态的数据。 3.24 status lines 状态线 从外设到主机的单向信号，在兼容模式里的定义是握手数据和报告错误状态。在其他模式里用作控制、数据或状态。
