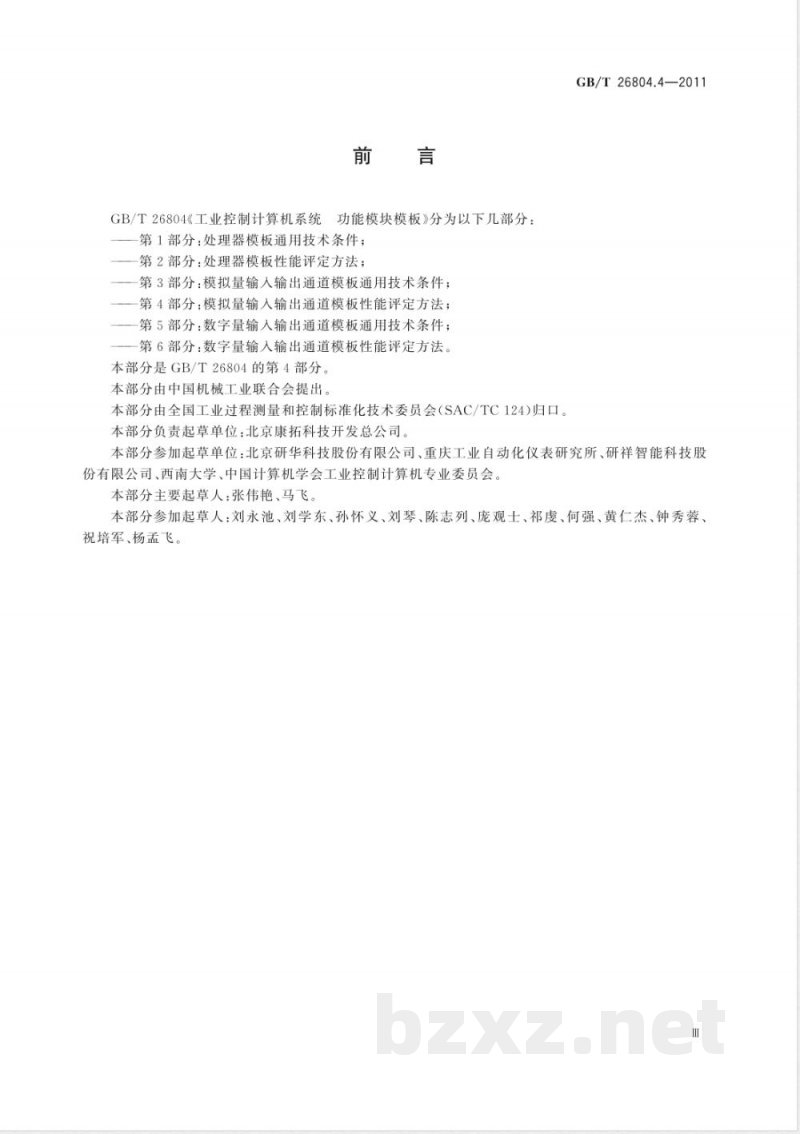

GB/T26804《工业控制计算机系统功能模块模板》分为以下几部分：第1部分：处理器模板通用技术条件；第2部分：处理器模板性能评定方法；第3部分：模拟量输人输出通道模板通用技术条件；第4部分：模拟量输入输出通道模板性能评定方法；一第5部分：数字量输人输出通道模板通用技术条件；第6部分：数字量输入输出通道模板性能评定方法。本部分是GB/T26804的第4部分。本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本部分负责起草单位：北京康拓科技开发总公司。GB/T26804.4—2011
本部分参加起草单位：北京研华科技股份有限公司、重庆工业自动化仪表研究所、研祥智能科技股份有限公司、西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：张伟艳、马飞。本部分参加起草人：刘永池、刘学东、孙怀义、刘琴、陈志列、庞观士、祁虔、何强、黄仁杰、钟秀蓉、祝培军、杨孟飞。
1范围
工业控制计算机系统功能模块模板第4部分：模拟量输入输出通道模板性能评定方法
GB/T26804.4—2011
GB/T26804的本部分规定了工业控制计算机系统中模拟量输入输出通道模板（以下简称AI/AC通道模板）的性能评定方法，主要内容包括试验方法和检验规则等。本部分适用于工业控制计算机系统中的AI/AO通道模板2规范性引用文件
下列文件中的条款通过GB/T26804的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15479工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T17212一1998工业过程测量和控制术语和定义（idtIEC902：1987）GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2一2006，IEC61000-4-2:2001IDT)
GB/T17626.3—2006
3:2002,IDT）
GB/T17626.4—2008
4-4:2005,IDT)
GB/T17626.5—2008
2005,IDT)
GB/T17626.6—2008
4-6:2006,IDT)
GB/T17626.8—2006
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-电磁兼容
电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，GB/T17626.11一2008电磁兼容试验和测量技术电压暂降短时中断和电压变化的抗扰度试验（IEC61000-4-11：2004IDT）GB/T18271.3一2000过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验（idtIEC61298—3：1998）GB/T26804.3一2011工业控制计算机系统功能模块模板第3部分：模拟量输人输出通道模板通用技术条件
JB/T9329—1999
仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
3.1定义
GB/T17212—1998及GB/T26804.3—2011确立的术语和定义适用于本部分。1
GB/T26804.4—2011
缩略语
AI（analogue input）模拟量输人AO（analogueoutput）模拟量输出CMRR（common-moderejectionratio)共模抑制比SMRR（series-mode rejection ratio)串模抑制比E共模电压
Esm2串模电压
i表示某一通道
i表示某一测试点
某一通道模板通道的数量
某一通道试验点的个数
电流稳定度
电压稳定度
S量程
4试验条件
环境条件
参比试验大气条件
通道的参比功能应在下述的大气条件下进行试验：温度：20℃±2℃；
相对湿度：65%土5%；
大气压力：86kPa～106kPa。
用于热带、亚热带或其他特殊环境的AI/AO通道模板，其参比大气条件按有关标准规定。2一般试验大气条件
当试验不可能或无必要在参比试验大气条件下进行时，推荐采用下述大气条件：温度：15℃~35℃；
相对湿度：45%~75%；
大气压力：86kPa～106kPa。
任何试验期间，允许温度最大变化率为1℃/10min，并在测试报告中注明实际的大气条件。4.1.3其他环境条件
外界磁场：除地磁场外，应使其他外界磁场小到可以忽略不计；机械振动：应使机械振动减少到可以忽略不计；模板测试地点应无爆炸危险，不含腐蚀性气体及导电尘埃。2动力条件
电压：土1%；
交流电源谐波含量：<5%：
直流电源纹波：<0.1%。
其他条件
4.3.1测量系统的精确度要求
供测试用的测量系统的精确度应不低于被测通道模板所规定精确度的4倍。连接测量系统后，测量系统本身不应对被测通道模板的输入、输出信号产生干扰或影响实际的输人、输出值。
4.3.2通道模板的预热
通道模板在接通电源后，按制造厂规定的时间进行预热。4.4试验前准备
在试验开始前允许校准零点和满量程值，记录实际情况。5AI通道模板的功能和基本性能检验5.1基本功能检查
5.1.1寻址功能检查
GB/T26804.4—2011
对被测通道模板的某一通道输入90%量程的被测信号，其他通道都输人零信号，然后使用测试检查程序进行测试，并在显示设备上观察，结果只有该通道有信号，其他通道均为零。按上述方法对每一通道都测试一遍，确认寻址功能正常。5.1.2校准功能检查
采用制造商规定的方法进行校准。5.2自诊断功能检查
人为设置故障，运行自诊断检查程序，检查自诊断功能。5.3基本性能检验
5.3.1精确度检验
AI通道模板的精确度为实测的平均误差与3倍均方根误差之和试验电路如图1所示，试验中若采用数字式标准信号源则不必使用信号源监测设备进行监测被
标准信号源
信号源监测
图1AI通道模板精确度检查试验电路示意图试验中，采样速度应取被测通道模板产品说明书的规定值。显示器
打印机
试验中，应根据被测AI通道模板各通道的量程大小，分别选定若干值为试验点，每一通道试验点数至少5个，要求均匀分布在整个量程范围内，同时各通道的试验点数还应与被测通道模板的精确度要求相称。
例如：某AI通道模板某一通道的测量范围为0V～5V，精确度为士0.2%FSR，则其量程为5V,试验点可选定为量程的0%，5%，20%，40%，50%，60%，80%，95%，100%共计9个点。精确度检查步骤如下：
a）任选一通道，先后加人选定的不同输入信号真值；使用测试检查程序，对每个测试点分别重复L次测试，重复次数L可以从32，64，128，256，b）
512，1024中任选一种，然后根据测得的数据，按公式（1）～公式（4)计算，分别计算每个测试点的平均误差与均方根误差。
（1）
GB/T26804.4—2011
式中：
X, -Xie
×100%
Z(X-x,)2
=；+3αj
x，—--—第i通道第i试验点测试共L次的平均值；X——第i通道第i试验点第k次实测值；L---重复测试次数；
———第i通道第i试验点的平均误差；Xijo————第i通道第j试验点输入信号真值；αj
第i通道第试验点的均方根误差；入————第i通道第试验点精确度。按照上述方法，对各通道进行测试，若有可能也可以多通道同时测试根据测试计算结果，选择各通道各测试点中的入，的最大值表示该模板的精确度。当以平均误差评定通道模板性能时，应选择测试结果中最大的平均误差来表示。5.3.2采样速度检验
.（2）
·（3）
（4）
任选两个通道（对于单通道模板可选择一个通道进行检查），在测量范围下限值的基础上，分别加入量程的5%和95%输入信号，以制造厂规定的最高采样速度进行交替采样测试，测试结果应符合规定精确度指标要求。用测量设备测定AI通道模板进行一次采样所用的时间，其倒数为采样速度。5.3.3输入阻抗检验
按照图1所示的电路，进行检验，由标准信号源给出一适当大小信号，由信号源监测设备监测到的模板输入端电压和电流之比为输人阻抗6AO通道模板的功能和基本性能检验6.1基本功能检查
6.1.1寻址功能检查
对被测AO通道模板某一通道送适当数据，其他各通道都送零数据，用检测设备进行检测，使用测试检查程序进行测试，结果应只有某一通道有相应的输出，其他通道均为零输出。按上述方法对每一通道都测试一遍，确认寻址功能正常。6.1.2校准功能检查
采用制造商规定的方法进行校准。6.2自诊断功能检查
人为设置故障，运行自诊断检查程序，检查自诊断功能，6.3基本性能检验
6.3.1精确度检验
使用测试检查程序测试检查基本误差。试验电路如图2所示。对被测A0通道模板的各通道均依次加入使输出信号的真值分别为量程的0%，5%，10%，20%，30%，40%，50%，60%，70%，80%，90%，95%，100%的数值量设定信号。在被测A0通道模板的输出端接上相应位数的检测设备（如果采用带打印机的数字万用表可将输出打印），显示输出并记录实际数据，计算各点误差值，上述方法重复测量3次或4次。取测的最大一个误差值作为被测通道模板的基本4
误差。
对于电压输出的AO通道模板，负载电阻R,取允许范围的最小值。对于电流输出的AO通道模板，负载电阻R,取允许范围的最大值。显示器
计算机
被测加通道模板
检测设备
图2AO通道模板精确度检查试验电路示意图6.3.2建立时间的检验
GB/T26804.4—2011
输人阶跃变化的数据使输出模拟量按满量程跳变，用检测设备观察建立时间。6.3.3带载能力的检验
6.3.3.1检验说明
对于带载能力的检验，本标准只给出输出负载影响的检验方法，由电压(或电流)稳定度衡量。带载能力的其他指标由制造商规定检验方法。6.3.3.2电压输出型
首先，把被测AO通道模板的某一通道输出电压调整到量程或范围的50%（对于单极性AO通道模板调整到量程的50%，对于双极性AO通道模板调整到范围上限值的50%）试验时使输出负载电阻R，在允许的范围内变化。取最小负载作为一个测试点，重复测量输出电压4次，计算平均值X1，然后取最大负载作为另一个测试点，重复测量输出电压4次，计算平均值X2。根据上述测试结果按式（5)计算AO通道模板输出电压的稳定度。x,-x
×100%
6.3.3.3电流输出型
首先，把被测AO通道模板的某一通道输出电流调整到量程的50%·（5）
试验时使输出负载R在允许范围内变化。取最小负载作为一个测试点，重复测量输出电流4次，计算平均值X，，然后取最大输出负载作为一个测试点，重复测量输出电流4次，计算平均值X，。根据上述测试结果，按式（6)计算AO通道模板输出电流的稳定度：。Q:
×100%
AO通道模板的其余各通道用同样方法检查输出负载影响，确认是否符合产品标准所规定的技术指标。
7结构尺寸和外观检查
7.1结构尺寸检查
用测量法进行检查。
7.2外观检查
用目测法进行检查。
8电源适应能力试验
8.1电源电压暂降影响试验
按GB/T17626.11一2008规定的程序和方法进行试验5
