【国家标准】 工业过程控制阀 第4部分:检验和例行试验

本网站 发布时间: 2026-07-19

基本信息

  • 标准号:

    GB/T 17213.4-2015

  • 标准名称:

    工业过程控制阀 第4部分:检验和例行试验

  • 标准类别:

    国家标准(GB)

  • 发布日期:

    2015-12-10
  • 实施日期:

    2016-07-01
  • 出版语种:

    简体中文
  • 下载格式:

    .pdf .zip
  • 下载大小:

    2.94 MB

手机扫码下载更方便

标准分类号

关联标准

出版信息

  • 出版社:

    中国标准出版社
  • 页数:

    20页
  • 标准价格:

    38.0
  • 出版日期:

    2016-07-01

其他信息

  • 起草人:

    王炯、李明华、廖建民、沈惟、沈剑标、张世淑、张德贤、范萍、蔡加潮、杨建文、林锋、王汉克、左兵、高强、张永亮、巴荣明、李展其、何文光、马玉山、许春良、陈彦、孟少新、陈大军、蔡克坚、蒋唐锦、李俊、蔡东武
  • 起草单位:

    上海工业自动化仪表研究院
  • 归口单位:

    全国工业过程测量控制和自动化标准化技术委员会(SAC/TC124)
  • 提出单位:

    中国机械工业联合会
  • 发布部门:

    中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介标准简介/下载

点击下载

标准简介:

GB/T17213的本部分规定了按照 GB/T17213其他各部分制造的控制阀的检验和例行试验要求。 本部分仅适用于压力等级不超过 PN420(2500级)的控制阀。对执行机构的要求仅适用于气动执行机构。 本部分不适用于在放射性工作环境、防火试验环境或其他危险工作环境中使用的各类控制阀。如果涉及危险工作环境的有关标准与本部分相矛盾时,应以该标准为准。 注:通过买方和制造商之间的协商,本标准可适用于更高的压力等级。
GB/T17213《工业过程控制阀》分为以下部分:
———第1部分:控制阀术语和总则(GB/T17213.1);
———第2-1部分:流通能力 安装条件下流体流量的计算方程式(GB/T17213.2);
———第2-3部分:流通能力 试验程序(GB/T17213.9);
———第2-4部分:流通能力 固有流量特性和可调比(GB/T17213.10);
———第2-5部分:流通能力 流体流经级间恢复多级控制阀的计算公式(GB/T17213.17);
———第3-1部分:尺寸 两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰端面的间距(GB/T17213.3);
———第3-2部分:尺寸 角行程控制阀(蝶阀除外)的端面距(GB/T17213.11);
———第3-3部分:尺寸 对焊式两通球形直通控制阀的端距(GB/T17213.12);
———第4部分:检验和例行试验(GB/T17213.4);
———第5部分:标志(GB/T17213.5);
———第6-1部分:定位器与控制阀执行机构 连接的安装细节 定位器在直行程执行机构上的安装(GB/T17213.6);
———第6-2部分:定位器与控制阀执行机构 连接的安装细节 定位器在角行程执行机构上的安装(GB/T17213.13);
———第7部分:控制阀数据单(GB/T17213.7);
———第8-1部分:噪声的考虑 实验室内测量空气动力流流经控制阀产生的噪声(GB/T17213.8);
———第8-2部分:噪声的考虑 实验室内测量液动流流经控制阀产生的噪声(GB/T17213.14);
———第8-3部分:噪声的考虑 空气动力流流经控制阀产生的噪声预测方法(GB/T17213.15);
———第8-4部分:噪声的考虑 液动流流经控制阀产生的噪声预测方法(GB/T17213.16);
———第9部分:阶跃输入响应测量的试验程序(GB/T17213.18)。
本部分为 GB/T17213的第4部分。
本部分按照 GB/T1.1—2009给出的规则起草。
本部分 代 替 GB/T 17213.4—2005《工 业 过 程 控 制 阀 第 4 部 分:检 验 和 例 行 试 验 》。 与GB/T17213.4—2005 相比,主要技术变化如下:
———删除了原标准第4章“由买方提供的资料”(见 GB/T17213.4—2005的第4章);
———删除了原标准第5章“检验”(见 GB/T17213.4—2005的第5章);
———修改了对压力测量仪表的规定(见5.1.2,GB/T17213.4—2005的6.2);
———增加了对试验介质中气体温度的规定(见5.2b,GB/T17213.4—2005的7.1.1b);
———增加了对试验装置的要求(见5.3,GB/T17213.4—2005的7.1.2);
———液体静压试验中,增加了对验收标准的规定(见5.4.4,GB/T17213.4—2005的7.2.4);
———修改了对填料试验相关要求的规定(见5.6,GB/T17213.4—2005的7.2.5);
———“各泄漏等级的阀座最大允许泄漏量”一表中,第 V 级增加了试验介质为 G(气体)时的相关要求;(见表3,GB/T17213.4—2005的表3;以及见表 A.1,GB/T17213.4—2005的表 A.1);
———删除了对带定位器的双作用执行机构控制阀的试验规定(见5.7.3,GB/T17213.4—2005的8.2.3);
———“死区的最大推荐值”一表中,增加了阀类型“带定位器但经人为脱离的控制阀”,并给出其死区最大推荐值(见表4,GB/T17213.4—2005的表4);
———附加试验中增加了“流通能力”这一项(见4.6,GB/T17213.4—2005的第9章)。
本部分使用翻译法等同采用IEC60534-4:2006《工业过程控制阀 第4部分:检验和例行试验》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:
———GB/T17213(所有部分) 工业过程控制阀[IEC60534(所有部分)]
———GB/T18271(所有部分) 过程测量和控制装置 通用性能评定方法和程序[IEC61298(所有部分)]
本部分由中国机械工业联合会提出。
本部分由全国工业过程测量控制和自动化标准化技术委员会(SAC/TC124)归口。
本部分负责起草单位:上海工业自动化仪表研究院。
本部分参加起草单位(按汉语拼音顺序排列):艾默生过程管理(天津)阀门有限公司、重庆川仪调节阀有限公司、重庆世壮仪器仪表有限公司、富阳南方阀业有限公司、杭州良工阀门有限公司、上海阀特流体控制阀门有限公司、上海自仪股份自动化仪表七厂、天津精通控制仪表技术有限公司、无锡智能自控工程股份有限公司、吴忠仪表有限责任公司、浙江澳翔自控科技有限公司、浙江派沃自控仪表有限公司、浙江三方控制阀股份有限公司、浙江永盛仪表有限公司、浙江中德自控阀门有限公司。
本部分主要起草人:王炯、李明华、廖建民、沈惟、沈剑标、张世淑、张德贤、范萍、蔡加潮、杨建文、林锋、王汉克、左兵、高强、张永亮、巴荣明、李展其、何文光、马玉山、许春良、陈彦、孟少新、陈大军、蔡克坚、蒋唐锦、李俊、蔡东武。
本部分于2005年9月首次发布,本次为第一次修订。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC60534(所有部分) 工业过程控制阀(Industrial-processcontrolvalves)
IEC61298(所有部分) 过程测量和控制装置 通用性能评定方法和程序(Processmeasurement
andcontroldevices—Generalmethodsandproceduresforevaluatingperformance)

标准内容标准内容

部分标准内容:

ICS 23.060.40; 25.040.40 N16 GB 中华人民共和国国家标准 GB/T 17213.4—2015/IEC 60534-4:2006 代替GB/T 17213.4—2005 工业过程控制阀 第4部分:检验和例行试验 Industrial-process control valves — Part 4: Inspection and routine testing (IEC 60534-4:2006, IDT) 2015-12-10 发布 2016-07-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 GB/T 17213《工业过程控制阀》分为以下部分: 第1部分:控制阀术语和总则(GB/T 17213.1); 第2-1部分:流通能力安装条件下流体流量的计算方程式(GB/T 17213.2); 第2-3部分:流通能力试验程序(GB/T 17213.9); 第2-4部分:流通能力固有流量特性和可调比(GB/T 17213.10); 第2-5部分:流通能力流体流经级间恢复多级控制阀的计算公式(GB/T 17213.17); 第3-1部分:尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰端面的间距(GB/T 17213.3); 第3-2部分:尺寸角行程控制阀(蝶阀除外)的端面距(GB/T 17213.11); 第3-3部分:尺寸对焊式两通球形直通控制阀的端距(GB/T 17213.12); 第4部分:检验和例行试验(GB/T 17213.4); 第5部分:标志(GB/T 17213.5); 第6-1部分:定位器与控制阀执行机构连接的安装细节,定位器在直行程执行机构上的安装(GB/T 17213.6); 第6-2部分:定位器与控制阀执行机构连接的安装细节,定位器在角行程执行机构上的安装(GB/T 17213.13); 第7部分:控制阀数据单(GB/T 17213.7); 第8-1部分:噪声的考虑 实验室内测量空气动力流流经控制阀产生的噪声(GB/T 17213.8); 第8-2部分:噪声的考虑 实验室内测量液动流流经控制阀产生的噪声(GB/T 17213.14); 第8-3部分:噪声的考虑 空气动力流流经控制阀产生的噪声预测方法(GB/T 17213.15); 第8-4部分:噪声的考虑 液动流流经控制阀产生的噪声预测方法(GB/T 17213.16); 第9部分:阶跃输入响应测量的试验程序(GB/T 17213.18)。 本部分为GB/T 17213的第4部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替GB/T 17213.4—2005《工业过程控制阀 第4部分:检验和例行试验》。 与GB/T 17213.4—2005相比,主要技术变化如下: - 删除了原标准第4章“由买方提供的资料”(见GB/T 17213.4—2005的第4章); - 删除了原标准第5章“检验”(见GB/T 17213.4—2005的第5章); - 修改了对压力测量仪表的规定(见5.1.2,GB/T 17213.4—2005的6.2); - 增加了对试验介质中气体温度的规定(见5.2b,GB/T 17213.4—2005的7.1.1b); - 增加了对试验装置的要求(见5.3,GB/T 17213.4—2005的7.1.2); - 液体静压试验中,增加了对验收标准的规定(见5.4.4,GB/T 17213.4—2005的7.2.4); - 修改了对填料试验相关要求的规定(见5.6,GB/T 17213.4—2005的7.2.5); - “各泄漏等级的阀座最大允许泄漏量”一表中,第V级增加了试验介质为G(气体)时的相关要求;(见表3,GB/T 17213.4—2005的表3;以及见表A.1,GB/T 17213.4—2005的表A.1); - 删除了对带定位器的双作用执行机构控制阀的试验规定(见5.7.3,GB/T 17213.4—2005的8.2.3); - “死区的最大推荐值”一表中,增加了阀类型“带定位器但经人为脱离的控制阀”,并给出其死区最大推荐值(见表4,GB/T 17213.4—2005的表4); - 附加试验中增加了“流通能力”这一项(见4.6,GB/T 17213.4—2005的第9章)。 本部分使用翻译法等同采用IEC 60534-4:2006《工业过程控制阀 第4部分:检验和例行试验》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下: GB/T 17213(所有部分) 工业过程控制阀 [IEC 60534(所有部分)] GB/T 18271(所有部分) 过程测量和控制装置通用性能评定方法和程序 [IEC 61298(所有部分)] 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会(SAC/TC124)归口。 本部分负责起草单位:上海工业自动化仪表研究院。 本部分参加起草单位(按汉语拼音顺序排列):艾默生过程管理(天津)阀门有限公司、重庆川仪调节阀有限公司、重庆世壮仪器仪表有限公司、富阳南方阀业有限公司、杭州良工阀门有限公司、上海阀特流体控制阀门有限公司、上海自仪股份自动化仪表七厂、天津精通控制仪表技术有限公司、无锡智能自控工程股份有限公司、吴忠仪表有限责任公司、浙江澳翔自控科技有限公司、浙江派沃自控仪表有限公司、浙江三方控制阀股份有限公司、浙江永盛仪表有限公司、浙江中德自控阀门有限公司。 本部分主要起草人:王炯、李明华、廖建民、沈惟、沈剑标、张世淑、张德贤、范萍、蔡加潮、杨建文、林锋、王汉克、左兵、高强、张永亮、巴荣明、李展其、何文光、马玉山、许春良、陈彦、孟少新、陈大军、蔡克坚、蒋唐锦、李俊、蔡东武。 本部分于2005年9月首次发布,本次为第一次修订。 1 范围 本部分规定了按照GB/T 17213其他各部分制造的控制阀的检验和例行试验要求。 本部分仅适用于压力等级不超过PN420(2500级)的控制阀。对执行机构的要求仅适用于气动执行机构。 本部分不适用于在放射性工作环境、防火试验环境或其他危险工作环境中使用的各类控制阀。如果涉及危险工作环境的有关标准与本部分相矛盾时,应以该标准为准。 注:通过买方和制造商之间的协商,本标准可适用于更高的压力等级。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 IEC 60534(所有部分) 工业过程控制阀(Industrial-process control valves) IEC 61298(所有部分) 过程测量和控制装置通用性能评定方法和程序(Process measurement and control devices — General methods and procedures for evaluating performance) 3 术语和定义 IEC 60534-1及IEC 60534其他各部分界定的术语和定义以及下列术语和定义适用于本文件。 3.1 弹簧范围 (bench range) 在阀内无压力但有摩擦力时执行机构在正、反两个方向上均能达到其额定行程的压力范围。 注:执行机构的实际操作范围,即当阀安装在实际工作条件下时,会与弹簧范围不一致。 3.2 死区 (dead band) 输入变量的反向变化不至引起输出变量有任何可察觉变化的有限数值区间(见图1b)。 3.3 死区误差 (dead band error) (整个测量范围中)死区的最大间隔值。 3.4 回差 (hysteresis) 装置或仪表依据施加输入值的方向顺序给出对应于其输入值的不同输出值的特性(见图1c)。 3.5 滞环误差 (hysteresis error) 全范围上行程和下行程移动减去死区值后得到的被测变量两条校准曲线间的最大偏差(见图1a)。 3.6 型式检验和试验 (type inspection and testing) 由制造商根据自己的程序进行的检验和试验,以评定由同一生产程序生产出来的产品是否都符合订货单的要求。检验和试验的产品不一定就是实际提供的产品。 3.7 实际检验和试验 (actual inspection and testing) 在交货前,根据订货单的技术要求对所交付产品或部件进行的检验和试验,以检验这些产品是否符合订货单的要求。 4 要求 所有控制阀都应进行表1中列出的强制性试验。附加试验可由制造商与买方协商同意后进行。 表1 试验 种类 | 试验 | 参考 ---|---|--- M | 壳体液体静压 | 4.1和5.4 M | 阀座泄漏量 | 4.2和5.5 S | 填料 | 4.3和5.6 M | 额定行程(注1) | 4.4和5.7 S | 死区(注1) | 4.5和5.8 S | 流通能力 | 4.6和IEC 60534-2-3 S | 流量特性 | 4.6和IEC 60534-2-4 注1:控制阀在工厂内静态条件下的试验结果通常与工作

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。解压密码 www.bzxz.net
📥 下载资源 直接下载解压密码 www.bzxz.net
夸克网盘 标准名称:工业过程控制阀 第4部分:检验和例行试验 下载大小:2.94 MB · zip
💡 点击“前往下载”将跳转至网盘页面,无需提取码,可直接保存文件。 遇到问题?
标准图片预览标准图片预览

标准图片预览:

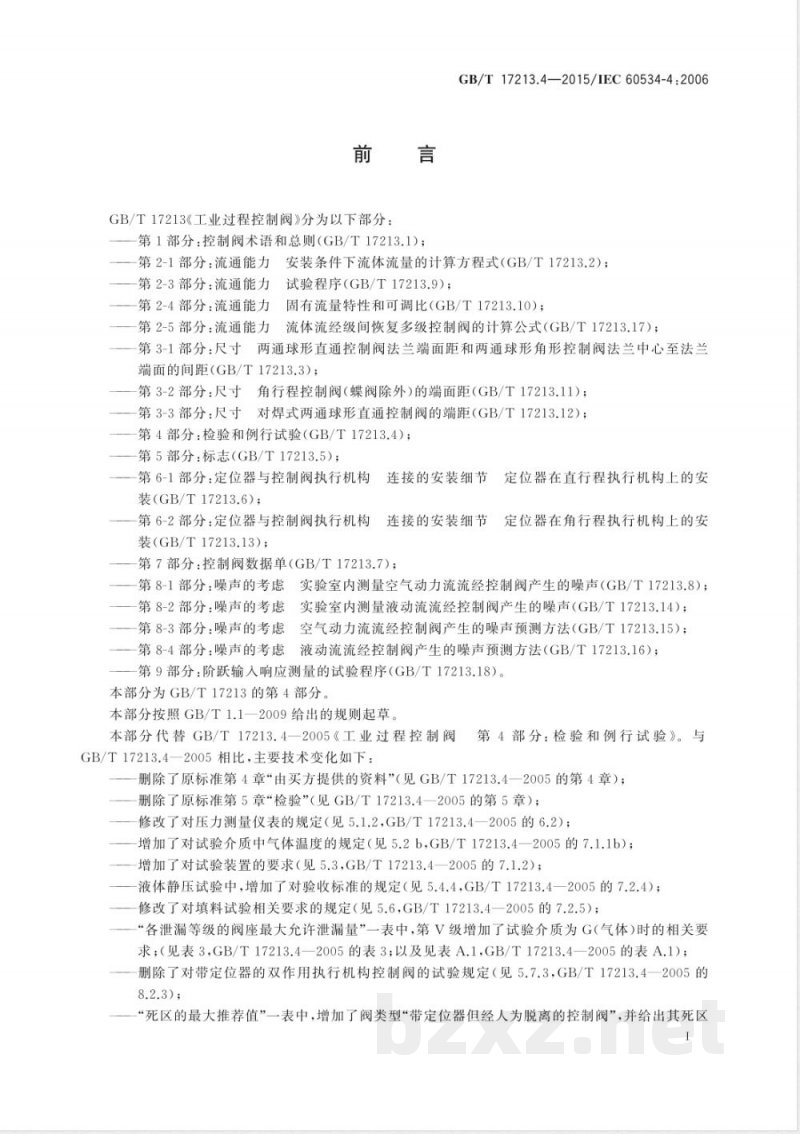

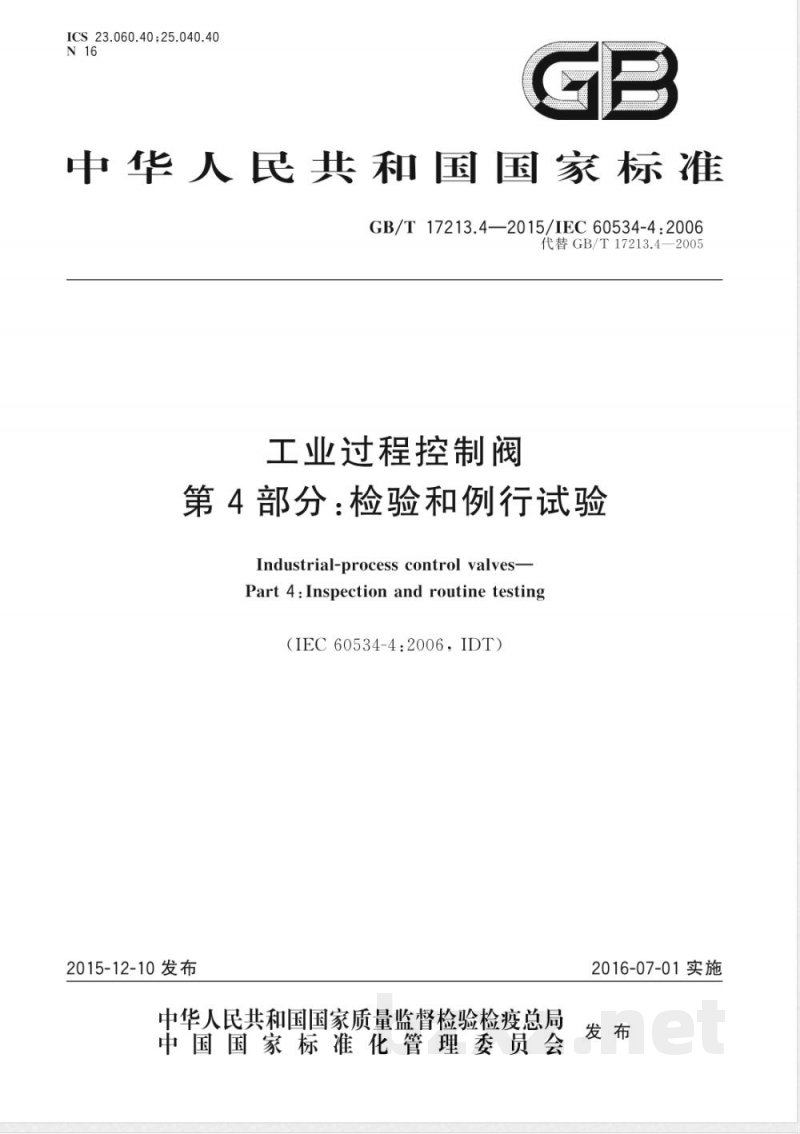

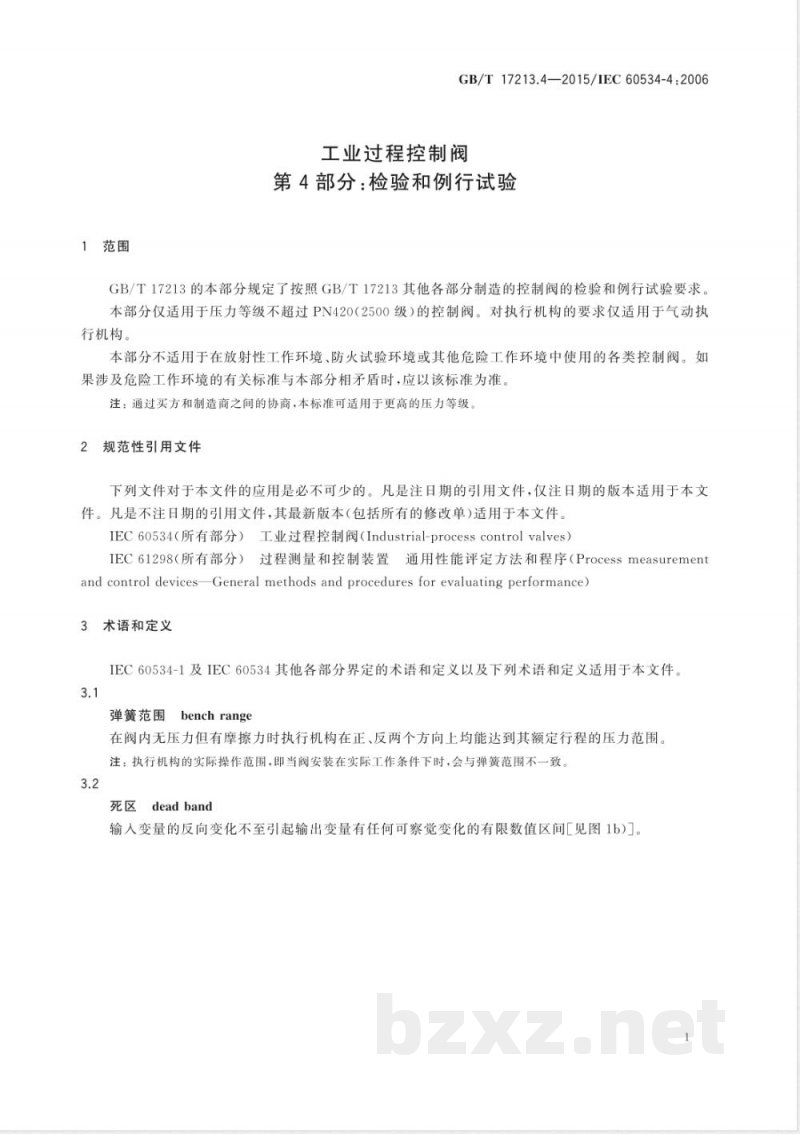

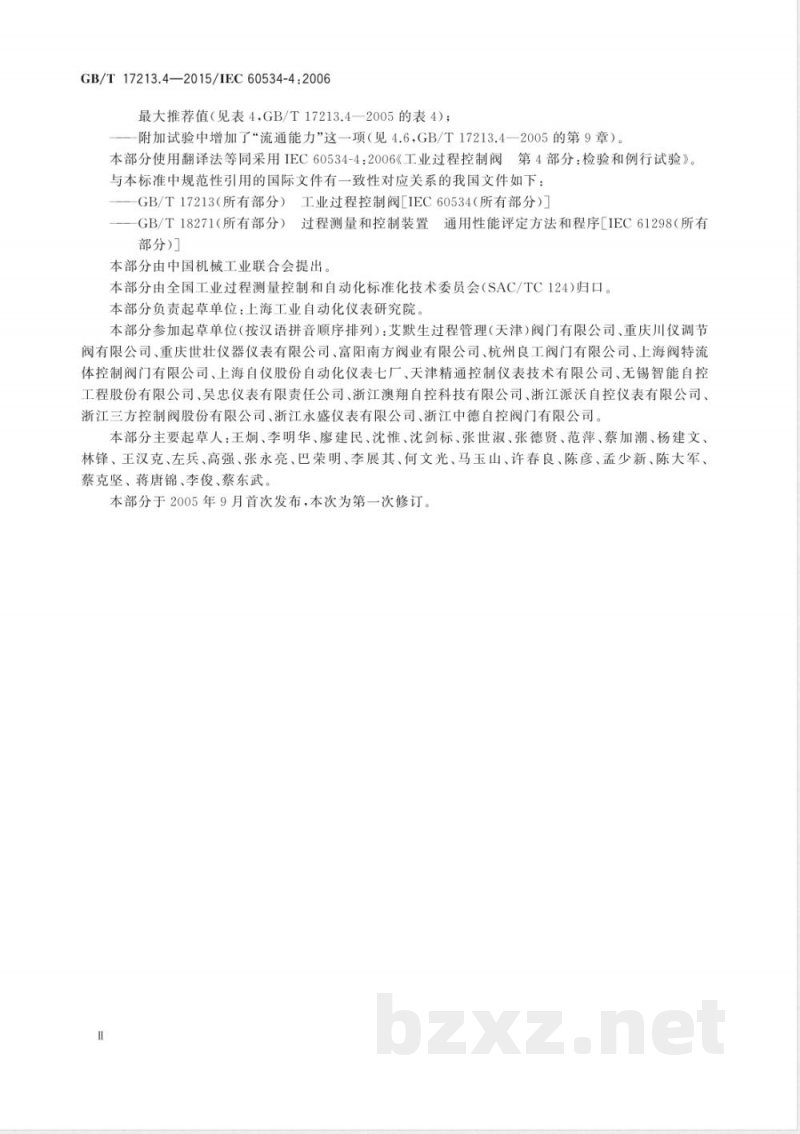

GB/T 17213.4-2015工业过程控制阀 第4部分:检验和例行试验
