【国家标准】 工业过程控制系统用变送器 第3部分：智能变送器性能评定方法

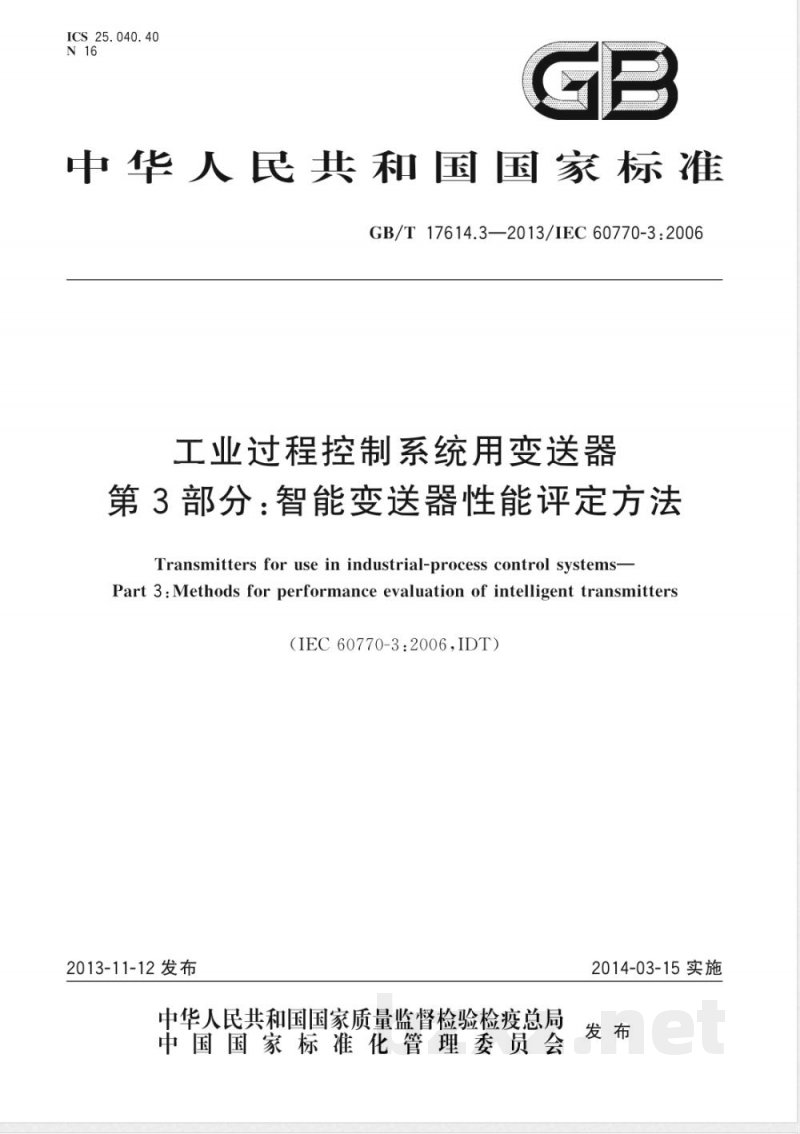

ICS 25.040.40
中华人民共和国国家标准國
GB/T 17614.3—2013/IEC 60770-3:2006工业过程控制系统用变送器
第3部分：智能变送器性能评定方法Transmitters for use in industrial-process control systems-Part 3 : Methods for performance evaluation of intelligent transmitters（IEC60770-3:2006,IDT）
2013-11-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-03-15实施

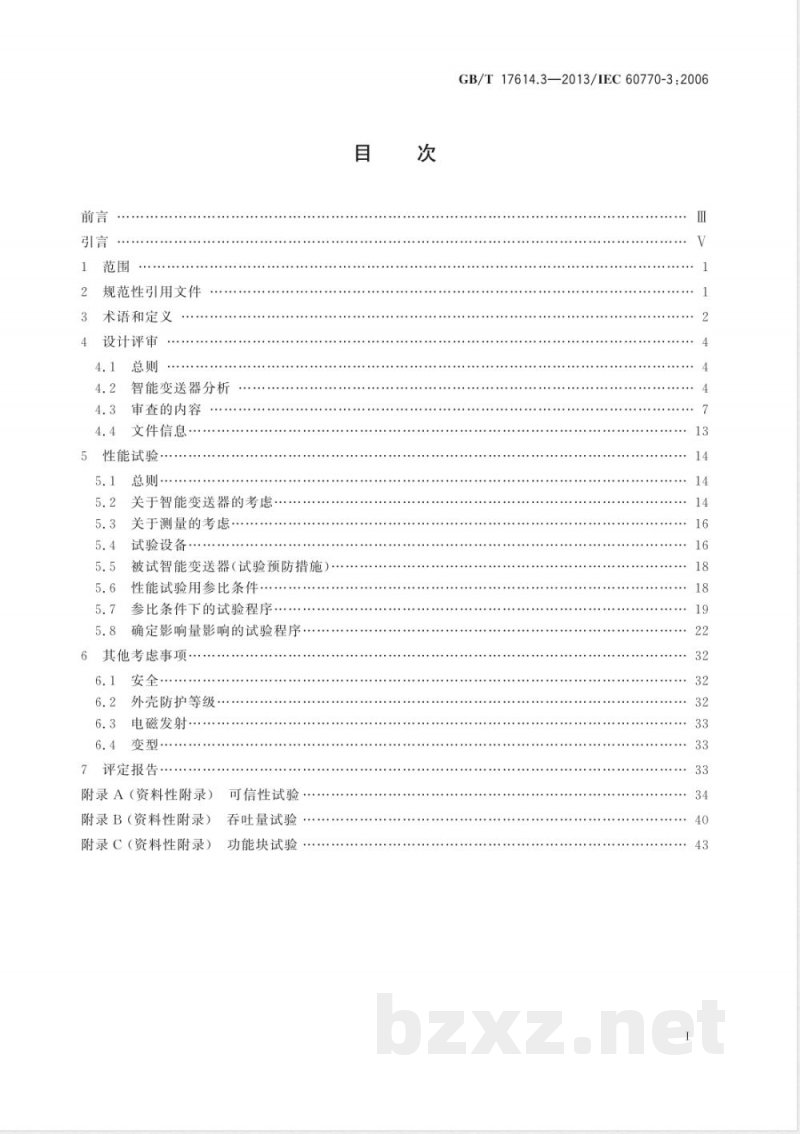

规范性引用文件
术语和定义
设计评审
智能变送器分析
审查的内容
文件信息
5性能试验
总则·
关于智能变送器的考虑
关于测量的考虑·
试验设备
被试智能变送器（试验预防措施）性能试验用参比条件·
参比条件下的试验程序，
确定影响量影响的试验程序，
6其他考虑事项·
安全·
6.2外壳防护等级，
6.3电磁发射.
7评定报告·
附录A（资料性附录）可信性试验附录B（资料性附录）吞吐量试验附录C（资料性附录）
功能块试验
GB/T17614.3—2013/IEC60770-3:200613

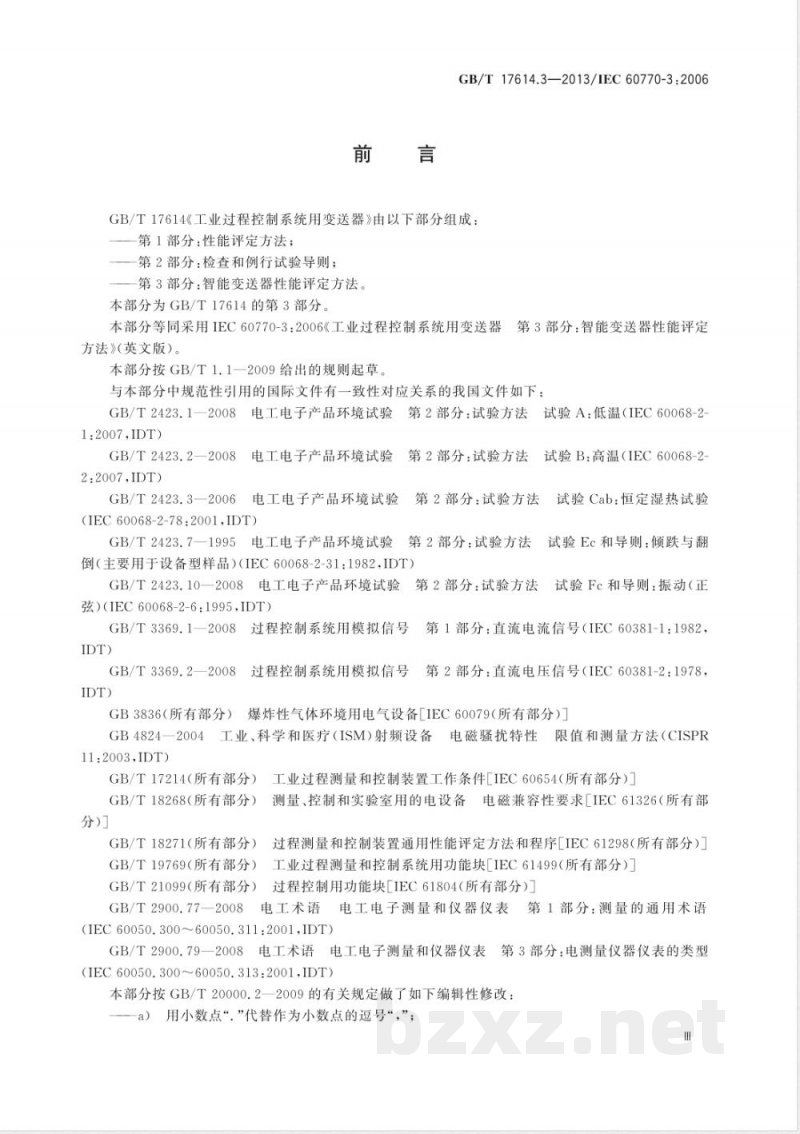

GB/T17614.3—2013/IEC60770-3:2006GB/T17614《工业过程控制系统用变送器》由以下部分组成：一第1部分：性能评定方法；
第2部分：检查和例行试验导则；第3部分：智能变送器性能评定方法。本部分为GB/T17614的第3部分。本部分等同采用IEC60770-3：2006《工业过程控制系统用变送器第3部分：智能变送器性能评定方法》（英文版）。
本部分按GB/T1.1一2009给出的规则起草。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-21:2007,IDT)
GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,IDT)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（IEC60068-2-78:2001,IDT)
GB/T2423.7一1995电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品）（IEC60068-2-31：1982，IDT）GB/T2423.10—2008电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦)（IEC60068-2-6：1995,IDT）GB/T3369.1—2008过程控制系统用模拟信号第1部分：直流电流信号（IEC60381-1：1982，IDT)
GB/T3369.2—2008过程控制系统用模拟信号第2部分：直流电压信号（IEC60381-2：1978，IDT)
GB3836（所有部分）爆炸性气体环境用电气设备[IEC60079（所有部分）GB4824一2004工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法（CISPR11:2003,IDT)
GB/T17214（所有部分）工业过程测量和控制装置工作条件［IEC60654（所有部分）GB/T18268（所有部分）测量、控制和实验室用的电设备电磁兼容性要求［IEC61326（所有部分）
GB/T18271（所有部分）过程测量和控制装置通用性能评定方法和程序[IEC61298（所有部分）GB/T19769（所有部分）工业过程测量和控制系统用功能块[IEC61499（所有部分）GB/T21099（所有部分）过程控制用功能块IEC61804（所有部分）GB/T2900.77一2008电工术语电工电子测量和仪器仪表第1部分：测量的通用术语(IEC60050.30060050.311:2001,IDT)GB/T2900.79一2008电工术语电工电子测量和仪器仪表第3部分：电测量仪器仪表的类型(IEC60050.300~60050.313:2001,IDT)本部分按GB/T20000.2一2009的有关规定做了如下编辑性修改：a）用小数点“.”代替作为小数点的逗号“，”；Ⅲ
GB/T17614.3—2013/1EC60770-3：2006添加了2个规范性引用文件，GB/T19767基于微处理仪表的评定方法（IEC/TS62098，b）
IDT），和GB/T18272工业过程测量和控制系统评估中系统特性的评定（IEC61069，IDT），这些文件多处被引用；
将第4章、第5章、附录A和附录B开始部分的悬置段落编为标题为“总则”的条，其他条目编号做相应的改动；
所有“注”由条和段的开始处移到条和段的下方；表的脚注符号改为无括号的小写字母；原文各部分使用列项符号时，各层次符号不统一，现全文采用统一符号规定；删除了5.3.2的悬置段：“对单变量（见表10），测量程序由5.3.2.1和5.3.2.2描述”；给附录C的各带标题的段落加了附录章编号-h）
本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。本部分起草单位：上海工业自动化仪表研究院、重庆川仪总厂有限公司、福建上润精密仪器有限公司、上海自动化仪表股份有限公司、天津肯泰仪表有限公司、机械工业仪器仪表综合技术经济研究所、西南大学、重庆市计量质量检测研究院。本部分主要起草人：范铠、王骏、李明华、唐军、戈剑、田泉林、王洪明、周雪莲、王刚、耿东汉、盛贻仁、柳晓菁。
GB/T17614.3—2013/IEC60770-3:2006用于工业过程控制系统的新型变送器现在普遍配备了微处理器，采用了数字数据处理和通信方法、辅助传感元件和人工智能。这使得它们比传统模拟变送器更加复杂，同时赋予它们相当可观的附加值。智能变送器是一种在运行中采用数字数据处理和通信方法来执行其功能、保护和传送数据与信息的装置。它可能配备有支持智能变送器主要功能的附加传感元件和功能单元。比如，各种附加的功能单元可以提高准确度和范围度、自诊断能力、报警和状态监视。因此，与准确度相关的性能试验，虽然仍是评定的主要方面之一，但已经不足以显示灵活性，能力和其他与工程、安装、可维护性、可靠性、可操作性相关的特征。
由于智能变送器的复杂性，评定机构和制造商之间宜建立紧密的协作关系。在确立试验程序时，应关注制造商的产品技术参数，而且应邀请制造商对试验程序及结果提出意见。在试验机构提出的报告中应包含制造商对试验结果的意见。本部分的主体，主要致力于构建一种用于智能变送器的设计评审和性能试验应遵循的方法。很多情况下，智能变送器也具备可被整合在数字通信（总线）系统当中，与其他各种设备协调工作的能力。这时可信性、可（互）操作性和实时性能都是重要问题。这些方面的试验很大程度上取决于智能变送器的内部结构，以及总线系统的体系结构和规模。附录A、附录B、附录C给出一个非强制性的方法和框架，用于在特定情况下设计可信性、吞吐量试验和功能块试验的特定评定程序。当不必要或不可能按照本部分进行全性能试验时，那些需要做的试验应按本部分相关条款进行试验和报告结果。这种情况下，试验报告应说明它没有包括本部分规定的所有试验。此外，为了给报告阅读者一个清晰的概貌，应该列出省略的项目。V
1范围
GB/T17614.3—2013/IEC60770-3:2006工业过程控制系统用变送器
第3部分：智能变送器性能评定方法GB/T17614的本部分规定了以下方法和方法论·方法
智能变送器的功能性和智能程度的评价方法；智能变送器的操作特性及静态、动态性能的试验方法·方法论
确定可靠性和故障探测诊断特性的方法论；确定智能变送器在通信网络中的通信能力的方法论。这些方法和方法论，适用于把一个或多个物理量、化学量或电量转换成通信网络用数字信号或转换成模拟电信号（见IEC60381)的智能变送器。GB/T17614的本部分所列方法和方法论主要用于：制造商确定自己产品的性能；
用户或独立测试试验室检验设备性能。建议智能变送器的制造商在早期开发阶段就应用GB/T17614的本部分。本部分通过以下方面对智能变送器的设计评审提供指导：以结构化的方法对硬件和软件设计做评审的检查表；一在不同环境和运行条件下对性能、可信性和操作性进行测量和分级的试验方法；获得报告数据的方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC610101:2001,IDT)
GB/T16842—2008外壳对人和设备的防护检验用试具（IEC61032：1997，IDT）GB/T17614.1一2008工业过程控制系统用变送器第1部分：性能评定方法（IEC60770-1：1999IDT)
GB/T18272（所有部分）工业过程测量和控制系统评估中系统特性的评定（IEC61069（所有部分）,IDT）
GB/T19767一2005基于微处理器仪表的评定方法（IEC/TS62098：2000，IDT）IEC60050-300国际电工词汇（IEV）电工和电子测量与测量仪表第311部分：测量的通用术语第312部分：电工测量通用术语第313部分：电测量仪器仪表的类型第314部分：按仪表分类的专用术语（International ElectrotechnicalVocabulary（IEV)—Electrical and electronic measurementsand measuring instruments—Part 31l: General terms relating to measurements—Part 312: GeneralGB/T17614.3—2013/IEC60770-3:2006terms relating to electrical measurements—-Part 313: Types of electricalmeasuring instruments—Part314:Specific terms according to the type of instrument)IEC60068-2-1环境试验第2部分：试验试验A：低温（Environmentaltesting一Part2：Tests. Tests A:Cold)
IEC60068-2-2环境试验第2部分：试验试验B：高温（Environmentaltesting—Part2：TestsTests B:Dry heat)
IEC60068-2-6环境试验第2部分：试验试验Fc：振动（正弦）（Environmentaltesting一Part2:Tests—Test Fc:Vibration (sinusoidal))IEC60068-2-31环境试验第2部分：试验试验Ec：倾跌与翻倒（主要用于设备型样品）（Environmental testingPart2:Tests.TestEc:Drop andtopple,primarilyforequipment-type specimens)IEC60068-2-78环境试验第2部分：试验试验Cab：恒定湿热试验（EnvironmentaltestingPart 2-78:Tests-Test Cab:Damp heat,steady state)IEC60079（所有部分）爆炸性气体环境用电气设备（Electricalapparatusforexplosivegasatmospheres）
IEC60381（所有部分）过程控制系统用模拟信号（Analoguesignalsforprocesscontrolsystems）IEC60654（所有部分）工业过程测量和控制装置工作条件（Operatingconditionsforindustrialprocess measurement and control equipment)IEC60721-3（所有部分）环境条件分类第3部分：环境参数和严酷度组的分类（Classificationof environmental conditions—Part 3:Classification of groups of environmental parameters and theirseverities)
IEC61158（所有部分）测量和控制的数字数据通信工业控制系统用现场总线（Digitaldatacommunications for measurement and control-Fieldbus for use in industrial control systems)IEC61298（所有部分）过程测量和控制装置通用性能评定方法和程序（Processmeasurementand control devices—General methods and procedures for evaluating performance)IEC61326测量、控制和实验室用的电设备电磁兼容性要求（Electricalequipmentformeasurement，control and laboratoryuse-EMC requirements)IEC61499（所有部分）功能块（Functionblocks）IEC61804（所有部分）过程控制用功能块（Functionblocks（FB）forprocesscontrol）CISPR11工业、科学和医疗（ISM)射频设备电磁骚扰特性限值和测量方法（Industrial，sci-entific and medical （ISM)radio-frequency equipment—Electromagnetic disturbance characteristicsLimits and methods of measurement)3术语和定义
GB/T17614.1一2008和IEC60050-300界定的术语和定义，以及下列术语和定义适用于GB/T17614的本部分。
智能变送器intelligenttransmitter具有与外部系统和操作人员双向通信手段，用于发送测量、状态信息，接收和处理外部命令的变送器。
单变量智能变送器intelligentsinglevariabletransmitten测量单一物理量的智能变送器。2
多变量智能变送器
intelligentmultivariabletransmitterGB/T17614.3—2013/IEC60770-3:2006测量两个或者两个以上相同或者不同物理量的智能变送器。调整adjustment
使测量仪表的示值与给定的被测值一致的系列操作。注1：使仪表的示值为零，与被测量的给定零值相一致的系列操作称为“调零”注2：许多制造商使用“校准”一词表示零位、量程、线性和一致性的调整用户调整
user adjustment
制造商指定由用户实施的调整。校准
calibration
在规定条件下，借助参比标准建立示值与测量结果之间关系的系列操作。注：示值与测量结果之间的关系通常可以用校准图表表达。tuning
为获得稳定和理想的测量而调整仪表各项参数的过程。包括从“反复试验”到由制造商提供专门的自动程序等各种形式。
基本负荷
厅baseload
执行基本功能所需的最小软件量。3.9
号signalgeneraton
信号发生器
提供智能变送器被测物理量的装置或设备。信号发生器的输出无论在参比条件下还是在可控的规定工作条件范围内都应准确并可溯源到国际标准。3.10
Econfiguring
为某种应用的需要指定智能变送器执行特定功能的过程。3.11
configurability
组态能力下载标准就来标准下载网
智能变送器所拥有的功能可适应各种应用的广度。3.12
set-up
组态，校准和整定智能变送器以优化测量的过程。3.13
死区dead band
输入变量的逆向变化不至引起输出变量有任何可察觉变化的有限数值区间。注：死区可能完全由数据处理子系统和电输出系统的数字处理分辨力确定。3.14
运行模式
operatingmode
选定的智能变送器运行方式。
