【国家标准】 船舶和海上技术 船用磁罗经、罗经柜和方位读数仪

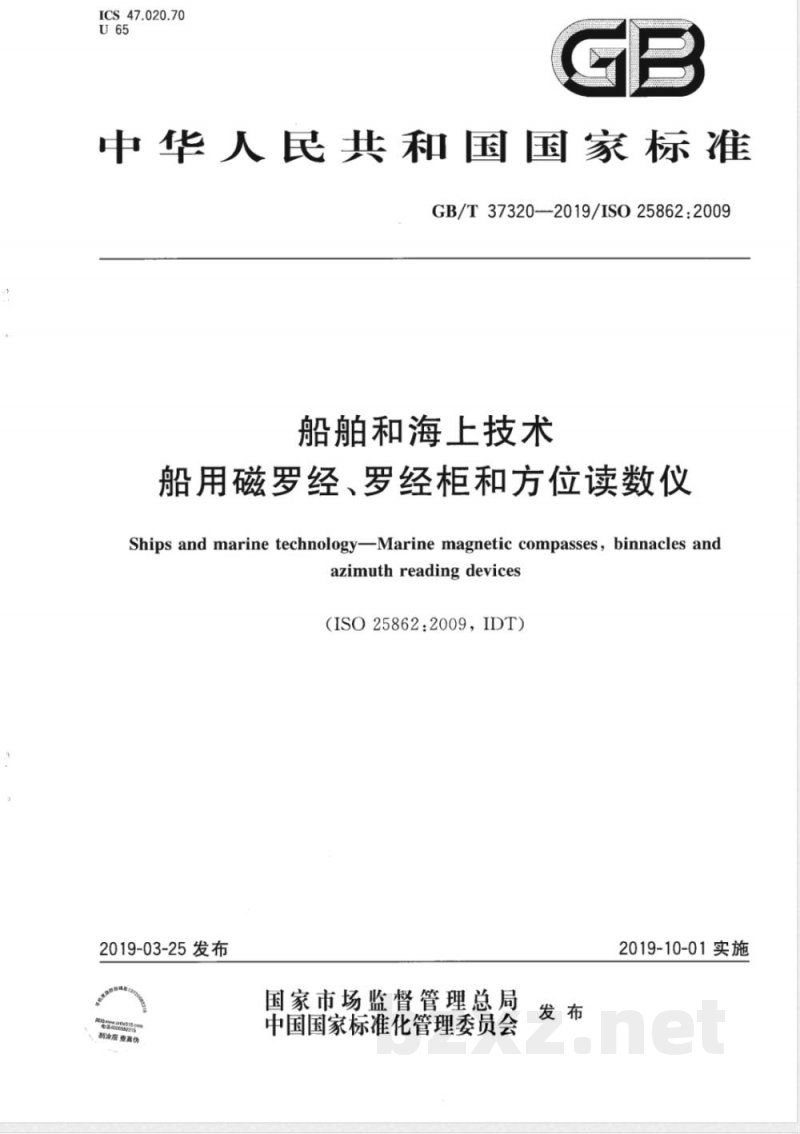

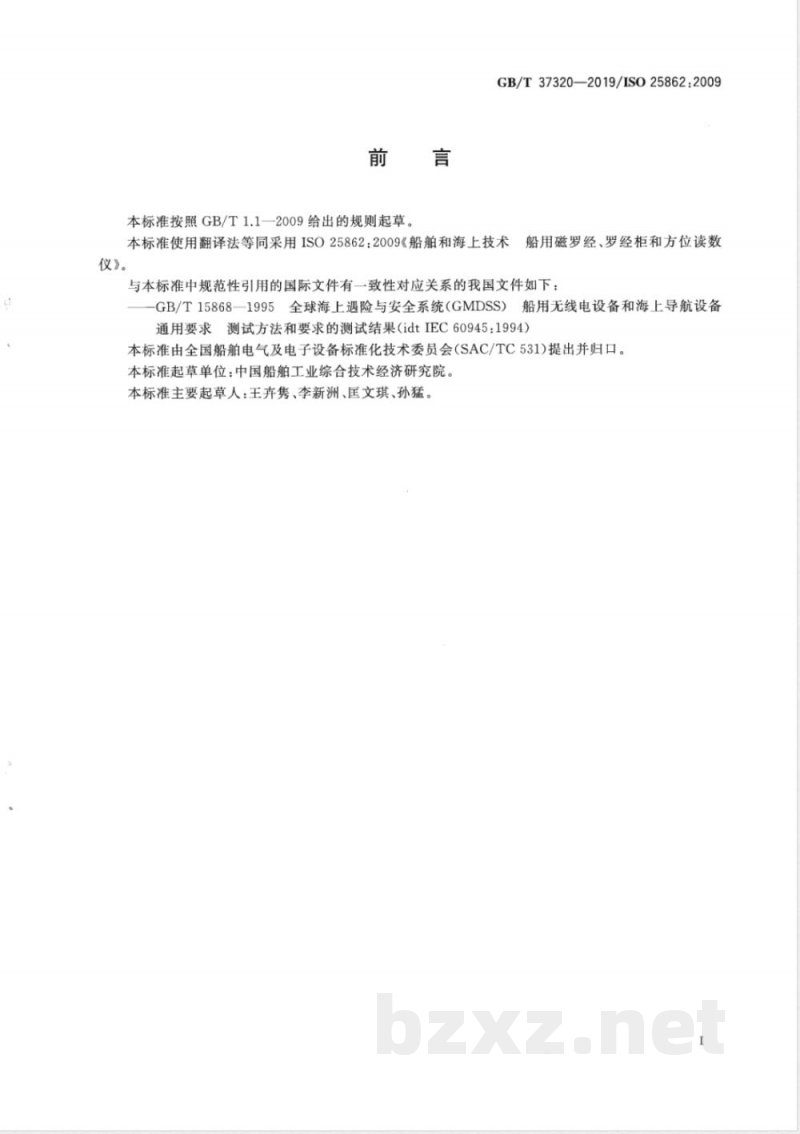

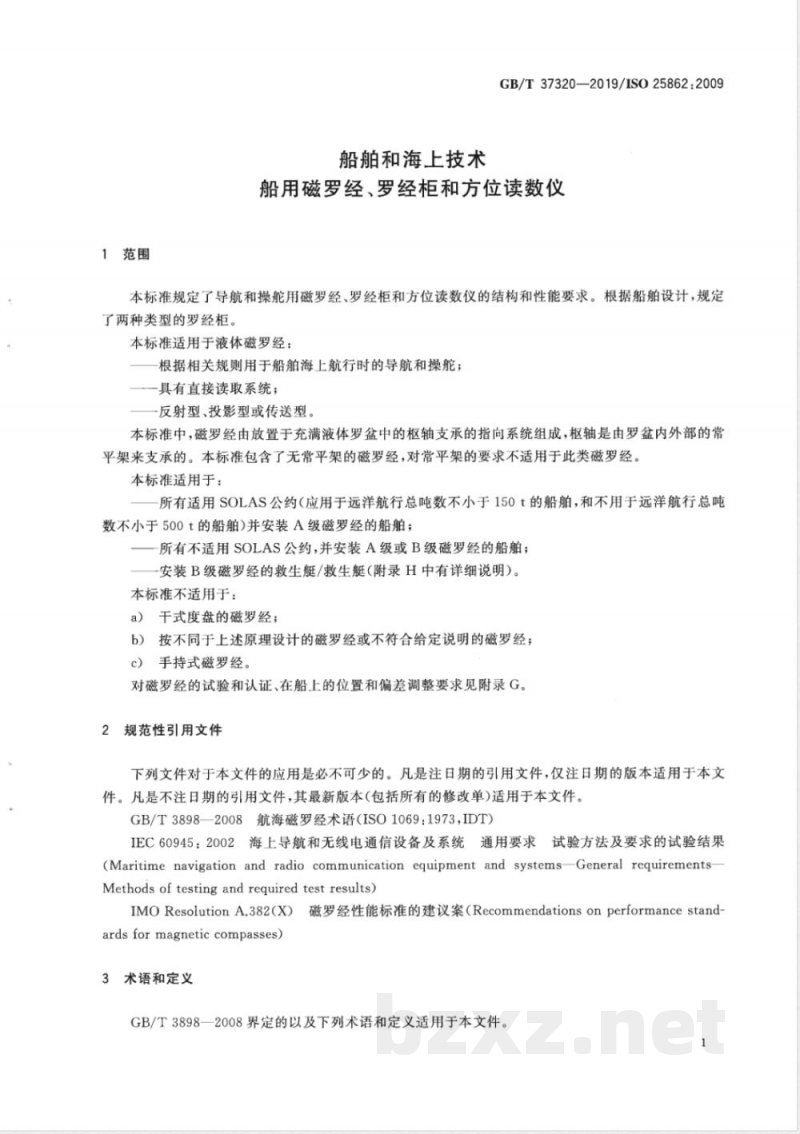

ICS47.020.70 U65 GB 中华人民共和国国家标准 GB/T37320-2019 / ISO25862:2009 船舶和海上技术 船用磁罗经、罗经柜和方位读数仪 Ships and marine technology Marine magnetic compasses, binnacles and azimuth reading devices (ISO 25862:2009, IDT) 2019-03-25发布 2019-10-01实施 国家市场监督管理总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准使用翻译法等同采用ISO25862:2009《船舶和海上技术 船用磁罗经、罗经柜和方位读数仪》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T15868—1995 全球海上遇险与安全系统（GMDSS）船用无线电设备和海上导航设备通用要求测试方法和要求的测试结果（idt IEC60945:1994） 本标准由全国船舶电气及电子设备标准化技术委员会（SAC/TC531）提出并归口。 本标准起草单位：中国船舶工业综合技术经济研究院。 本标准主要起草人：王卉隽、李新洲、匡文琪、孙猛。 1 范围 本标准规定了导航和操舵用磁罗经、罗经柜和方位读数仪的结构和性能要求。根据船舶设计，规定了两种类型的罗经柜。 本标准适用于液体磁罗经： — 根据相关规则用于船舶海上航行时的导航和操舵； — 具有直接读取系统； — 反射型、投影型或传送型。 磁罗经由放置于充满液体罗盆中的枢轴支承的指向系统组成，枢轴由罗盆内外部常平架支承。本标准也包含无常平架磁罗经，对常平架要求不适用于此类磁罗经。 本标准适用于： — 所有适用SOLAS公约（远洋航行总吨数不小于150t船舶，以及不用于远洋航行总吨数不小于500t船舶）并安装A级磁罗经的船舶； — 所有不适用SOLAS公约并安装A级或B级磁罗经的船舶； — 安装B级磁罗经的救生艇/救助艇（详见附录H）。 本标准不适用于： — 干式度盘磁罗经； — 按不同原理设计或不符合本标准说明的磁罗经； — 手持式磁罗经。 磁罗经试验与认证、船上位置及偏差调整要求见附录G。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T3898—2008 航海磁罗经术语（ISO1069:1973, IDT） IEC60945:2002 海上导航和无线电通信设备及系统 通用要求、试验方法及要求的试验结果 IMO Resolution A.382(X) 磁罗经性能标准的建议案 3 术语和定义 GB/T3898—2008界定的以及下列术语和定义适用于本文件。 3.1 磁控传感器 利用地磁激励向控制系统提供信号，用于控制航向偏离报警装置或其他设备的传感器。 3.2 最小距离 船体结构铁磁物件最近点与磁罗经之间的安全距离。 （以下内容为后续章节及附录目录整理） 4 磁罗经 5 罗经柜 6 方位读数仪（A级，若装有B级） 7 标志 8 命名 附录A（规范性附录）海上磁罗经、罗经柜和方位读数仪的一般试验和认证 附录B（规范性附录）海上磁罗经的试验和认证 附录C（规范性附录）方位读数仪的试验和认证 附录D（规范性附录）罗经柜的型式试验和认证 附录E（规范性附录）磁罗经在船上的位置 附录F（规范性附录）安全距离的确定 附录G（规范性附录）磁罗经偏差的校正 附录H（规范性附录）救生艇/救助艇用磁罗经的要求
