【国家标准】 机械加工过程 能效基础数据检测方法

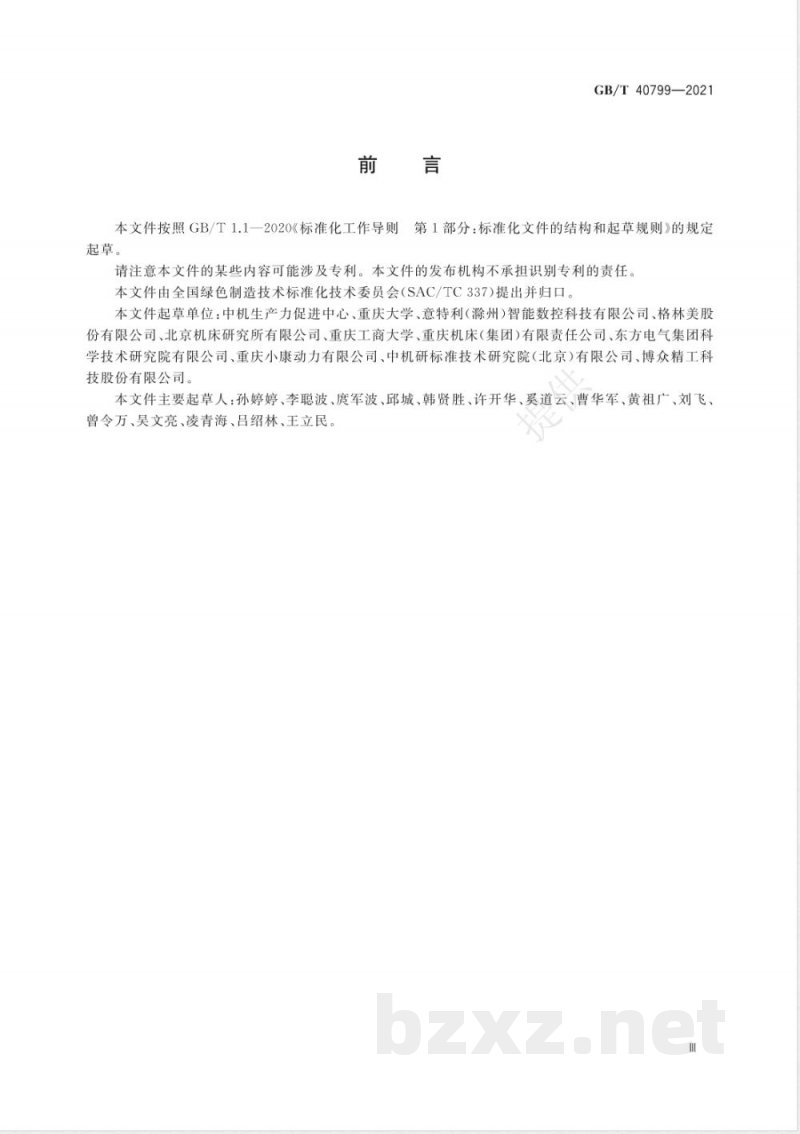

ICS25.020 CCSJ30 GB 中华人民共和国国家标准 GB/T40799—2021 机械加工过程 能效基础数据检测方法 Machining process-Test methods for essential energy efficiency data2021-10-11发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-05-01实施 前言 范围 规范性引用文件 术语和定义 能效基础数据范围 检测方法与计算 目 次 附录A（资料性）机械加工过程能效基础数据检测应用示例GB/T40799—2021 前言 本文件按照GB/T1.1一2020《标准化工作导则厂第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国绿色制造技术标准化技术委员会（SAC/TC337)提出并归口。本文件起草单位：中机生产力促进中心、重庆大学、意特利（滁州)智能数控科技有限公司、格林美股份有限公司、北京机床研究所有限公司、重庆工商大学、重庆机床（集团)有限责任公司、东方电气集团科学技术研究院有限公司、重庆小康动力有限公司、中机研标准技术研究院（北京）有限公司、博众精工科技股份有限公司。 本文件主要起草人：孙婷婷、李聪波、度军波、邱城、韩贤胜、许开华、奚道云、曹华军、黄祖广、刘飞、曾令万、吴文亮、凌青海、吕绍林、王立民。Ⅲ 1范围 机械加工过程 能效基础数据检测方法 本文件规定了机械加工过程能效基础数据检测与计算方法本文件适用于机械加工过程中金属切削机床加工过程的能效基础数据检测。2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T4863机械制造工艺基本术语GB/T6477金属切削机床术语 术语和定义 GB/T4863、GB/T6477界定的以及下列术语和定义适用于本文件。3.1 machiningprocess 机械加工过程 机床完成某一工件加工的部分过程或全过程。3.2 Estandby 待机状态 机床总电源开启，除主轴、进给系统外，所有用于支持加工的机床其他系统均运行的状态。3.3 空运转状态 idling 机床待机状态下开启主轴系统或进给系统，主轴系统或者进给系统处于无切削负载时的状态。3.4 切削状态 cutting 机床对工件进行切削加工的运行状态。3.5 待机功率 standby power 机床处于待机状态（3.2)时的输人功率。3.6 空运转功率 idling power 机床处于空运转状态（3.3)时的输人功率。3.7 切削功率 cutting power 机床处于切削状态（3.4)时的输人功率。GB/T40799—2021 3.8 materialremovalpower 材料去除功率 机床因为去除材料而增加的功率。3.9 待机能耗energy consumption in standbyperiod机床待机状态（3.2)下消耗的能量。3.10 energy consumption in idling period空运转能耗 机床空运转状态（3.3）下消耗的能量。3.11 切削能耗energy consumption in cuttingperiod机床切削状态（3.4)下消耗的能量。3.12 energyconsumptionformaterial removal材料去除能耗 机床切削状态直接用于去除工件材料消耗的能量能效基础数据范围 机械加工过程能效基础数据包括功率数据和能耗数据，具体如下：提供 功率数据包括待机功率、空运转功率、切削功率和材料去除功率，见图1；能耗数据包括待机能耗、空运转能耗、切削能耗、材料去除能耗和机械加工过程总能耗。功率/W 材料去除功率 切削功率 空运转功率 待机功率 待机 空运转 切削 图1机床切削过程中的功率曲线示意图空运转！ 待机 时间/s 5检测方法与计算 5.1 检测条件及仪器 5.1.1检测周期 工件加工过程中，机床从开机至停机的所有运行过程。5.1.2检测环境 检测环境一般为常温、常压；对环境温度有特殊要求的加工过程，应按实际工作环境要求进行检测。5.1.3检测仪器 功率表：准确度等级不低于0.5级。电能测试仪：准确度等级不低于
