【其他行业标准】 工业用缝纫机 筒式综合送料缝纫机机头

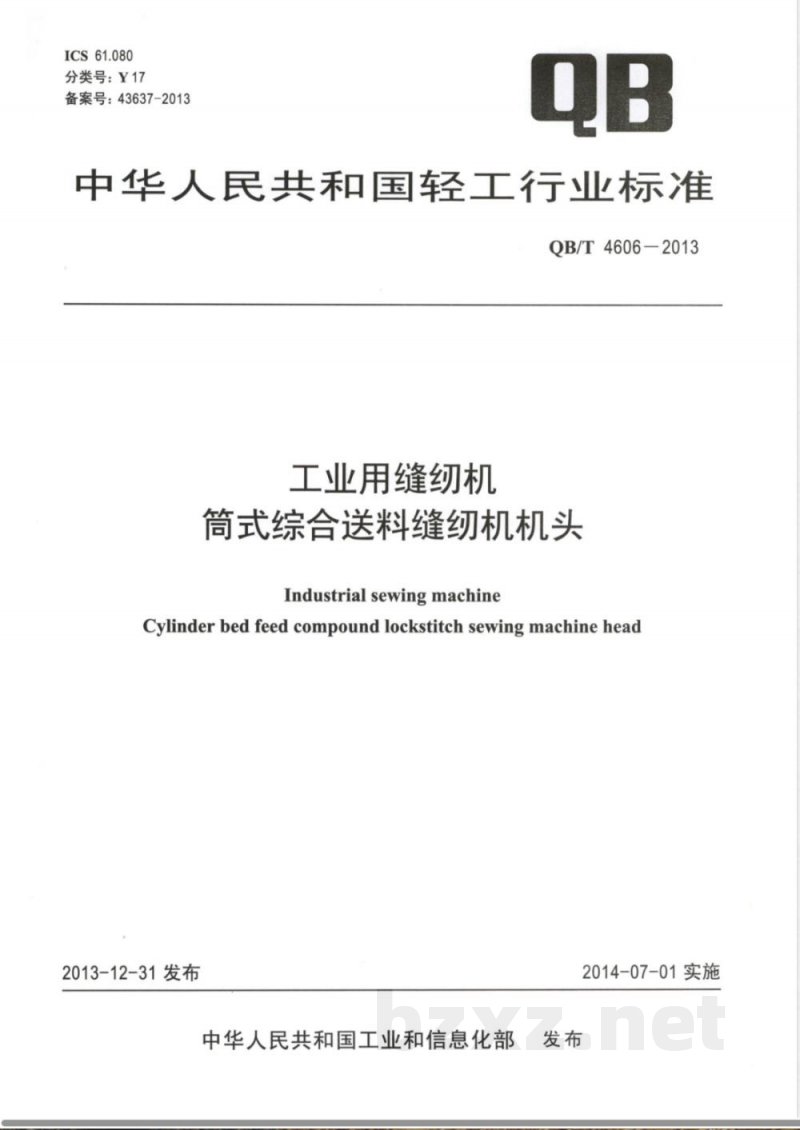

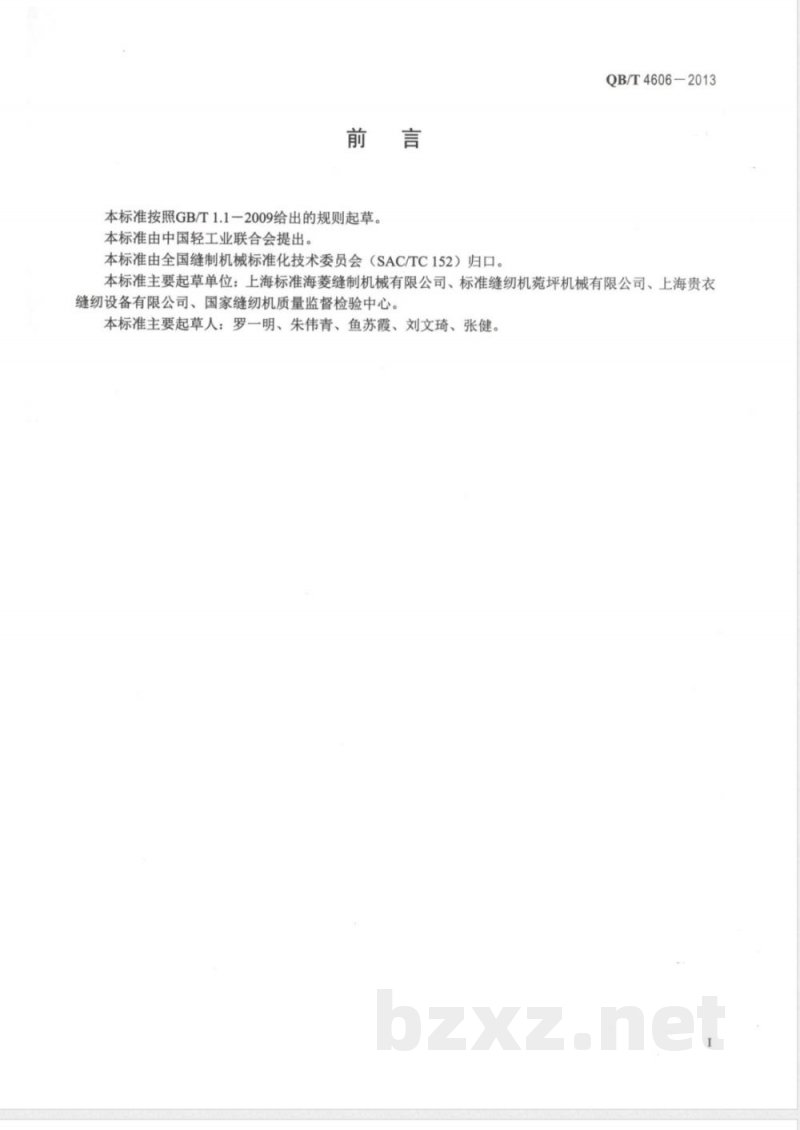

ICS 61.080 分类号：Y17 备案号：43637-2013 QB 中华人民共和国轻工行业标准 QB/T 4606-2013 工业用缝纫机 简式综合送料缝纫机机头 Industrial sewing machine Cylinder bed feed compound lockstitch sewing machine head 2013-12-31 发布 2014-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准主要起草单位：上海标准海菱缝制机械有限公司、标准缝纫机菀坪机械有限公司、上海贵衣缝纫设备有限公司、国家缝纫机质量监督检验中心。 本标准主要起草人：罗一明、朱伟青、鱼苏霞、刘文琦、张健。 1 范围 本标准规定了工业用筒式综合送料缝纫机机头的产品分类、要求、试验方法、检验规则以及标志、产品使用说明书、包装、运输和贮存。 本标准适用于缝制皮革、人造革、帆布等中厚料及厚料制品的筒式综合送料缝纫机机头（以下简称“机头”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书 总则 QB/T 1177-2007 工业缝纫机噪声级测试方法 QB/T 1178-2006 工业用缝纫机振动测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2045-1994 工业缝纫机线缝皱缩和缝料层潜移的测试方法 QB/T 2251-1996 缝纫机产品型号编制规则 QB/T 2252-2012 缝纫机机头启动转矩测试方法 QB/T 2256-2006 工业用缝纫机高速平缝缝纫机机头 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 QB/T 4298-2012 工业用缝纫机高、低速缝纫线迹长度相对误差试验方法 QB/T 4299-2012 工业用缝纫机倒、顺缝纫线迹长度相对误差试验方法 BB/T 0036-2006 缝纫机包装 3 产品分类 3.1 型式 本机头为悬筒式机体，采用滑杆或连杆挑线、旋梭勾线，配置上送料、针送料和下送料的综合送料机构以及内压脚提升机构，从而形成 GB/T 4515-2008 规定的 301 线迹。 3.2 基本参数 基本参数见表1。 表1 基本参数（整理） - 最高缝速：2200 针/分钟 - 最大线迹长度：6 mm - 压脚提升高度：14 mm - 内外压脚交互量调节范围：2～5 mm - 采用机针：DP×17（Nm110～Nm160，约18#） - 采用缝线：涤纶缝纫线（按 GB/T 6836，如 19.7 tex/3 或 29.5 tex/3） - 采用旋梭：立式旋梭或卧式旋梭 - 润滑方式：手工润滑 - 电动机功率：370 W 3.3 产品型号 产品型号按 QB/T 2251-1996 的规定表示，也可按企业在全国缝纫机标准化中心备案登记的细则编制。 4 要求 4.1 外观质量 4.1.1 机头表面不应有锈斑、污渍。 4.1.2 标牌应完整，位置正确，无明显伤痕。 4.1.3 外露零部件及螺钉头部应无毛刺。 4.1.4 涂装件表面应符合 QB/T 2528-2001 中相关规定。 4.1.5 发黑件表面应符合 QB/T 2505-2000 的规定。 4.1.6 电镀件表面应符合 QB/T 1572-1992 的规定。 4.1.7 塑料件表面色泽应基本一致，不应有明显缩凹和划伤。 4.2 机器性能 机头应满足以下性能要求： - 缝线张力可调节 - 压脚压力可调节 - 压脚提升高度应符合表1规定 - 抬压脚后应具有松线功能 - 相关机构动作应灵活可靠 - 线迹长度应符合规定要求 - 倒缝、顺缝线迹长度误差应符合相关标准 - 最高缝速及运行性能应稳定 - 内外压脚交互运动应正常
