【其他行业标准】 工业用缝纫机 综合送料缝纫机机头

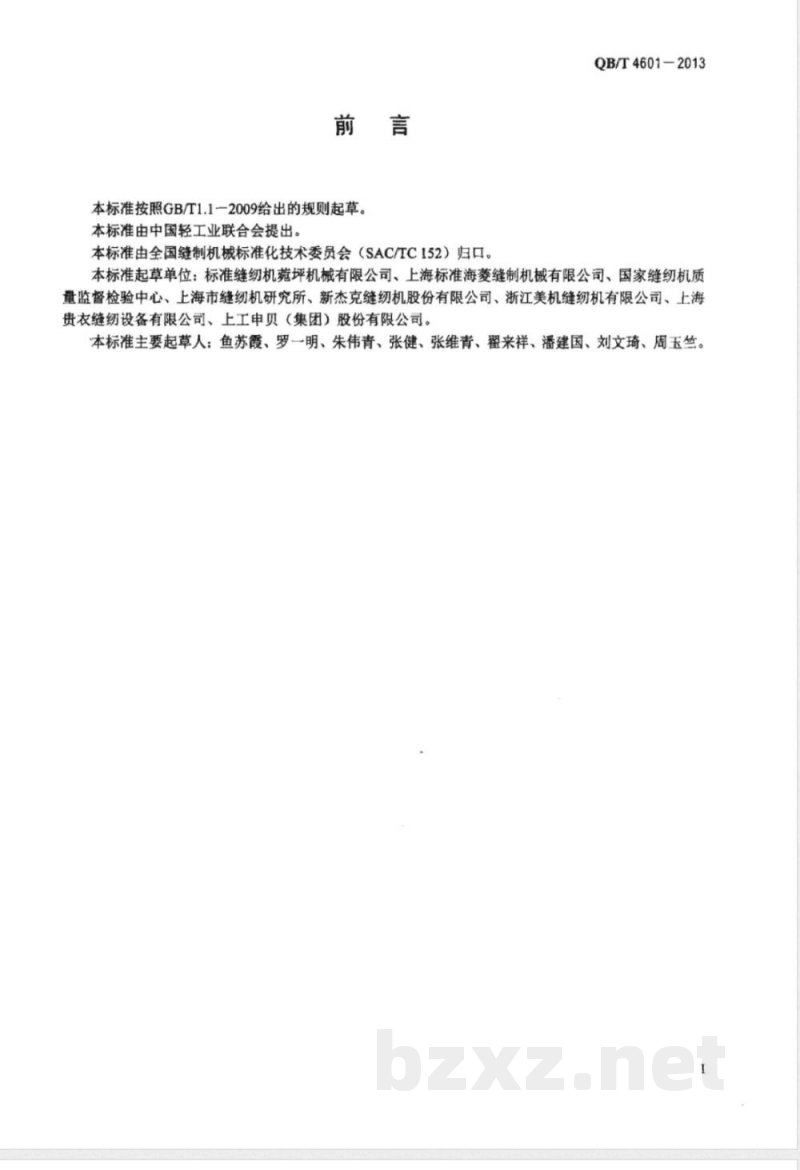

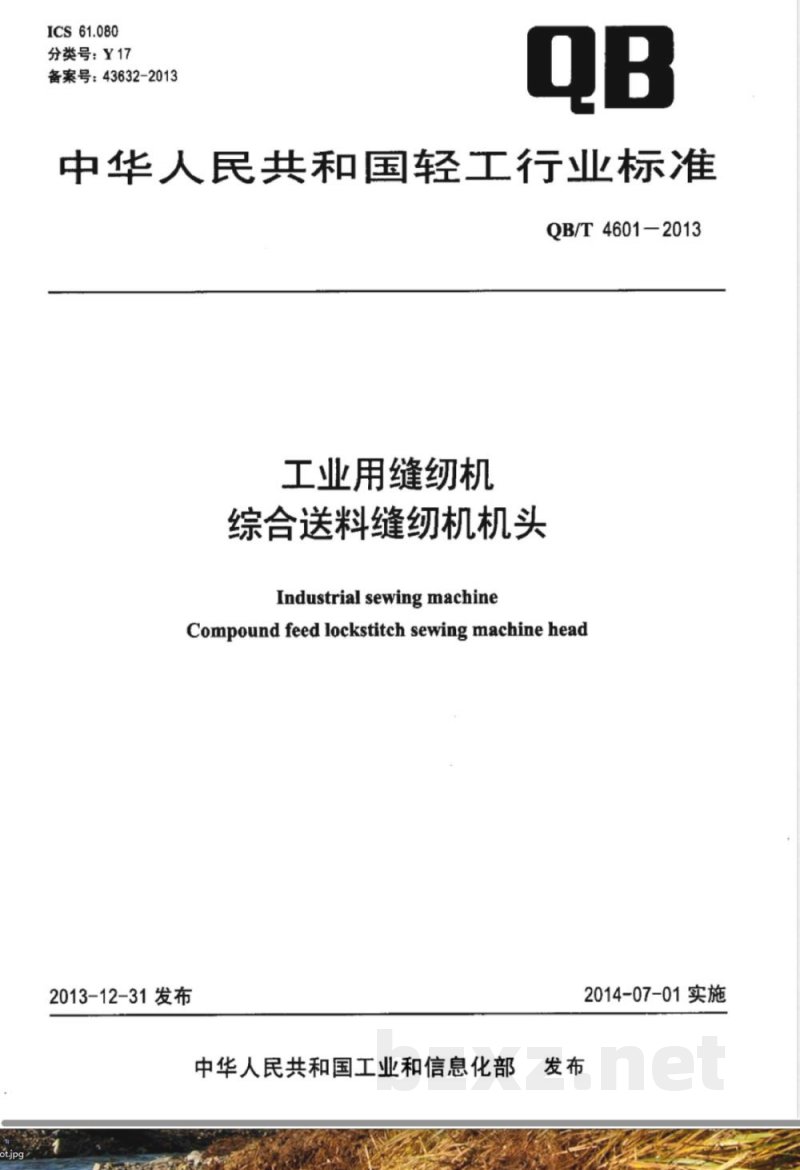

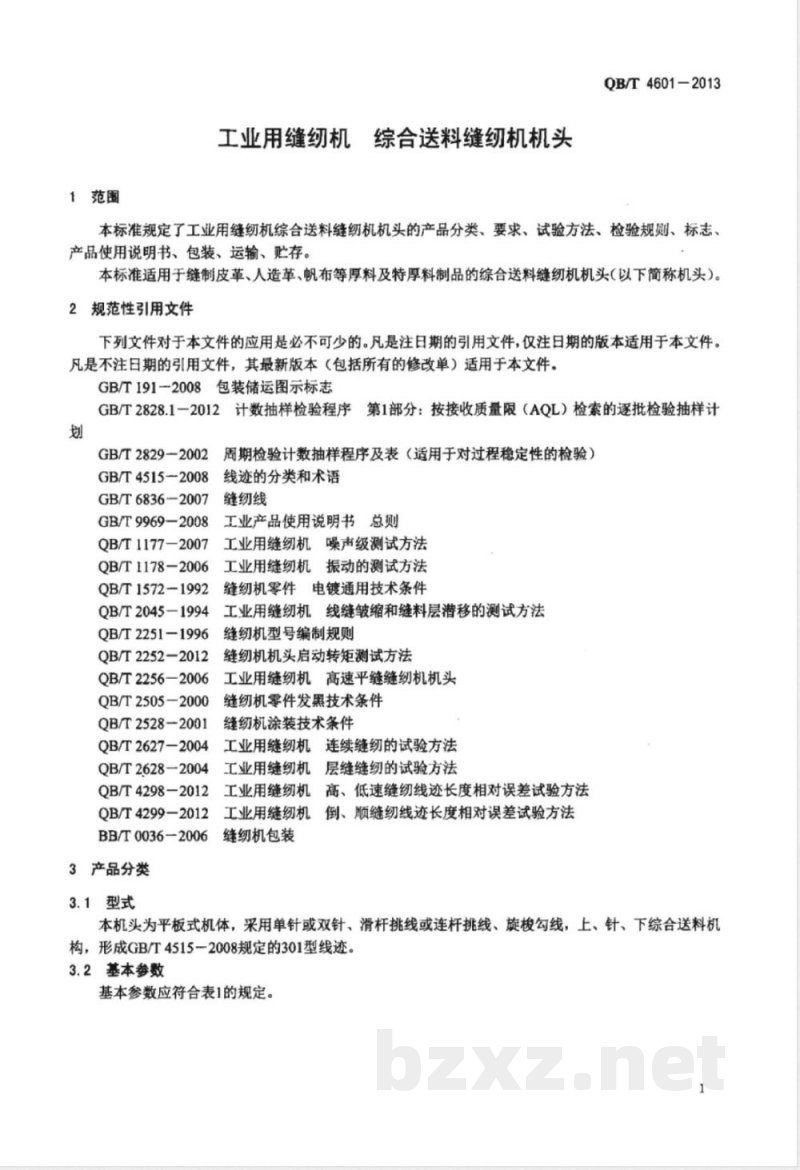

ICS 61.080 分类号：Y17 备案号：43632-2013 QB 中华人民共和国轻工行业标准 QB/T 4601-2013 工业用缝纫机 综合送料缝纫机机头 Industrial sewing machine Compound feed lockstitch sewing machine head 2013-12-31 发布 2014-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：标准缝纫机菀坪机械有限公司、上海标准海菱缝制机械有限公司、国家缝纫机质量监督检验中心、上海市缝纫机研究所、新杰克缝纫机股份有限公司、浙江美机缝纫机有限公司、上海贵衣缝纫设备有限公司、上工申贝（集团）股份有限公司。 本标准主要起草人：鱼苏霞、罗一明、朱伟青、张健、张维青、翟来祥、潘建国、刘文琦、周玉竺。 1 范围 本标准规定了工业用缝纫机综合送料缝纫机机头的产品分类、要求、试验方法、检验规则、标志、产品使用说明书、包装、运输和贮存。 本标准适用于缝制皮革、人造革、帆布等厚料及特厚料制品的综合送料缝纫机机头（以下简称“机头”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书 总则 QB/T 1177-2007 工业用缝纫机噪声级测试方法 QB/T 1178-2006 工业用缝纫机振动的测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2045-1994 工业用缝纫机线缝皱缩和缝料层潜移的测试方法 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2252-2012 缝纫机机头启动转矩测试方法 QB/T 2256-2006 工业用缝纫机高速平缝缝纫机机头 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 QB/T 2627-2004 工业用缝纫机连续缝纫的试验方法 QB/T 2628-2004 工业用缝纫机层缝缝纫的试验方法 QB/T 4298-2012 工业用缝纫机高、低速缝纫线迹长度相对误差试验方法 QB/T 4299-2012 工业用缝纫机倒、顺缝纫线迹长度相对误差试验方法 BB/T 0036-2006 缝纫机包装 3 产品分类 3.1 型式 本机头为平板式机体，采用单针或双针结构，可选滑杆挑线或连杆挑线方式，采用旋梭勾线，并配置上送料、针送料和下送料的综合送料机构，形成 GB/T 4515-2008 规定的 301 型线迹。 3.2 基本参数 基本参数应符合表1规定。 表1 基本参数（整理） （1）厚料机型： - 型式：单针（或双针） - 最高缝纫速度：2000 针/分钟 - 最大线迹长度：8 mm - 压脚提升高度：手提 9 mm，膝提 15 mm - 压脚交互量调节范围：2～5 mm - 采用机针：DP×17（约17#～24#） （2）特厚料机型： - 型式：单针（或双针） - 最高缝纫速度：800 针/分钟 - 最大线迹长度：10 mm - 压脚提升高度：手提 12 mm，膝提 18 mm - 压脚交互量调节范围：3～5 mm - 采用机针：DY×3（约24#～26#） （3）通用参数： - 采用缝线：29.5 tex×3～14.8 tex×3 或 14.8 tex×3～7.4 tex×3 涤纶缝纫线（按 GB/T 6836-2007） - 润滑方式：自动供油或手工注油 - 电动机功率：约 400 W～550 W 3.3 产品型号表示方法 产品型号按 QB/T 2251-1996 的规定表示，也可按企业在全国缝纫机标准化中心备案登记的编制细则表示。 4 要求 4.1 外观质量 4.1.1 机头表面不应有锈斑、污渍；标牌应完整，位置正确，无明显伤痕。 4.1.2 机头外露零部件及螺钉头部应无毛刺。 4.1.3 涂装件表面应符合 QB/T 2528-2001 中相关规定。 4.1.4 发黑件表面应符合 QB/T 2505-2000 的规定。 4.1.5 电镀件镀层表面应符合 QB/T 1572-1992 的规定。 4.1.6 塑料件表面色泽应基本一致，不应有明显缺陷。
