【其他行业标准】 工业用缝纫机 高速双针平缝机分离式针杆架

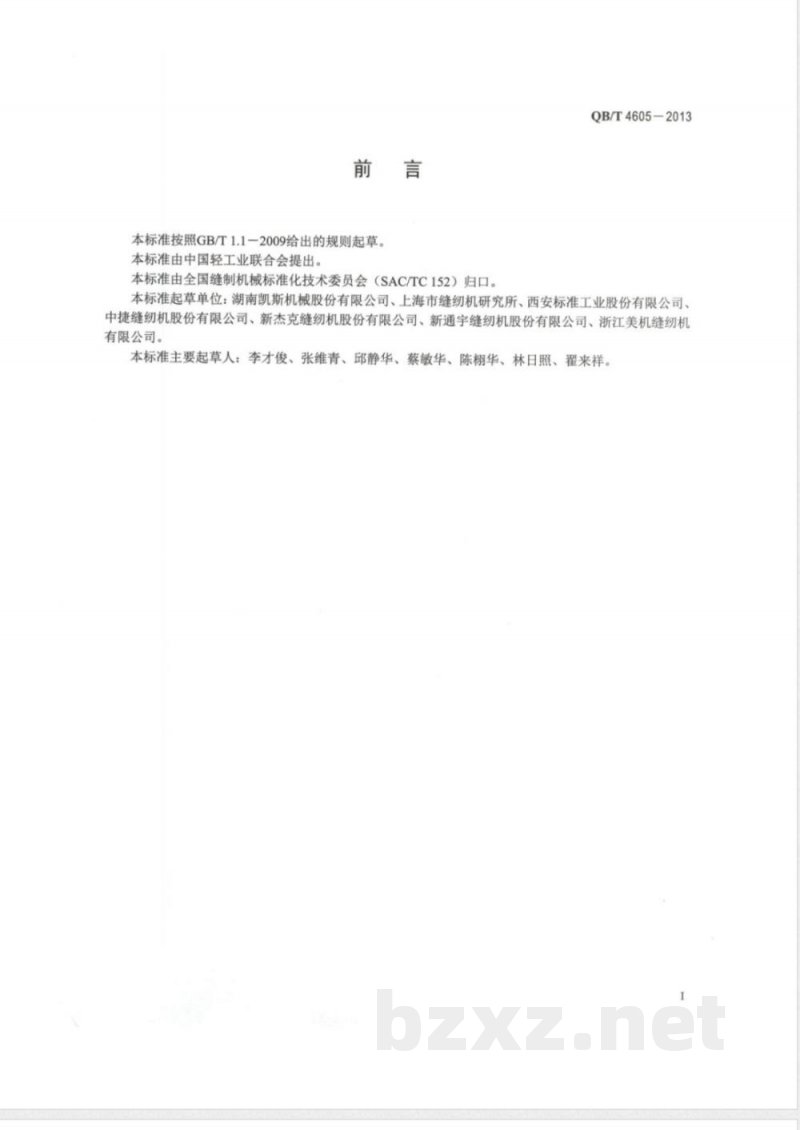

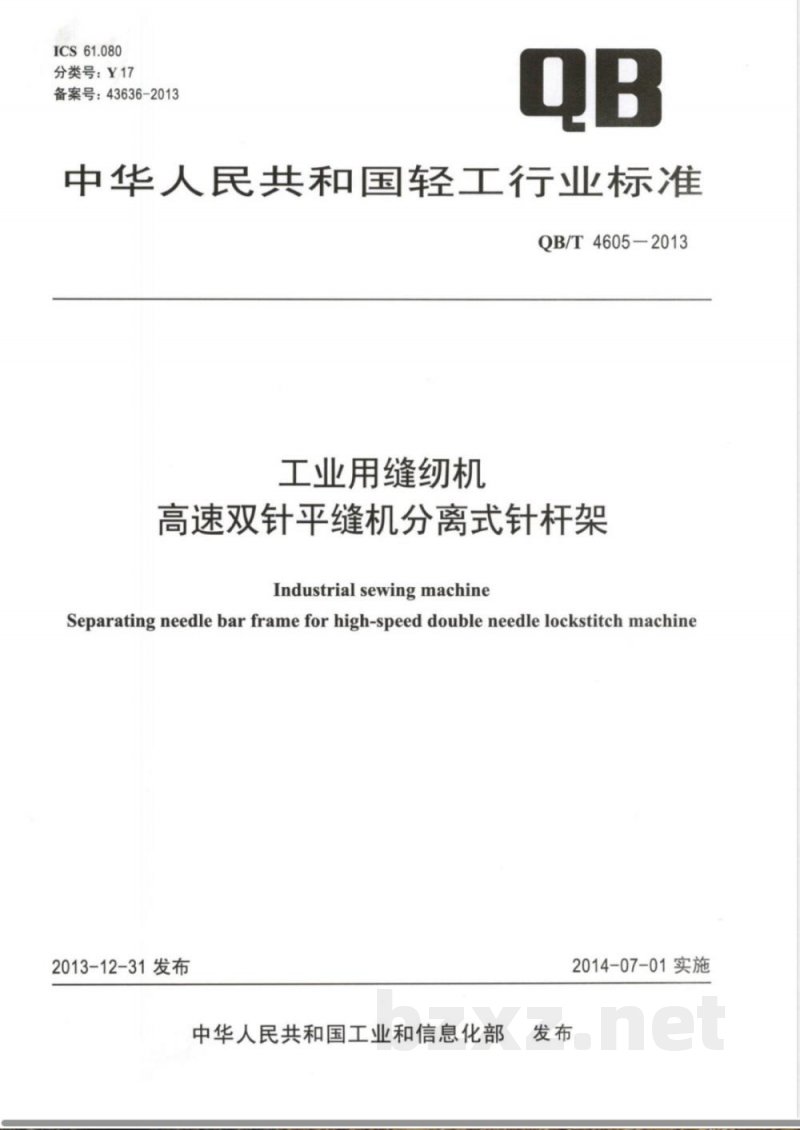

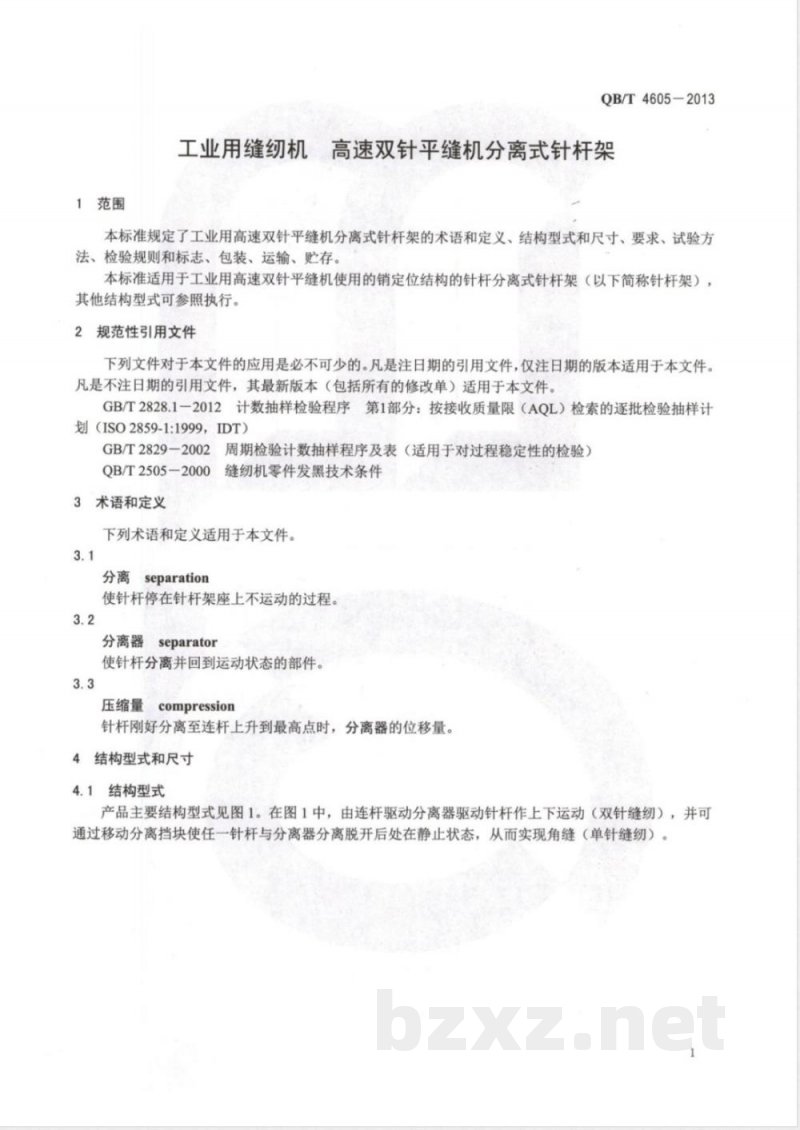

ICS 61.080 分类号：Y17 备案号：43636-2013 QB 中华人民共和国轻工行业标准 QB/T 4605-2013 工业用缝纫机 高速双针平缝机分离式针杆架 Industrial sewing machine Separating needle bar frame for high-speed double needle lockstitch machine 2013-12-31 发布 2014-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：湖南凯斯机械股份有限公司、上海市缝纫机研究所、西安标准工业股份有限公司、中捷缝纫机股份有限公司、新杰克缝纫机股份有限公司、新通宇缝纫机股份有限公司、浙江美机缝纫机有限公司。 本标准主要起草人：李才俊、张维青、邱静华、蔡敏华、陈棚华、林日照、翟来祥。 1 范围 本标准规定了工业用高速双针平缝机分离式针杆架的术语和定义、结构型式和尺寸、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于工业用高速双针平缝机使用的销定位结构的针杆分离式针杆架（以下简称“针杆架”），其他结构型式可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999，IDT） GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） QB/T 2505-2000 缝纫机零件发黑技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 分离（separation） 使针杆停在针杆架座上不运动的过程。 3.2 分离器（separator） 使针杆分离并回到运动状态的部件。 3.3 压缩量（compression） 针杆刚好分离至连杆上升到最高点时，分离器的位移量。 4 结构型式和尺寸 4.1 结构型式 产品主要结构为：由连杆驱动分离器带动针杆作上下运动（实现双针缝纫），并可通过移动分离挡块使任一针杆与分离器分离，从而使其处于静止状态，实现角缝（单针缝纫）。主要部件包括针杆架座、分离器、分离挡块、压片、针杆、连杆及摆轴等。 4.2 装配尺寸和形位公差 主要装配尺寸及相关说明如下： - D1：连杆轴孔（与连杆轴配合） - D2：挑线杆接头滑块孔（与挑线杆接头滑块配合） - D：针夹孔 - L：两针夹孔中心距 - d：摆轴轴径 5 要求 5.1 外观质量 5.1.1 针杆架表面不应有锈斑、划痕及明显毛刺。 5.1.2 发黑件表面质量应符合 QB/T 2505-2000 中相关规定。 5.2 主要尺寸和形位公差 5.2.1 针夹孔孔径应为 H7 公差等级。 5.2.2 连杆轴孔孔径应为 H7 公差等级。 5.2.3 挑线杆接头滑块孔孔径应为 H7 公差等级。 5.2.4 摆轴轴径应符合 h6 公差等级。 5.2.5 两针夹孔中心距应为（9.50±0.02）mm。 5.2.6 两针夹孔平行度不应大于 0.05 mm/50 mm。 5.2.7 两针夹孔对摆轴的垂直度不应大于 0.05 mm/50 mm。 5.2.8 连杆轴孔对摆轴的平行度不应大于 0.10 mm/100 mm。 5.2.9 分离器的压缩量应为（0.40±0.05）mm。 5.2.10 针杆不分离时，针杆相对于分离器在运动方向的间隙（针杆下间隙）不应大于 0.05 mm。 5.2.11 针杆分离后，针杆相对于针杆架座在运动方向的间隙（针杆上间隙）不应大于 0.10 mm。 5.3 运转性能 5.3.1 针杆运动阻力不应大于 8 N。 5.3.2 正常运转时，连杆、针杆和针杆架座应无咬死、松动及脱落等现象。 5.4 分离性能 5.4.1 手动分离针杆时，针杆不应掉落或产生上下窜动。 5.4.2 低速连续自动分离时，针杆不应掉落或上下窜动。 5.4.3 中速连续自动分离时，针杆不应掉落或上下窜动。 6 试验方法 6.1 外观质量检验 在光照度为（600±200）lx 的条件下，检验距离为约 300 mm 进行目测检查。
