【其他行业标准】 工业用缝纫机 计算机控制双排绗绣机

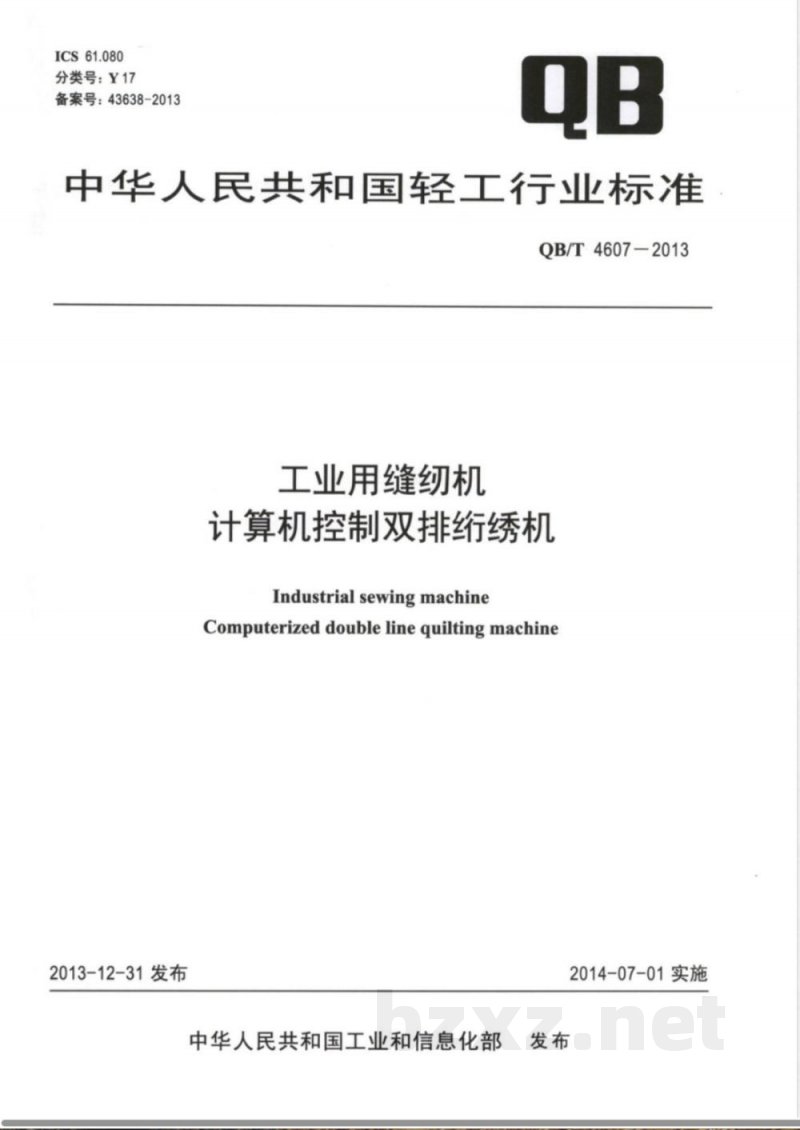

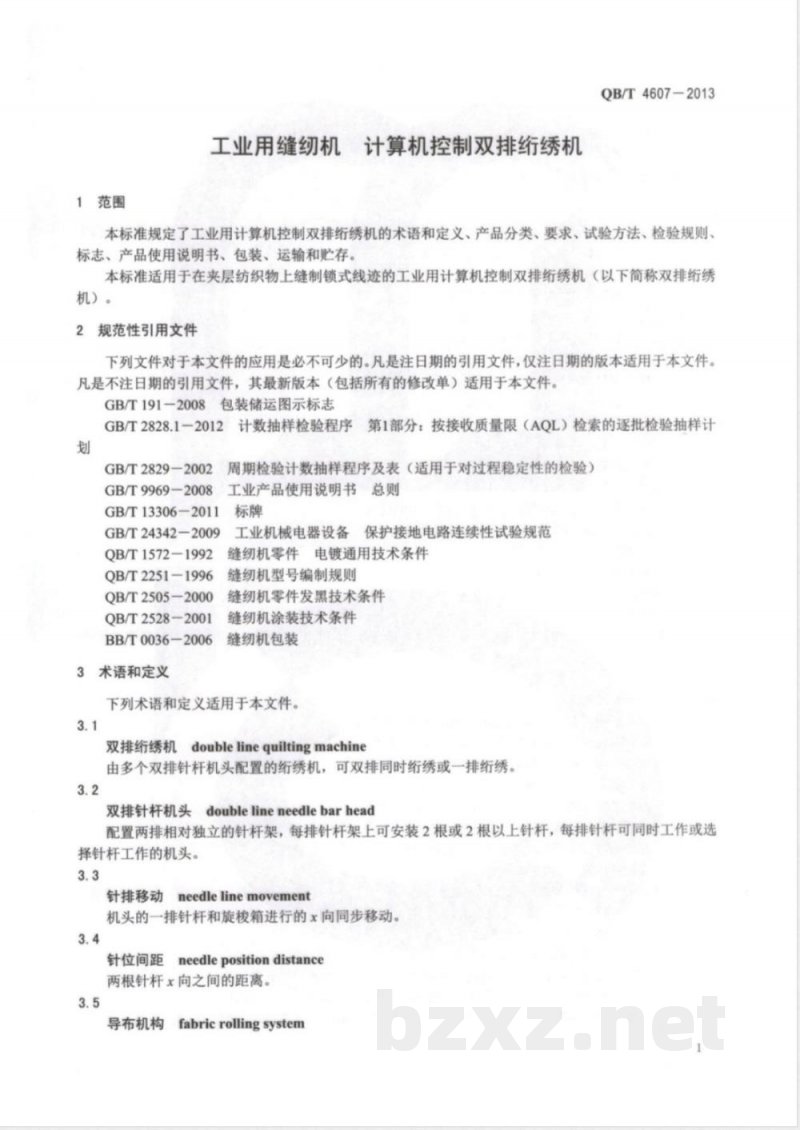

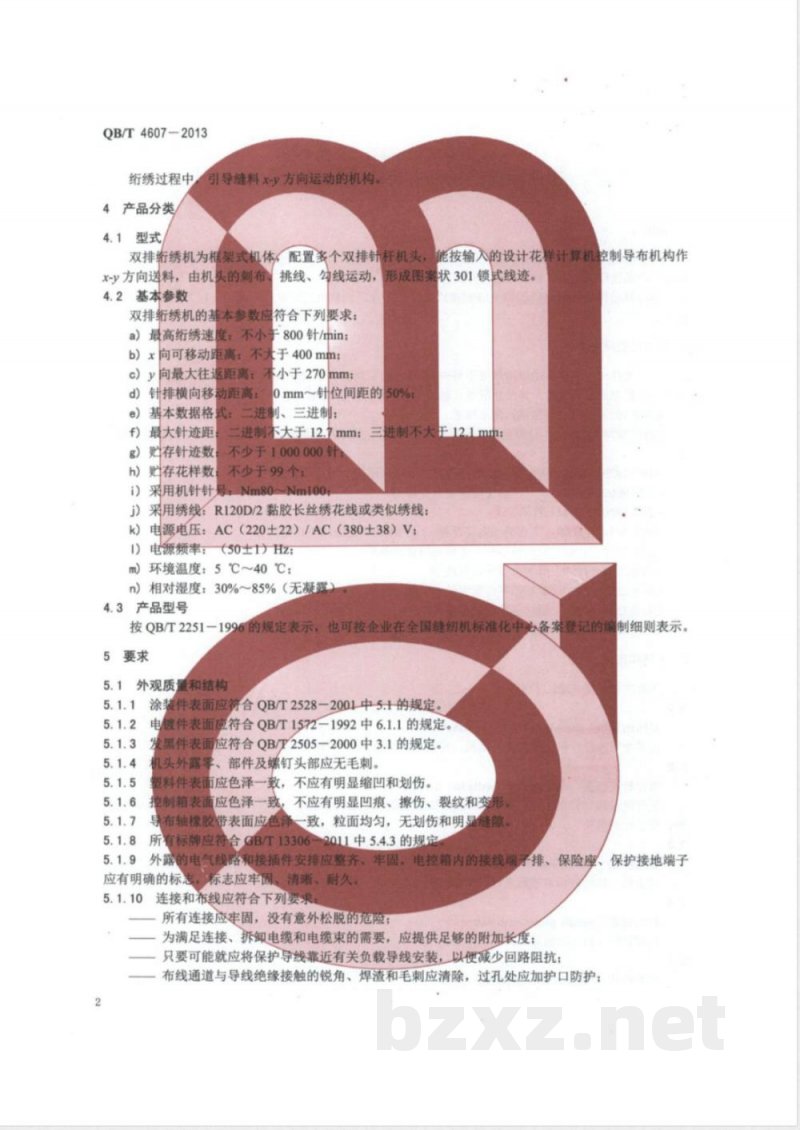

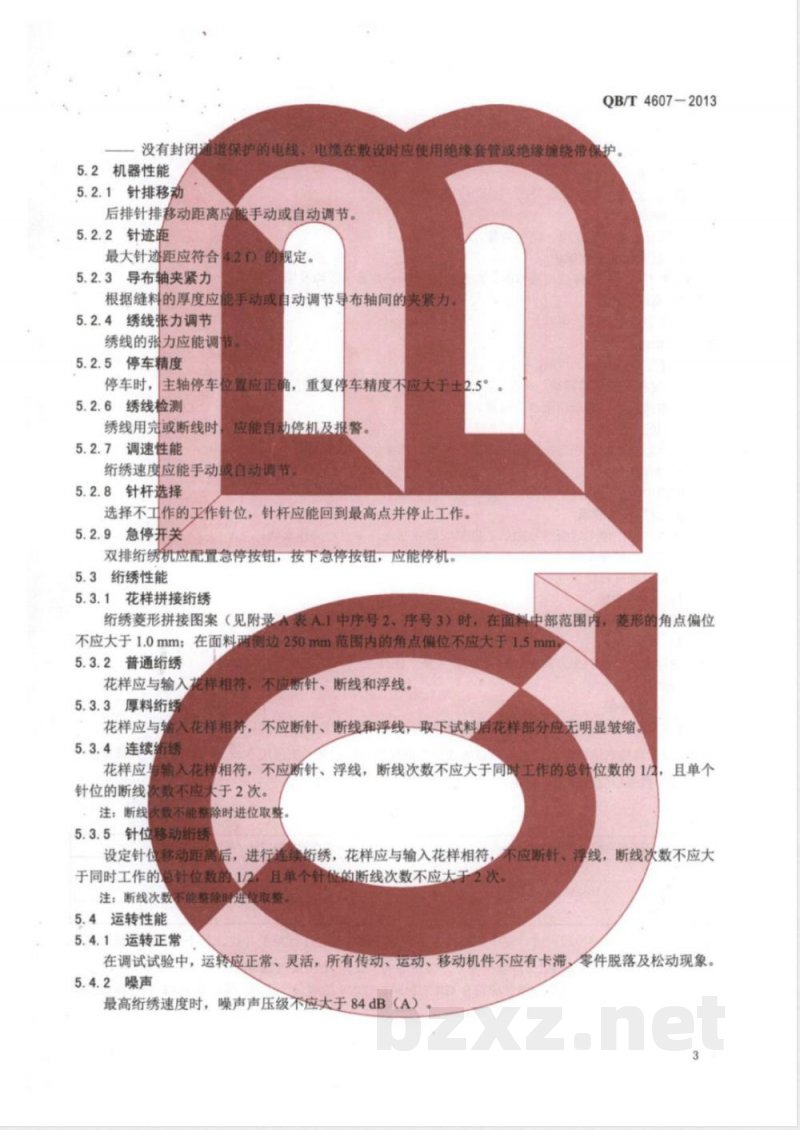

ICS 61.080 分类号：Y17 备案号：43638-2013 QB 中华人民共和国轻工行业标准 QB/T 4607-2013 工业用缝纫机 计算机控制双排绗绣机 Industrial sewing machine Computerized double line quilting machine 2013-12-31 发布 2014-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：江苏大岛机械集团有限公司、国家缝纫机质量监督检验中心、天津宝盈电脑机械有限公司、上海市缝纫机研究所、中兵导航控制科技集团有限公司。 本标准主要起草人：施林龙、严汉昌、张健、李云云、吴剑敏、赵榆红。 1 范围 本标准规定了工业用计算机控制双排绗绣机的术语和定义、产品分类、要求、试验方法、检验规则、标志、产品使用说明书、包装、运输和贮存。 本标准适用于在夹层纺织物上缝制锁式线迹的工业用计算机控制双排绗绣机（以下简称“双排绗绣机”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 9969-2008 工业产品使用说明书 总则 GB/T 13306-2011 标牌 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 BB/T 0036-2006 缝纫机包装 3 术语和定义 下列术语和定义适用于本文件。 3.1 双排绗绣机（double line quilting machine） 由多个双排针杆机头配置组成的绗绣设备，可实现双排同时绗绣或单排绗绣。 3.2 双排针杆机头（double line needle bar head） 配置两排相对独立针杆架的机头，每排针杆架可安装两根或以上针杆，各排针杆可同时工作或选择性工作。 3.3 针排移动（needle line movement） 机头一排针杆与旋梭箱沿 x 方向进行的同步移动。 3.4 针位间距（needle position distance） 两根针杆在 x 方向之间的距离。 3.5 导布机构（fabric rolling system） 绗绣过程中引导缝料按一定方向运动的机构。 4 产品分类 4.1 型式 双排绗绣机为框架式机体，配置多个双排针杆机头，采用 x-y 方向送料。通过机头刺布、挑线、勾线运动，并由计算机控制导布机构按输入花样运行，形成图案化的 301 锁式线迹。 4.2 基本参数 双排绗绣机基本参数应符合以下要求： - 最高绗绣速度：不小于 800 针/分钟 - x 向可移动距离：不大于 400 mm - y 向最大往返距离：不小于 270 mm - 针排横向移动距离：0～针位间距的 50% - 数据格式：二进制或三进制 - 最大针迹长度：二进制不大于 12.7 mm，三进制不大于 12.1 mm - 存储针迹数：不少于 1,000,000 针 - 存储花样数：不少于 99 个 - 采用机针：Nm80～Nm100 - 采用绣线：R120D/2 粘胶长丝绣花线或类似绣线 - 电源电压：AC 220V±22V 或 AC 380V±38V - 电源频率：50±1 Hz - 环境温度：5℃～40℃ - 相对湿度：30%～85%（无凝露） 4.3 产品型号 产品型号按 QB/T 2251-1996 的规定表示，也可按企业在全国缝纫机标准化中心备案登记的编制细则表示。 5 要求 5.1 外观质量和结构 5.1.1 涂装件表面应符合 QB/T 2528-2001 的规定。 5.1.2 电镀件表面应符合 QB/T 1572-1992 的规定。 5.1.3 发黑件表面应符合 QB/T 2505-2000 的规定。 5.1.4 外露零部件及螺钉头部应无毛刺。 5.1.5 塑料件表面色泽应基本一致，不应有明显缺陷。
