【国家标准】 土方机械 轮胎式叉装机 术语和商业规格

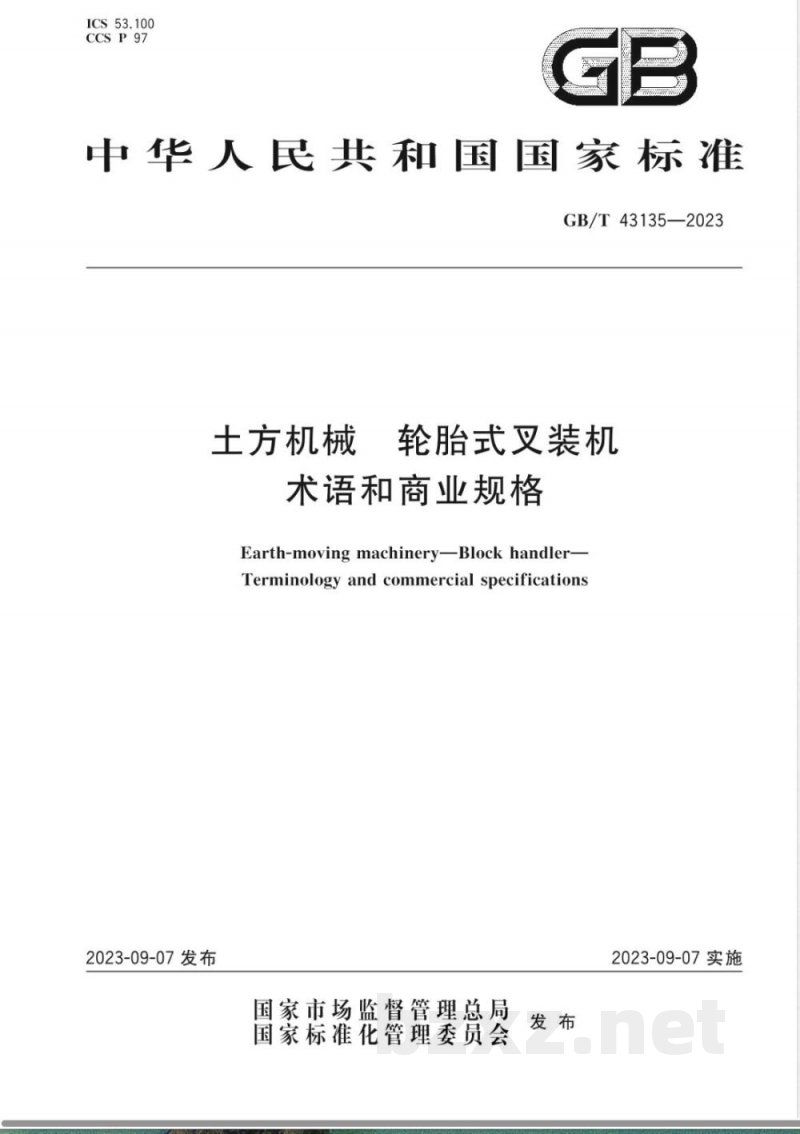

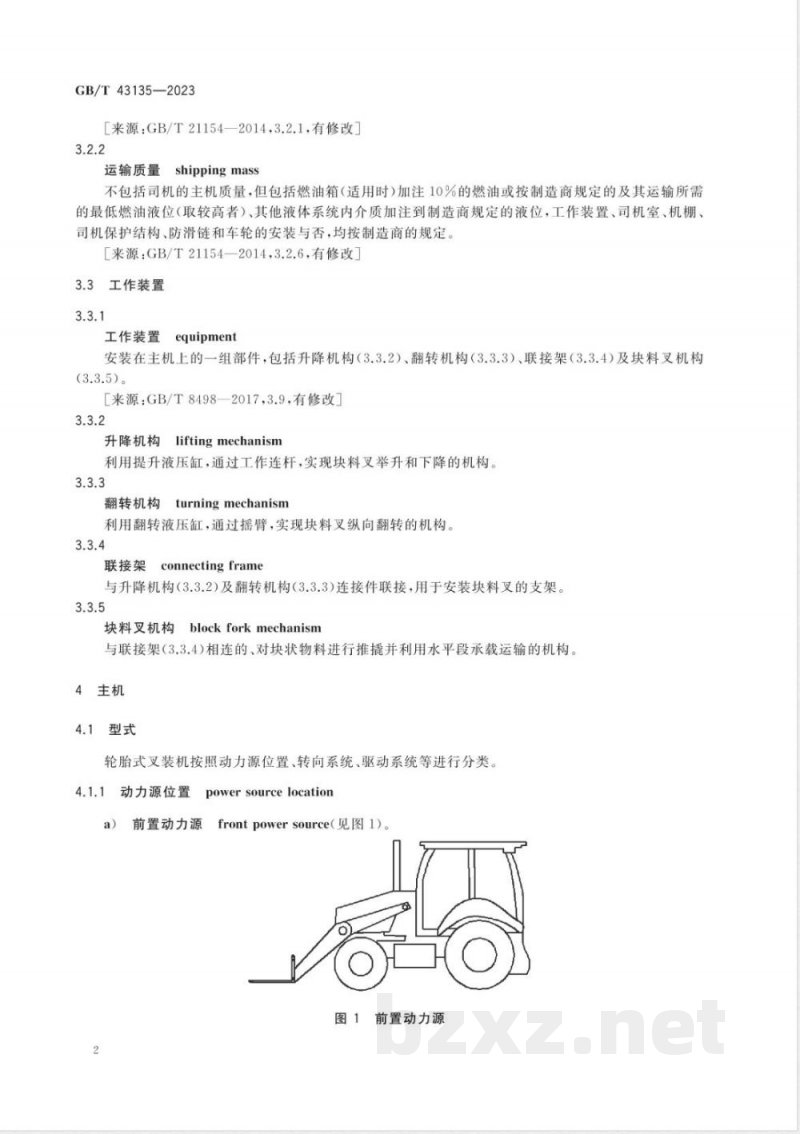

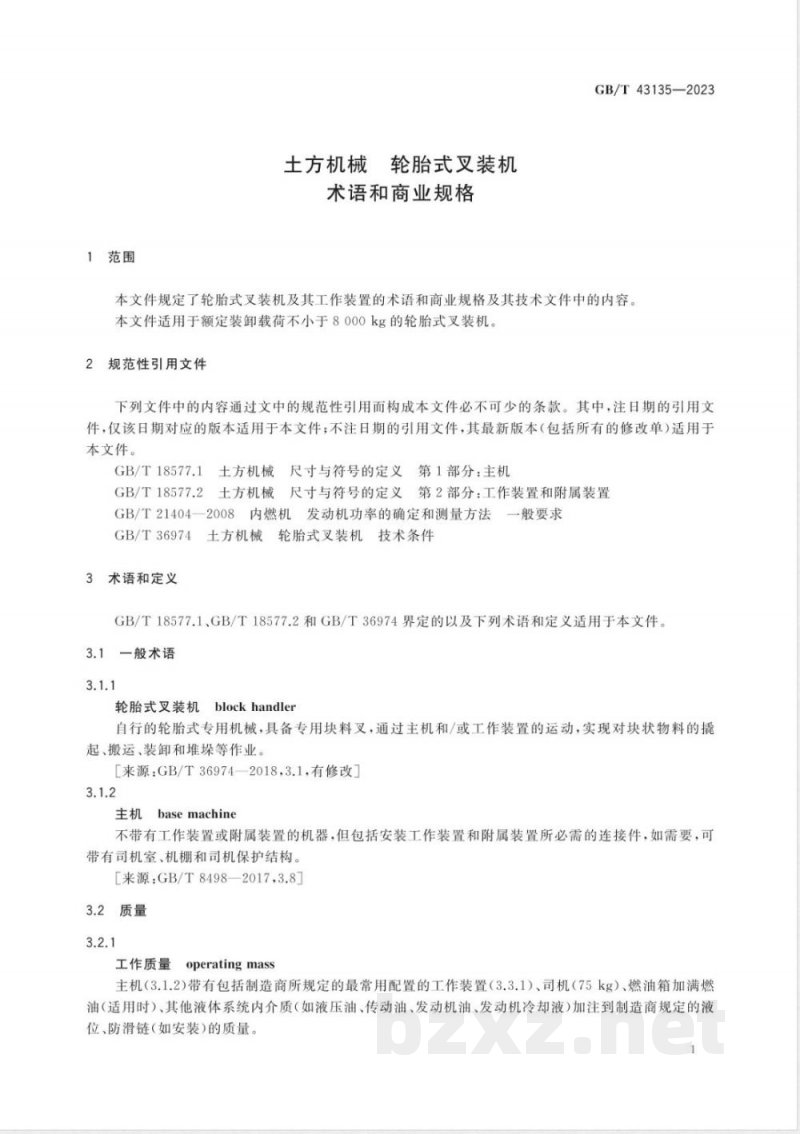

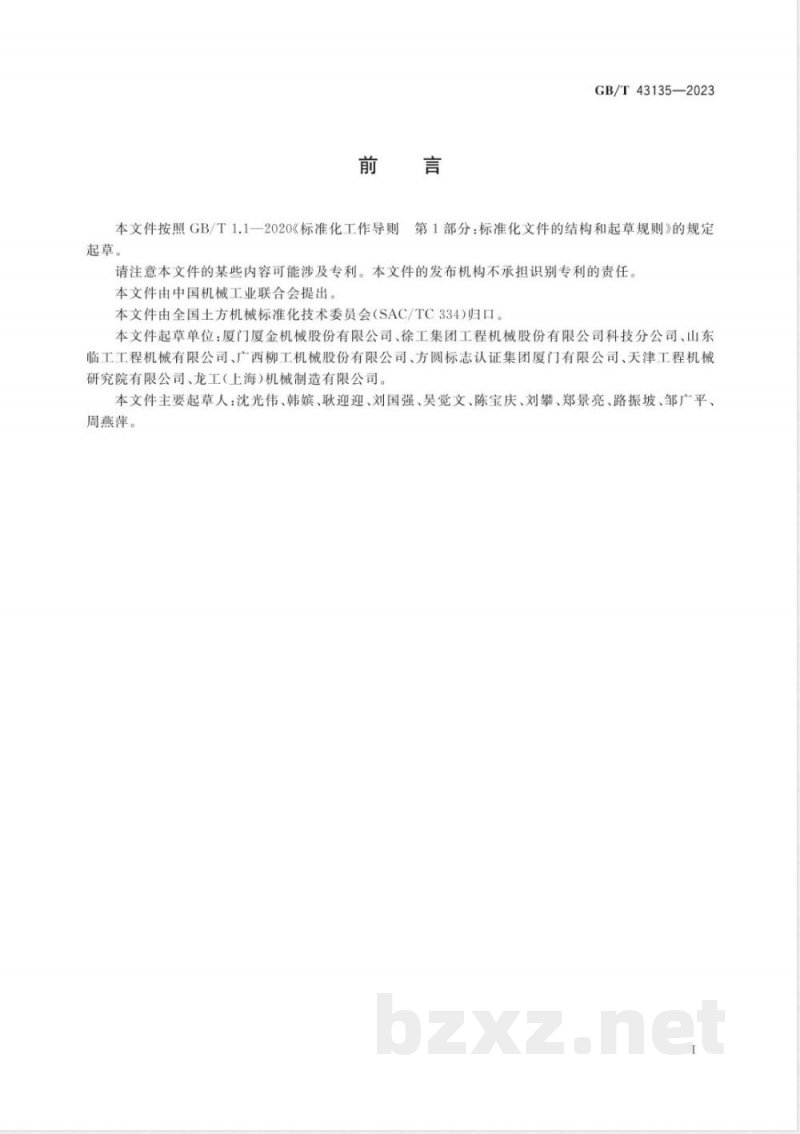

ICS 53.100 CCS P 97 GB 中华人民共和国国家标准 GB/T 43135—2023 土方机械 轮胎式叉装机 术语和商业规格 Earth-moving machinery—Block handler—Terminology and commercial specifications 2023-09-07发布 国家市场监督管理总局 国家标准化管理委员会发布 2023-09-07实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出，由全国土方机械标准化技术委员会（SAC/TC 334）归口。本文件起草单位：厦门厦金机械股份有限公司、徐工集团工程机械股份有限公司科技分公司、山东临工工程机械有限公司、广西柳工机械股份有限公司、方圆标志认证集团厦门有限公司、天津工程机械研究院有限公司、龙工（上海）机械制造有限公司。本文件主要起草人：沈光伟、韩嫔、耿迎迎、刘国强、吴觉文、陈宝庆、刘攀、郑景亮、路振坡、周燕萍。 1 范围 本文件规定了轮胎式叉装机及其工作装置的术语、定义及商业规格，以及技术文件中的相关内容。 本文件适用于额定装载质量不小于8000kg的轮胎式叉装机。 2 规范性引用文件 GB/T 18577.1 土方机械 尺寸与符号的定义 第1部分：主机 GB/T 18577.2 土方机械 尺寸与符号的定义 第2部分：工作装置和附属装置 GB/T 21404—2008 内燃机 发动机功率的确定和测量方法 一般要求 GB/T 36974 土方机械 轮胎式叉装机 技术条件 3 术语和定义 GB/T 18577.1、GB/T 18577.2和GB/T 36974界定的以及下列术语和定义适用于本文件。 3.1 一般术语 3.1.1 轮胎式叉装机（block handler） 一种自行式轮胎式专用机械，配备专用块料叉，通过主机及/或工作装置的运动，实现对块状物料的摄取、搬运、装卸和堆垛作业。 3.1.2 主机（base machine） 不带工作装置或附属装置的机器，但包括安装工作装置所需连接件，必要时可包括司机室、机棚及司机保护结构。 3.2 质量 3.2.1 工作质量（operating mass） 指主机带有制造商规定的最常用配置工作装置、司机（75kg）、燃油箱加满燃油（适用时）、各系统液体达到规定液位，以及安装防滑链（如适用）时的整机质量。 3.2.2 运输质量（shipping mass） 指不包括司机的主机质量，但包括按规定加注燃油及各系统液体后的质量状态，工作装置、司机室、机棚、保护结构、防滑链及车轮等按制造商规定配置或拆装状态确定。 3.3 工作装置 3.3.1 工作装置（equipment） 安装在主机上的一组部件，包括升降机构、翻转机构、联接架及块料叉机构。 3.3.2 升降机构（lifting mechanism） （原文后续内容未完整提供）
