【国家标准】 土方机械 斗齿

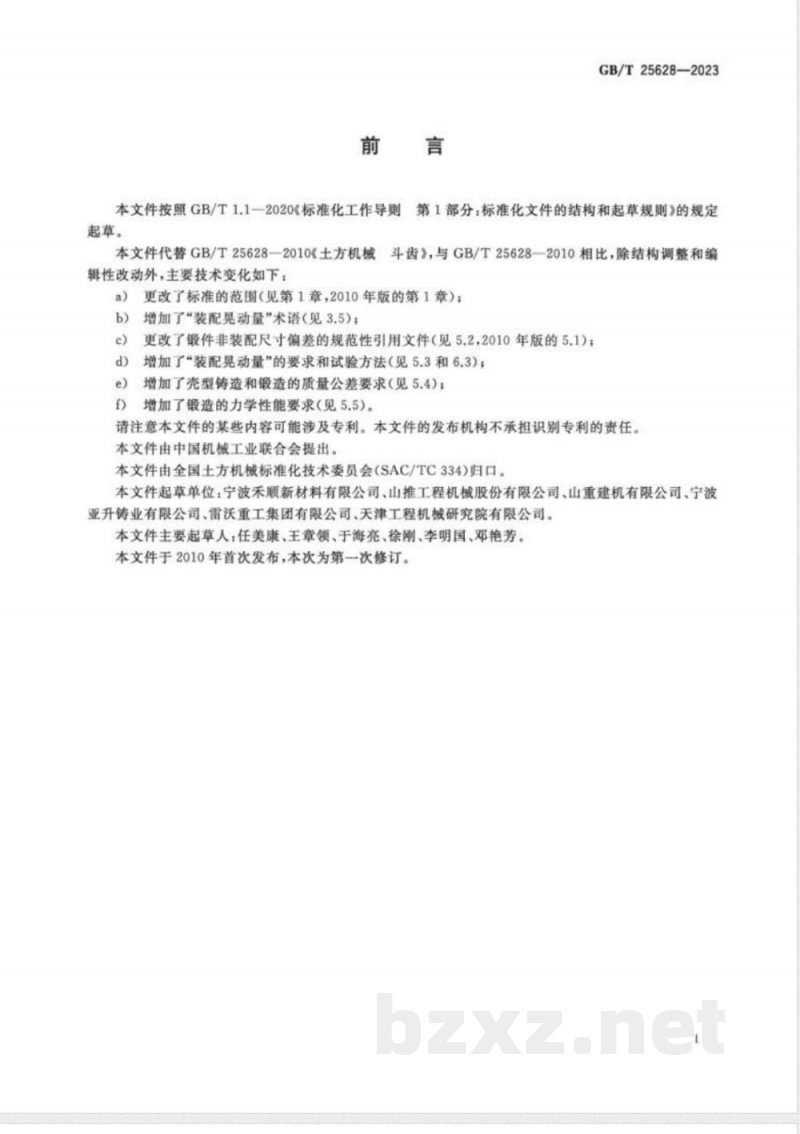

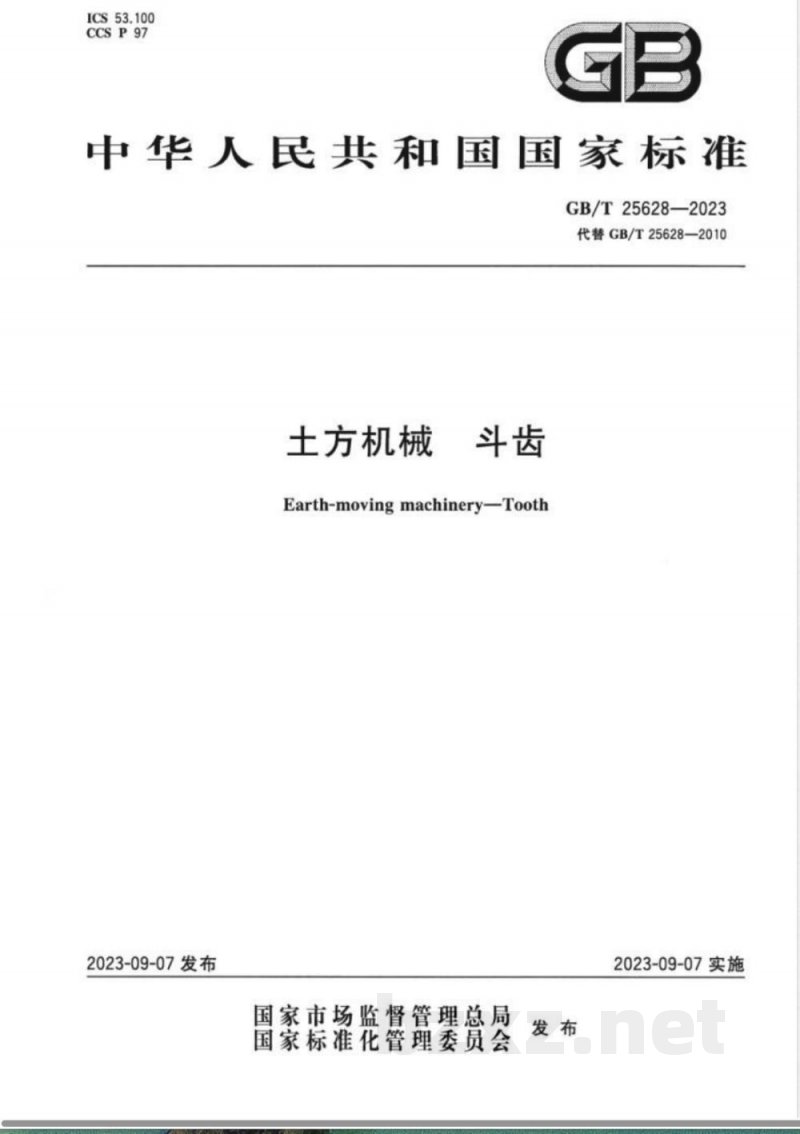

ICS 53.100 CCS P 97 GB 中华人民共和国国家标准 GB/T 25628—2023 代替 GB/T 25628—2010 土方机械 斗齿 Earth-moving machinery—Tooth 2023-09-07发布 国家市场监督管理总局 国家标准化管理委员会发布 2023-09-07实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替GB/T 25628—2010《土方机械 斗齿》，与2010版相比，主要技术变化包括：更改标准范围；增加“装配晃动量”术语；调整相关规范性引用文件；增加装配晃动量要求及试验方法；增加壳型铸造和锻造质量公差要求；增加锻造力学性能要求等。 本文件由中国机械工业联合会提出，全国土方机械标准化技术委员会（SAC/TC 334）归口。本文件起草单位：宁波禾顺新材料有限公司、山推工程机械股份有限公司、山重建机有限公司、宁波亚升铸业有限公司、雷沃重工集团有限公司、天津工程机械研究院有限公司。本文件主要起草人：任美康、王章领、于海亮、徐刚、李明国、邓艳芳。本文件于2010年首次发布，本次为第一次修订。 1 范围 本文件规定了斗齿的分类、要求、试验方法、检验规则、标志和包装。 本文件适用于挖掘机、装载机、铲运机、挖掘装载机、推土机等土方机械用各种形式和规格的斗齿。 2 规范性引用文件 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法 GB/T 6414 铸件尺寸公差、几何公差与机械加工余量 GB/T 12362 钢质模锻件公差及机械加工余量 GB/T 21154 土方机械整机及其工作装置和部件的质量测量方法 3 术语和定义 3.1 整体式斗齿（monoblock tooth） 齿尖与齿座为一体式结构的斗齿，一般采用螺栓连接。 3.2 组合式斗齿（combined tooth） 齿尖与齿座通过匹配结构及齿销连接形成的斗齿。 3.2.1 齿尖（tip） 斗齿前端直接用于挖掘或铲掘的部分。 3.2.2 齿座（adapter） 斗齿尾部，通过焊接或其他方式固定在工作装置上的零件。 3.2.3 齿销（pin） 齿尖与齿座之间的连接件或锁紧件，由钢销加卡簧或钢销加橡胶锁紧块组成。 3.2.3.1 钢销（steel pin） 齿销中起承载作用的金属组件。 3.2.3.2 卡簧（washer） 齿销上起固定作用的金属组件。 3.2.3.3 橡胶锁紧块（rubber block） 齿销上提供弹性支撑作用的橡胶组件。 3.3 松土齿（ripper tooth） 安装在松土器前端用于松土的齿尖。 3.4 焊接式齿座头（weld-on segment） 焊接在松土器上的松土齿齿座。 3.5 装配晃动量（looseness inspection criteria） 组合式斗齿装配后，齿尖相对齿座在上下、左右、前后方向的位置变化量。 4 分类 4.1 斗齿 斗齿分为整体式斗齿与组合式斗齿：整体式斗齿分为单腿型和双腿型；组合式斗齿分为横销式和竖销式。 4.2 齿尖 挖掘机齿尖分为平地齿尖、凿土齿尖和凿岩齿尖，其中平地齿尖用于挖掘及平整土方，凿土齿尖用于硬地挖掘，凿岩齿尖用于岩石挖掘。
