【其他行业标准】 法兰和对焊连接耐腐闸阀

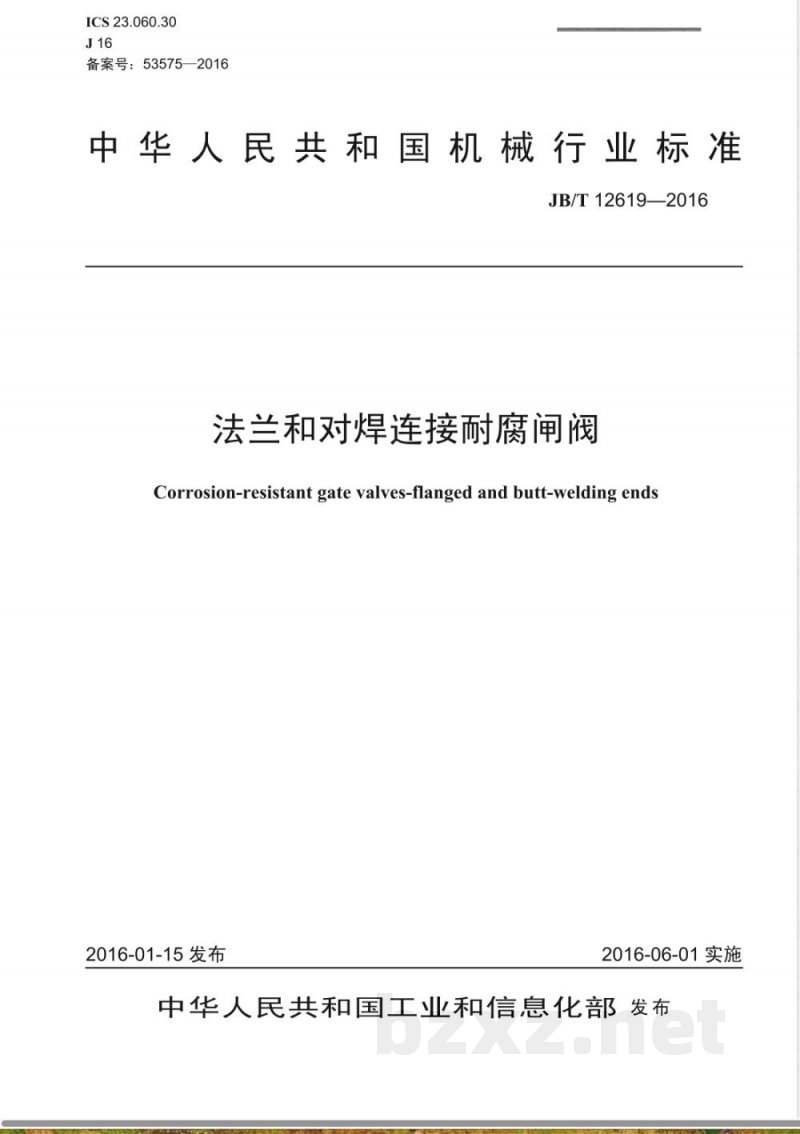

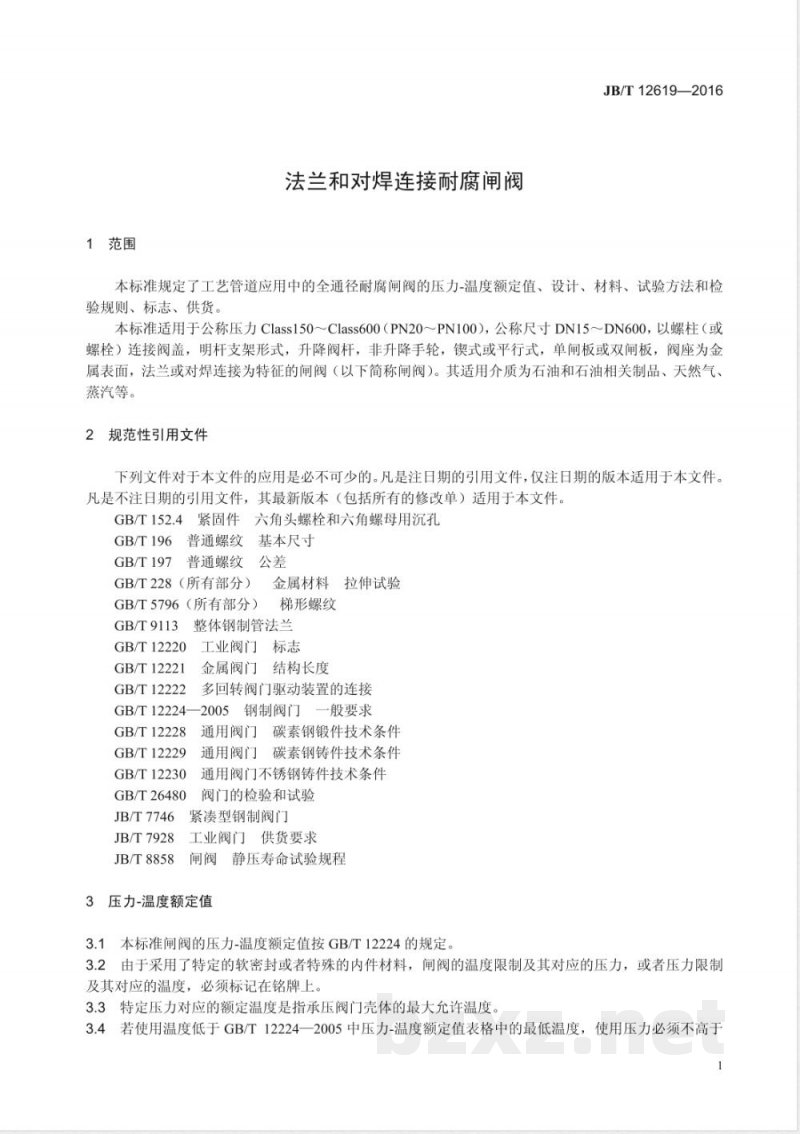

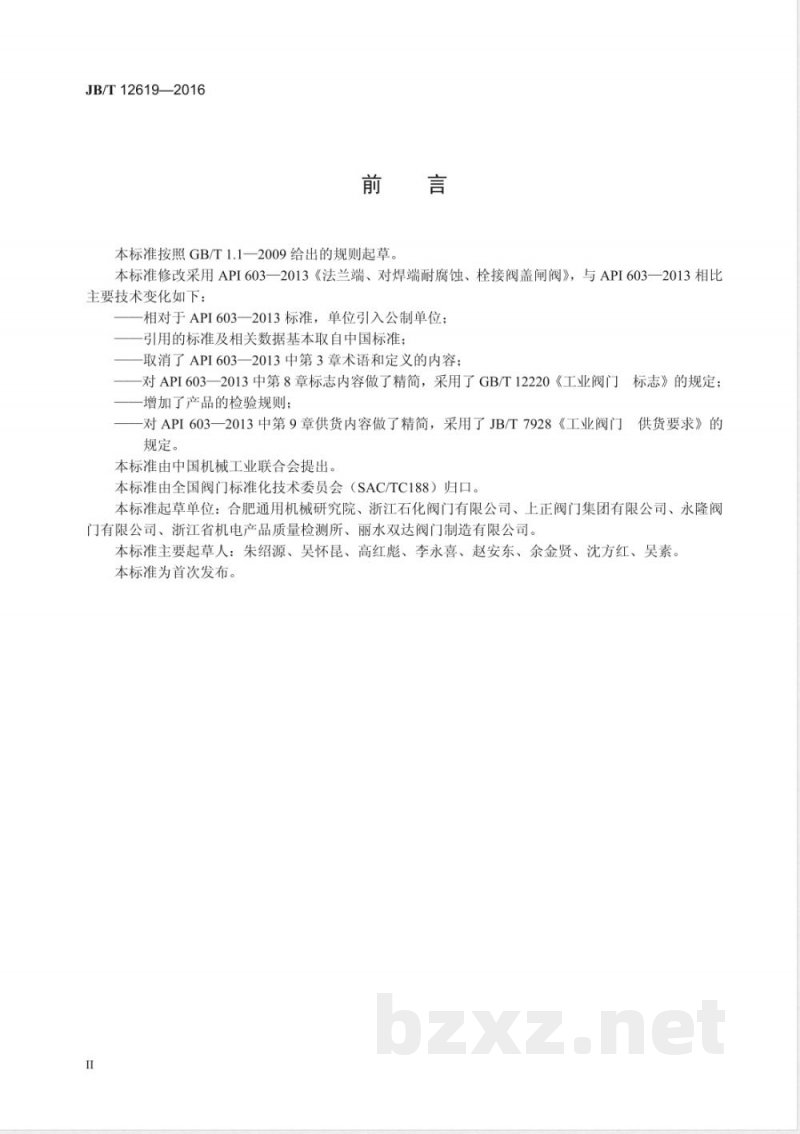

ICS 23.060.30 J 16 备案号：53575—2016 中华人民共和国机械行业标准 JB/T 12619—2016 法兰和对焊连接耐腐蚀闸阀 Corrosion-resistant gate valves—flanged and butt-welding ends 发布日期：2016-01-15 实施日期：2016-06-01 发布机构：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准修改采用API 603—2013《法兰端、对焊端耐腐蚀、栓接阀盖闸阀》。与API 603—2013相比，主要技术变化如下： — 引入公制单位； — 引用标准及相关数据基本采用中国标准； — 取消了API 603—2013中第3章“术语和定义”的内容； — 对标志内容进行了精简，采用GB/T 12220《工业阀门标志》的规定； — 增加了产品的检验规则； — 对供货内容进行了简化，采用JB/T 7928《工业阀门供货要求》的规定。 本标准由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC 188）归口。 本标准起草单位：合肥通用机械研究院、浙江石化阀门有限公司、上正阀门集团有限公司、永隆阀门有限公司、浙江省机电产品质量检测所、丽水双达阀门制造有限公司。 本标准主要起草人：朱绍源、吴怀昆、高红彪、李永喜、赵安东、余金贤、沈方红、吴素。 本标准为首次发布。 1 范围 本标准规定了工艺管道用全通径耐腐蚀闸阀的压力-温度额定值、设计、材料、试验方法和检验规则、标志及供货要求。 本标准适用于公称压力Class 150～Class 600（PN20～PN100）、公称尺寸DN15～DN600的闸阀。其结构特征包括：阀盖采用螺柱或螺栓连接，明杆支架形式，升降阀杆，非升降手轮，楔式或平行式结构，单闸板或双闸板，金属密封阀座，以及法兰或对焊连接。 适用介质包括石油及其相关制品、天然气、蒸汽等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅该版本适用于本文件；凡未注明日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 152.4 紧固件 六角头螺栓和六角螺母用沉孔 GB/T 196 普通螺纹 基本尺寸 GB/T 197 普通螺纹 公差 GB/T 228（所有部分） 金属材料 拉伸试验 GB/T 5796（所有部分） 梯形螺纹 GB/T 9113 整体钢制管法兰 GB/T 12220 工业阀门标志 GB/T 12221 金属阀门结构长度 GB/T 12222 多回转阀门驱动装置的连接 GB/T 12224—2005 钢制阀门一般要求 GB/T 12228 通用阀门 碳素钢锻件技术条件 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T 12230 通用阀门 不锈钢铸件技术条件 GB/T 26480 阀门的检验和试验 JB/T 7746 紧凑型钢制阀门 JB/T 7928 工业阀门供货要求 JB/T 8858 闸阀静压寿命试验规程 3 压力-温度额定值 3.1 本标准闸阀的压力-温度额定值应符合GB/T 12224的规定。 3.2 当采用特定软密封或特殊内件材料时，其温度限制及对应压力，或压力限制及对应温度，应在铭牌上标明。 3.3 对于特殊工况条件，应根据材料性能及结构特点确定相应的压力-温度额定值。 4 设计 4.1 壁厚 阀体及承压部件的最小壁厚应满足强度及安全要求。 4.2 阀体 阀体结构应保证流道通畅、强度可靠，并便于制造和检修。 4.3 阀盖 阀盖应具有足够强度，并保证密封可靠。 4.4 阀盖与阀体的连接 应采用螺柱或螺栓连接，并满足密封及强度要求。 4.5 闸板 闸板结构应保证启闭灵活、密封可靠。 4.6 支架 支架应具有足够的刚度和强度。 4.7 阀杆和阀杆螺母 阀杆应具备良好的机械性能和耐腐蚀性能，阀杆螺母应配合可靠。 4.8 填料和填料函 填料应具有良好的密封性能，填料函结构应便于调整和维护。 4.9 螺柱、螺栓连接 连接件应满足强度和密封要求。 4.10 操作 操作机构应灵活可靠，满足启闭要求。 4.11 旁通和其他辅助接头 根据需要设置旁通装置及辅助接口。 5 材料 5.1 内件以外部分的材料 应符合相关标准要求，并具备良好的机械性能和耐腐蚀性能。 5.2 内件材料 应根据介质特性选择耐腐蚀、耐磨损的材料。 6 试验方法和检验规则 6.1 试验方法 应按照相关标准进行强度试验、密封试验等。 6.2 检验规则 规定抽样方法、检验项目及判定规则。 7 标志 阀门应具有清晰、永久性的标志，内容应符合相关标准规定。 8 供货 产品供货应符合JB/T 7928的相关要求。 附录A（资料性） 由买方指定的数据 附录B（资料性） 闸阀术语说明及示意 图示内容包括：阀体结构示意、闸板类型、楔式闸板磨损行程等。 表格内容包括：壳体最小壁厚和阀杆最小直径、最小磨损行程、填料函尺寸、材料要求、静压寿命次数及检验项目等。 参考文献 列出相关参考标准和资料。
