【国家标准】 无损检测仪器 相控阵超声设备的性能与检验 第2部分：探头

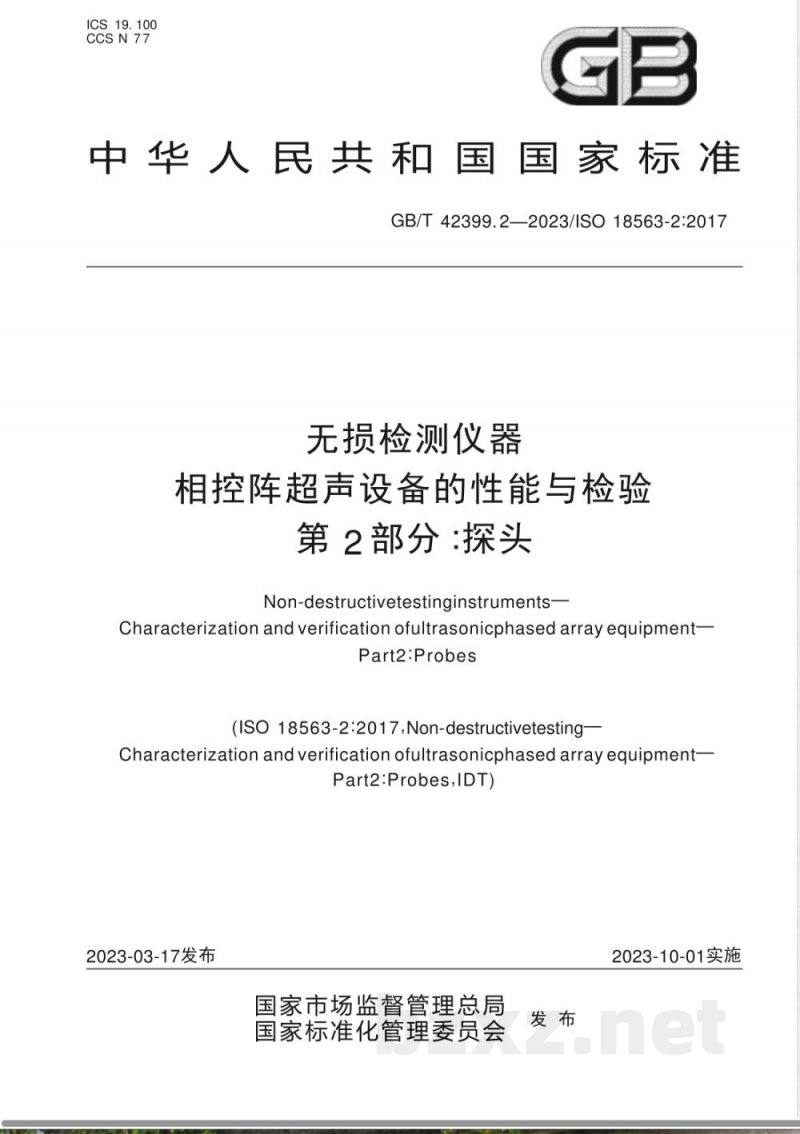

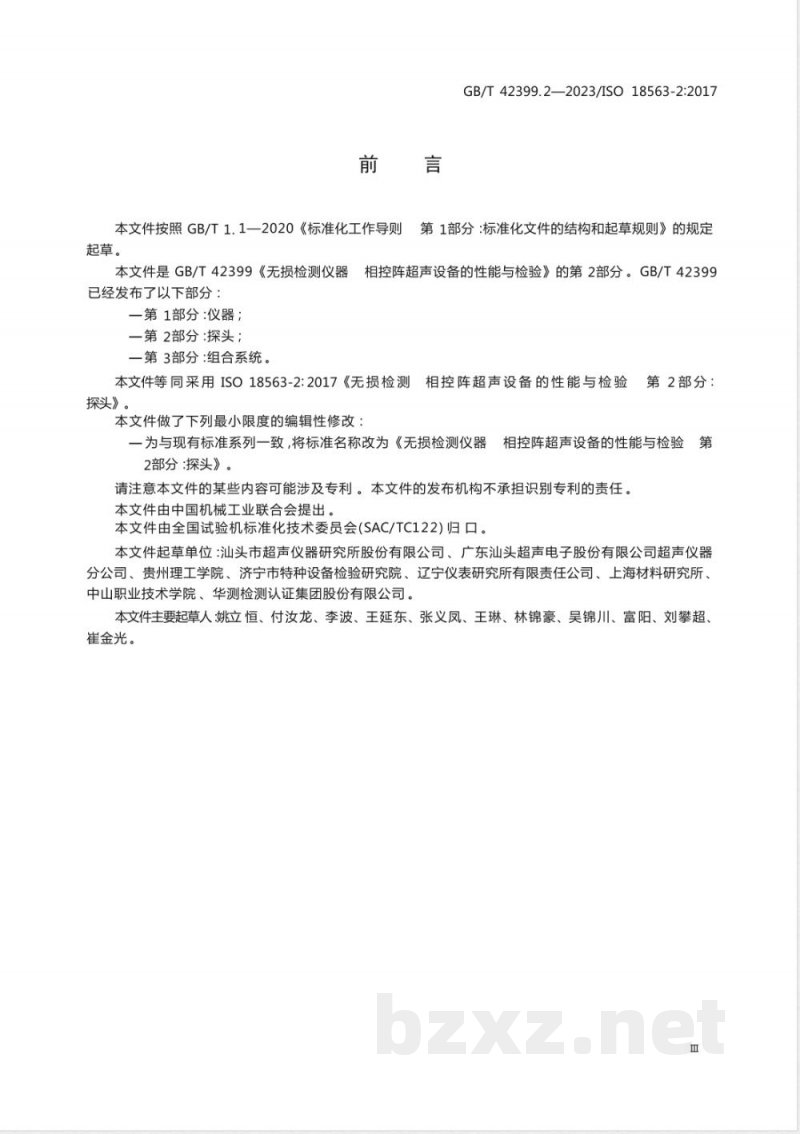

中华人民共和国国家标准 GB/T42399.2—2023/ISO18563-2:2017 无损检测仪器 相控阵超声设备的性能与检验 第2部分：探头 Non-destructive testing instruments - Characterization and verification of ultrasonic phased array equipment - Part 2: Probes 发布机构：国家市场监督管理总局 国家标准化管理委员会 发布日期：2023-03-17 实施日期：2023-10-01 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草，是GB/T42399《无损检测仪器 相控阵超声设备的性能与检验》的第2部分。本文件等同采用ISO 18563-2:2017。文件对标准名称进行了最小限度的编辑修改，以与现有标准系列保持一致。部分内容可能涉及专利，发布机构不承担专利识别责任。本文件由中国机械工业联合会提出，由全国试验机标准化技术委员会（SAC/TC122）归口。 起草单位：汕头市超声仪器研究所股份有限公司、广东汕头超声电子股份有限公司超声仪器分公司、贵州理工学院、济宁市特种设备检验研究院、辽宁仪表研究所有限责任公司、上海材料研究所、中山职业技术学院、华测检测认证集团股份有限公司。 主要起草人：姚立恒、付汝龙、李波、王延东、张义凤、王琳、林锦豪、吴锦川、富阳、刘攀超、崔金光。 引言 相控阵超声检测仪基于脉冲反射法，采用缺陷定量及定位方法，属于高性能数字化仪器，可实现检测全过程信号记录，并生成不同方向投影的高质量图像。GB/T42399标准旨在统一相控阵超声检测仪、探头及组合系统的技术要求，以保证其在生产和检测中的应用。本标准分为三部分： - 第1部分：仪器，规定0.5MHz至10MHz范围内多通道相控阵超声检测仪的性能检测方法和验收标准。 - 第2部分：探头，规定中心频率0.5MHz至10MHz、采用接触法或液浸法的相控阵探头制作完成后的性能检验方法及验收标准。 - 第3部分：组合系统，规定线性相控阵探头组成的系统（接触或水浸）、已连接仪器、探头及电缆的性能检测方法及验收标准。 1 范围 本文件规定了相控阵超声探头的技术性能测试方法、验收标准及检测装置要求，适用于探头检验和校准。 2 规范性引用文件 下列文件通过规范性引用构成本文件必不可少条款： - GB/T1.1—2020 《标准化工作导则 第1部分：标准化文件的结构和起草规则》 - ISO 18563-2:2017 Non-destructive testing - Characterization and verification of ultrasonic phased array equipment - Part 2: Probes 3 术语和定义 本文件采用GB/T42399及ISO 18563-2:2017中界定的术语和定义。 4 一般要求 相控阵探头应满足文件规定的通用要求，包括探头技术信息、测试设备和检测方法。测试设备包括电子设备、试块和其他辅助设备，可采用接触法或液浸法进行探头性能检验。 5 相控阵探头性能测试 测试项目包括物理外观、相对脉冲回波灵敏度偏差、频率、带宽及脉冲持续时间、探头灵敏度、阵元间串扰（可选项）及不合格阵元数量。每项性能指标均包含通则、方法和验收标准，确保探头满足实际使用要求。 参考文献 相关标准及技术文献应符合GB/T42399系列及ISO 18563-2:2017。
