【国家标准】 红外成像人体表面测温筛查仪通用规范

ICS11.040.55
CCS N 11

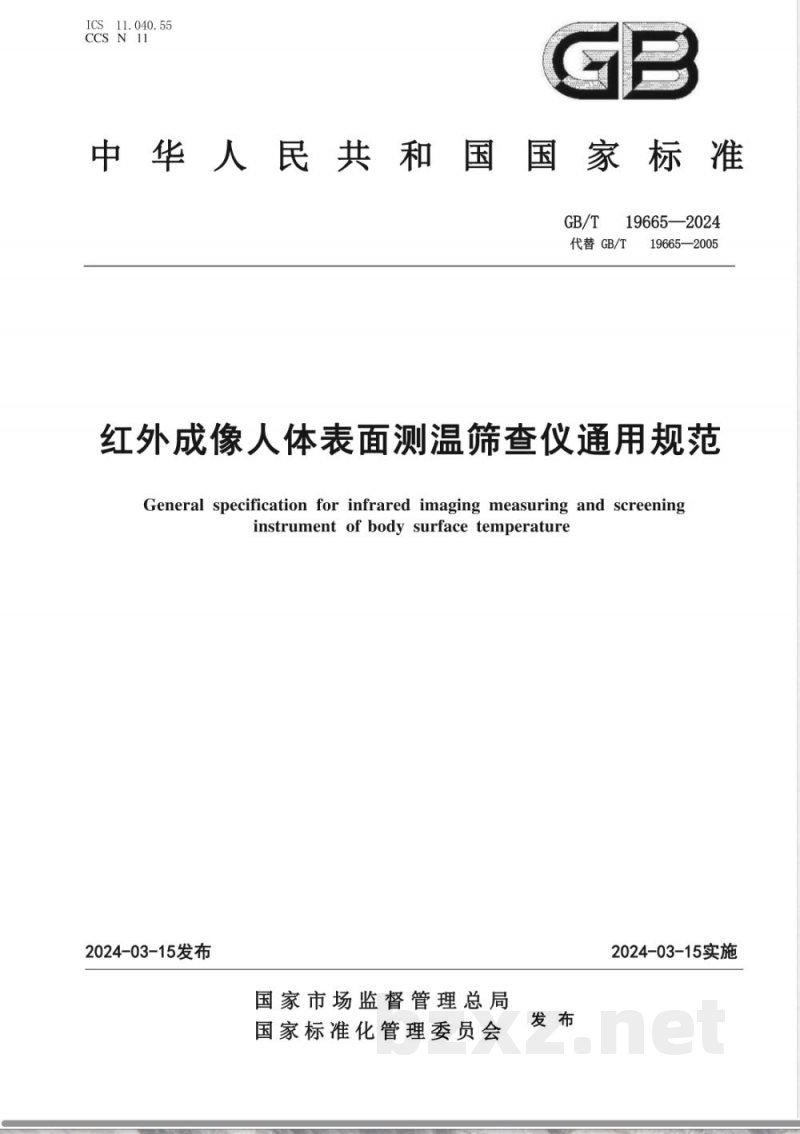

中华人民共和国国家标准
GB/T19665—2024
代替GB/T
19665—2005
红外成像人体表面测温筛查仪通用规范General specification for infrared imaging measuring and screeninginstrument of body surface temperature2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-15实施

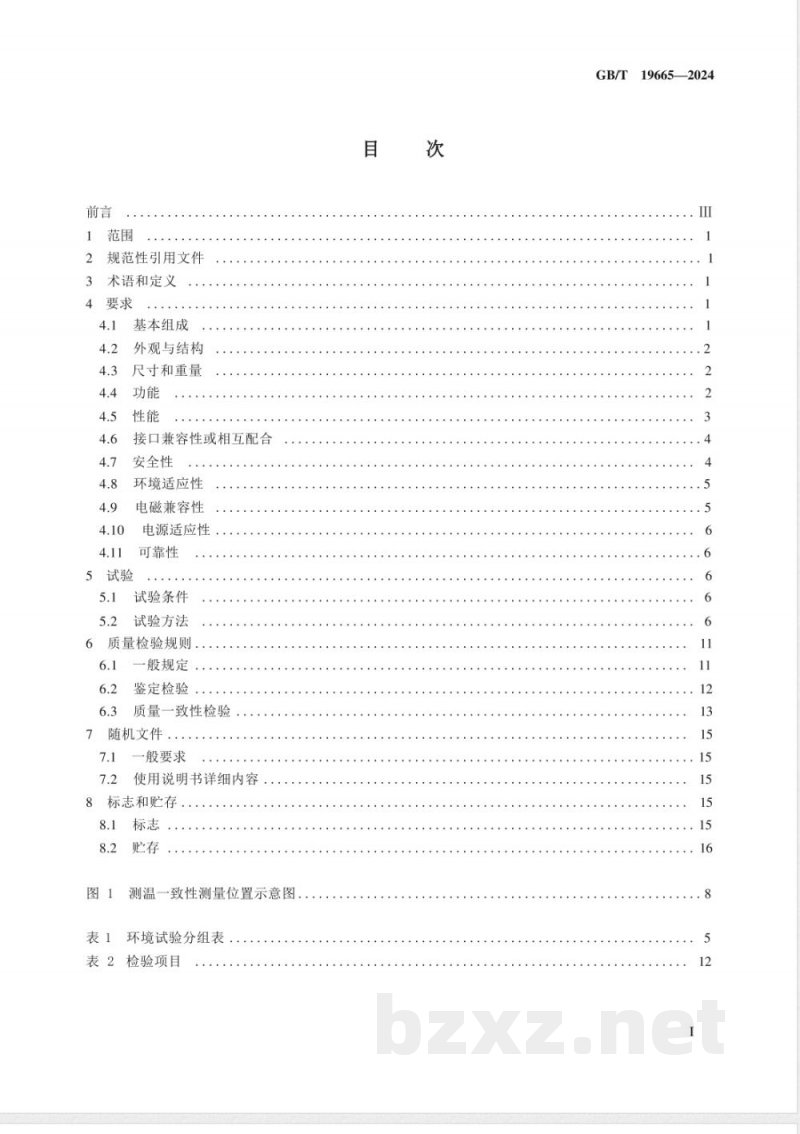

规范性引用文件
术语和定义
基本组成
外观与结构
尺寸和重量
接口兼容性或相互配合
安全性
环境适应性
电磁兼容性
电源适应性
可靠性
5试验
试验条件
试验方法
6质量检验规则
一般规定
鉴定检验
质量一致性检验
随机文件
一般要求
使用说明书详细内容
8标志和贮存
测温一致性测量位置示意图
环境试验分组表
表2检验项目
19665—2024
GB/T19665—2024

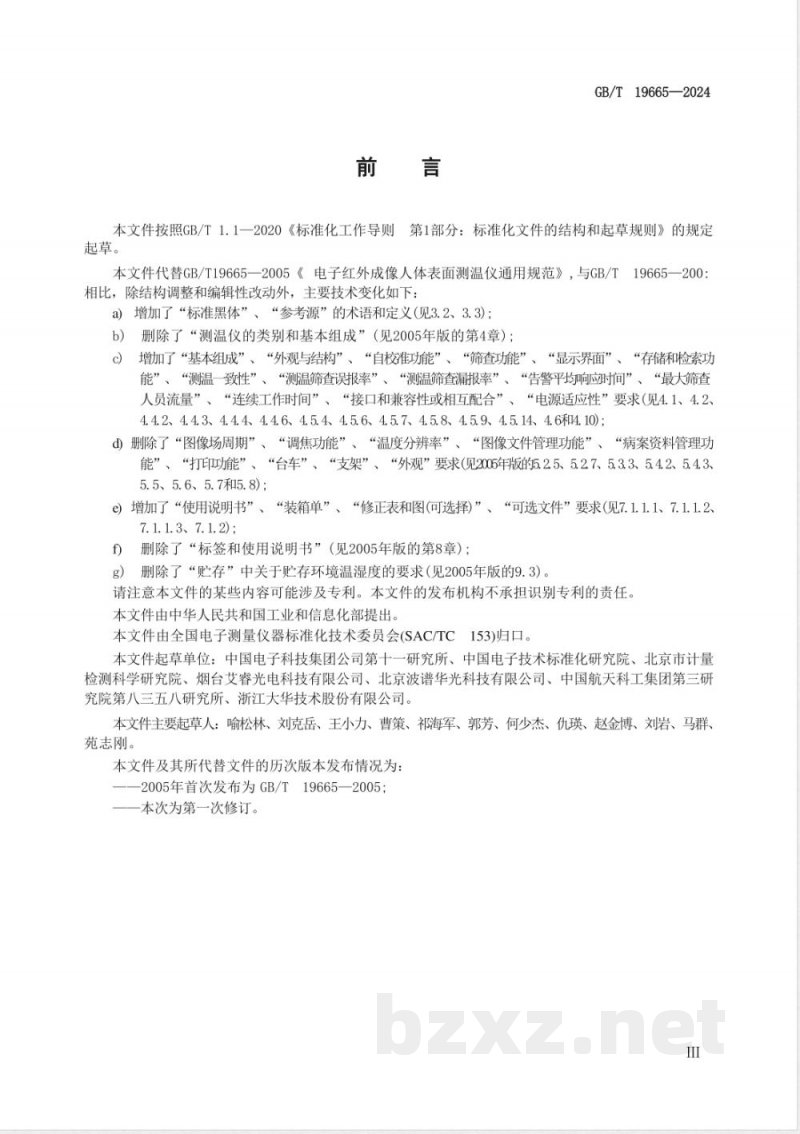

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T19665一2005《电子红外成像人体表面测温仪通用规范》，与GB/T19665一200：相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了“标准黑体”、“参考源”的术语和定义（见3.2、3.3)；b）删除了“测温仪的类别和基本组成”（见2005年版的第4章）；增加了“基本组成”、“外观与结构”、“自校准功能”、“筛查功能”、“显示界面”、“存储和检素功c
能”、“测温一致性”、“测温筛查误报率”、“测温筛查漏报率”、“告警平均响应时间”、“最大筛查人员流量”、“连续工作时间”、“接口和兼容性或相互配合”、“电源适应性”要求（见4.1、4.24.4.2、4.4.3、4.4.4、4.4.6、4.5.4、4.5.6、4.5.7、4.5.8、4.5.9、4.5.14、4.6和4.10)；d删除了“图像场周期”、“调焦功能”、“温度分辨率”、“图像文件管理功能”、“病案资料管理功能”、“打印功能”、“台车”、“支架”、“外观”要求（见2005年版的5.25、5.27、5.3.3、5.4.2、5.4.3、5.5、5.6、5.7和5.8)；
e）增加了“使用说明书”、“装箱单”、“修正表和图（可选择)”、“可选文件”要求(见7.1.1.1、7.1.1.2、7. 1. 1. 3、7.1.2) ;
f）删除了“标签和使用说明书”（见2005年版的第8章）；g）删除了“贮存”中关于贮存环境温湿度的要求（见2005年版的9.3）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国电子测量仪器标准化技术委员会(SAC/TC153)归口。本文件起草单位：中国电子科技集团公司第十一研究所、中国电子技术标准化研究院、北京市计量检测科学研究院、烟台艾睿光电科技有限公司、北京波谱华光科技有限公司、中国航天科工集团第三研究院第八三五八研究所、浙江大华技术股份有限公司。本文件主要起草人：喻松林、刘克岳、王小力、曹策、祁海军、郭芳、何少杰、仇瑛、赵金博、刘、马群、苑志刚。
本文件及其所代替文件的历次版本发布情况为：-2005年首次发布为GB/T19665一2005；一一本次为第一次修订。
1范围
红外成像人体表面测温筛查仪通用规范GB/T19665—2024
本文件规定了红外成像人体表面测温筛查仪的要求、质量检验规则、随机文件和标志、包装、贮存等，描述了试验方法。
本文件适用于红外成像人体表面测温筛查仪生产、检验和验收。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191—2008
包装储运图示标志
GB/T6587—2012电子测量仪器通用规范GB/T9969—2008
GB/T11463—1989
3术语和定义
工业产品使用说明书总则
电子测量仪器可靠性试验
下列术语和定义适用于本文件。3.1
红外成像人体表面测温筛查仪infrared imaging measuring and screening instrument ofbody sur-face temperature
依靠被动接收人体自身热辐射的红外线信息，经转换、处理后变成可视化图像，获得被测人体表面温度并进行温度筛查的设备。
注：简称“筛查仪”。
标准黑体
standard blackbody
有效发射率近似为1，用于筛查仪测温准确度、测温重复性和测温均匀性等参数测量，温度可调可控的计量校准设备。
参考源
reference source
用于筛查仪温度示值实时校准，辐射面均匀的校准设备。3.4
超温目标
over-temperaturetarget
能够释放指定热量，由测试人员携带的能被筛查仪识别为超过正常体温的设备，4要求
4.1基本组成
筛查仪至少应包含成像单元、显控单元、支撑单元，还可包含跟踪指示单元、校准单元等。GB/T19665—2024
成像单元至少应包含红外热像仪，显控单元可包含显示器、操控界面或其他显控设备，支撑单元至少应包含支架结构，跟踪指示单元包含目标提取和可见光指示器等，校准单元特指参考源。各组成单元可以以独立形式或组合形式体现，4.2外观与结构
4.2.1外观
筛查仪外观应满足下列要求：
a）外表面整洁，色泽均匀，无划痕、剥落及裂纹破损等缺陷；b）标志、产品名称、产品型号、产品编号、生产厂家等清晰无误。4.2.2结构
筛查仪具体结构要求由使用说明书规定，应满足以下要求：a）成像单元能在支撑单元上可靠固定；b）支撑单元可调整高度、俯仰和方位，以满足测温筛查需要。4.3尺寸和重量
由使用说明书规定。
4.4功能
4.4.1测温功能
筛查仪的测温功能应满足以下要求：a）能采集成像单元产生的视频信号并转换成相应的温度值；b）能对视频图像中任意点进行测温；c）能显示视频图像中任一选定区域平均温度、最高温度和最低温度。4.4.2
自校准功能
筛查仪应具备温度校准功能，可根据应用场景及使用要求进行自动校准或人工校准，通过校准对温度示值进行修正。
4.4.3筛查功能
筛查仪的筛查功能应满足以下要求：能设置筛查区域（适用时）及筛查告警温度阈值：a
能将筛查区域内各点的测量温度与筛查告警温度阈值进行比较，当筛查区域内显示温度高于b)
告警温度阈值时，进行告警；
c）告警时标记告警对象，告警提示有亮灯、声音、屏幕指示中的一种或几种。4.4.4显示界面
筛查仪的显示界面应满足以下要求。具有视频图像显示和温度显示功能。温度显示方式可由使用说明书进行规定a
单位为摄氏度，其显示分辨率为0.1℃或更优。可显示温度范围不窄于28.0℃~42.0℃，可根据具体应用场景设定显示温度范围。5图像处理功能
筛查仪应具有下列图像处理功能（可选择）：a)
温度分布曲线显示；
图像极性切换；
伪彩色图像显示；
多幅图像显示；
图像增强处理。
4.4.6存储和检索功能
GB/T19665—2024
筛查仪应支持对采集的视频图像和温度数据进行存储和检索功能，可通过本地或远程等方式实现。4.5性能
4.5.1测温范围
在4.8规定的使用环境温度组别和4.5.2规定的测温准确度条件下，筛查仪的测温范围至少应包括28.0℃~42.0℃。
4.5.2测温准确度
测温准确度指对已知温度的标准黑体进行测温，筛查仪测出的温度值和标准黑体实际温度值的差值。在规定的工作环境和工作距离等条件下，应符合以下要求。当标准黑体温度(T）为33.0℃≤T≤38.0℃时：a)
1）有参考源时，测温准确度不大于0.3℃；2）无参考源时，测温准确度不大于0.5℃。b）当标准黑体温度(T）为28．0℃≤T<33.0℃、38.0℃测温重复性
℃时，测温准确度不大于
测温重复性指筛查仪对固定温度值的标准黑体进行多次测量时，所得到的最大测量值与最小测量值之差。在规定的工作环境和工作距离等条件下，应符合以下要求：a）有参考源时，测温重复性不大于0.2℃；b）无参考源时，测温重复性不大于0.4℃。4.5.43
测温一致性
在筛查仪视场内测温一致性应不大于0.2℃。4.5.5噪声等效温差
噪声等效温差指筛查仪信噪比为1时对应的目标与背景的温度差，一般不大于0.1℃。4.5.6测温筛查误报率
测温筛查误报指将正常体温的对象进行告警。测温筛查误报率一般应不大于5%。4.5.7测温筛查漏报率
测温筛查漏报指对超温的对象未发出告警。在满足测温筛查误报率要求的情况下，测温筛查漏报3
GB/T19665—2024
率一般应不大于5%。
4.5.8告警平均响应时间
告警平均响应时间指超温对象进入筛查仪检测范围到筛查仪报警的平均时间间隔，一般应不大于1 s。
4.5.9最大筛查人员流量
按使用场景，最大筛查人员流量：a）对于沿单列固定通道场景使用的筛查仪（简称单目标筛查仪），每分钟应不少于12人；b）对于多列通道和人流快速通过场景使用的筛查仪（简称多目标筛查仪），每分钟应不少于60人。
4.5.10视场
视场指透过筛查仪的入瞳能形成有效图像的最大锥形或扇形的光束角，单位为度。筛查仪有水平和垂直两个方向的视场。具体要求由使用说明书规定4.5.11瞬时视场
瞬时视场指筛查仪红外探测器的单个像元通过光学系统后所对应的空间光学张角，单位为毫弧度。筛查仪有水平和垂直两个方向的瞬时视场。具体要求由使用说明书规定。4.5.12工作距离
工作距离指筛查仪能满足测温准确度要求下温度测量的距离。一般要求：a）对于单目标筛查仪，工作距离：0.3m～3.0m;b）对于多目标筛查仪，工作距离：1.0m～5.0m。最小和最大工作距离由使用说明书规定。4.5.13预热时间
预热时间指筛查仪从加电启动开始到正常工作所需的时间。具体要求由使用说明书规定。4.5.14连续工作时间
连续工作时间指筛查仪正常工作后，连续满足测温准确度要求的工作时间。220V交流供电时，连续工作时间应不小于8h：电池供电时，连续工作时间由使用说明书规定4.6接口兼容性或相互配合
筛查仪的通讯接口通常使用USB或网络接口，具体输入和输出接口、互换性、兼容性或相互配合要求由使用说明书规定。
4.7安全性
除非另有规定，筛查仪使用交流220V供电，电气安全性应符合以下要求：绝缘电阻：不小于100M2;
b）介电强度交流电压：1500V;
c）泄漏电流：不大于3.5mA。
4.8环境适应性
筛查仪依据GB/T6587—2012
GB/T19665—2024
中4.7.2,按使用条件分类方法分为三个基本环境组别：I组、ⅡI组、II组（见表1）。筛查仪应用环境组别，或表1所列三组以外的环境要求由使用说明书规定。环境试验分组表
试验条件
贮存条件
极限条件（工作）
工作范围
工作范围
贮存条件
频率循环
驱动振幅(单峰值）
扫频速率
在共振点上保持时间
在共振点上驱动振幅
(单峰值）
工作状态
振动方向
加速度
脉冲持续时间
冲击次数
工作状态
跌落高度或角度
跌落次数
工作状态
运输条件
工作状态
电磁兼容性
40℃~60℃
0℃~40℃
10℃~30℃
30℃相对湿度20%～75%
40℃相对湿度90%12h
Hz—33
Hz—5
≤1oct/min
非工作状态
Z、Y、2
6 ms±1 ms
3个轴向（任选一面）
各做1次（共3次）
非工作状态
半正弦波
5mm或30°
以底面4个边为轴
各跌落1次(共4次）
工作状态
-40℃~60℃
10℃~50℃
0℃~40℃
40℃相对湿度20%~90%
50℃相对湿度90%24h
Hz—55
Hz—5
≤1oct/min
1.59 mm(5Hz≤f<10 Hz)
0.76mm(10 Hz≤f<25Hz)
0.19 mm(25Hz≤f<55Hz)
非工作状态
x、Y、
11 ms±1 ms
6个面，每面3次
共18次）
非工作状态
半正弦波
100mm或45°
以底面4个边为轴
各跌落1次（共4次）
工作状态
按二级公路运输
非工作状态
除非另有规定，应符合GB/T6587一2012中4.9的要求。Ⅲ组
-40℃~70℃
20℃~60℃
-10℃~50℃
50℃相对湿度5%～90%
60℃相对湿度90%48h
Hz—55
Hz—5
≤1oct/min
1.59mm(5Hz≤f<10Hz)
0.76mm(10 Hz≤f<25Hz)bzxz.net
0.19mm(25Hz≤f<55Hz)
非工作状态
X、y、
4ms±1ms
6个面，每面3次
(共18次）
非工作状态
半正弦波
100mm或30°
以底面4个边为轴
各跌落1次(共4次)
工作状态
GB/T19665—2024
电源适应性
电源适应性至少应满足GB/T6587—20124.11可靠性
中4.10的要求，
平均故障间隔时间的检验下限值应不小于1500h，具体由使用说明书规定。5试验
5.1试验条件
5.1.1试验用的仪器和设备应经过计量机构检定合格，并处于有效期内。5.1.2试验的环境条件，若无特殊规定，应在下列大气条件下进行：温度：20℃~30℃；
b）相对湿度：20%～85%；
气压：86kPa～106kPa。
5.2试验方法
5.2.1基本组成
检查筛查仪使用说明书中所述基本组成单元完整性。5.2.2
外观与结构
目视检查筛查仪外观及结构。
尺寸和重量
用符合测量精度要求的量具测量筛查仪的长度、高度以及宽度，用检定合格的衡器称量筛查仪的重量。
5.2.4功能
5.2.4.1测温功能
测温功能的试验方法和步骤如下：开启筛查仪电源，并预热使其处于正常工作状态，目视检查视频图像指定位置温度显示情况；a)
筛查仪稳定工作后，选择测温点，在视频图像中标记测温点，目视检查测温点温度显示情况；筛查仪稳定工作后，选择测温区域，在视频图像中标记出目标区域，目视检查目标区域的平均温度、最高温度和最低温度显示情况。5.2.4.2
2自校准功能
开启筛查仪电源，并预热使其处于正常工作状态，按使用说明书规定的要求选择自动校准或人工校准方式进行操作，观察温度自校准情况。筛查功能
筛查功能的试验方法和步骤如下：a）调节标准黑体温度，使筛查区域内显示温度高于阈值，观察告警情况；
