【其他行业标准】 印刷机械 辊式粘单页机

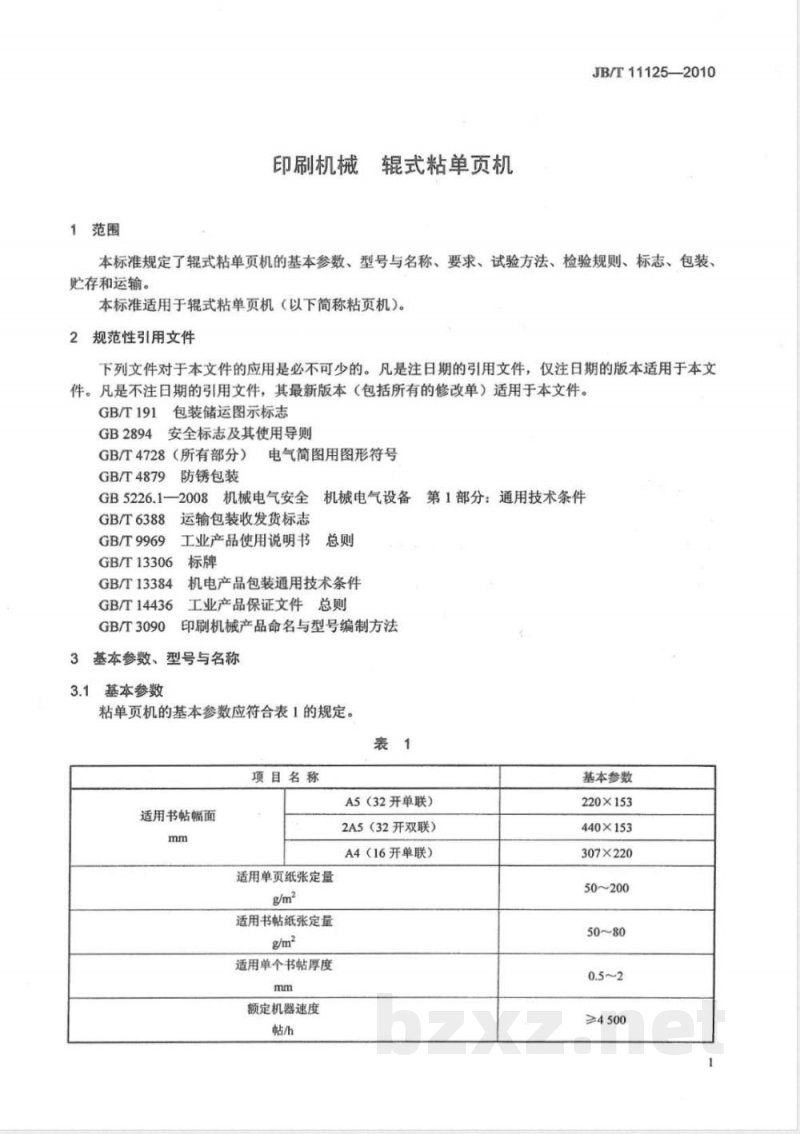

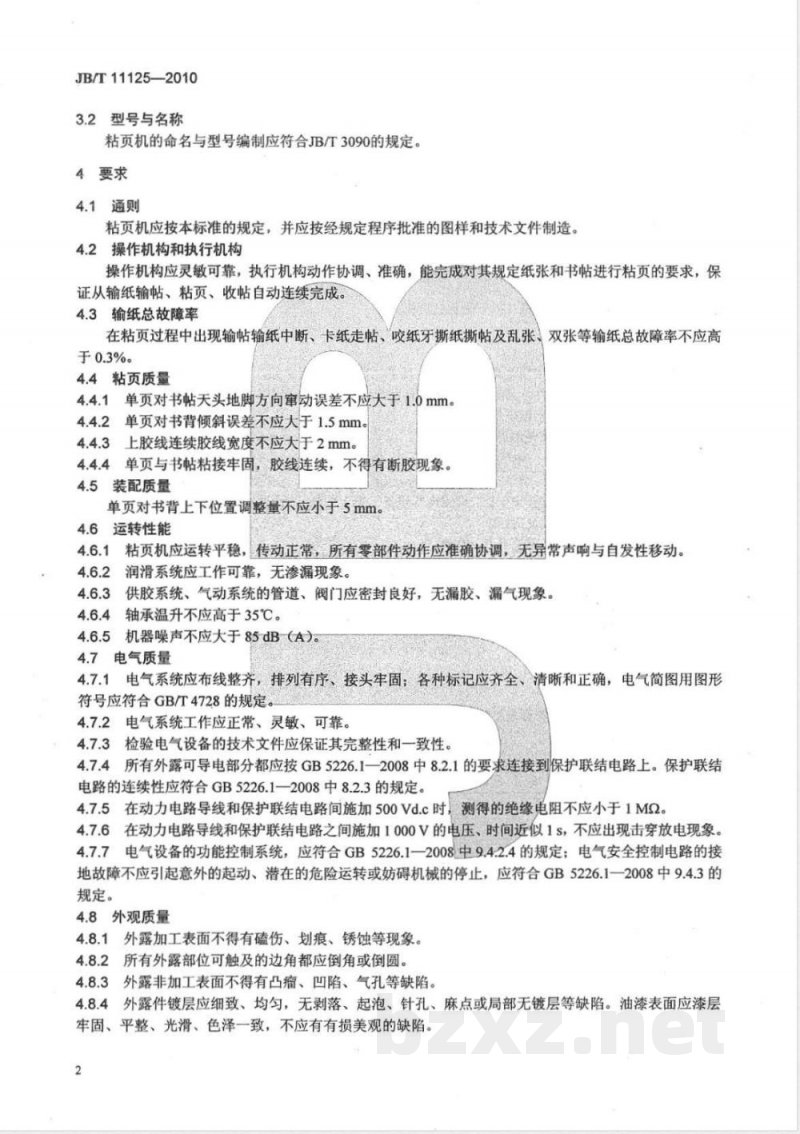

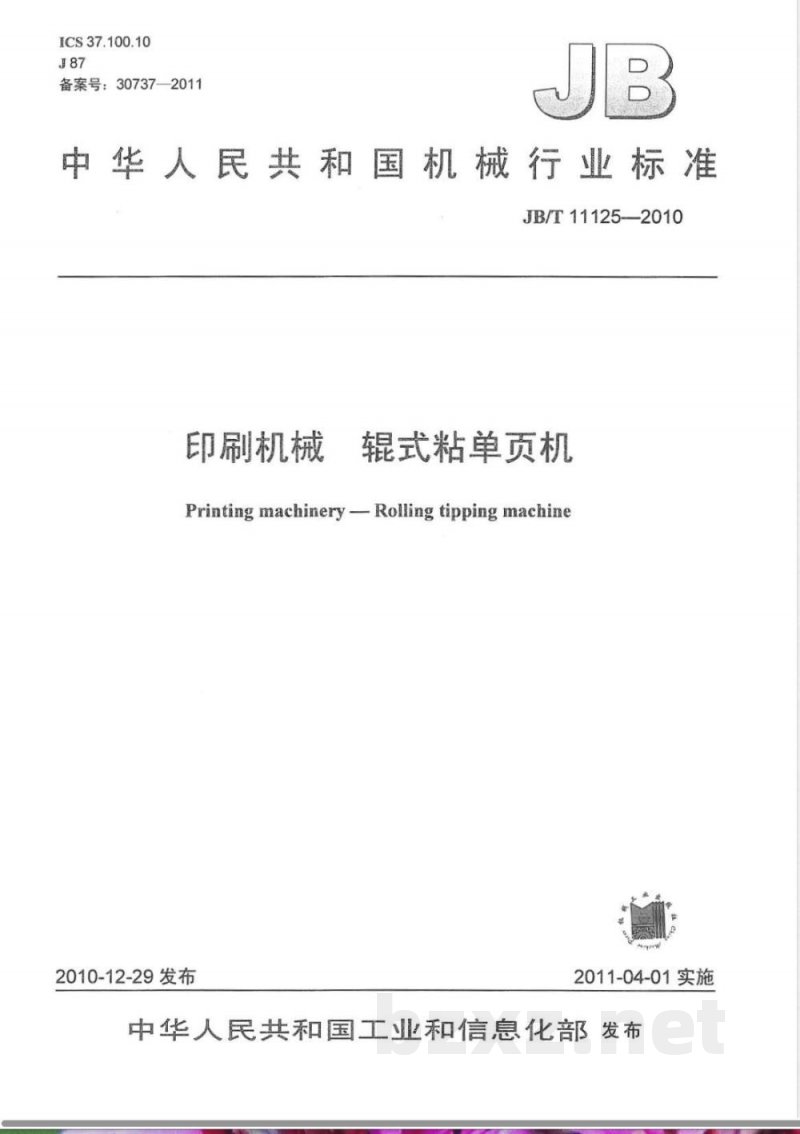

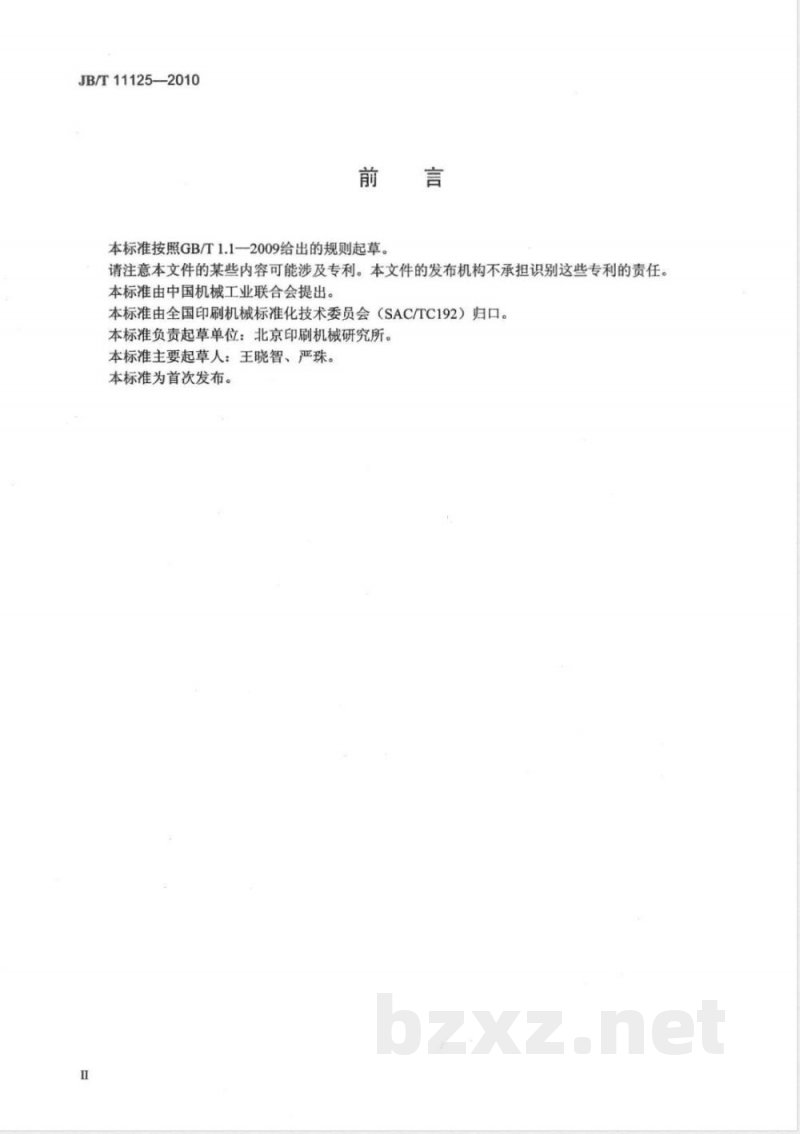

ICS 37.100.10 J87 备案号：30737—2011 JB 中华人民共和国机械行业标准 JB/T 11125—2010 印刷机械 辊式粘单页机 Printing machinery - Rolling tipping machine 2010-12-29 发布 2011-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出，由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准起草单位：北京印刷机械研究所。 主要起草人：王晓智、严珠。 本标准为首次发布。 1 范围 本标准规定了辊式粘单页机的基本参数、型号与名称、要求、试验方法、检验规则、标志、包装、贮存和运输。 本标准适用于辊式粘单页机（以下简称粘页机）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 4728 电气简图用图形符号 GB/T 4879 防锈包装 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14436 工业产品保证文件总则 JB/T 3090 印刷机械产品命名与型号编制方法 3 基本参数、型号与名称 3.1 基本参数 粘单页机基本参数见表1： 适用书帖幅面：A5（32开单联）、2A5（32开双联）、A4（16开单联） 适用单页纸张定量：50~200 g/m² 适用书帖纸张定量：50~80 g/m² 适用单个书帖厚度：0.5~2 mm 额定机器速度：≥4500 帖/h 3.2 型号与名称 产品命名与型号编制应符合JB/T 3090规定。 4 要求 4.1 通则 粘页机应按本标准及经规定程序批准的图样和技术文件制造。 4.2 操作机构和执行机构 操作机构应灵敏可靠，执行机构动作协调准确，应能实现输纸、输帖、粘页及收帖的自动连续作业。 4.3 输纸总故障率 在粘页过程中，输帖输纸中断、卡纸、撕纸、乱张及双张等故障总发生率不应高于0.3%。 4.4 粘页质量 单页对书帖天头地脚方向窜动误差不应大于1.0 mm；单页对书背倾斜误差不应大于1.5 mm；上胶线连续宽度不应大于2 mm；单页与书帖粘接应牢固，不得出现断胶现象。 4.5 装配质量 单页对书背上下位置调整量不应小于5 mm。 4.6 运转性能 设备应运转平稳，传动正常，各部件动作协调无异常声响。 润滑系统应可靠，无渗漏；供胶及气动系统应密封良好，无漏胶漏气现象。 轴承温升不应高于35℃；整机噪声不应大于85 dB(A)。 4.7 电气质量 电气系统布线应整齐、接头牢固，标识齐全清晰，电气图形符号应符合相关标准要求。
