【其他行业标准】 铝中间合金化学分析方法 第2部分：锰含量的测定 高碘酸钾分光光度法

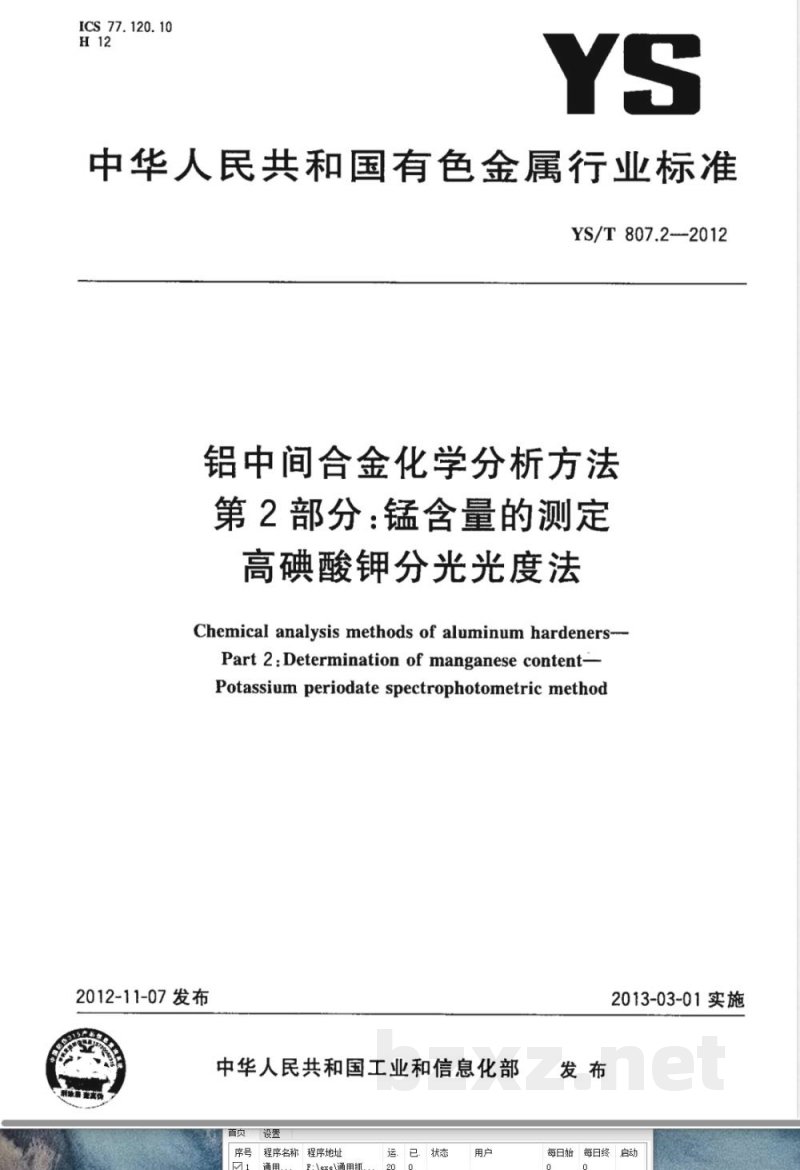

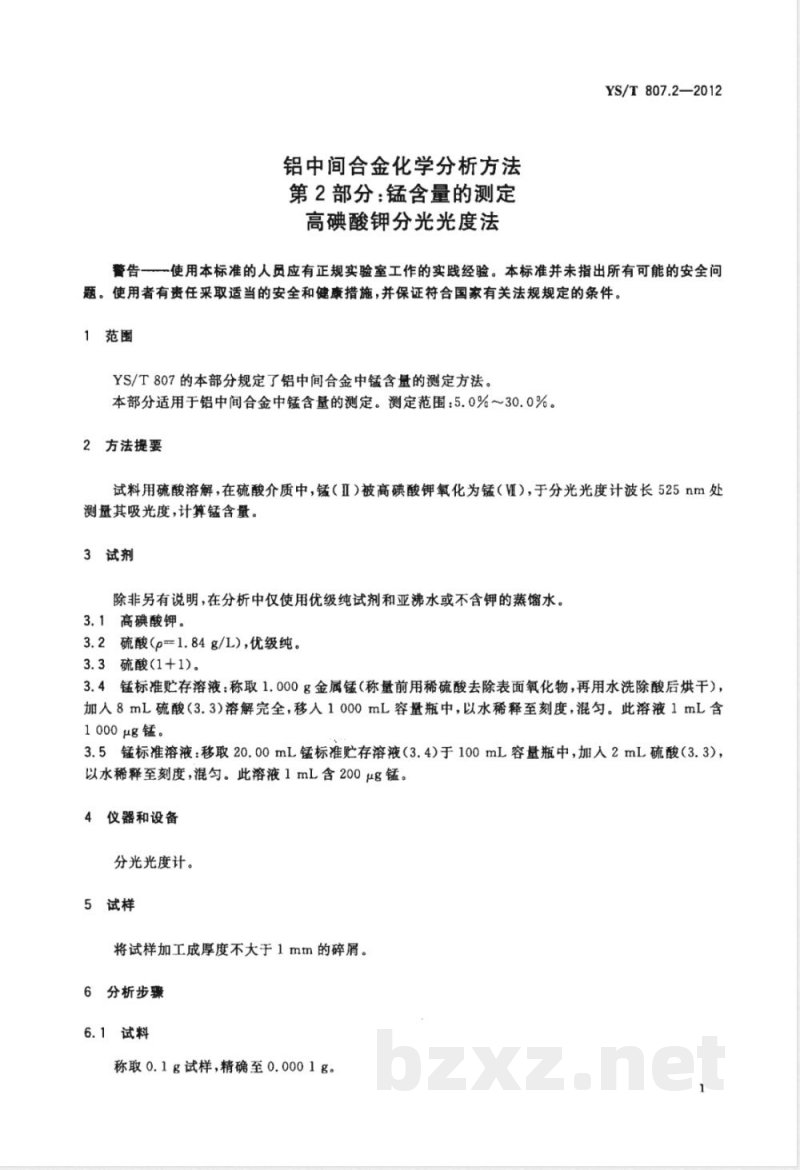

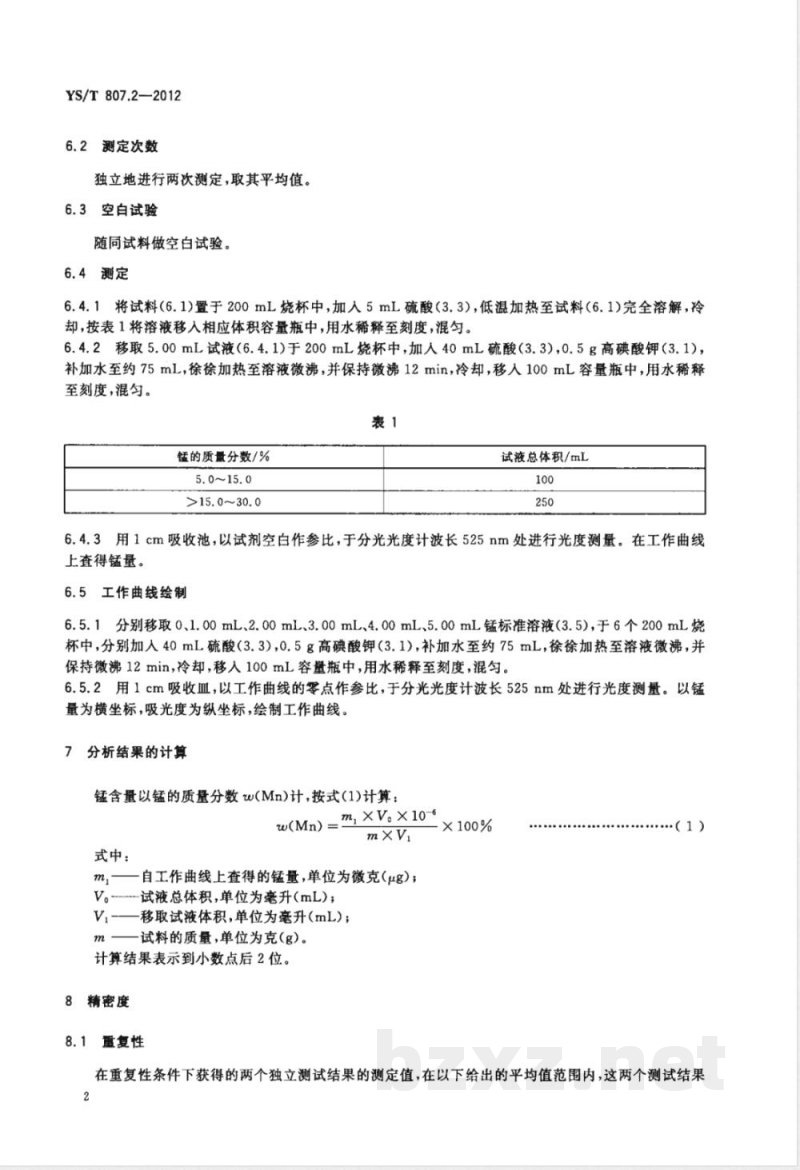

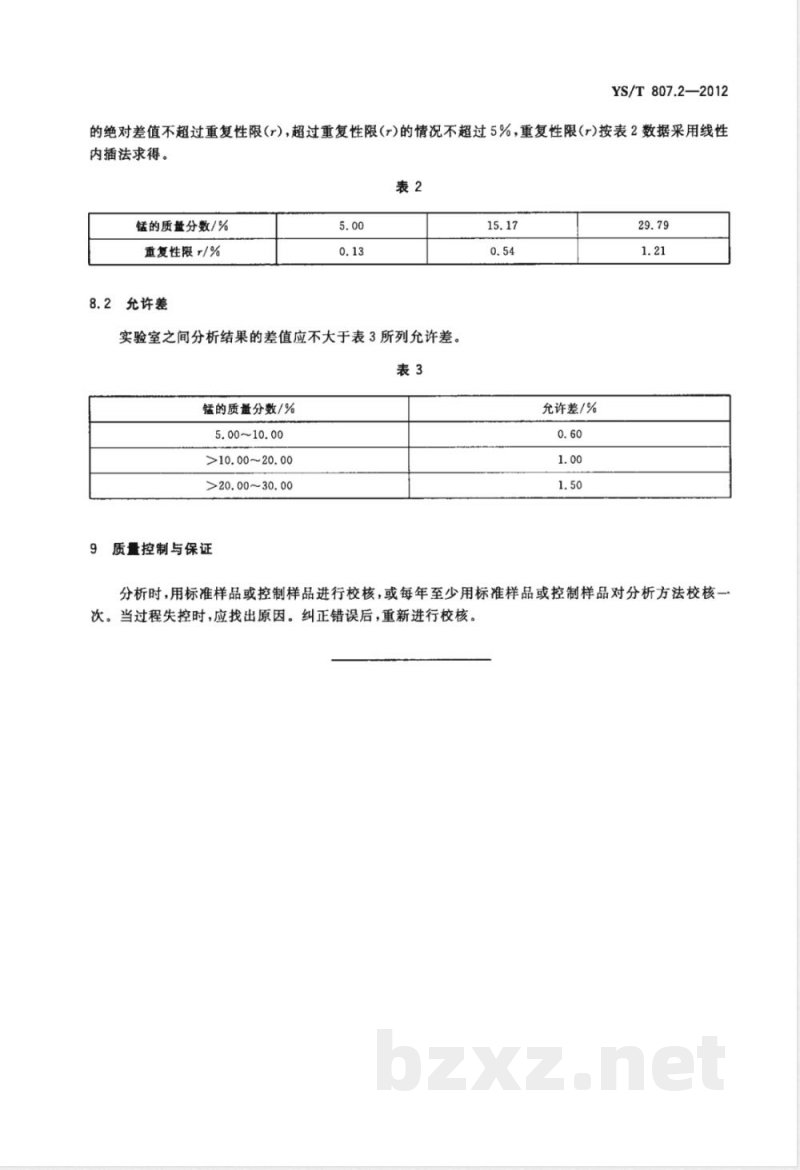

ICS 77.120.10 H 12 YS/T 807.2—2012 中华人民共和国有色金属行业标准 铝中间合金化学分析方法 第2部分：锰含量的测定 高碘酸钾分光光度法 Chemical analysis methods of aluminum hardeners—Part 2: Determination of manganese content—Potassium periodate spectrophotometric method 发布：2012-11-07 实施：2013-03-01 中华人民共和国工业和信息化部 前言 YS/T 807—2012《铝中间合金化学分析方法》分为14个部分： 第1部分：铁含量的测定（重铬酸钾滴定法）； 第2部分：锰含量的测定（高碘酸钾分光光度法）； 第3部分：镍含量的测定（EDTA滴定法）； 第4部分：铬含量的测定（过硫酸铵氧化-硫酸亚铁铵滴定法）； 第5部分：锆含量的测定（EDTA滴定法）； 第6部分：硼含量的测定（离子选择电极法）； 第7部分：铍含量的测定（依莱铬氟兰R分光光度法）； 第8部分：锑含量的测定（碘化钾分光光度法）； 第9部分：铋含量的测定（碘化钾分光光度法）； 第10部分：钾含量的测定（火焰原子吸收光谱法）； 第11部分：钠含量的测定（火焰原子吸收光谱法）； 第12部分：铜含量的测定（硫代硫酸钠滴定法）； 第13部分：钒含量的测定（硫酸亚铁铵滴定法）； 第14部分：锶含量的测定（EDTA滴定法）。 本部分为YS/T 807的第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：中国铝业股份有限公司郑州研究院、中国有色金属工业标准计量质量研究所等。 主要起草人：刘冰心、李娜、童坚等。 1 范围 本部分规定了铝中间合金中锰含量的测定方法。 适用范围：锰含量5.0%～30.0%。 2 方法提要 试料用硫酸溶解，在硫酸介质中，锰（II）被高碘酸钾氧化为锰（VII），在分光光度计波长525 nm处测量吸光度，从而计算锰含量。 3 试剂 除非另有说明，分析中使用优级纯试剂及亚沸水或不含钾的蒸馏水。 3.1 高碘酸钾 3.2 硫酸（p=1.84 g/mL），优级纯 3.3 硫酸（1+1） 3.4 锰标准贮存溶液：1 mL含1000 μg锰 3.5 锰标准溶液：1 mL含200 μg锰 4 仪器和设备 分光光度计。 5 试样 将试样加工成厚度不大于1 mm的碎屑。 6 分析步骤 6.1 试料 称取0.1 g试样，精确至0.0001 g。 6.2 测定次数 独立进行两次测定，取平均值。 6.3 空白试验 随同试料进行空白试验。 6.4 测定 将试料加入硫酸溶解后定容，取一定体积试液加入硫酸和高碘酸钾，加热至微沸并保持12 min，使锰完全氧化后冷却定容。 用1 cm吸收池，以试剂空白为参比，在525 nm处测定吸光度，并从工作曲线上查得锰含量。 6.5 工作曲线绘制 分别移取锰标准溶液不同体积，按同样步骤显色测定，绘制标准工作曲线。
