【其他行业标准】 粘合衬粘合压烫后的渗胶试验方法

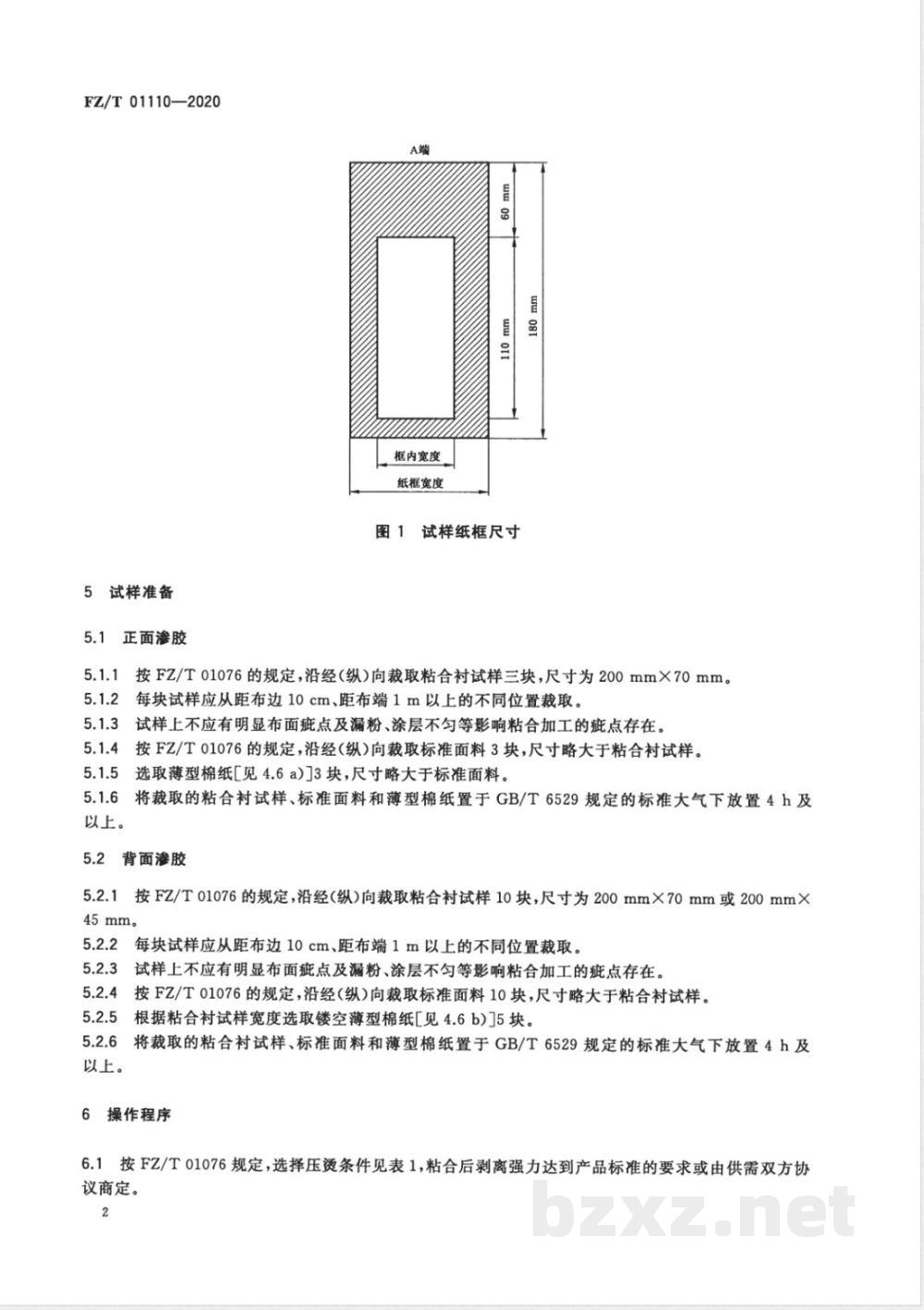

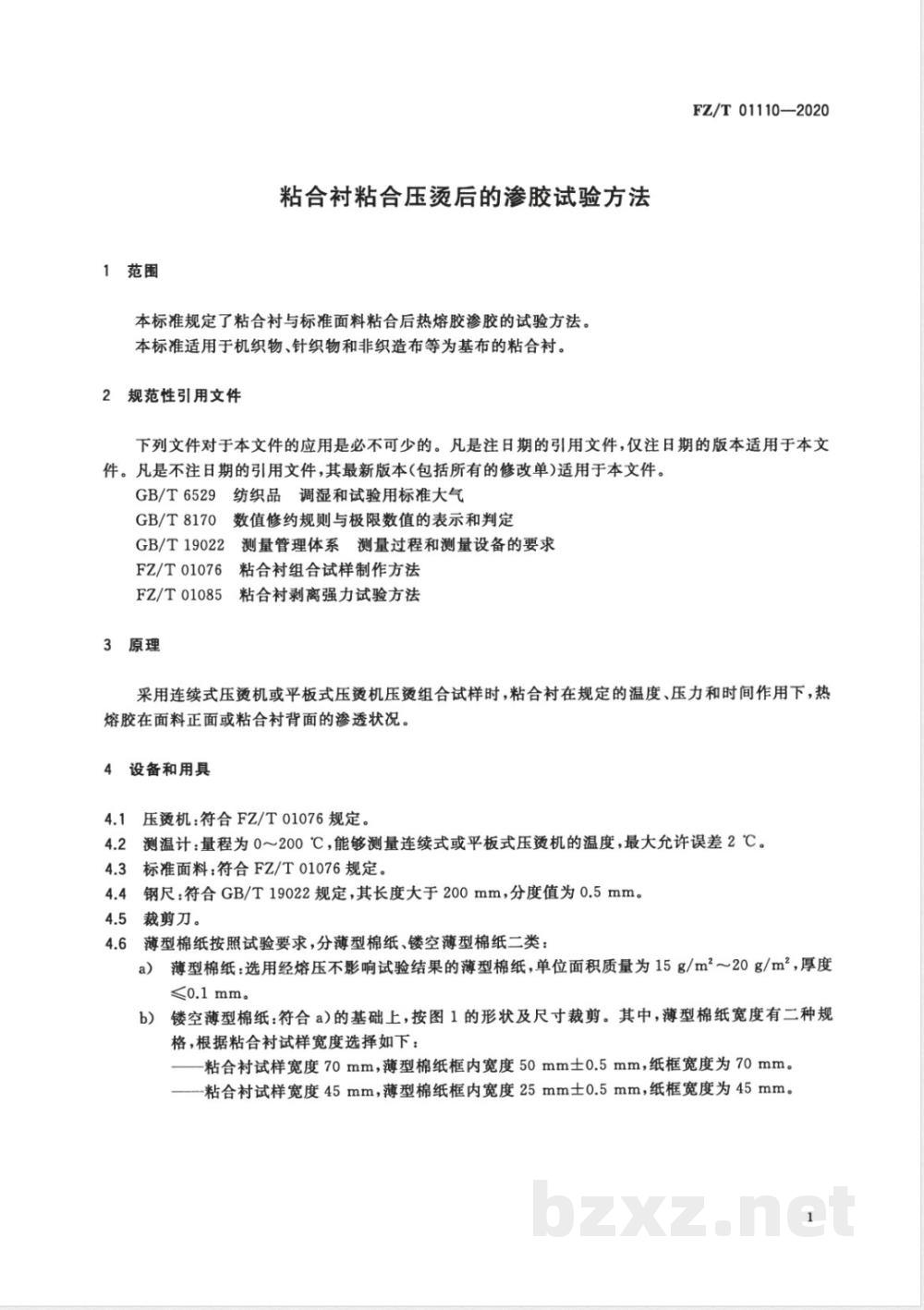

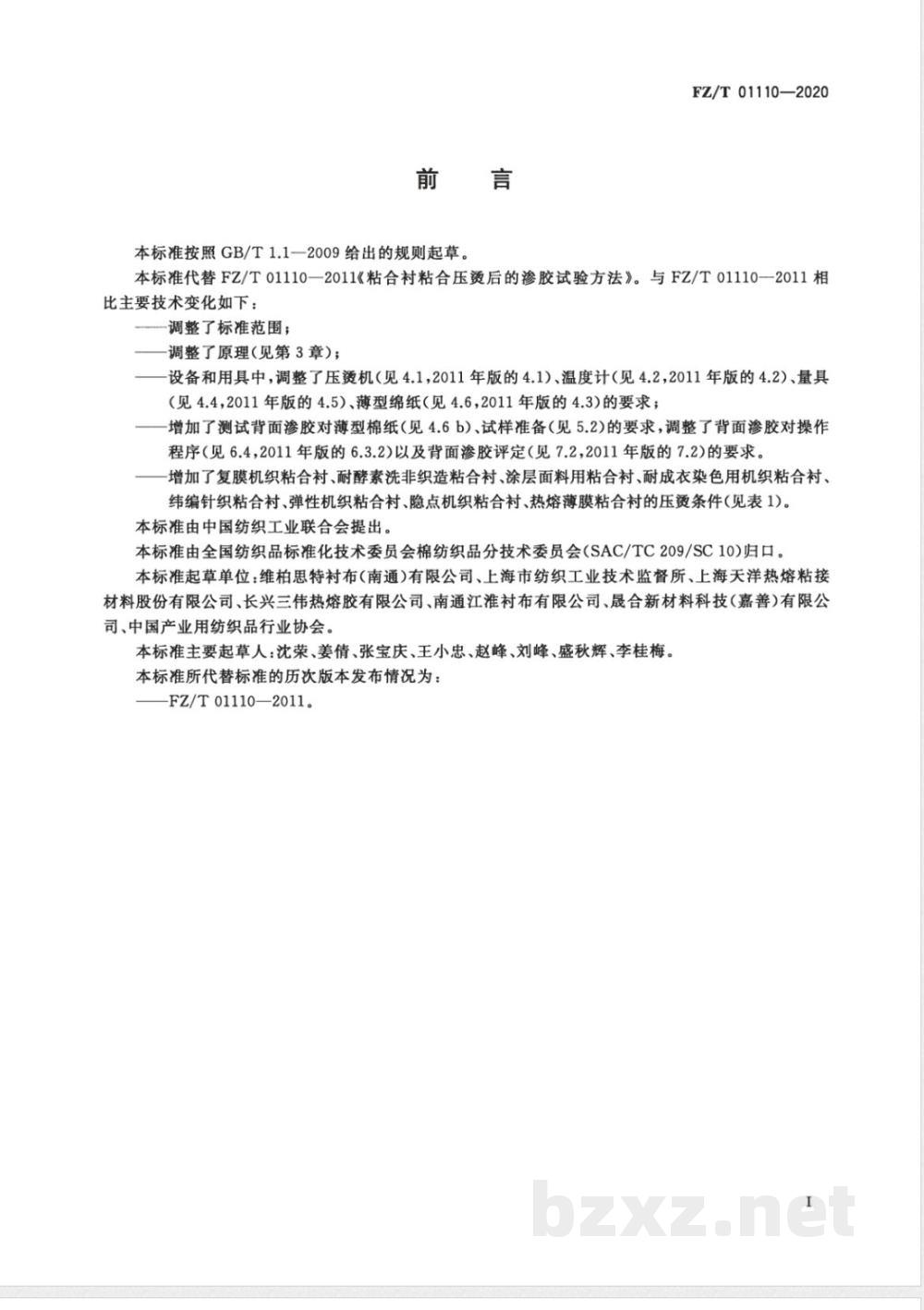

ICS 59.080.01 W10 Fz 中华人民共和国纺织行业标准 FZ/T 01110—2020 代替 FZ/T 01110—2011 粘合衬粘合压烫后的渗胶试验方法 Testing method for adhesive penetration of interlining after pressing 2020-04-16 发布 中华人民共和国工业和信息化部发布 2020-10-01 实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 01110—2011《粘合衬粘合压烫后的渗胶试验方法》。与2011版相比，主要技术变化如下：调整了标准范围；调整了原理（见第3章）；调整了设备和用具中压烫机、温度计、量具及薄型棉纸要求；增加了测试背面渗胶对薄型棉纸及试样准备的要求；调整了操作程序及背面渗胶评定要求；增加了多种粘合衬类型的压烫条件。 本标准由中国纺织工业联合会提出，由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：维柏思特衬布（南通）有限公司、上海市纺织工业技术监督所、上海天洋热熔粘接材料股份有限公司、长兴三伟热熔胶有限公司、南通江淮衬布有限公司、晟合新材料科技（嘉善）有限公司、中国产业用纺织品行业协会。 本标准主要起草人：沈荣、姜倩、张宝庆、王小忠、赵峰、刘峰、盛秋辉、李桂梅。 本标准所代替标准历次版本发布情况为：FZ/T 01110—2011。 1 范围 本标准规定了粘合衬与标准面料粘合后热熔胶渗胶的试验方法。 本标准适用于以机织物、针织物和非织造布为基布的粘合衬产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 19022 测量管理体系 测量过程和测量设备的要求 FZ/T 01076 粘合衬组合试样制作方法 FZ/T 01085 粘合衬剥离强力试验方法 3 原理 采用连续式压烫机或平板式压烫机对组合试样进行压烫，在规定温度、压力和时间作用下，观察热熔胶在面料正面或粘合衬背面的渗透情况。 4 设备和用具 4.1 压烫机：符合FZ/T 01076规定。 4.2 测温计：量程0～200℃，用于测量压烫机温度，最大允许误差±2℃。 4.3 标准面料：符合FZ/T 01076规定。 4.4 钢尺：符合GB/T 19022规定，长度大于200mm，分度值0.5mm。 4.5 裁剪刀。 4.6 薄型棉纸：分为薄型棉纸和镂空薄型棉纸两类。 （1）薄型棉纸：单位面积质量15g/m²～20g/m²，厚度≤0.1mm。 （2）镂空薄型棉纸：在上述基础上按规定尺寸裁剪，根据试样宽度分为70mm或45mm规格。 5 试样准备 5.1 正面渗胶 按FZ/T 01076规定沿经向裁取粘合衬试样3块，尺寸200mm×70mm。 试样应从距布边10cm、距布端1m以上不同位置裁取，不应有明显疵点。 同时裁取标准面料3块及薄型棉纸3块，尺寸略大于试样。 所有试样在GB/T 6529规定标准大气下放置4h及以上。 5.2 背面渗胶 按FZ/T 01076规定沿经向裁取粘合衬试样10块，尺寸200mm×70mm（后续内容原文截断）。
