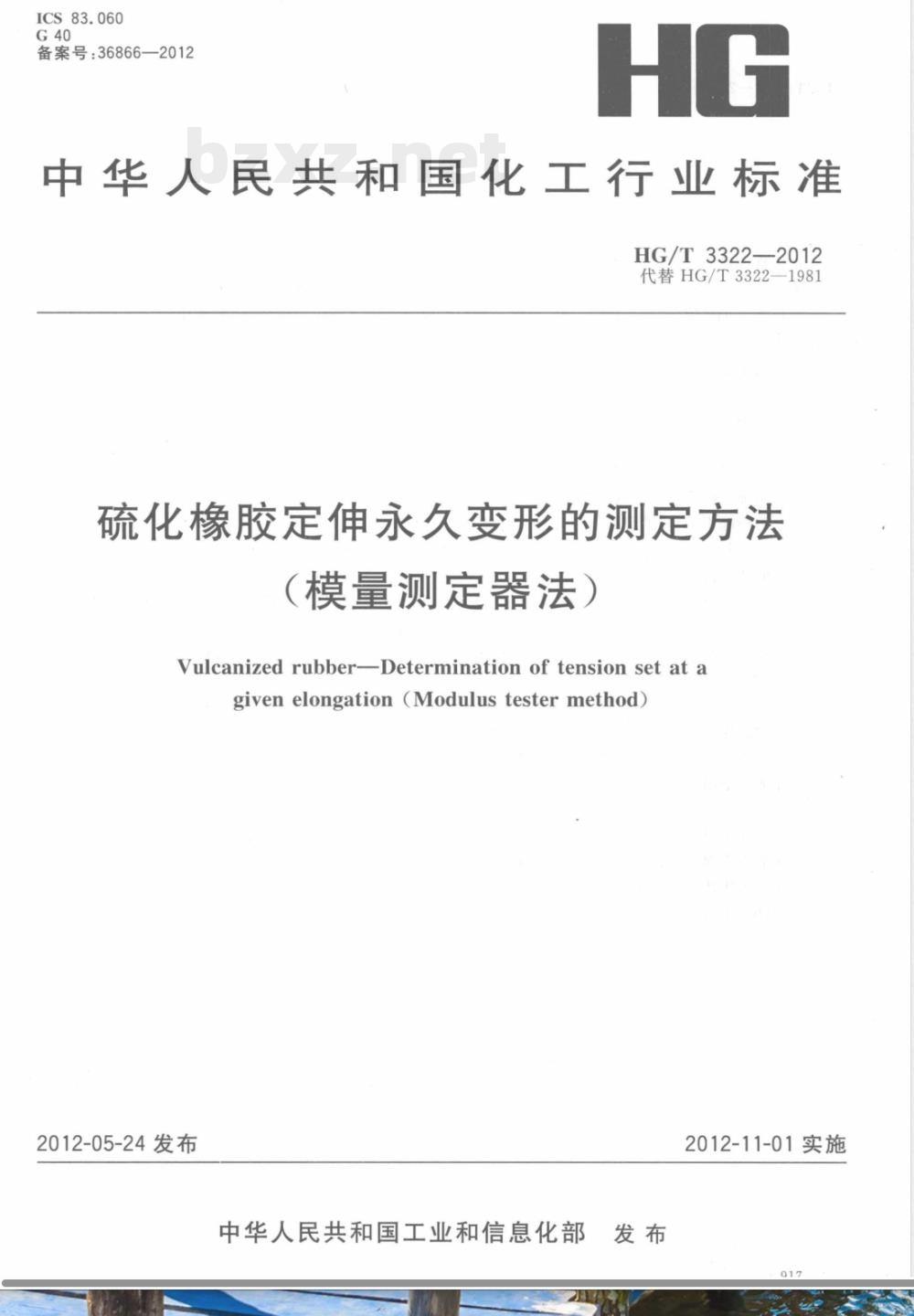

【其他行业标准】 硫化橡胶定伸永久变形的测定方法（模量测定器法）

ICS83.060
备案号：36866—2012
中华人民共和国化工行业标准
HG/T3322—2012
代替HG/T3322—1981
硫化橡胶定伸永久变形的测定方法（模量测定器法）
Vulcanized rubber-Determination of tension set at agivenelongation（Modulustestermethod）2012-05-24发布
中华人民共和国工业和信息化部发布
2012-11-01实施
HG/T3322—2012

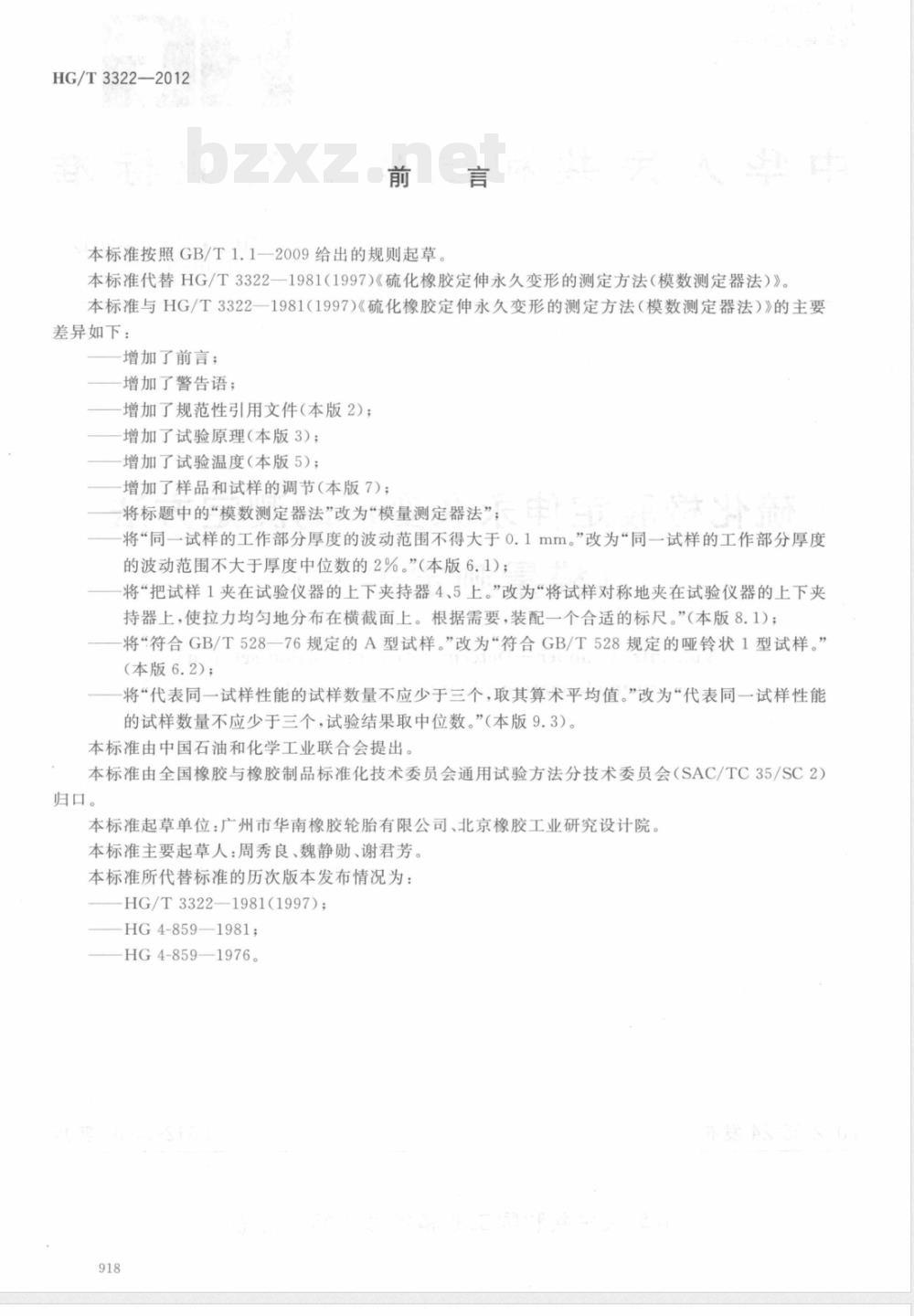

本标准按照GB/T1.1一2009给出的规则起草。本标准代替HG/T3322一1981(1997)《硫化橡胶定伸永久变形的测定方法（模数测定器法）》。本标准与HG/T3322一1981（1997)《硫化橡胶定伸永久变形的测定方法（模数测定器法）》的主要差异如下：www.bzxz.net
增加了前言；
增加了警告语；
增加了规范性引用文件（本版2）；增加了试验原理（本版3）；
增加了试验温度（本版5）；
增加了样品和试样的调节（本版7）；将标题中的“模数测定器法”改为“模量测定器法”；将“同一试样的工作部分厚度的波动范围不得大于0.1mm。”改为“同一试样的工作部分厚度的波动范围不大于厚度中位数的2%。”（本版6.1）；将“把试样1夹在试验仪器的上下夹持器4、5上。”改为“将试样对称地夹在试验仪器的上下夹持器上，使拉力均匀地分布在横截面上。根据需要，装配一个合适的标尺。”（本版8.1）；将“符合GB/T528一76规定的A型试样。”改为“符合GB/T528规定的哑铃状1型试样。”（本版6.2)；
将“代表同一试样性能的试样数量不应少于三个，取其算术平均值。”改为“代表同一试样性能的试样数量不应少于三个，试验结果取中位数。”（本版9.3）。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2）归口。
本标准起草单位：广州市华南橡胶轮胎有限公司、北京橡胶工业研究设计院本标准主要起草人：周秀良、魏静勋、谢君芳。本标准所代替标准的历次版本发布情况为：HG/T3322—19811997)；
HG4-859—1981；
HG4-859—1976。

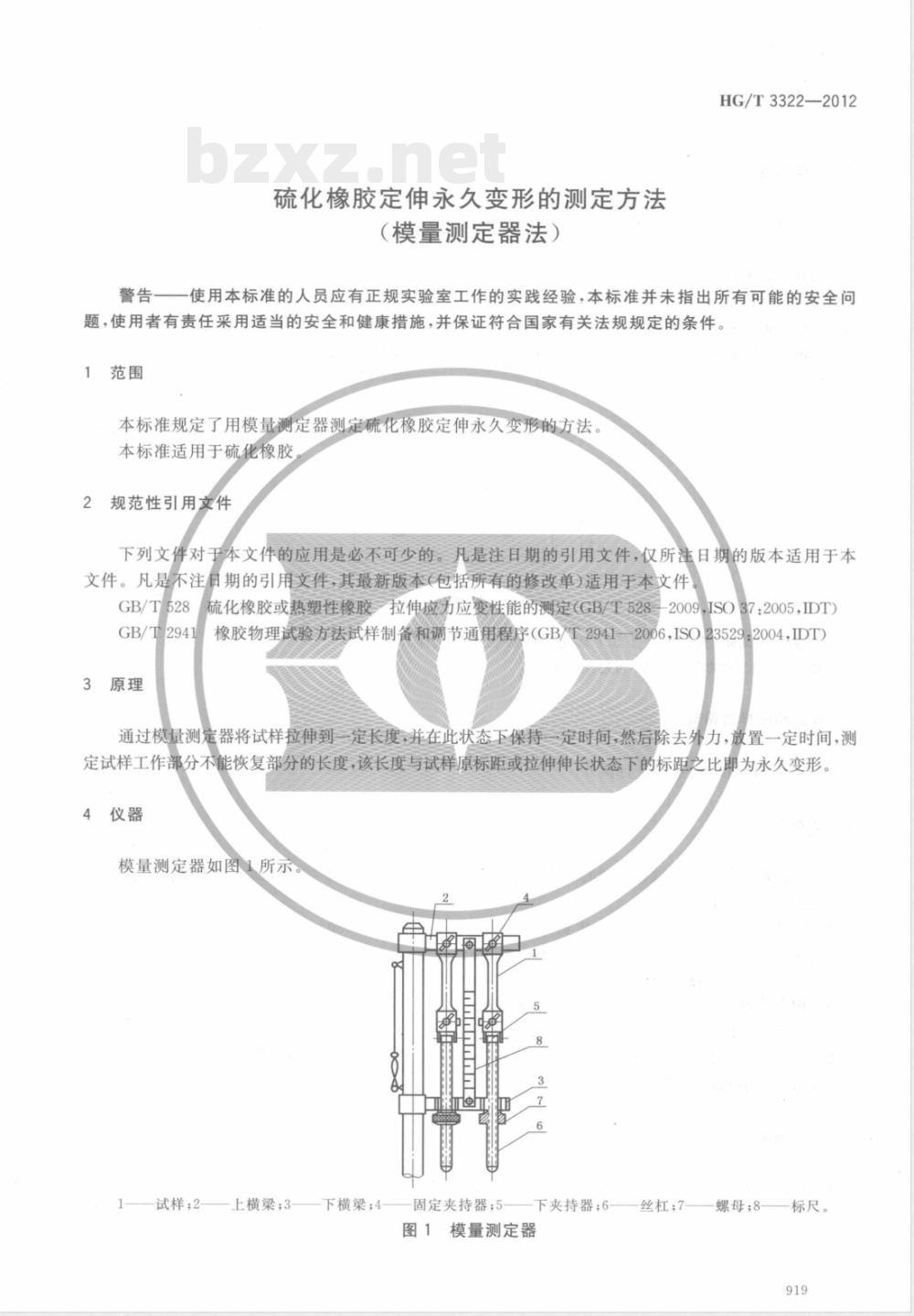

硫化橡胶定伸永久变形的测定方法（模量测定器法）
HG/T3322—2012
使用本标准的人员应有正规实验室工作的实践经验，本标准并未指出所有可能的安全问题，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的条件。范围
本标准规定了用模量测定器测定硫化橡胶定伸永久变形的方法本标准适用于硫化橡胶。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件GB/T528
GB/T2941
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528-2009,ISO37:2005，IDT）橡胶物理试验方法试样制备和调节通用程序（GB/T29412006SO.23529:2004，IDT)
通过模量测定器将试样拉伸到定长度，并在此状态下保持一定时间，然后除去外力，放置一定时间，测定试样工作部分不能恢复部分的长度，该长度与试样原标距或拉伸伸长状态下的标距之比即为永久变形。仪器
模量测定器如图1所示。
试样；2
上横梁；3
下横梁；4
固定夹持器；5
下夹持器；6-
模量测定器
丝杠；7
螺母；8-
标尺。
HG/T3322—2012

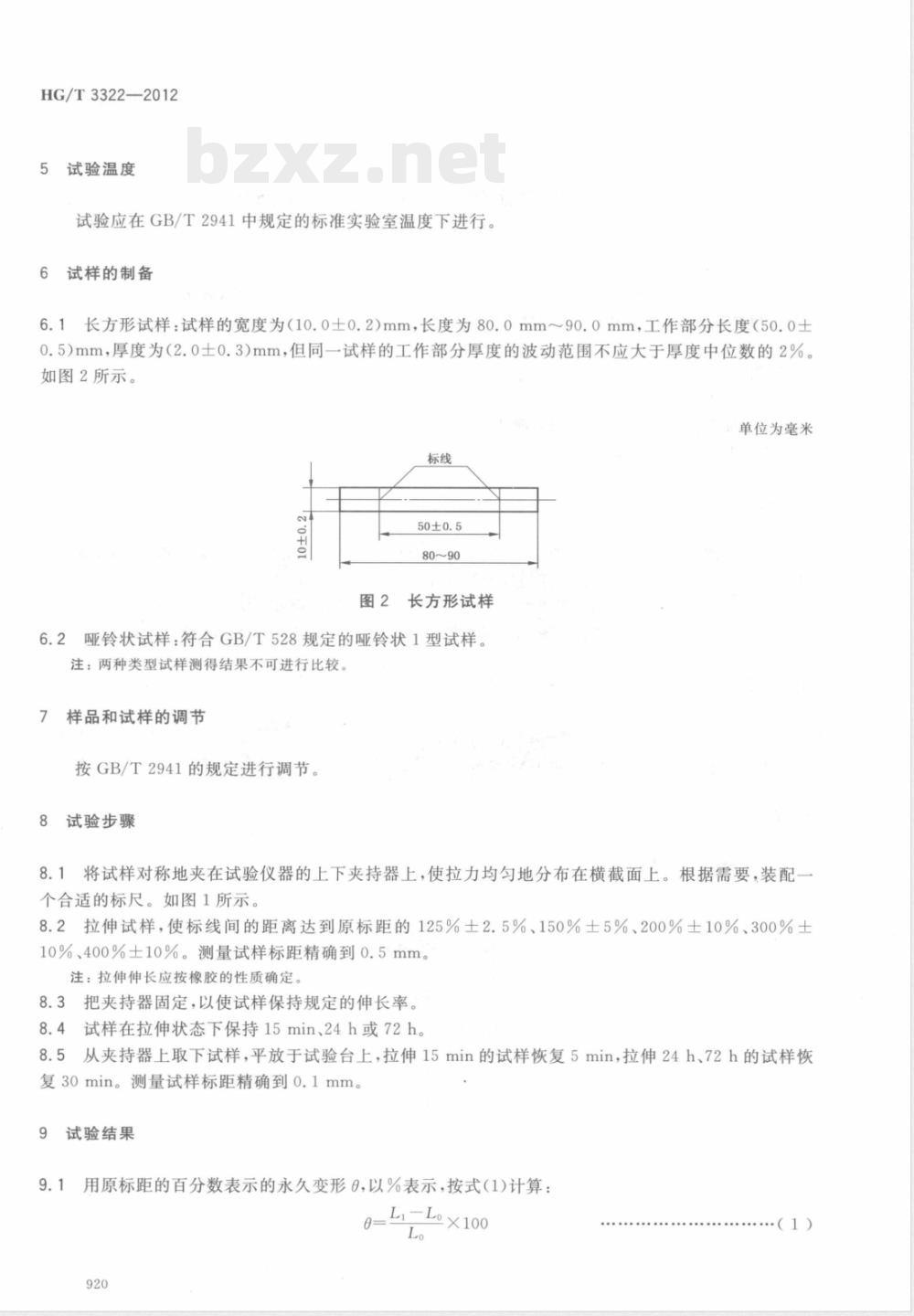

5试验温度
试验应在GB/T2941中规定的标准实验室温度下进行。试样的制备
6.1长方形试样：试样的宽度为（10.0士0.2)mm，长度为80.0mm~90.0mm，工作部分长度（50.0士0.5)mm，厚度为（2.0士0.3)mm，但同一试样的工作部分厚度的波动范围不应大于厚度中位数的2%。如图2所示。
单位为毫米
'0千0T
长方形试样
6.2哑铃状试样：符合GB/T528规定的哑铃状1型试样。注：两种类型试样测得结果不可进行比较。样品和试样的调节
按GB/T2941的规定进行调节。
试验步骤
8.1将试样对称地夹在试验仪器的上下夹持器上，使拉力均匀地分布在横截面上。根据需要，装配个合适的标尺。如图1所示。
8.2拉伸试样，使标线间的距离达到原标距的125%土2.5%、150%土5%、200%土10%、300%土10%、400%土10%。测量试样标距精确到0.5mm。注：拉伸伸长应按橡胶的性质确定。8.3把夹持器固定，以使试样保持规定的伸长率。8.4试样在拉伸状态下保持15min、24h或72h。8.5从夹持器上取下试样，平放于试验台上，拉伸15min的试样恢复5min，拉伸24h、72h的试样恢复30min。测量试样标距精确到0.1mm。9
试验结果
9.1用原标距的百分数表示的永久变形9，以%表示，按式（1)计算：L1-Lo×100
.....(1)
式中：

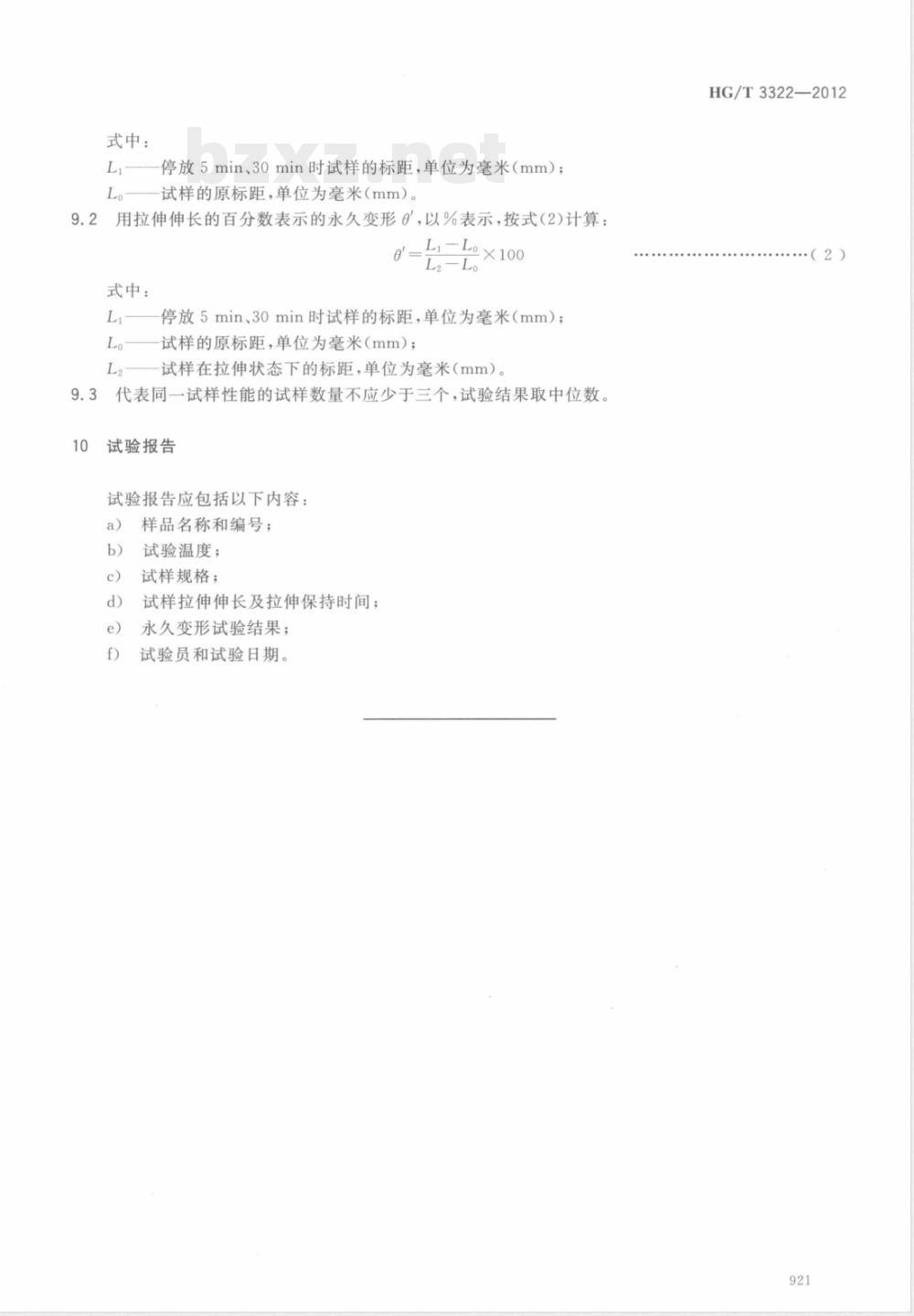

停放5min、30min时试样的标距，单位为毫米（mm）；试样的原标距，单位为毫米（mm）。9.2用拉伸伸长的百分数表示的永久变形θ°，以%表示，按式（2)计算：L-Lo×100
L2—Lo
式中：
L一一停放5min、30min时试样的标距，单位为毫米（mm）；Lo
试样的原标距，单位为毫米（mm）；一试样在拉伸状态下的标距，单位为毫米（mm）。9.3代表同一试样性能的试样数量不应少于三个，试验结果取中位数。10
试验报告
试验报告应包括以下内容：
样品名称和编号；
试验温度；
试样规格；
试样拉伸伸长及拉伸保持时间；永久变形试验结果；
试验员和试验日期。
HG/T3322—2012
（2）
