【其他行业标准】 硫化橡胶与薄片摩擦系数的测定 滑动法

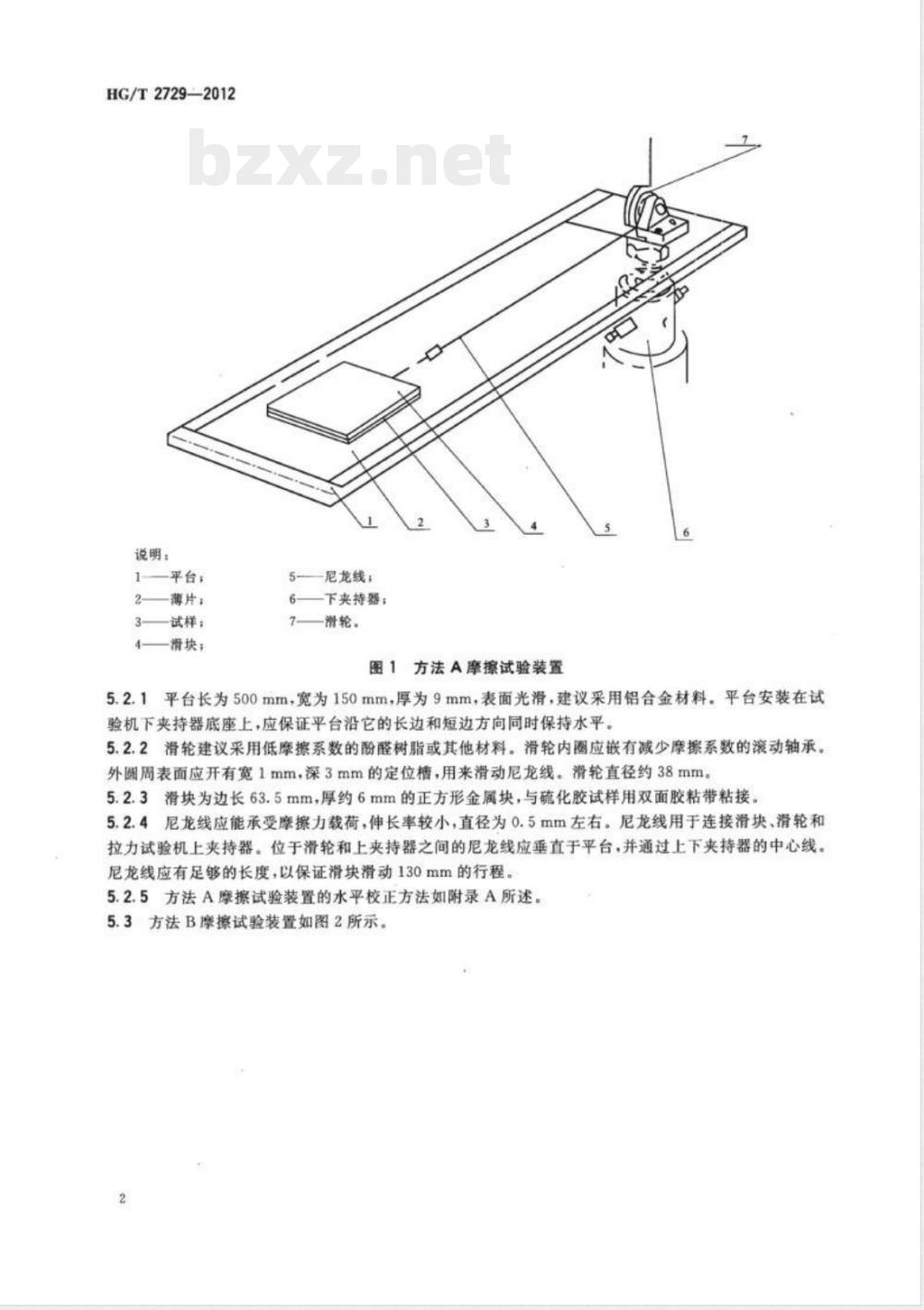

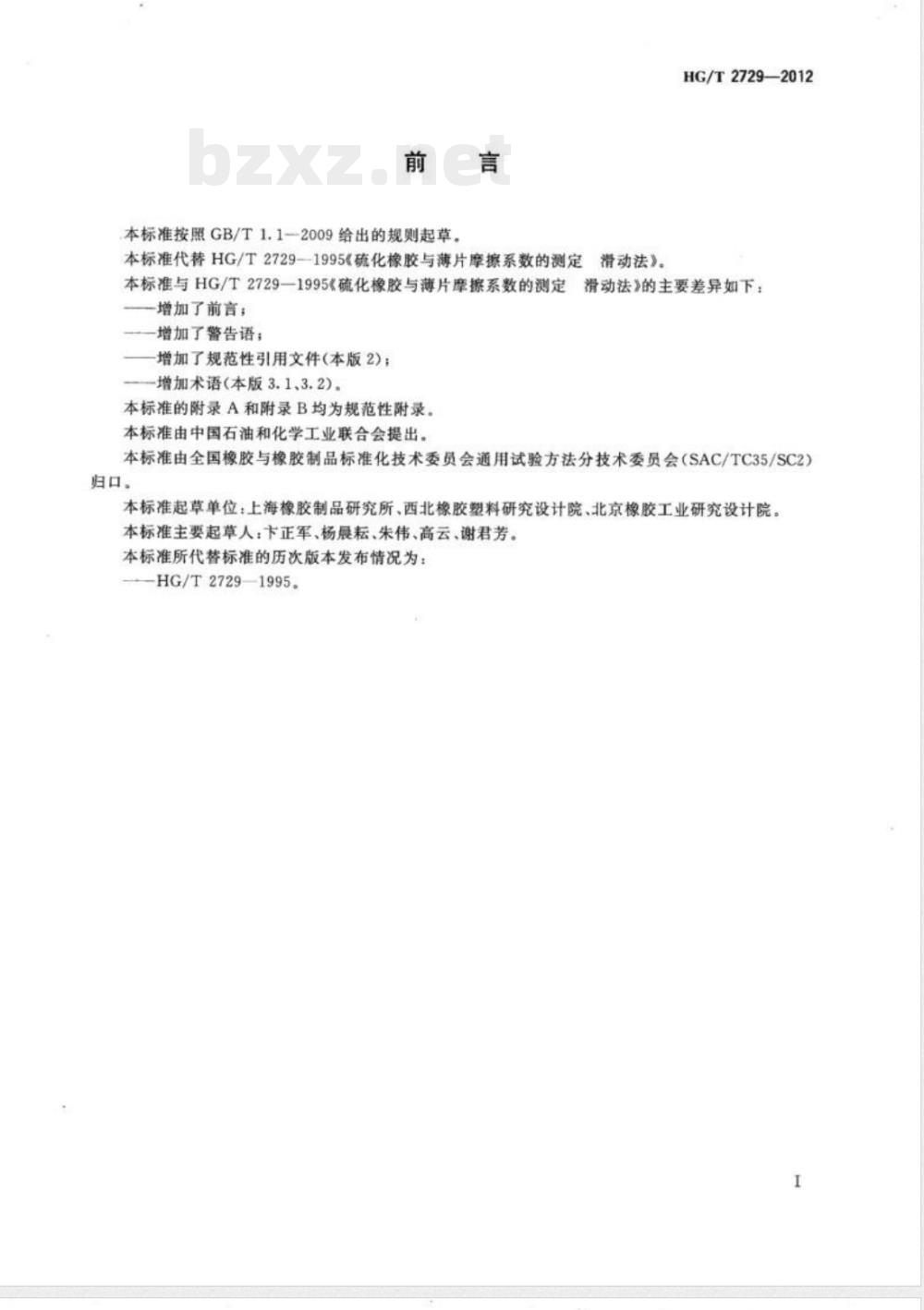

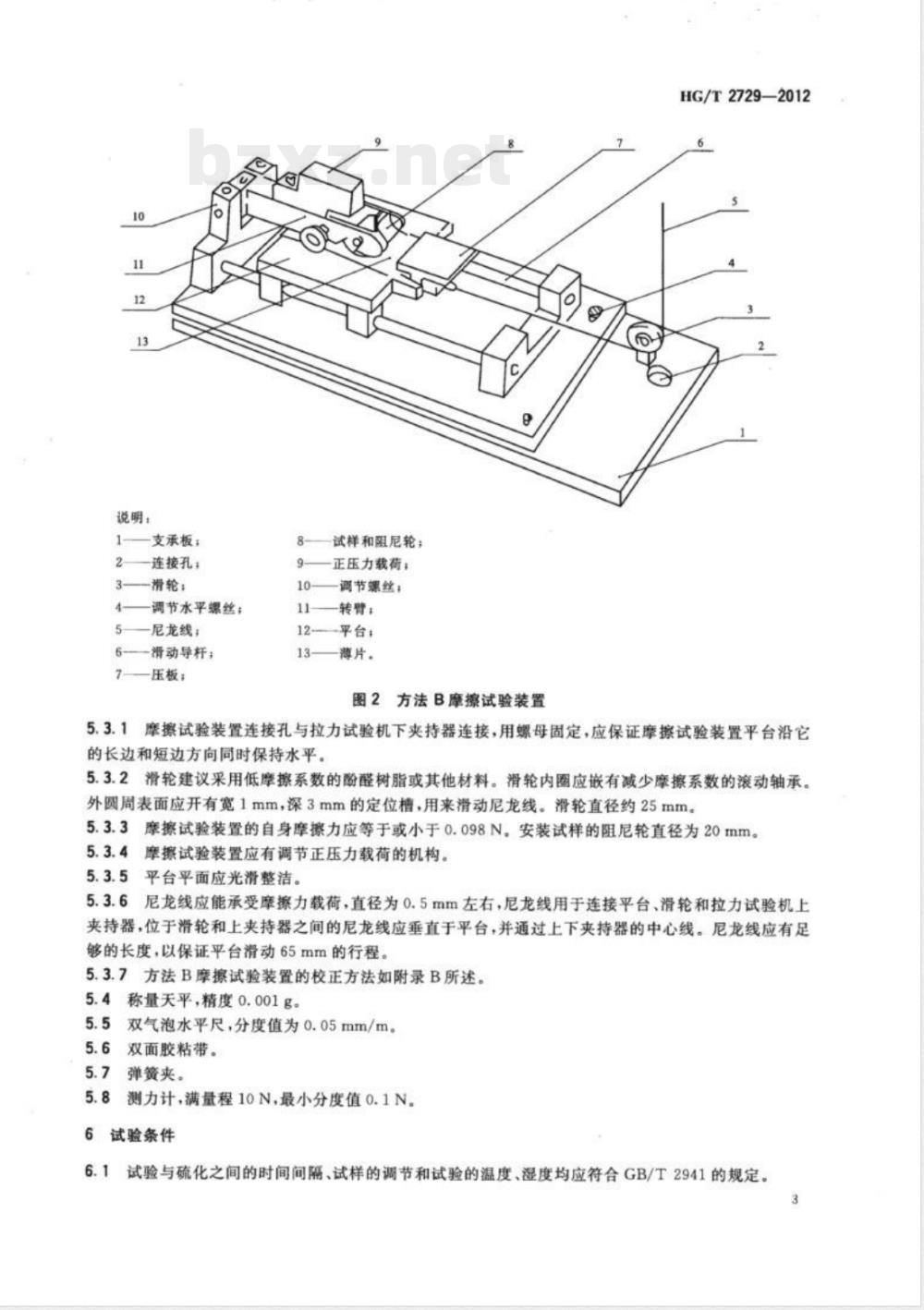

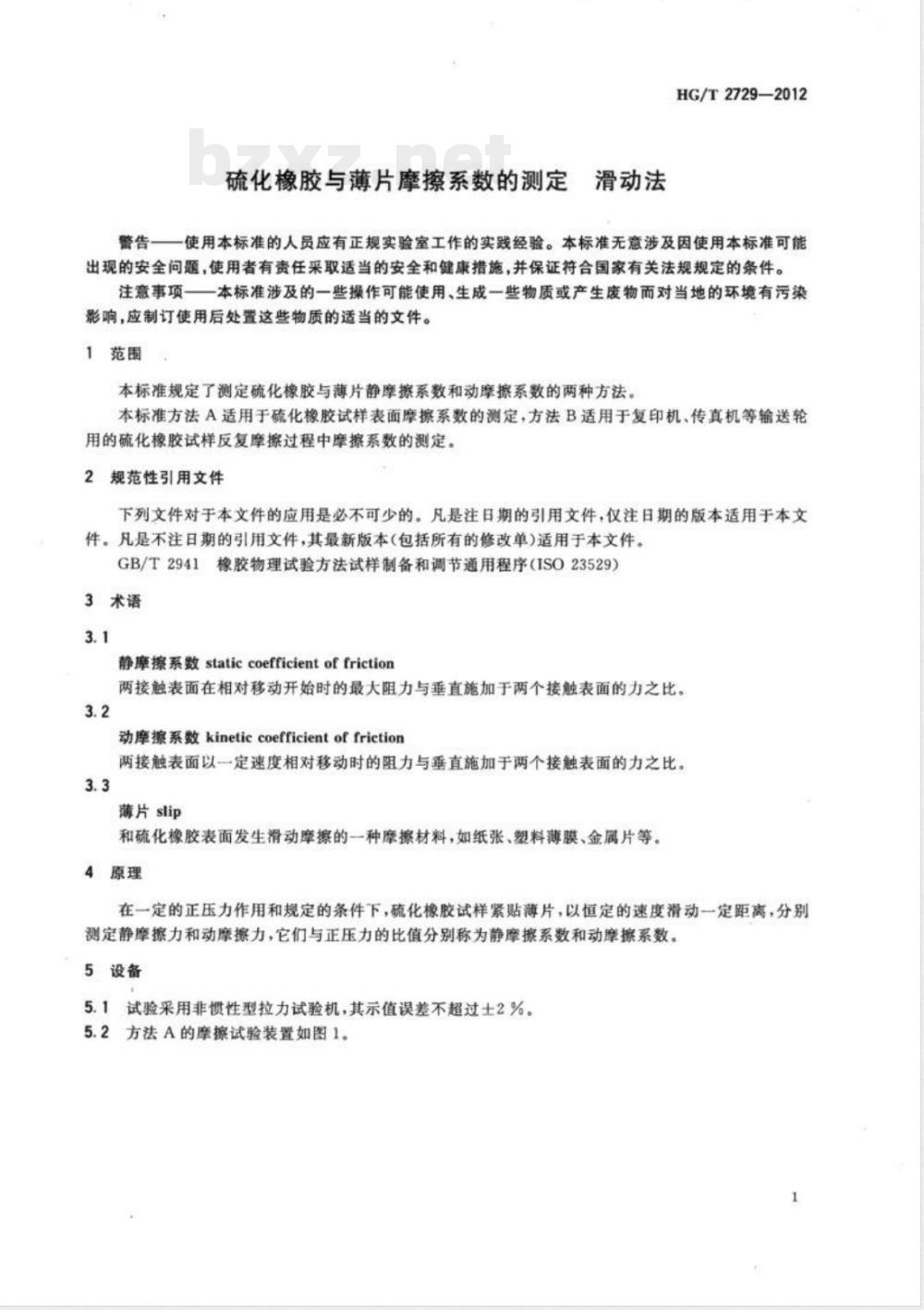

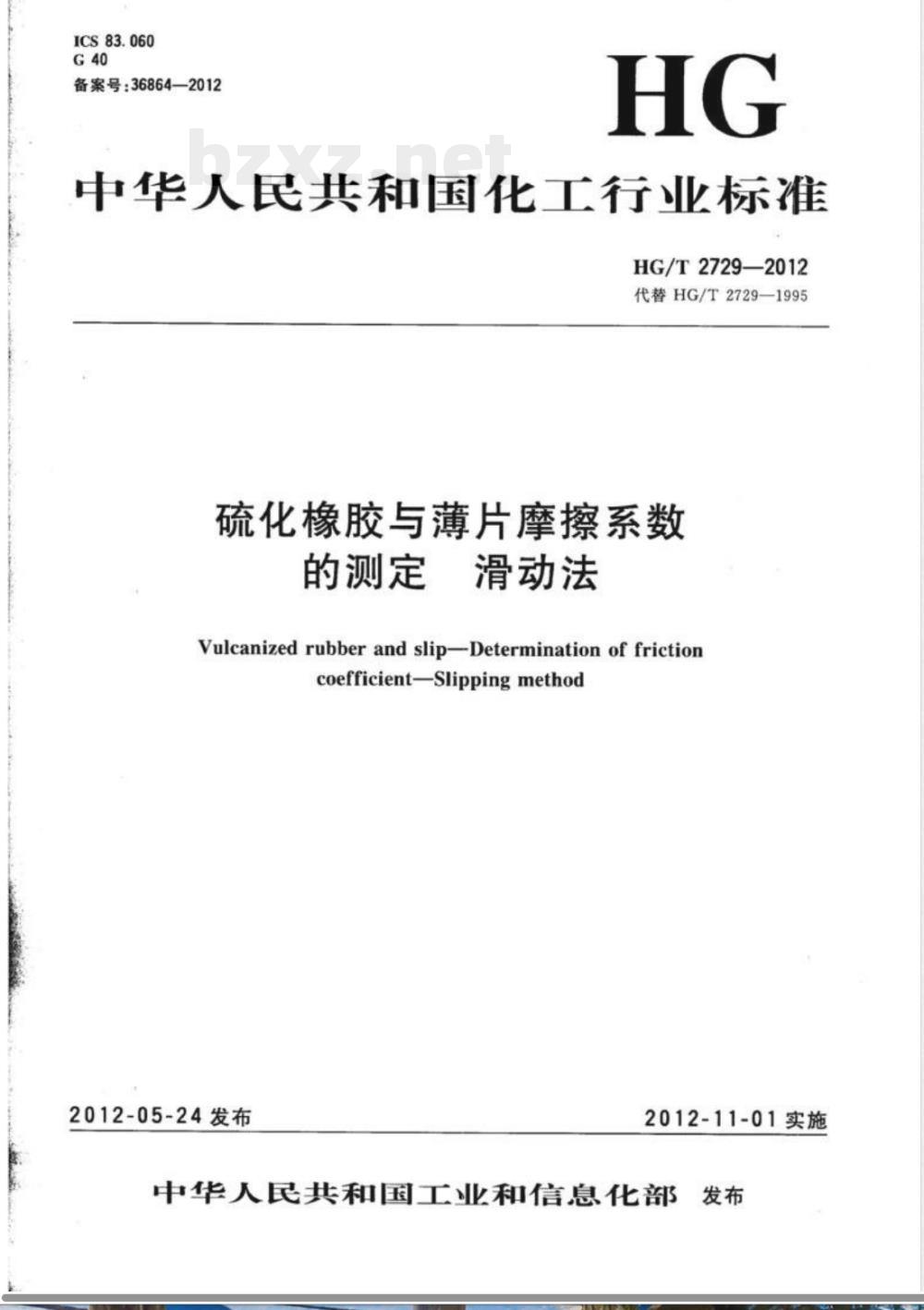

ICS 83.060 G40 备案号：36864—2012 HG 中华人民共和国化工行业标准 HG/T 2729—2012 代替 HG/T 2729—1995 硫化橡胶与薄片摩擦系数的测定 滑动法 Vulcanized rubber and slip - Determination of friction coefficient - Slipping method 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替HG/T 2729—1995《硫化橡胶与薄片摩擦系数的测定 滑动法》。 本标准与HG/T 2729—1995相比主要差异如下： —增加了前言； —增加了警告语； —增加了规范性引用文件（本版第2章）； —增加术语（本版3.1、3.2）。 本标准的附录A和附录B均为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2）归口。 本标准起草单位：上海橡胶制品研究所、西北橡胶塑料研究设计院、北京橡胶工业研究设计院。 本标准主要起草人：卡正军、杨晨耘、朱伟、高云、谢君芳。 本标准所代替标准的历次版本发布情况为：HG/T 2729—1995。 警告：使用本标准的人员应具有正规实验室工作的实践经验。本标准未涉及因使用可能产生的所有安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规的规定。 注意事项：本标准涉及的操作可能使用或产生对环境有影响的物质或废物，应制定适当的处置文件。 1 范围 本标准规定了测定硫化橡胶与薄片静摩擦系数和动摩擦系数的两种方法。 方法A适用于硫化橡胶试样表面摩擦系数的测定；方法B适用于复印机、传真机等输送轮用硫化橡胶在反复摩擦过程中的摩擦系数测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2941 橡胶物理试验方法 试样制备和调节通用程序（ISO 23529） 3 术语 3.1 静摩擦系数 两接触表面在相对移动开始时的最大阻力与垂直施加于接触表面的力之比。 3.2 动摩擦系数 两接触表面以一定速度相对移动时的阻力与垂直施加于接触表面的力之比。 3.3 薄片 与硫化橡胶表面发生滑动摩擦的材料，如纸张、塑料薄膜、金属片等。 4 原理 在一定正压力和规定条件下，使硫化橡胶试样紧贴薄片，以恒定速度滑动一定距离，分别测定静摩擦力和动摩擦力。 其与正压力之比即为静摩擦系数和动摩擦系数。 5 设备 5.1 试验采用非惯性型拉力试验机，其示值误差不超过±2%。 5.2 方法A摩擦试验装置如图1所示。 5.2.1 平台长度500 mm，宽150 mm，厚9 mm，表面光滑，建议采用铝合金材料。 平台安装在试验机下夹持器底座上，应保证水平。 5.2.2 滑轮建议采用低摩擦系数材料，如酚醛树脂等，内圈装有滚动轴承以降低摩擦。 外圆周开有定位槽，直径约38 mm。 5.2.3 滑块为边长63.5 mm、厚约6 mm的正方形金属块，与橡胶试样用双面胶粘接。 5.2.4 尼龙线用于连接滑块、滑轮和拉力试验机夹持器，应能承受摩擦载荷且伸长率小，直径约0.5 mm。 尼龙线应保证滑块滑动130 mm行程。 5.2.5 方法A试验装置的水平校正方法见附录A。 5.3 方法B摩擦试验装置如图2所示。 5.3.1 摩擦试验装置包括支承板、滑轮、调节螺丝、尼龙线、滑动导杆、压板、试样与阻尼轮、正压力载荷、平台及薄片等组成。
