【其他行业标准】 熔喷纤网非织造粘合衬

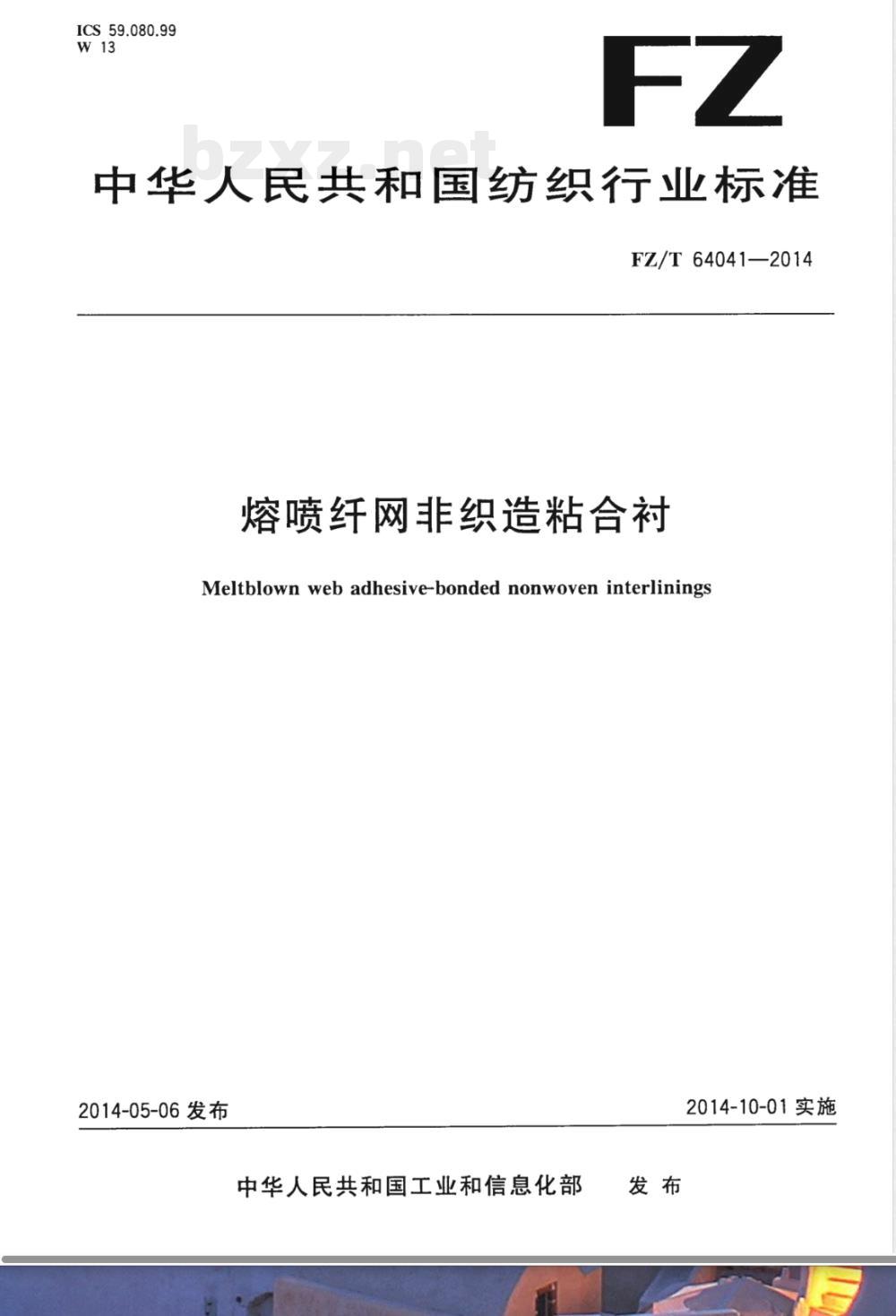

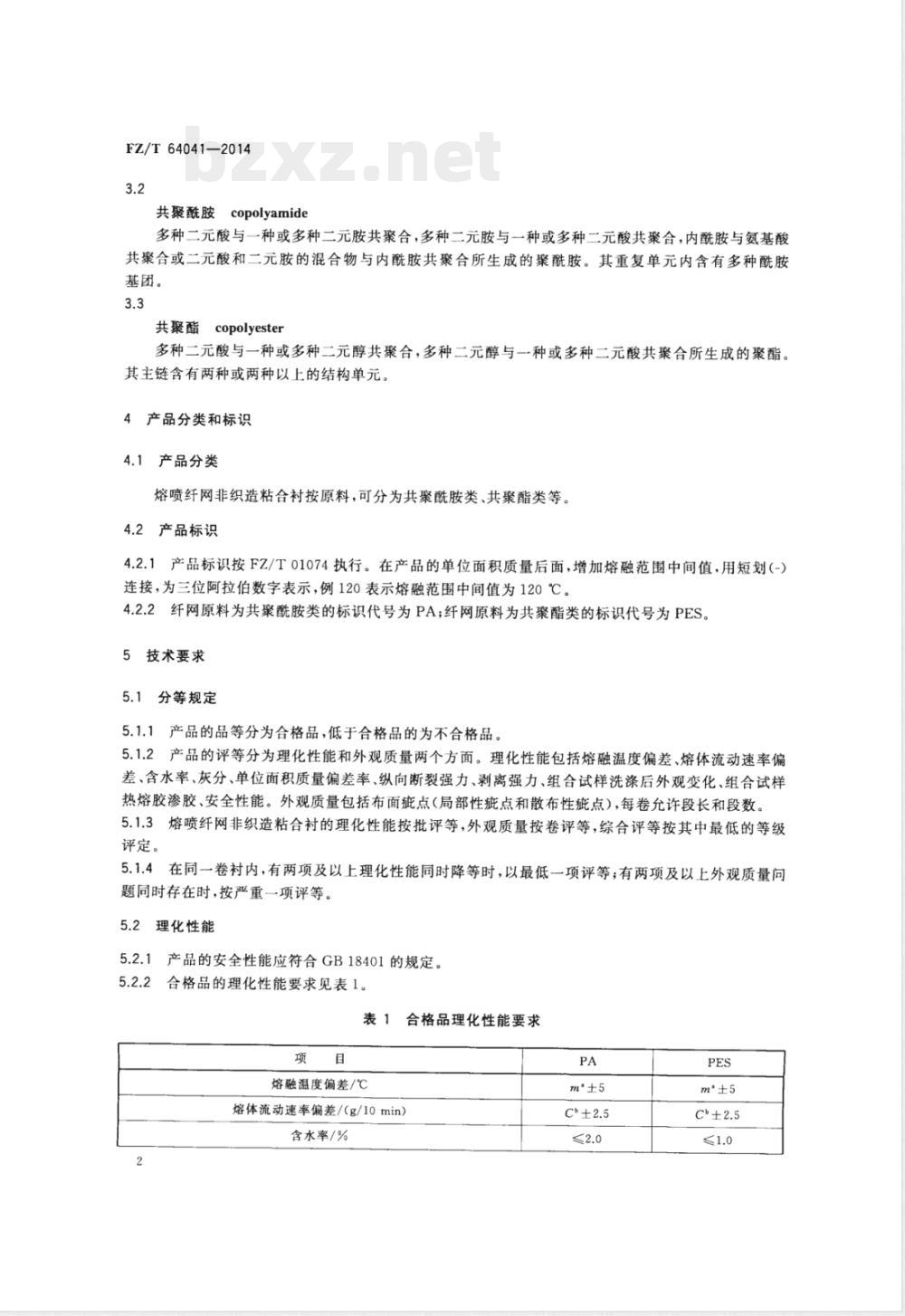

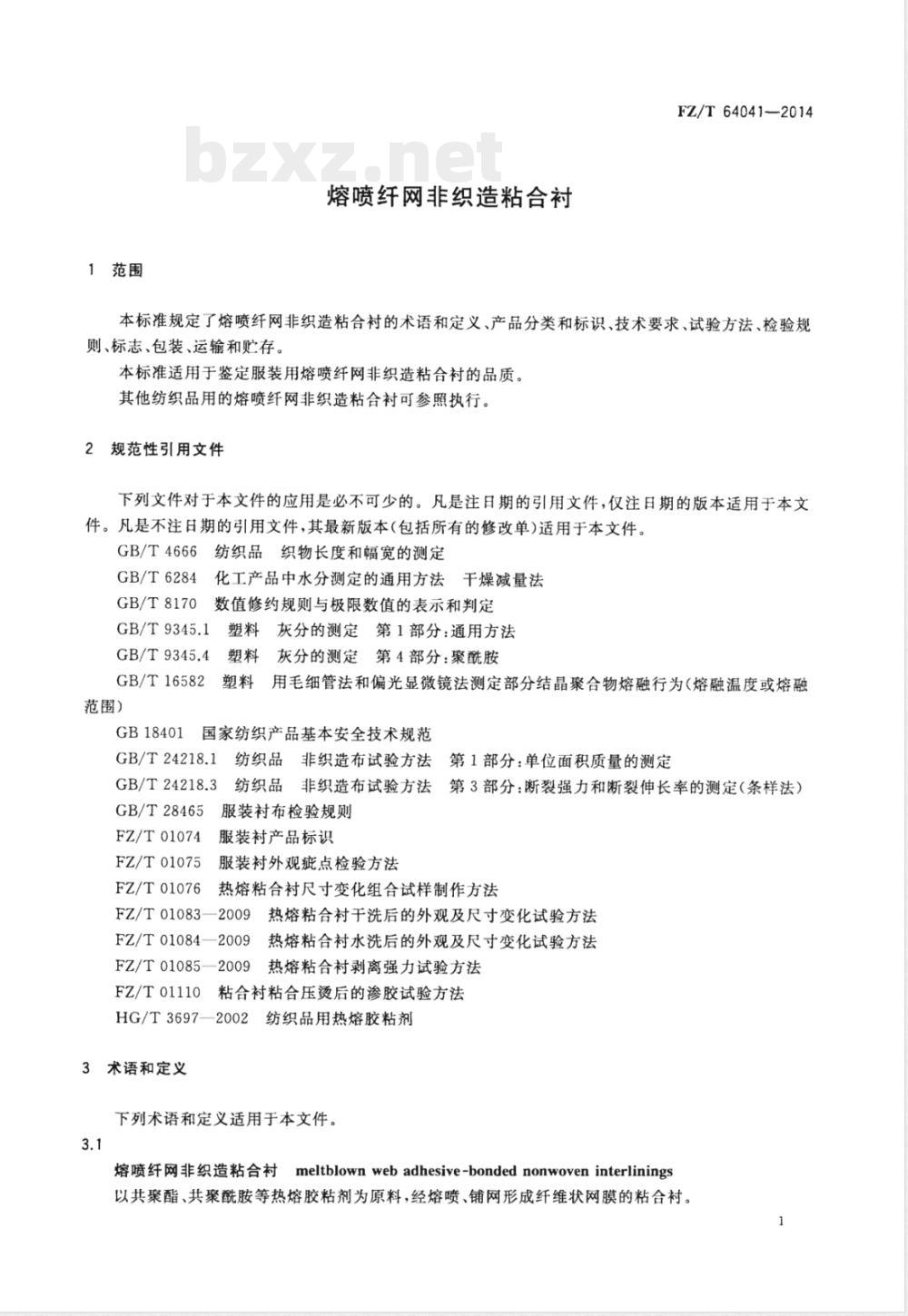

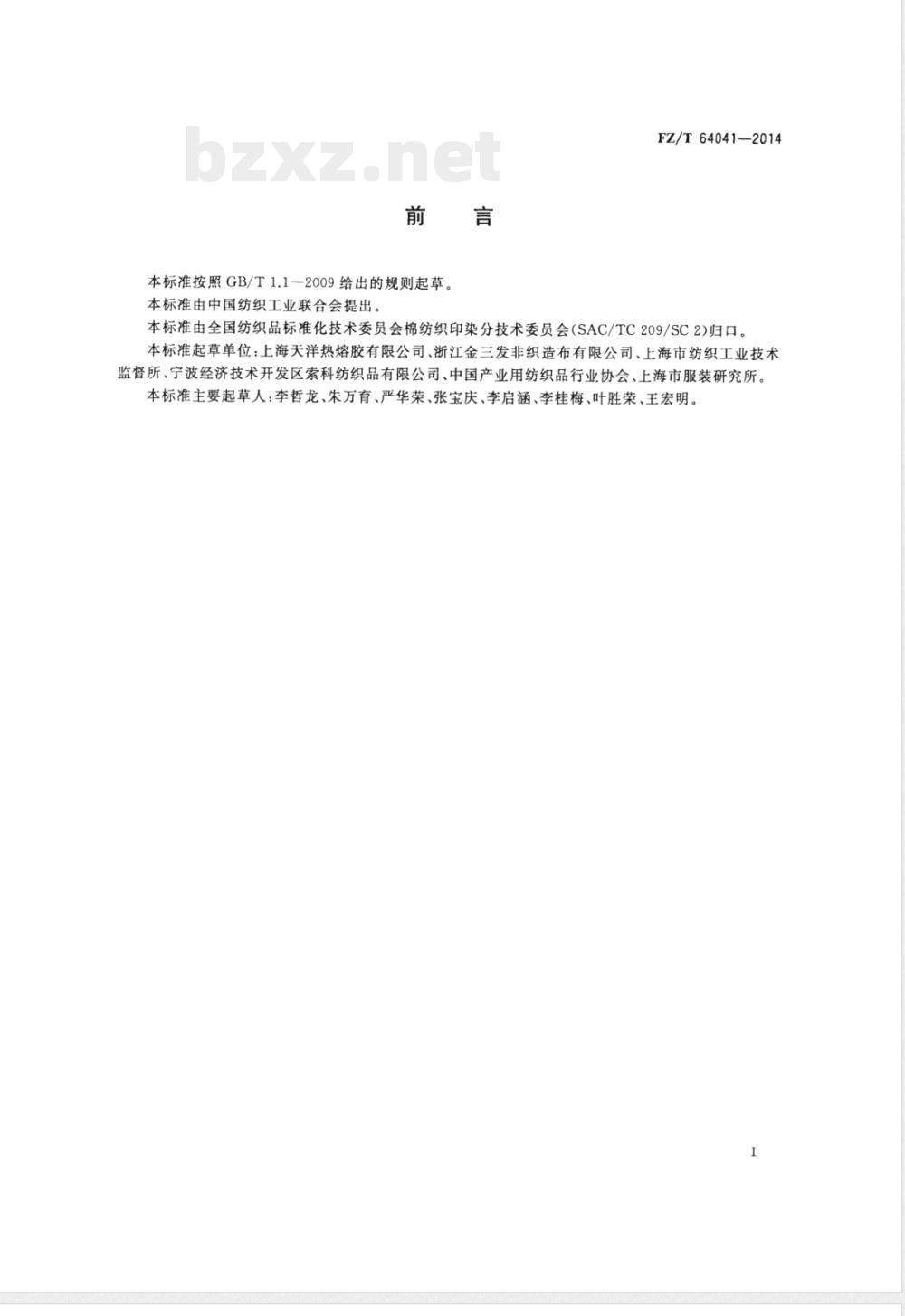

ICS 59.080.99 W13 FZ 中华人民共和国纺织行业标准 FZ/T 64041—2014 熔喷纤网非织造粘合衬 Meltblown web adhesive-bonded nonwoven interlinings 2014-05-06发布 中华人民共和国工业和信息化部 2014-10-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。本标准起草单位：上海天洋热熔胶有限公司、浙江金三发非织造布有限公司、上海市纺织工业技术监督所、宁波经济技术开发区索科纺织品有限公司、中国产业用纺织品行业协会、上海市服装研究所。本标准主要起草人：李哲龙、朱万育、严华荣、张宝庆、李启涵、李桂梅、叶胜荣、王宏明。 1 范围 本标准规定了熔喷纤网非织造粘合衬的术语和定义、产品分类和标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于鉴定服装用熔喷纤网非织造粘合衬的品质，其他纺织品用的熔喷纤网非织造粘合衬可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 4666 纺织品 织物长度和幅宽的测定 GB/T 6284 化工产品中水分测定的通用方法 干燥减量法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9345.1 塑料灰分的测定 第1部分：通用方法 GB/T 9345.4 塑料灰分的测定 第4部分：聚酰胺塑料用毛细管法和偏光显微镜法测定部分结晶聚合物熔融行为（熔融温度或熔融范围） GB 18401 国家纺织产品基本安全技术规范 GB/T 24218.1 纺织品 非织造布试验方法 第1部分：单位面积质量的测定 GB/T 24218.3 纺织品 非织造布试验方法 第3部分：断裂强力和断裂伸长率的测定（条样法） GB/T 28465 服装衬布检验规则 FZ/T 01074 服装衬产品标识 FZ/T 01075 服装衬外观疵点检验方法 FZ/T 01076 热熔粘合衬尺寸变化组合试样制作方法 FZ/T 01083—2009 热熔粘合衬于洗后的外观及尺寸变化试验方法 FZ/T 01084—2009 热熔粘合衬水洗后的外观及尺寸变化试验方法 FZ/T 01085—2009 热熔粘合衬剥离强力试验方法 FZ/T 01110 粘合衬粘合压烫后的渗胶试验方法 HG/T 3697—2002 纺织品用热熔胶粘剂 3 术语和定义 3.1 熔喷纤网非织造粘合衬 以共聚酯、共聚酰胺等热熔胶粘剂为原料，经熔喷、铺网形成纤维状网膜的粘合衬。 3.2 共聚酰胺 多种二元酸与一种或多种二元胺共聚合，或多种二元胺与一种或多种二元酸共聚合，或内酰胺与氨基酸共聚合，或二元酸和二元胺混合物与内酰胺共聚合所生成的聚酰胺，其重复单元内含有多种酰胺基团。 3.3 共聚酯 多种二元酸与一种或多种二元醇共聚合，或多种二元醇与一种或多种二元酸共聚合所生成的聚酯，其主链含有两种或两种以上结构单元。 4 产品分类和标识 4.1 产品分类 熔喷纤网非织造粘合衬按原料可分为共聚酰胺类、共聚酯类等。 4.2 产品标识 4.2.1 产品标识按FZ/T 01074执行。在单位面积质量后增加熔融范围中间值，用短划连接，以三位阿拉伯数字表示，例如120表示熔融范围中间值为120℃。 4.2.2 纤网原料为共聚酰胺类的标识代号为PA；共聚酯类为PES。 5 技术要求 5.1 分等规定 5.1.1 产品分为合格品和不合格品。 5.1.2 产品评等分为理化性能和外观质量两方面。理化性能包括熔融温度偏差、熔体流动速率偏差、含水率、灰分、单位面积质量偏差率、纵向断裂强力、剥离强力、组合试样洗涤后外观变化、组合试样热熔胶渗胶、安全性能等。外观质量包括布面疵点及每卷允许段长和段数。 5.1.3 理化性能按批评等，外观质量按卷评等，综合评等按最低等级确定。 5.1.4 同一卷中多项理化性能或外观质量问题同时出现时，按最低评定等级确定。
