【其他行业标准】 银条

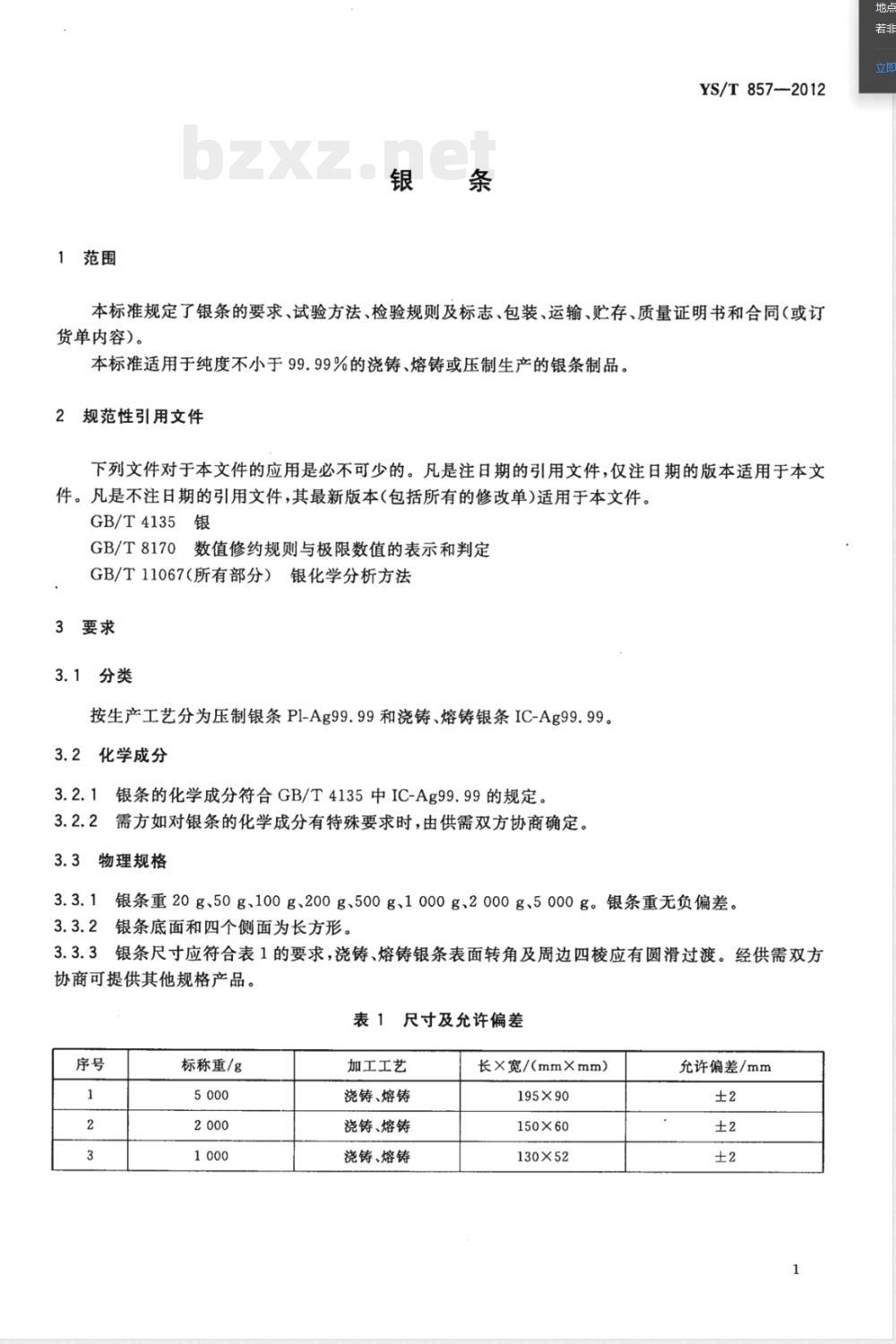

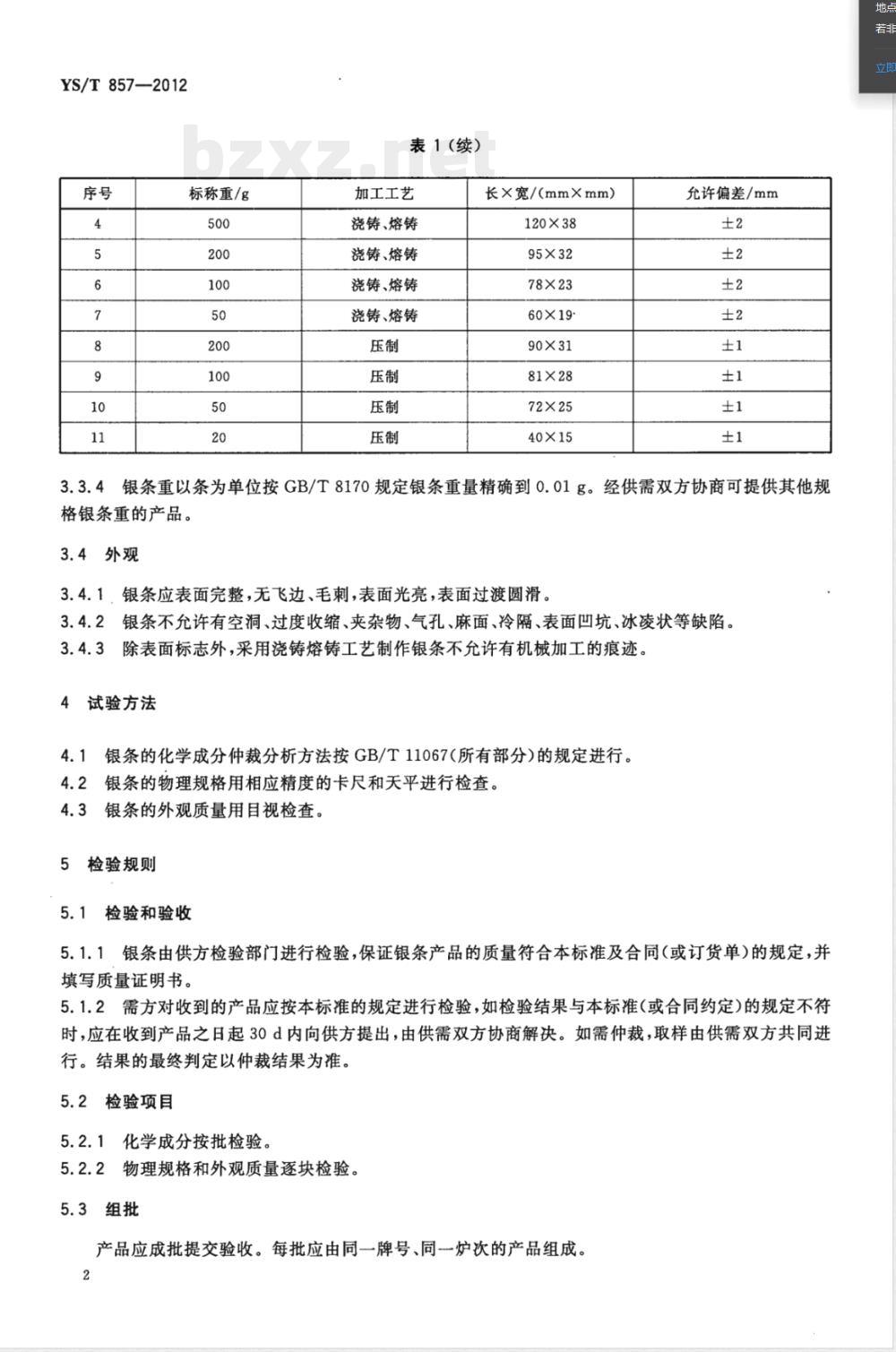

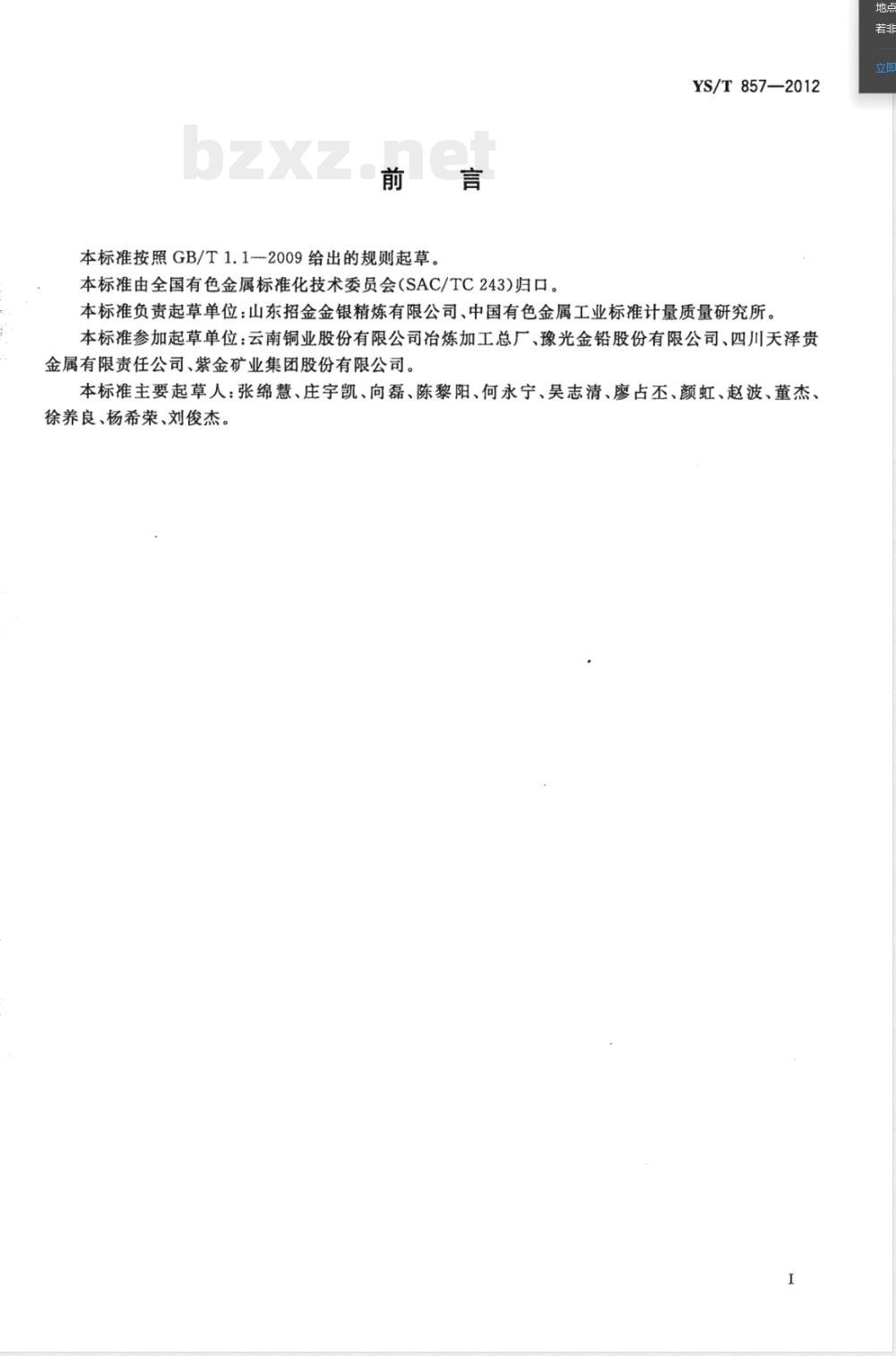

ICS 77.120.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 857—2012 银条 Silver bar 2012-12-28发布 中华人民共和国有色金属行业标准 2013-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：山东招金金银精炼有限公司、中国有色金属工业标准计量质量研究所。 本标准参加起草单位：云南铜业股份有限公司冶炼加工总厂、豫光金铅股份有限公司、四川天泽贵金属有限责任公司、紫金矿业集团股份有限公司。 本标准主要起草人：张绵慧、庄宇凯、向磊、陈黎阳、何永宁、吴志清、廖占丕、颜虹、赵波、董杰、徐养良、杨希荣、刘俊杰。 1 范围 本标准规定了银条的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于纯度不小于99.99%的浇铸、熔铸或压制生产的银条制品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 4135 银 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 11067（所有部分）银化学分析方法 3 要求 3.1 分类 按生产工艺分为压制银条 P1-Ag99.99 和浇铸、熔铸银条 IC-Ag99.99。 3.2 化学成分 3.2.1 银条的化学成分应符合GB/T 4135中IC-Ag99.99的规定。 3.2.2 如需方对化学成分有特殊要求，由供需双方协商确定。 3.3 物理规格 3.3.1 银条规格重量为20g、50g、100g、200g、500g、1000g、2000g、5000g，重量无负偏差。 3.3.2 银条底面及四个侧面为长方形。 3.3.3 银条尺寸应符合表1要求，浇铸、熔铸银条表面转角及周边四棱应圆滑过渡，经协商可提供其他规格。 表1 尺寸及允许偏差 5000g：195×90 mm，±2 mm（浇铸/熔铸） 2000g：150×60 mm，±2 mm（浇铸/熔铸） 1000g：130×52 mm，±2 mm（浇铸/熔铸） 500g：120×38 mm，±2 mm（浇铸/熔铸） 200g：95×32 mm，±2 mm（浇铸/熔铸） 100g：78×23 mm，±2 mm（浇铸/熔铸） 50g：60×19 mm，±2 mm（浇铸/熔铸） 20g：40×15 mm，±2 mm（浇铸/熔铸） 压制工艺银条允许偏差为±1 mm。 银条重量按GB/T 8170修约规则执行，精确至0.01g。 3.4 外观 3.4.1 银条表面应完整、光亮、无飞边、毛刺，过渡圆滑。 3.4.2 不得有空洞、过度收缩、夹杂物、气孔、麻面、冷隔、凹坑、冰凌状等缺陷。 3.4.3 浇铸或熔铸银条不得存在机械加工痕迹（表面标志除外）。 4 试验方法 4.1 化学成分按GB/T 11067（所有部分）进行仲裁分析。 4.2 物理规格采用卡尺和天平进行测量。 4.3 外观质量采用目视检查。 5 检验规则 5.1 检验和验收 银条由供方检验部门检验，保证符合本标准及合同（或订货单）要求，并提供质量证明书。
