【其他行业标准】 高纯铟

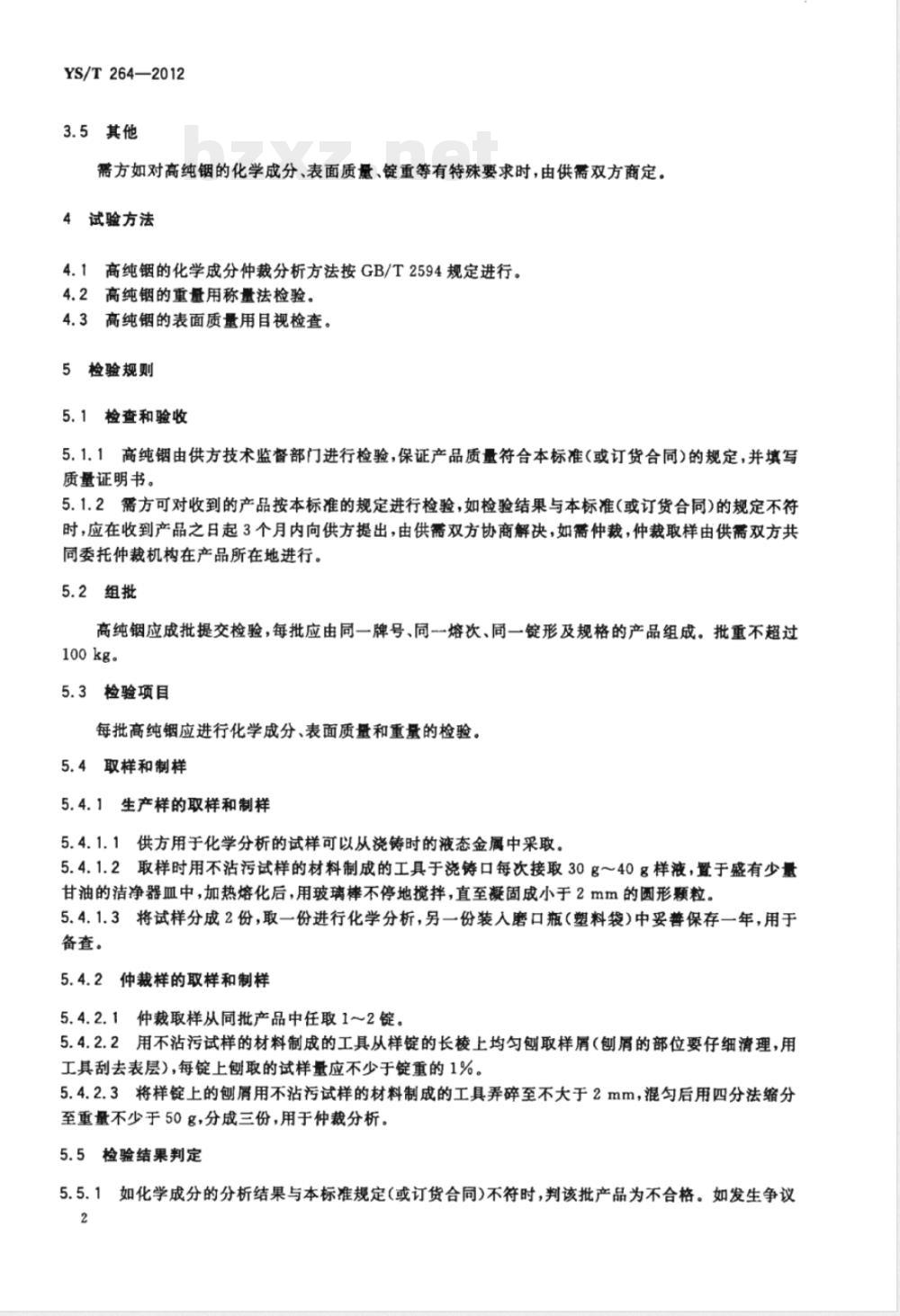

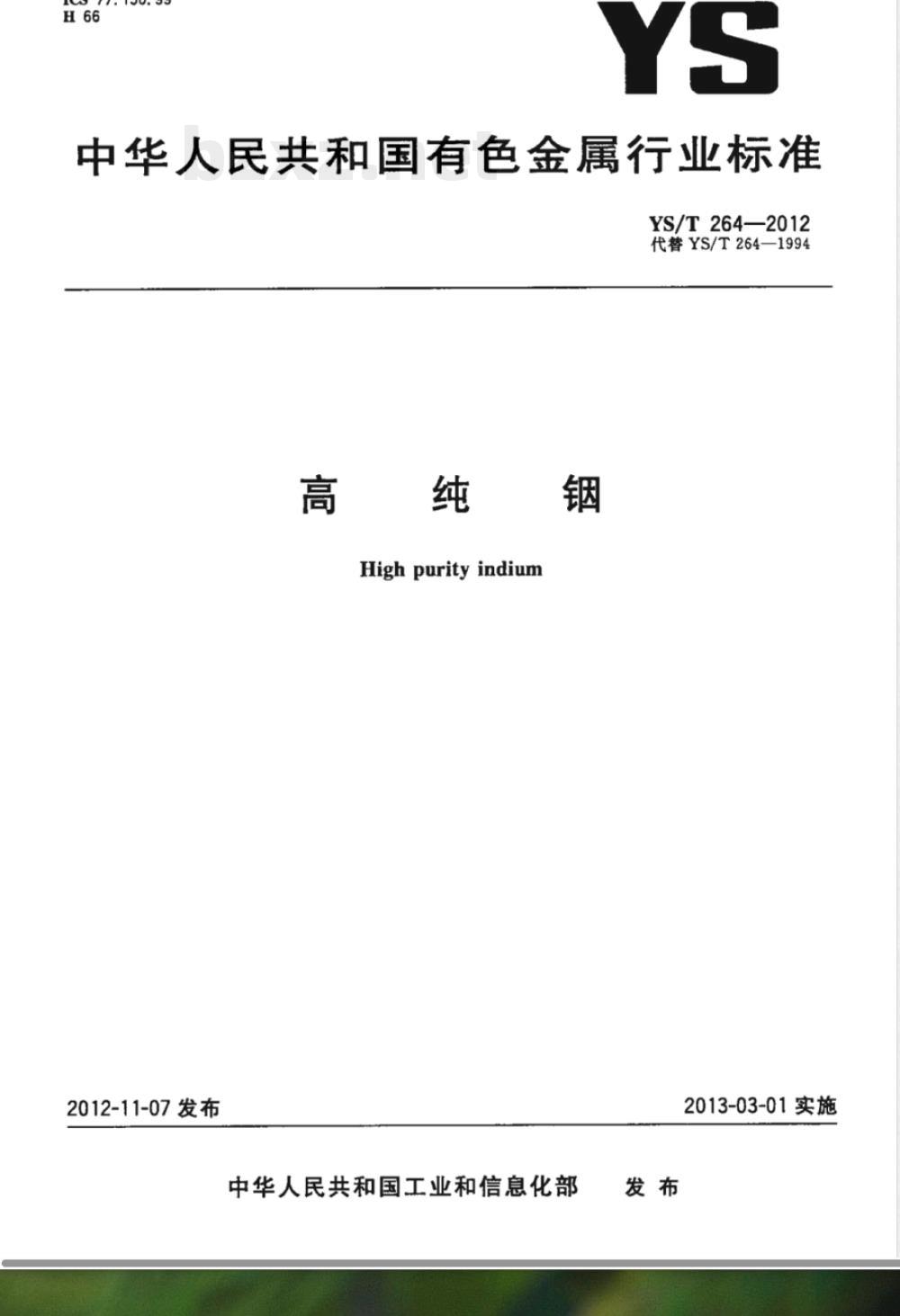

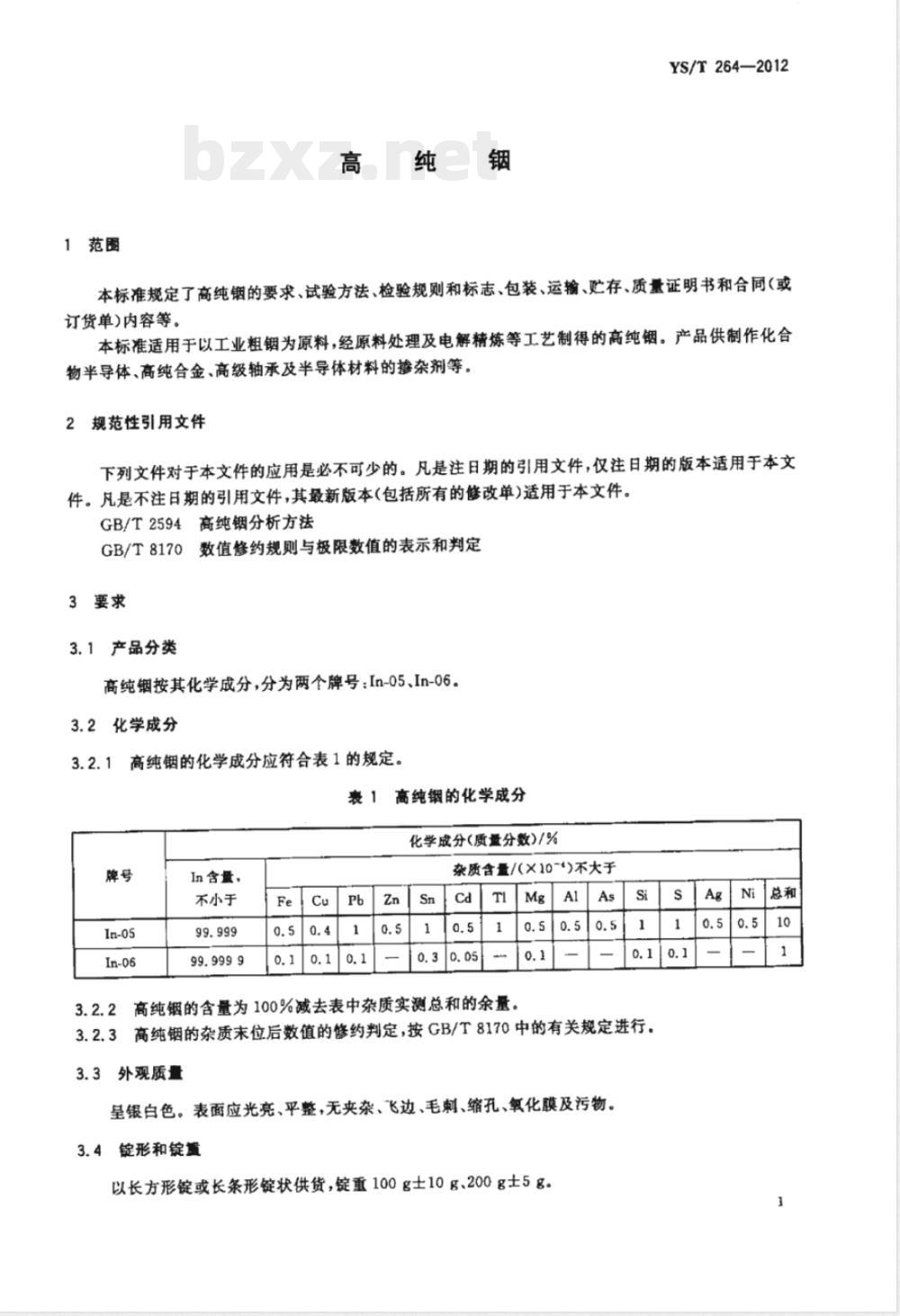

ICS 77.156.99 H66 YS 中华人民共和国有色金属行业标准 YS/T 264—2012 代替 YS/T 264—1994 高纯铟 High purity indium 2012-11-07发布 中华人民共和国工业和信息化部发布 2013-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 264—1994《高纯铟》。与YS/T 264—1994相比主要变化如下：扩大了高纯铟的适用范围；删除了99.9999%高纯铟相关内容；In-05牌号中Sn含量由1.5×10⁻⁶调整为1.0×10⁻⁶；增加了高纯铟含量计算方法、锭重要求及订货合同内容；调整取样方法；修改试验方法及检验结果判定，并删除附录A。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：南京中科技股份有限公司。 本标准主要起草人：张莉萍、李国辉。 本标准所代替标准历次版本发布情况：YS/T 264—1994。 1 范围 本标准规定了高纯铟的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容等。 本标准适用于以工业粗铟为原料，经原料处理及电解精炼等工艺制得的高纯铟。产品用于化合物半导体、高纯合金、高级轴承及半导体材料掺杂剂等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 2594 高纯分析方法 GB/T 8170 数值修约规则与极限数值的表示和判定 3 要求 3.1 产品分类 高纯铟按化学成分分为两个牌号：In-05、In-06。 3.2 化学成分 3.2.1 高纯铟化学成分应符合表1规定。 In-05：In含量≥99.999%，杂质包括Fe、Cu、Pb、Zn、Sn、Cd、Tl、Mg、Al、As、Si、S等，含量按10⁻⁶级控制。 In-06：In含量≥99.9999%，杂质含量更低，按表中规定执行。 3.2.2 高纯铟含量为100%减去各杂质实测总和的余量。 3.2.3 杂质末位数值修约按GB/T 8170规定执行。 3.3 外观质量 产品呈银白色，表面应光亮、平整，无夹杂、飞边、毛刺、缩孔、氧化膜及污物。 3.4 锭形和锭重 产品以长方形锭或长条形锭供货，锭重为100g±10g、200g±5g。 3.5 其他要求 如对化学成分、表面质量或锭重有特殊要求，由供需双方协商确定。 4 试验方法 4.1 化学成分仲裁分析按GB/T 2594规定进行。 4.2 重量采用称量法检验。 4.3 表面质量采用目视检查。 5 检验规则 5.1 检查和验收 高纯铟由供方检验部门检验，确保符合标准或合同要求，并提供质量证明书。需方如有异议，应在3个月内提出，由双方协商解决；必要时可进行仲裁检验。 5.2 组批 高纯铟按同一牌号、同一熔次、同一锭形及规格组成一批，批重不超过100kg。 5.3 检验项目 每批产品需进行化学成分、表面质量及重量检验。 5.4 取样与制样 生产样可从浇铸液态金属中取样，冷却制成颗粒后分样保存备用。 仲裁样从同批产品中随机取1～2锭，从锭体刨取样屑进行分析，样品量不少于锭重的1%。
