【其他行业标准】 粘合衬热熔胶涂布量试验方法

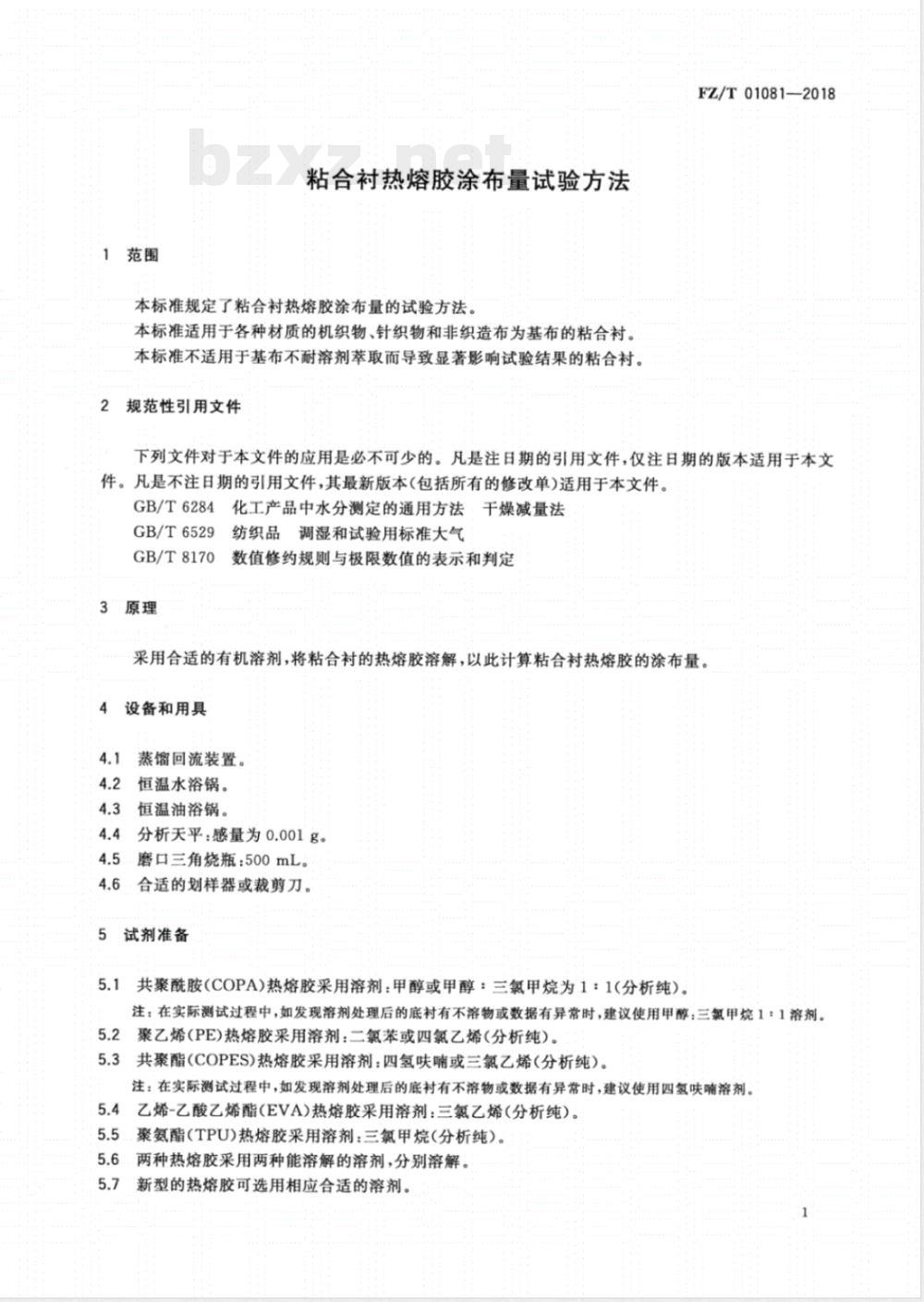

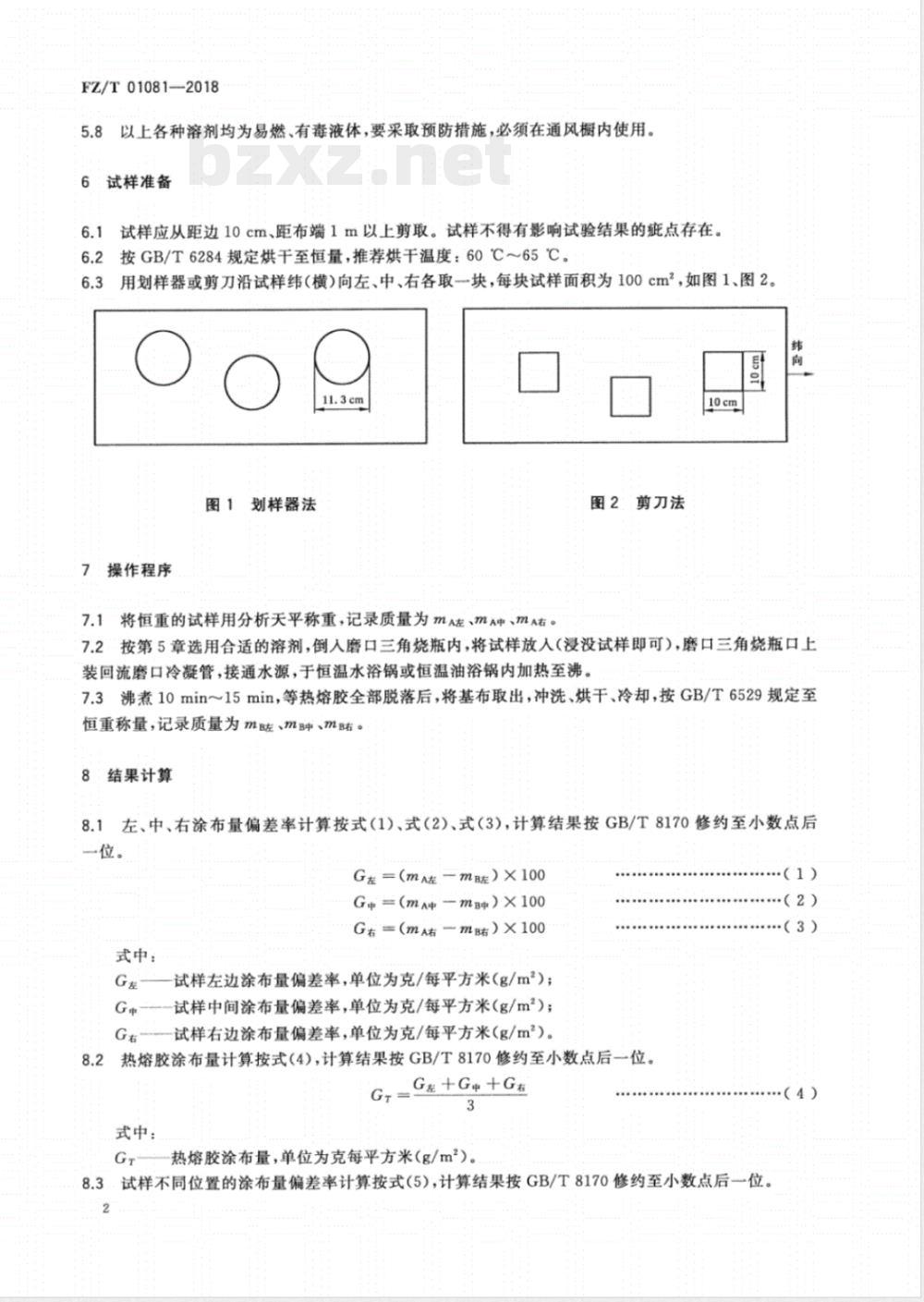

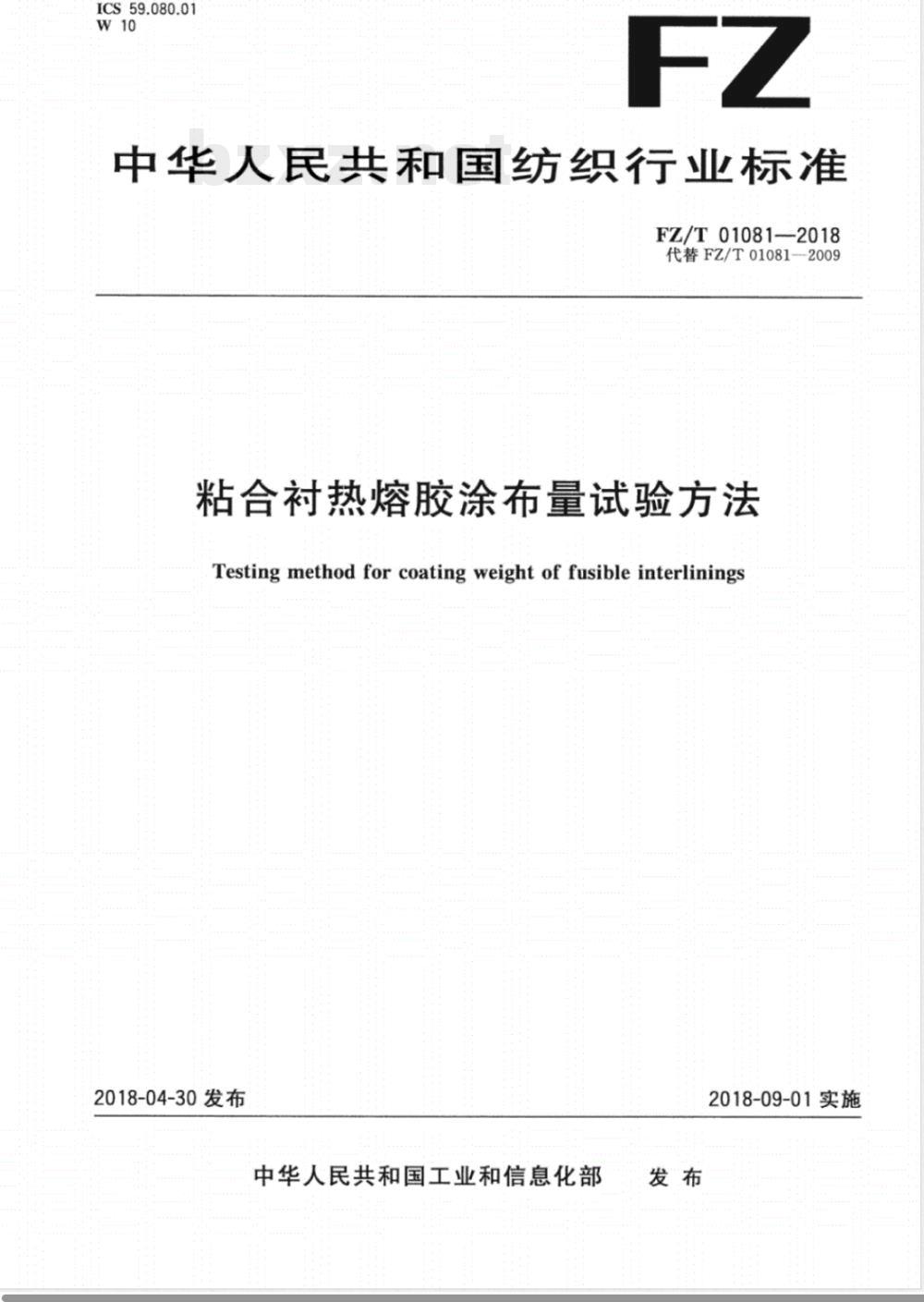

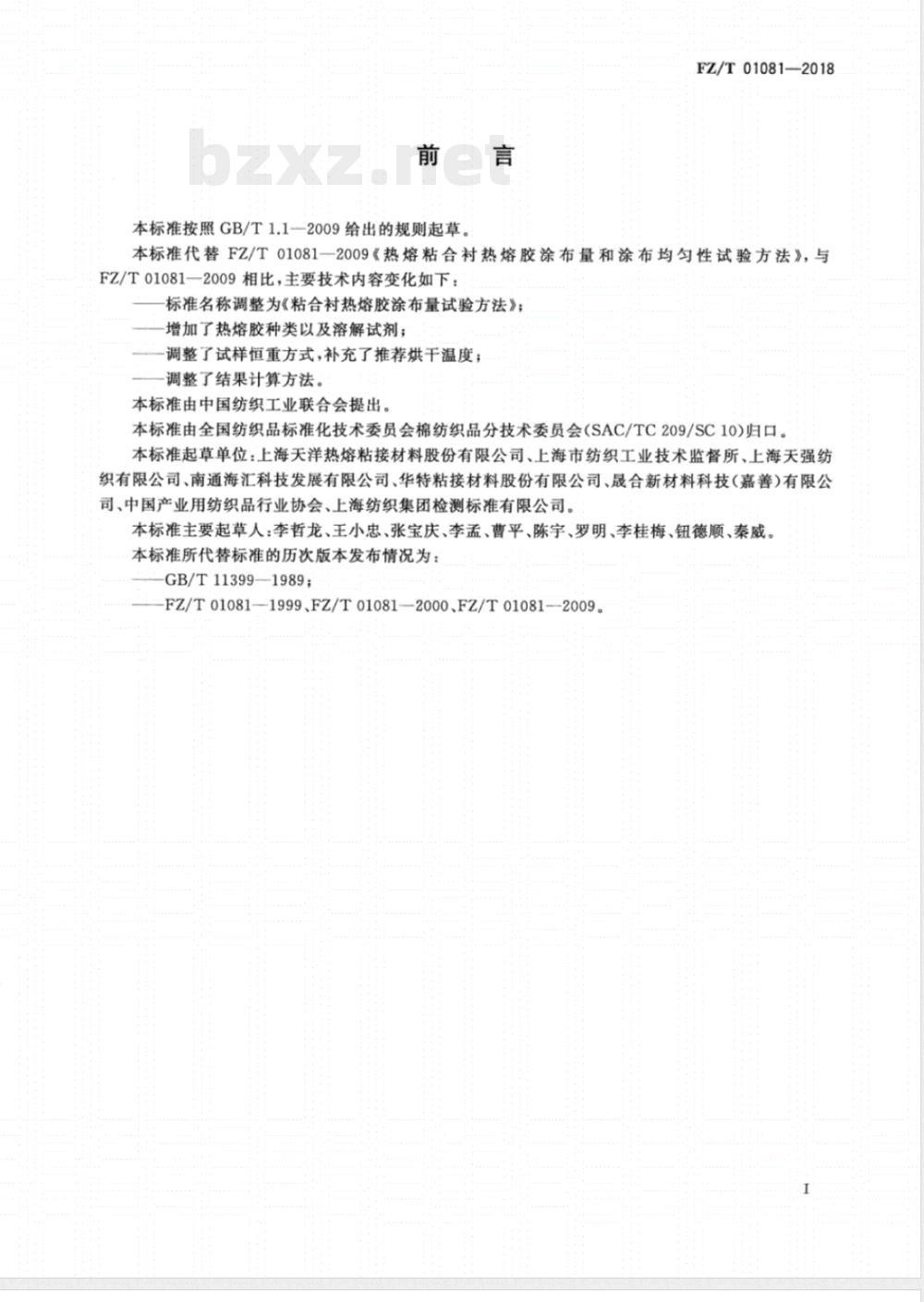

ICS 59.080.01 W10 FZ 中华人民共和国纺织行业标准 FZ/T01081-2018 代替 FZ/T01081-2009 粘合衬热熔胶涂布量试验方法 Testing method for coating weight of fusible interlinings 2018-04-30发布 2018-09-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替FZ/T01081-2009《热熔粘合衬热熔胶涂布量和涂布均匀性试验方法》，主要变化如下： ——标准名称调整为《粘合衬热熔胶涂布量试验方法》； ——增加热熔胶种类及溶解试剂； ——调整试样恒重方式并补充推荐烘干温度； ——调整结果计算方法。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：上海天洋热熔粘接材料股份有限公司、上海市纺织工业技术监督所、上海天强纺织有限公司、南通海汇科技发展有限公司、华特粘接材料股份有限公司、晟合新材料科技（嘉善）有限公司、中国产业用纺织品行业协会、上海纺织集团检测标准有限公司。 本标准主要起草人：李哲龙、王小忠、张宝庆、李孟、曹平、陈宇、罗明、李桂梅、钮德顺、秦威。 本标准历次版本：GB/T11399-1989、FZ/T01081-1999、FZ/T01081-2000、FZ/T01081-2009。 1 范围 本标准规定了粘合衬热熔胶涂布量的试验方法。 适用于各种材质的机织物、针织物和非织造布为基布的粘合衬。 不适用于基布不耐溶剂萃取而显著影响试验结果的粘合衬。 2 规范性引用文件 GB/T6284 化工产品中水分测定的通用方法：干燥减量法 GB/T6529 纺织品调湿和试验用标准大气 GB/T8170 数值修约规则与极限数值的表示和判定 3 原理 采用合适有机溶剂将粘合衬中的热熔胶溶解，通过质量差计算热熔胶涂布量。 4 设备和用具 4.1 蒸馏回流装置 4.2 恒温水浴锅 4.3 恒温油浴锅 4.4 分析天平（感量0.001g） 4.5 磨口三角烧瓶（500mL） 4.6 划样器或裁剪刀 5 试剂准备 5.1 共聚酰胺（COPA）：甲醇或甲醇/三氯甲烷（1:1） 5.2 聚乙烯（PE）：二氯苯或四氯乙烯 5.3 共聚酯（COPES）：四氢呋喃或三氯乙烯 5.4 EVA：三氯乙烯 5.5 TPU：三氯甲烷 5.6 不同热熔胶应分别使用可溶解溶剂 5.7 新型热熔胶选用相应适用溶剂 5.8 所有溶剂均为易燃有毒，应在通风橱内操作 6 试样准备 6.1 试样应距边10cm、距布端1m以上取样，不得有影响结果的疵点 6.2 按GB/T6284烘干至恒量，推荐温度60℃～65℃ 6.3 沿纬向左、中、右各取一块试样，每块面积100cm² 7 操作程序 7.1 将恒重试样用分析天平称重，记录质量mA 7.2 将试样置入磨口三角烧瓶，加入选定溶剂，装回流冷凝管，加热至沸 7.3 沸煮10min～15min，待热熔胶完全脱落后取出基布，冲洗、烘干并冷却至恒重，记录质量mB 8 结果计算 8.1 左、中、右涂布量偏差率按公式计算，并按GB/T8170修约至小数点后一位 G左 = (mA左 - mB左) × 100 G中 = (mA中 - mB中) × 100 G右 = (mA右 - mB右) × 100 式中：G为涂布量偏差率，mA为试验前质量，mB为溶解后基布质量。
