【其他行业标准】 铅锑精矿

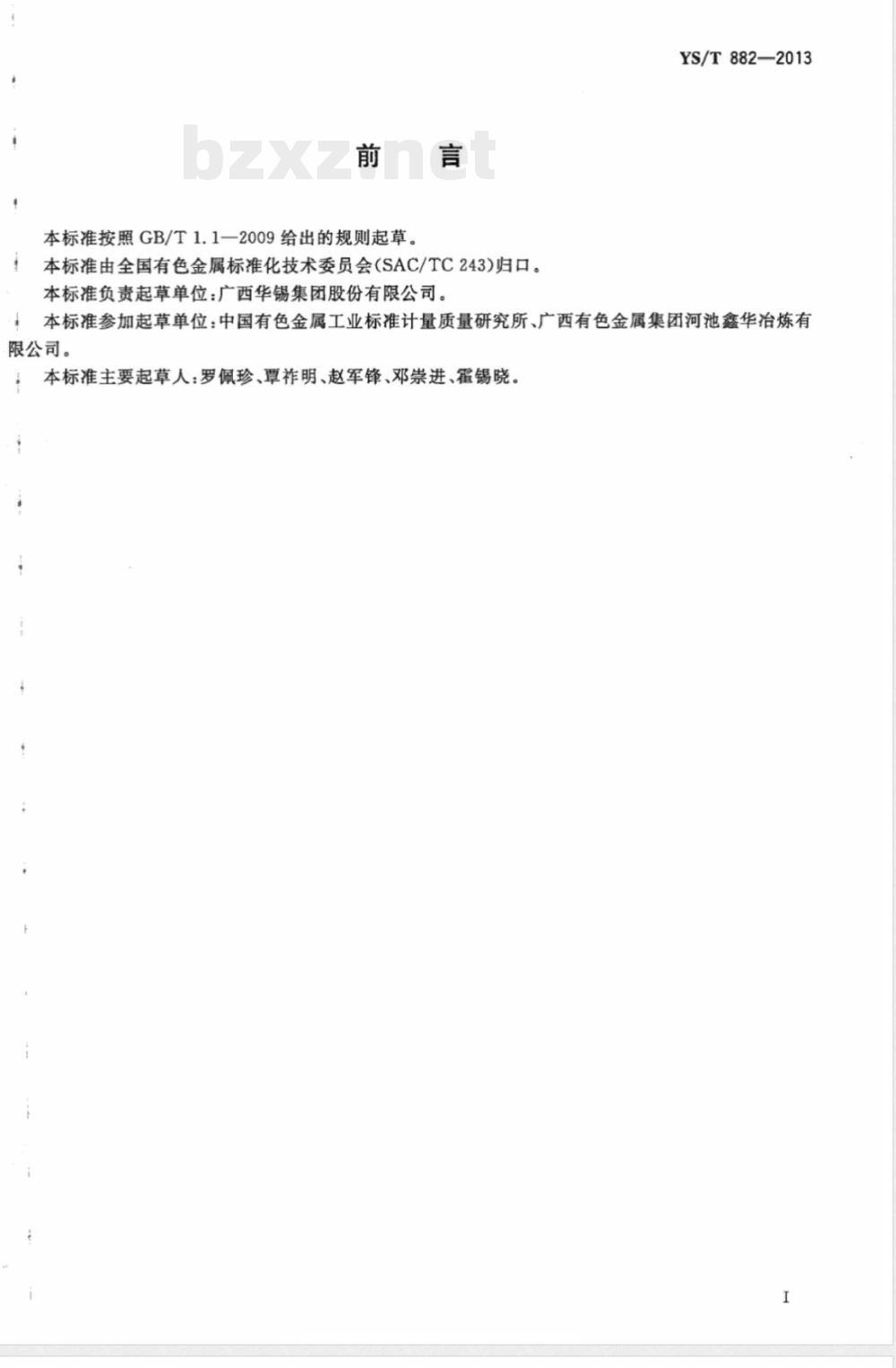

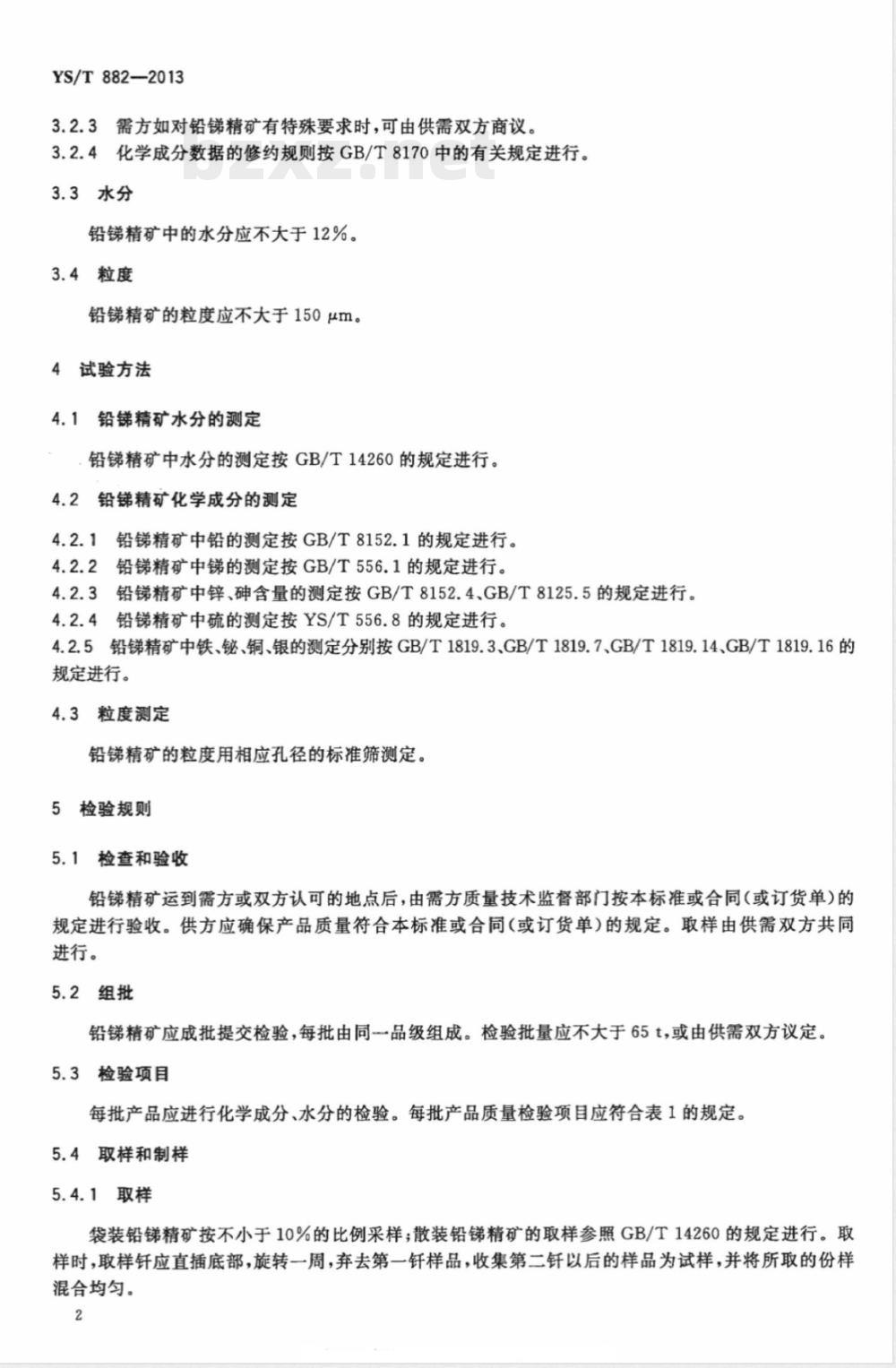

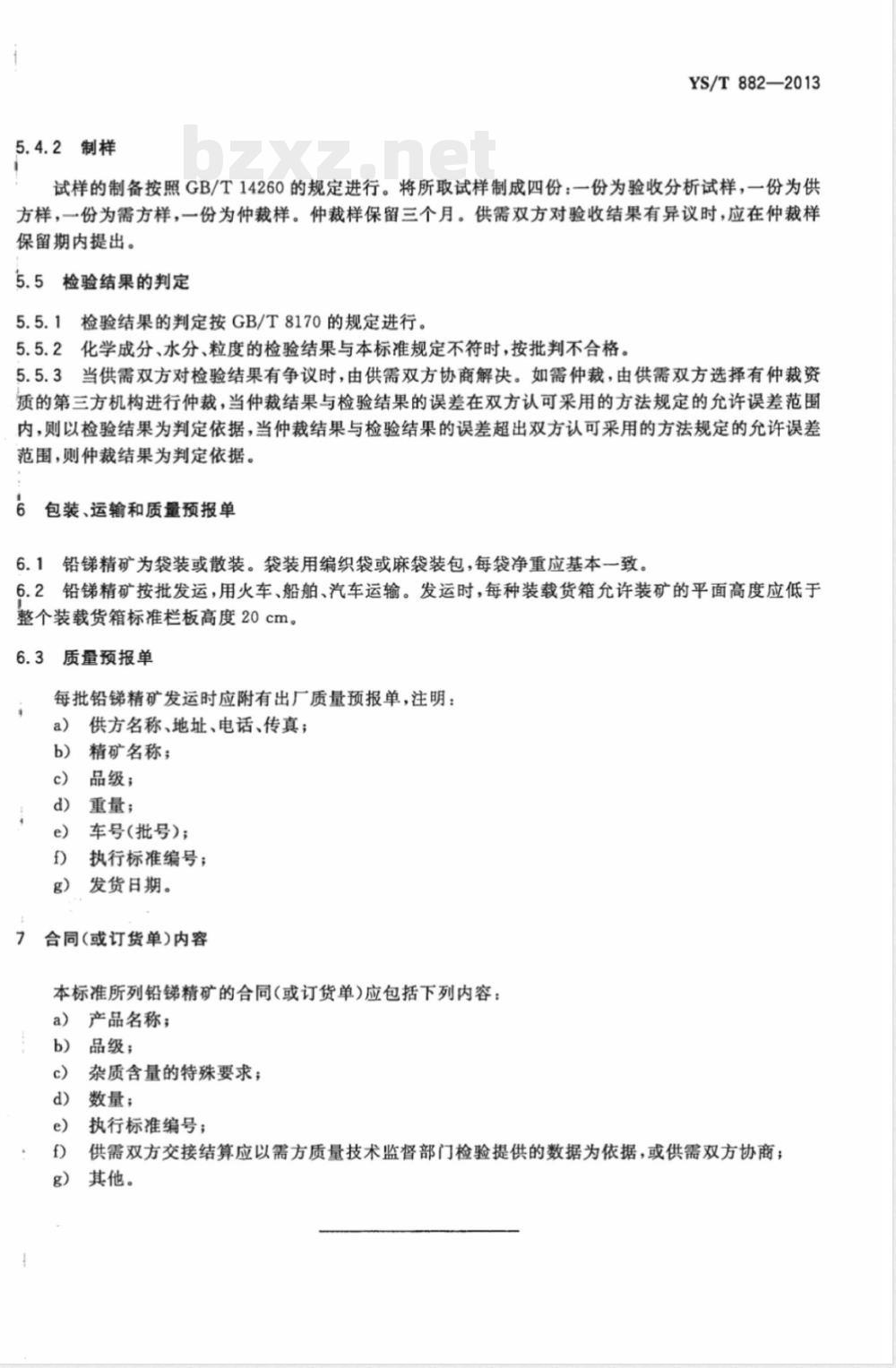

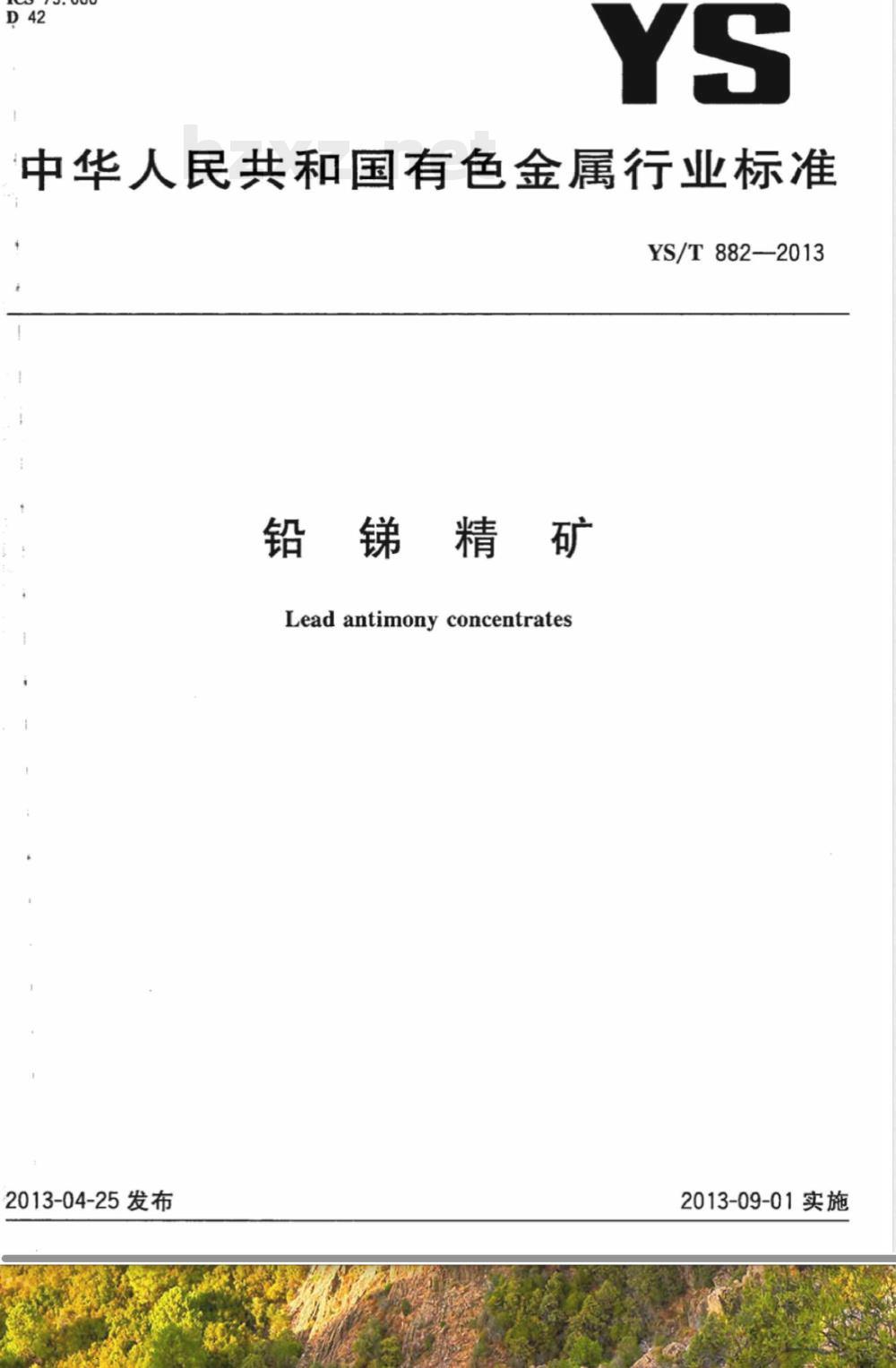

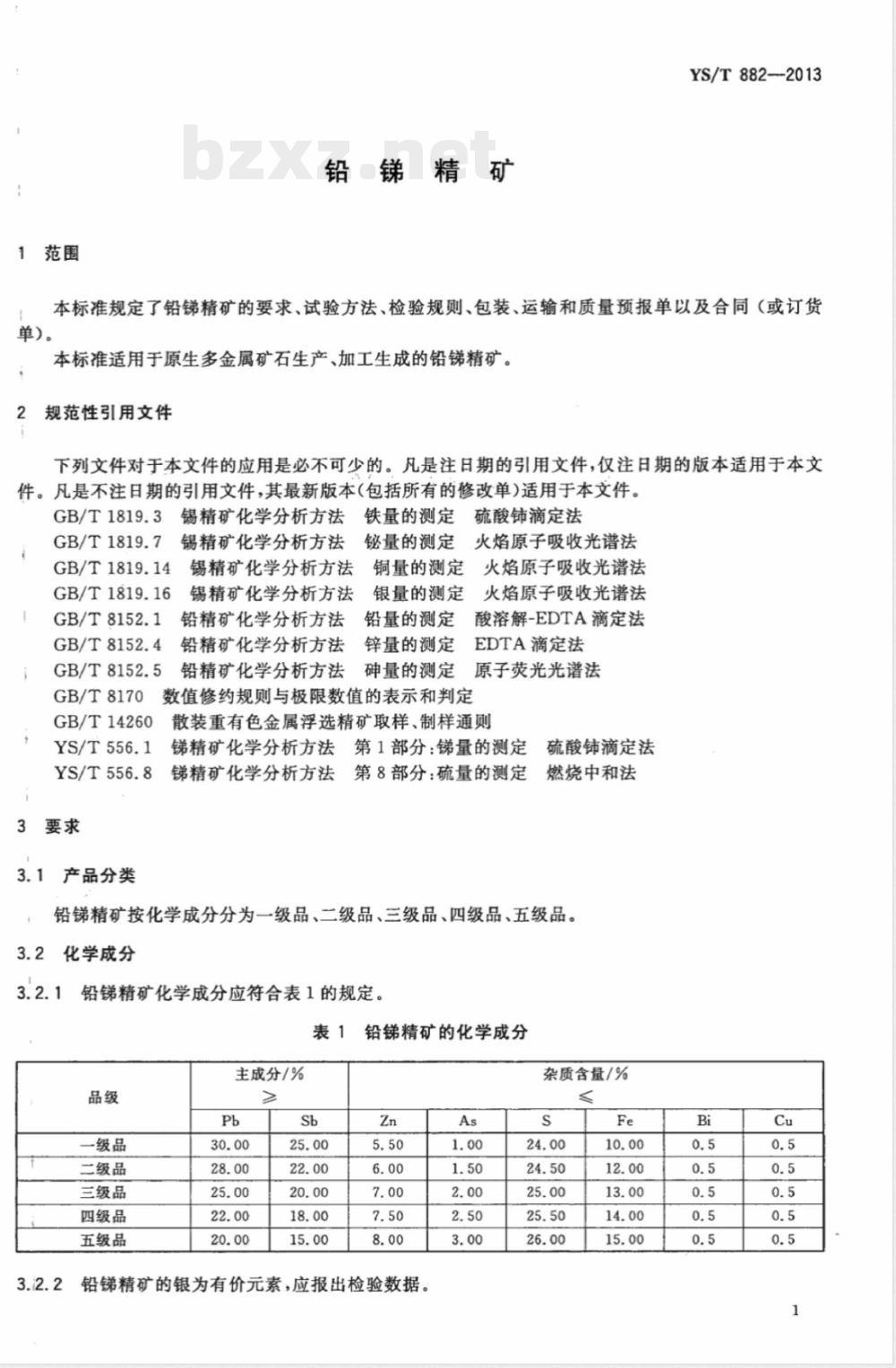

D 42 YS 中华人民共和国有色金属行业标准 YS/T 882—2013 铅锑精矿 Lead antimony concentrates 2013-04-25发布 2013-09-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：广西华锡集团股份有限公司。 本标准参加起草单位：中国有色金属工业标准计量质量研究所、广西有色金属集团河池鑫华冶炼有限公司。 本标准主要起草人：罗佩珍、覃祚明、赵军锋、邓崇进、霍锡晓。 1 范围 本标准规定了铅锑精矿的要求、试验方法、检验规则、包装、运输、质量预报单以及合同（或订货单）等内容。 本标准适用于原生多金属矿石生产、加工生成的铅锑精矿。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1819.3、GB/T 1819.7、GB/T 1819.14、GB/T 1819.16 GB/T 8152.1、GB/T 8152.4、GB/T 8152.5 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14260 散装重有色金属浮选精矿取样、制样通则 YS/T 556.1 锑精矿化学分析方法 第1部分：锑量的测定（硫酸铈滴定法） YS/T 556.8 锑精矿化学分析方法 第8部分：硫量的测定（燃烧中和法） 3 要求 3.1 产品分类 铅锑精矿按化学成分分为一级品、二级品、三级品、四级品、五级品。 3.2 化学成分 3.2.1 铅锑精矿化学成分应符合表1规定： 一级品：Pb≥30.00%，Sb≥25.00%，Zn≤5.50%，As≤1.00%，S≤24.00%，Fe≤10.00%，Bi≤0.5%，Cu≤0.5% 二级品：Pb≥28.00%，Sb≥22.00%，Zn≤6.00%，As≤1.50%，S≤24.50%，Fe≤12.00%，Bi≤0.5%，Cu≤0.5% 三级品：Pb≥25.00%，Sb≥20.00%，Zn≤7.00%，As≤2.00%，S≤25.00%，Fe≤13.00%，Bi≤0.5%，Cu≤0.5% 四级品：Pb≥22.00%，Sb≥18.00%，Zn≤7.50%，As≤2.50%，S≤25.50%，Fe≤14.00%，Bi≤0.5%，Cu≤0.5% 五级品：Pb≥20.00%，Sb≥15.00%，Zn≤8.00%，As≤3.00%，S≤26.00%，Fe≤15.00%，Bi≤0.5%，Cu≤0.5% 3.2.2 铅锑精矿中的银为有价元素，应报出检验数据。 3.2.3 如需方有特殊要求，可由供需双方协商确定。 3.2.4 化学成分数据修约按 GB/T 8170 执行。 3.3 水分 铅锑精矿水分应不大于12%。 3.4 粒度 铅锑精矿粒度应不大于150 μm。 4 试验方法 4.1 水分测定按 GB/T 14260 规定进行。 4.2 化学成分测定： 铅按 GB/T 8152.1； 锑按 GB/T 556.1； 锌按 GB/T 8152.4、GB/T 8152.5； 硫按 YS/T 556.8； 铁、铋、铜、银分别按 GB/T 1819.3、GB/T 1819.7、GB/T 1819.14、GB/T 1819.16。 4.3 粒度测定采用标准筛法。 5 检验规则 5.1 检查和验收 产品到达需方后由质量技术部门按标准或合同验收，供方保证质量符合要求，取样由供需双方共同进行。 5.2 组批 铅锑精矿按批检验，每批由同一品级组成，批量不大于65 t或双方协定。 5.3 检验项目 每批产品应进行化学成分及水分检验。 5.4 取样和制样 袋装铅锑精矿按不小于10%的比例取样。
