【其他行业标准】定形机热平衡测试与计算方法

本网站发布时间： 2025-08-28 15:05:43

FZ/T07008-2020
现行
↓ 点击下载此标准

基本信息

标准号：
FZ/T 07008-2020
标准名称：
定形机热平衡测试与计算方法
标准类别：
纺织行业标准(FZ)
英文名称：
Measurement and calculation method of heat balance for setting stenter
标准状态：
现行
发布日期：
2020-04-16
实施日期：
2020-10-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
8.72 MB

手机扫码下载更方便

标准分类号

标准ICS号：
环保、保健与安全>>环境保护>>13.020.10环境管理
中标分类号：
纺织>>纺织综合>>W04基础标准与通用方法

关联标准

出版信息

出版社：
中国标准出版社出版
页数：
28页
标准价格：
27.0
出版日期：
2020-08-01

其他信息

起草人：
程晧、张中娟、顾金华、杨爱民、刘森、俞晨凯、孙振元、李洪奇
起草单位：
常州宏大智能装备产业发展研究院有限公司、广州弘禹环保科技有限公司、杭州华野新能源科技有限公司、江苏久知电机股份有限公司、广东亚生新能源科技有限公司、中国纺织经济研究中心
提出单位：
中国纺织工业联合会
发布部门：
中华人民共和国工业和信息化部
相关标签：
热平衡测试计算方法

标准简介/下载

点击下载

标准简介：

本标准规定了纺织品热定形的定形机的热平衡的测试与计算方法。本标准适用于以蒸汽、导热油、天然气、液化石油气为热源加热的定形机热平衡的测试与计算。对于其他形式定形机热平衡的测试与计算也可参照采用本标准。

标准内容

部分标准内容：

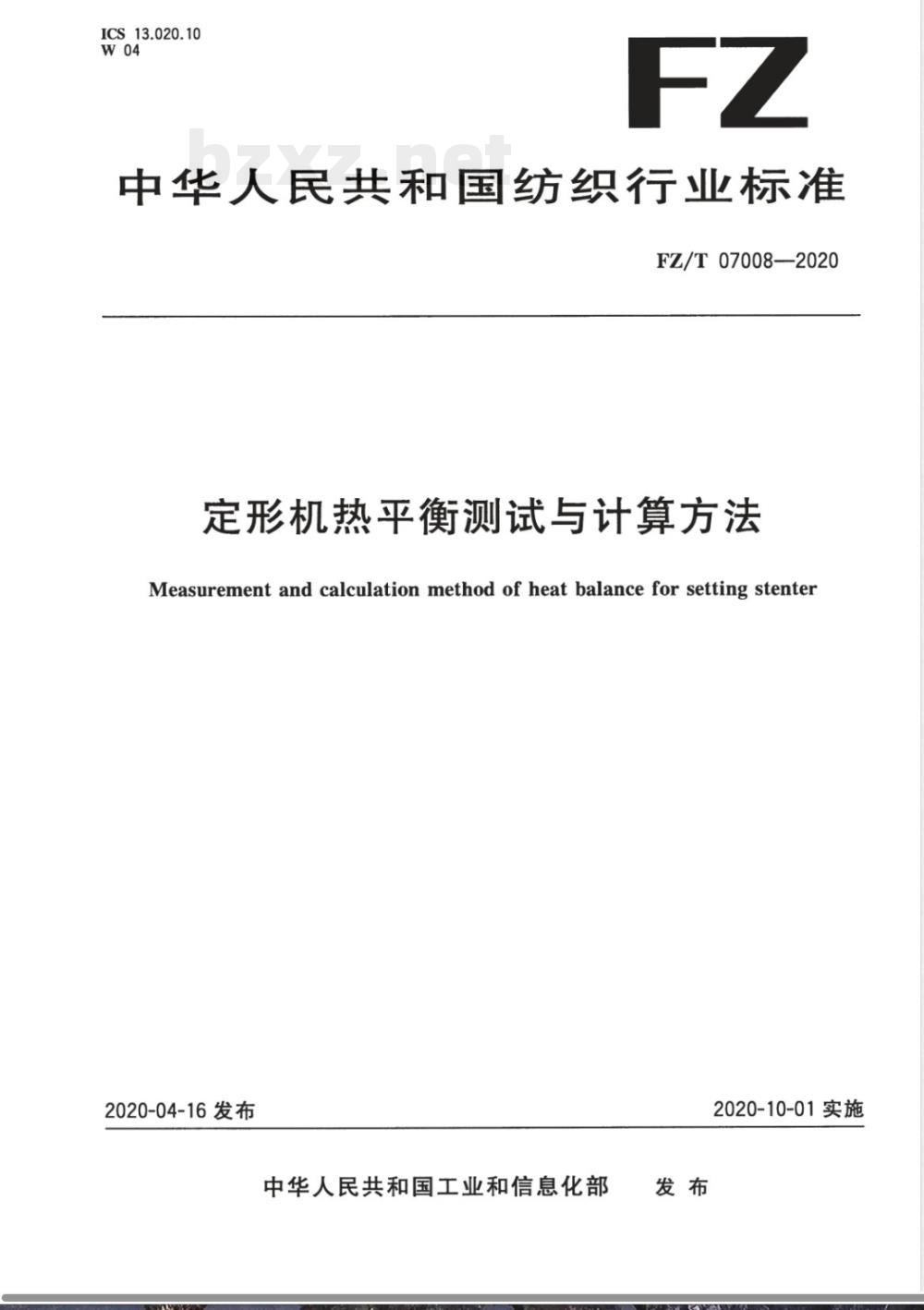

ICS 13.020.10
W04
中华人民共和国纺织行业标准
FZ/T 07008—2020
定形机热平衡测试与计算方法
Measurement and calculation method of heat balance for setting stenter
2020-04-16发布
中华人民共和国工业和信息化部 发布
2020-10-01实施

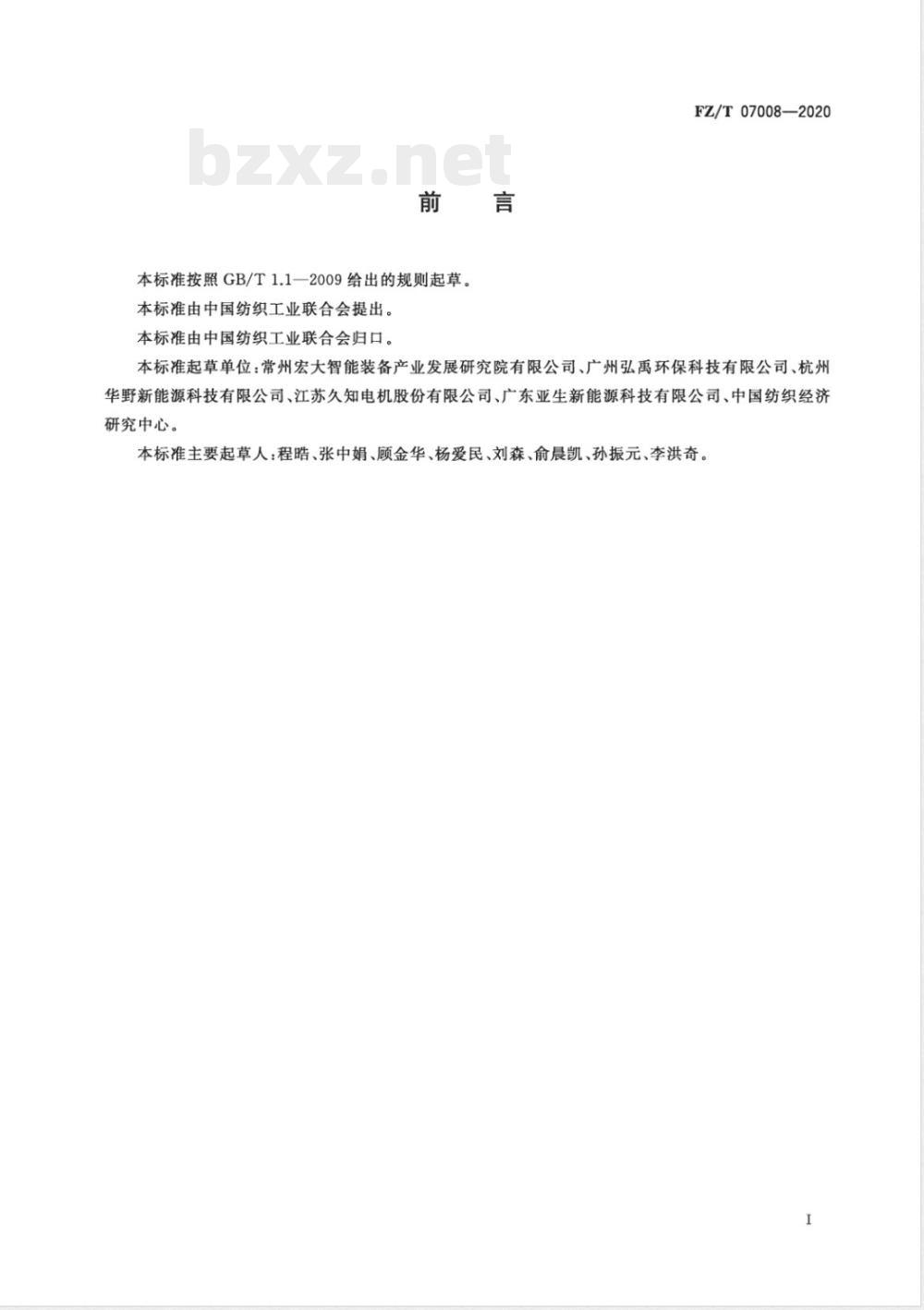

前言
本标准按照GB/T 1.1—2009给出的规则起草，由中国纺织工业联合会提出并归口。本标准起草单位包括常州宏大智能装备产业发展研究院有限公司、广州弘禹环保科技有限公司、杭州华野新能源科技有限公司等单位。
本标准主要起草人包括程皓、张中娟、顾金华、杨爱民等。

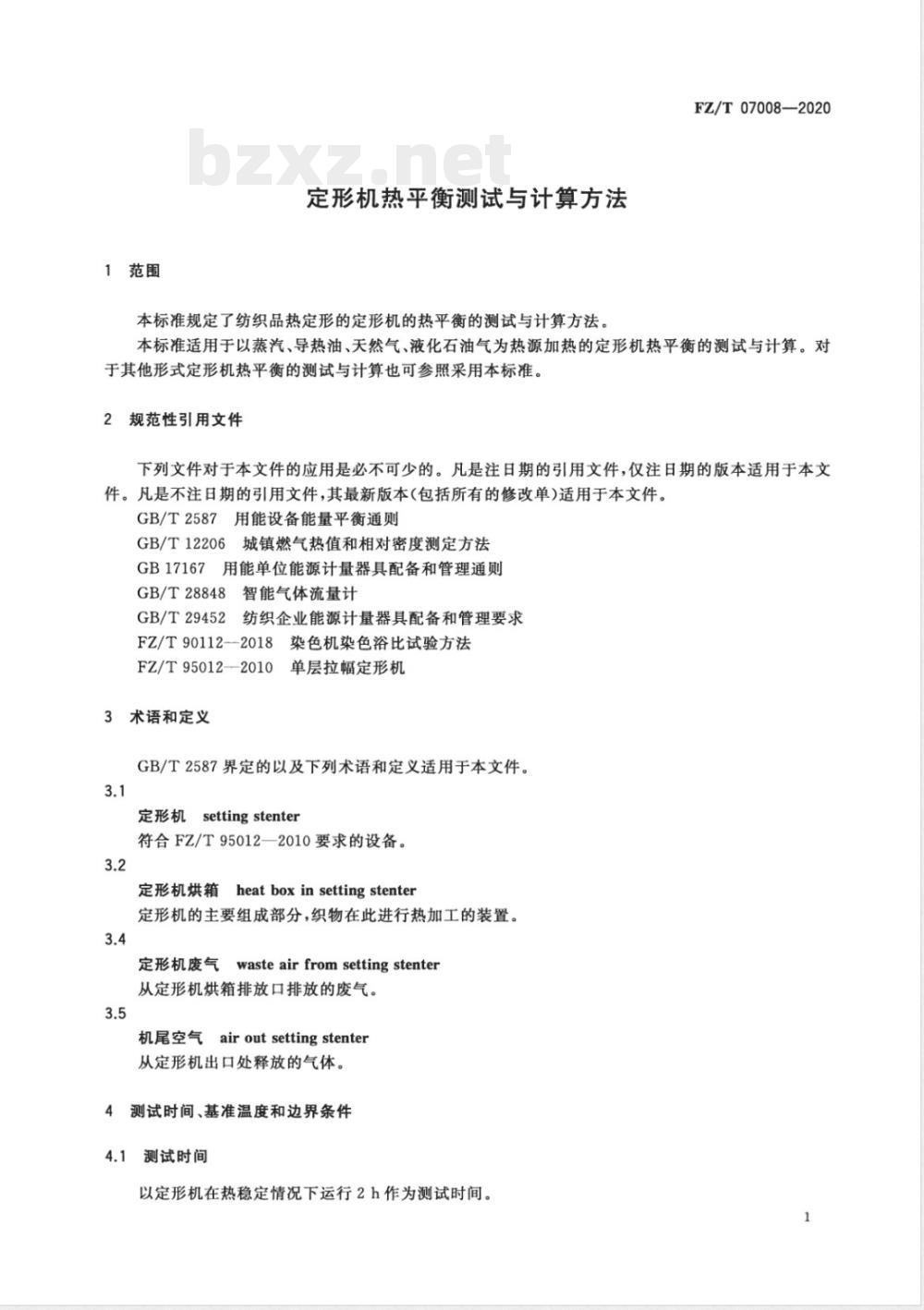

1 范围
本标准规定了纺织品热定形用定形机的热平衡测试与计算方法。
本标准适用于以蒸汽、导热油、天然气、液化石油气为热源加热的定形机热平衡测试与计算，其他形式设备可参照执行。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的：
GB/T 2587 用能设备能量平衡通则
GB/T 12206 城镇燃气热值和相对密度测定方法
GB 17167 用能单位能源计量器具配备和管理通则
GB/T 28848 智能气体流量计
GB/T 29452 纺织企业能源计量器具配备和管理要求
FZ/T 90112—2018 染色机染色浴比试验方法
FZ/T 95012—2010 单层拉幅定形机

3 术语和定义
3.1 定形机
符合FZ/T 95012—2010要求的设备。

3.2 定形机烘箱
定形机的主要组成部分，织物在其中进行热加工的装置。

3.4 定形机废气
从定形机烘箱排放口排出的废气。

3.5 机尾空气
从定形机出口处释放的气体。

4 测试时间、基准温度和边界条件
4.1 测试时间
以定形机在热稳定状态下运行2h作为测试时间。

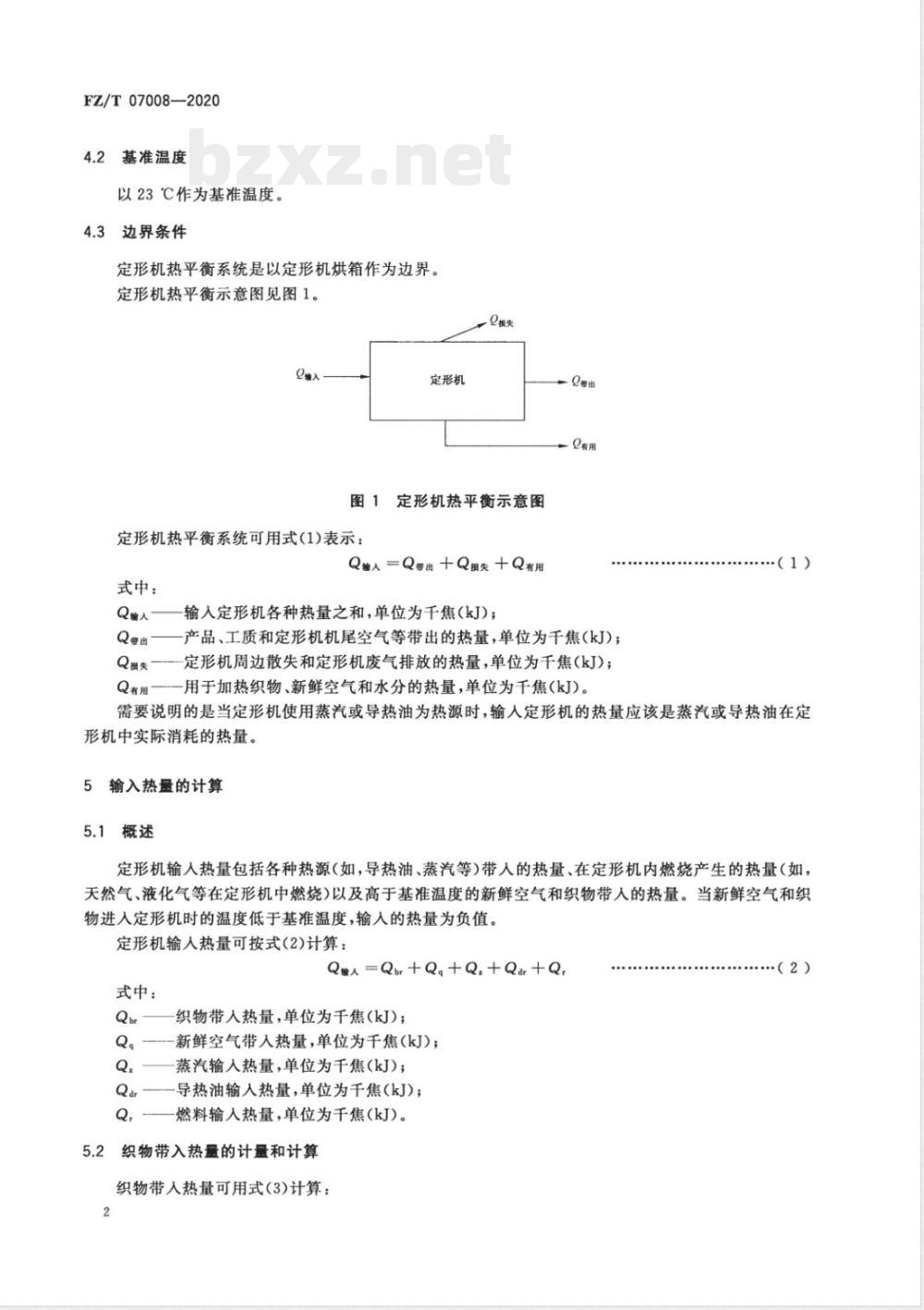

4.2 基准温度
以23℃作为基准温度。

4.3 边界条件
定形机热平衡系统以定形机烘箱作为边界。定形机热平衡关系如下：
Q输入 = Q带出 + Q损失 + Q有用
式中：
Q输入——输入定形机各种热量之和，单位kJ；
Q带出——产品、工质及机尾空气带出的热量，单位kJ；
Q损失——周边散失及废气排放热量，单位kJ；
Q有用——用于加热织物、新鲜空气和水分的热量，单位kJ。

5 输入热量的计算
5.1 概述
输入热量包括热源带入热量、燃料在设备内燃烧产生的热量，以及高于基准温度的新鲜空气与织物带入热量。当温度低于基准温度时为负值。
输入热量计算公式：
Q人 = Qbr + Q。 + Q + Qdr + Q：
（该公式后续内容在OCR中缺失）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
