【其他行业标准】 石油化工管式炉烟风道结构设计规范

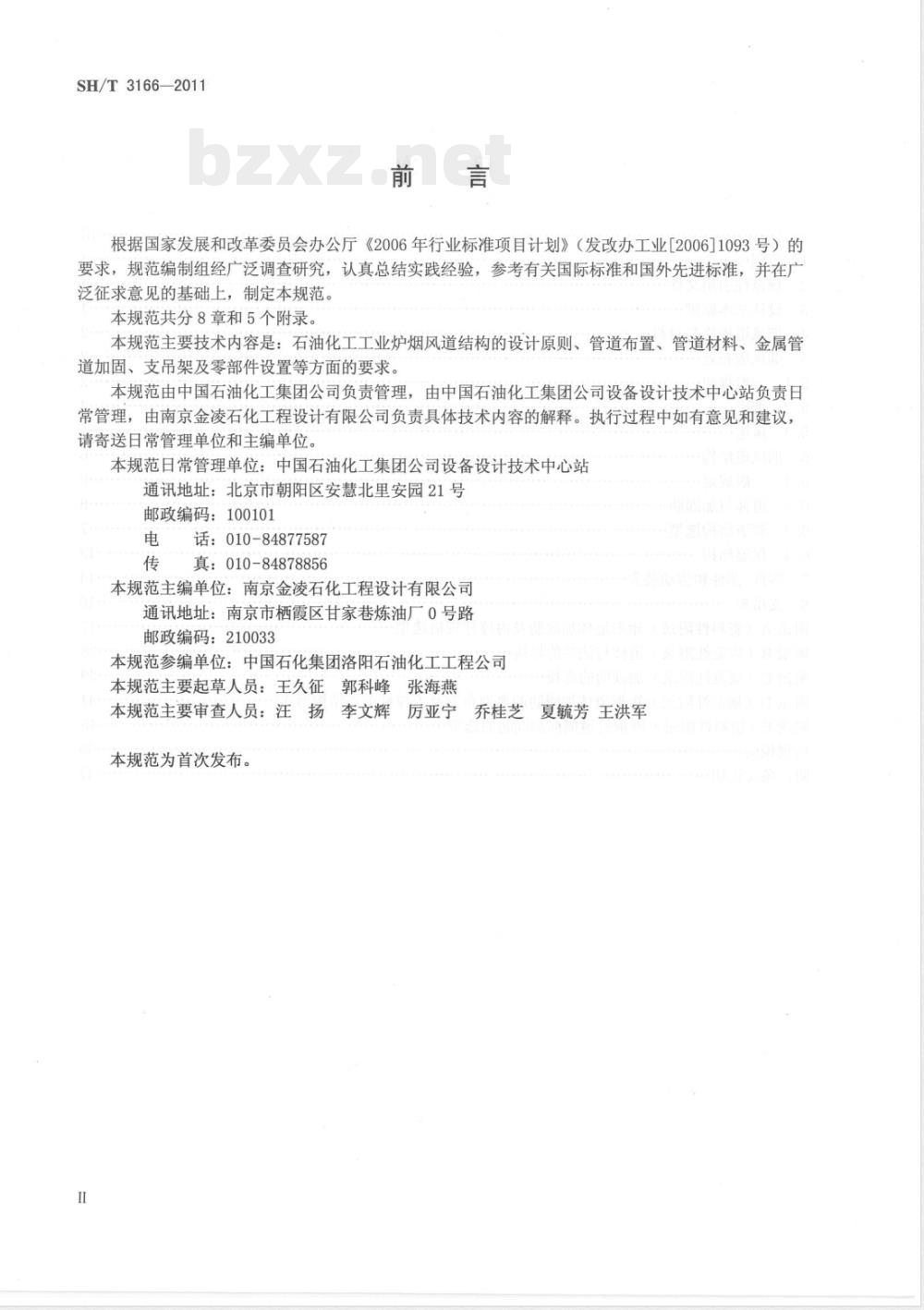

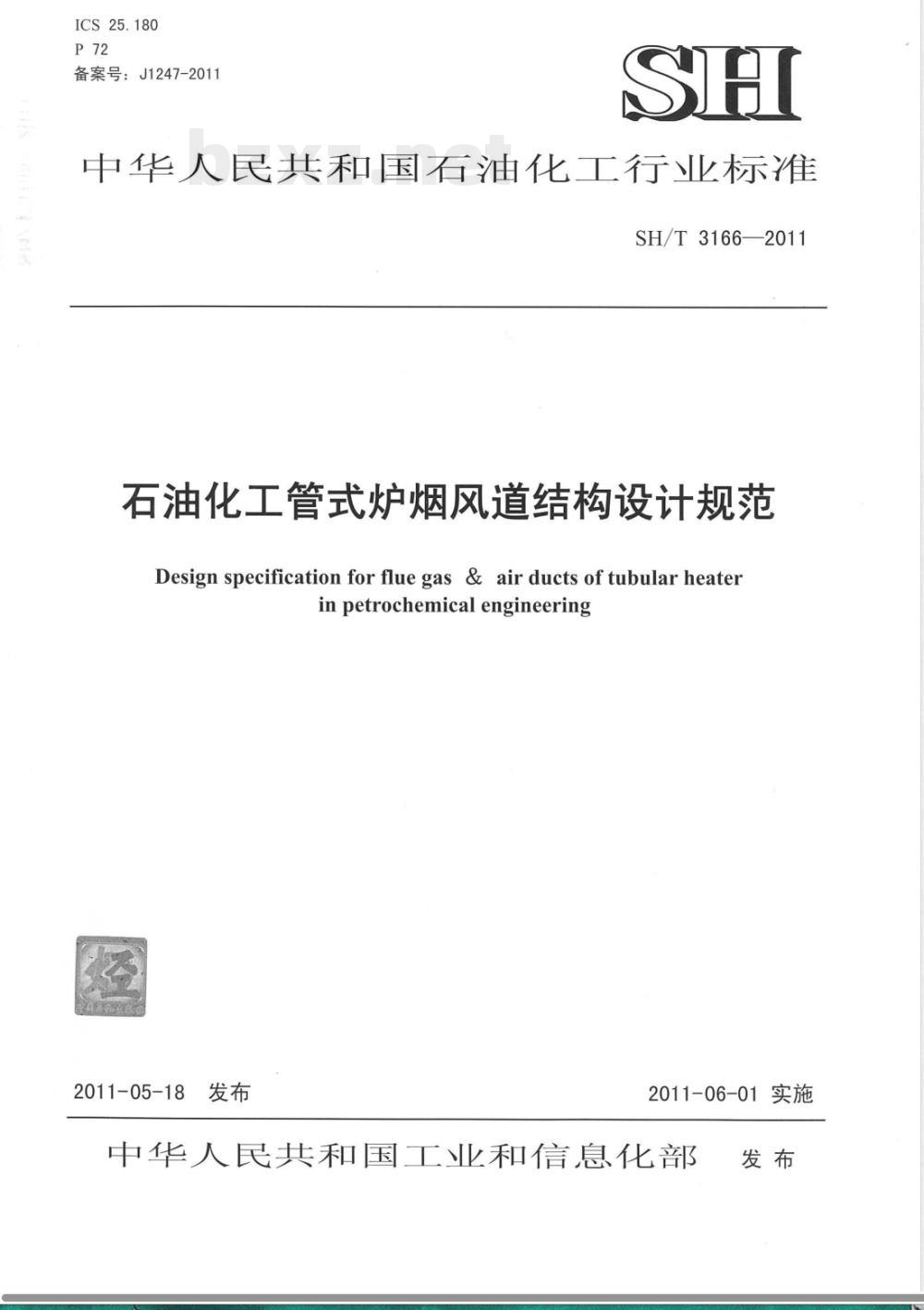

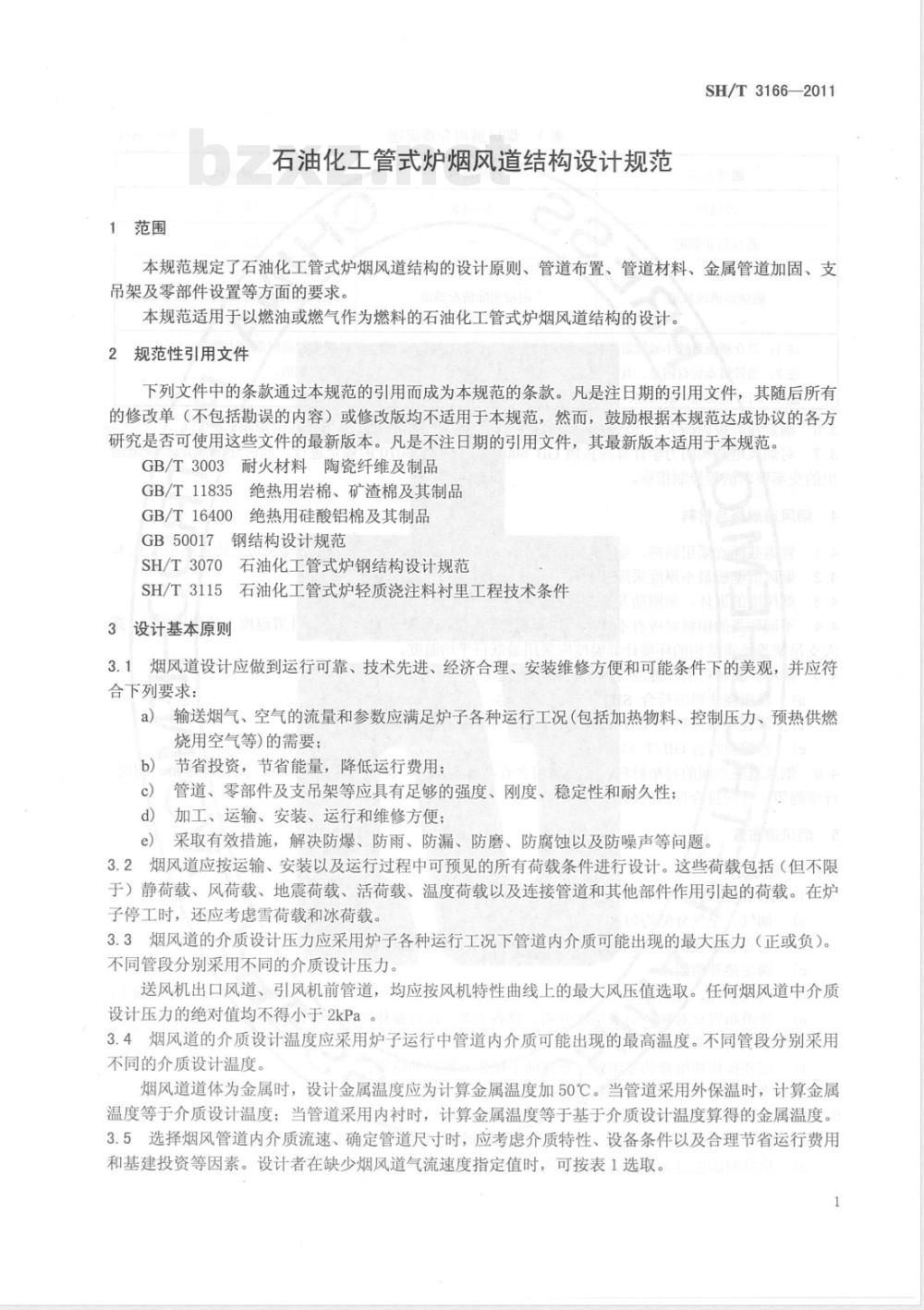

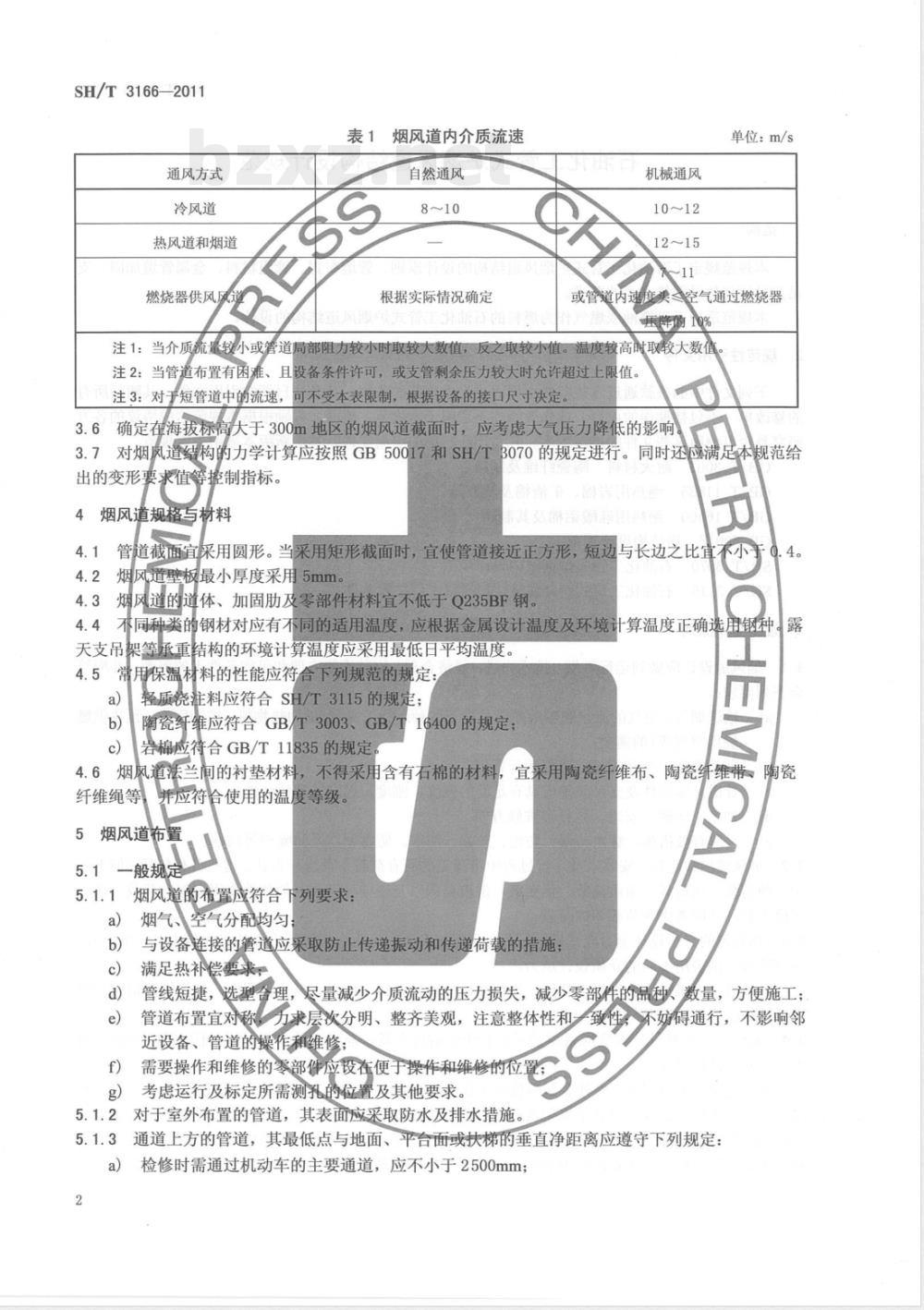

ICS25.180 P72 备案号：J1247-2011 SH 中华人民共和国石油化工行业标准 SH/T3166—2011 石油化工管式炉烟风道结构设计规范 Design specification for flue gas & air ducts of tubular heater in petrochemical engineering 2011-05-18 发布 2011-06-01 实施 中华人民共和国工业和信息化部 发布 前言 根据国家发展和改革委员会办公厅《2006年行业标准项目计划》（发改办工业[2006]1093号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。本规范共分8章和5个附录。 本规范主要技术内容包括：石油化工工业炉烟风道结构的设计原则、管道布置、管道材料、金属管道加固、支吊架及零部件设置等方面的要求。 本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司设备设计技术中心站负责日常管理，由南京金凌石化工程设计有限公司负责具体技术内容的解释。 日常管理单位：中国石油化工集团公司设备设计技术中心站，通讯地址：北京市朝阳区安慧北里安园21号，邮编100101，电话010-84877587，传真010-84878856。 主编单位：南京金凌石化工程设计有限公司，通讯地址：南京市栖霞区甘家巷炼油厂0号路，邮编210033。 参编单位：中国石化集团洛阳石油化工工程公司。 主要起草人员及审查人员略，本规范为首次发布。 1 范围 本规范规定了石油化工管式炉烟风道结构的设计原则、管道布置、管道材料、金属管道加固、支吊架及零部件设置等方面的要求。 本规范适用于以燃油或燃气作为燃料的石油化工管式炉烟风道结构的设计。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡注日期的引用文件，其后修改单或修订版不适用于本规范，鼓励使用最新版本。 GB/T3003 耐火材料陶瓷纤维及制品 GB/T11835 绝热用岩棉、矿渣棉及其制品 GB/T16400 绝热用硅酸铝棉及其制品 GB50017 钢结构设计规范 SH/T3070 石油化工管式炉钢结构设计规范 SH/T3115 石油化工管式炉轻质浇注料衬里工程技术条件 3 设计基本原则 3.1 烟风道设计应安全可靠、技术先进、经济合理，并满足安装维护方便及美观要求，同时满足以下条件： a) 输送烟气、空气的流量和参数应满足炉子各运行工况需要； b) 节省投资、降低能耗及运行费用； c) 管道及支吊架应具有足够强度、刚度、稳定性及耐久性； d) 加工、运输、安装、运行及维修方便； e) 采取防爆、防雨、防漏、防磨、防腐蚀及防噪声等措施。 3.2 烟风道应按运行全过程可能出现的荷载进行设计，包括静荷载、风荷载、地震荷载、活荷载、温度荷载及连接作用荷载，并考虑停工时的雪荷载和冰荷载。 3.3 烟风道介质设计压力应取各运行工况下可能出现的最大正压或负压。送风机出口及引风机前管道应按风机特性曲线最大风压选取，任何烟风道设计压力绝对值不得小于2kPa。 3.4 烟风道介质设计温度应采用运行中可能出现的最高温度。
