ICS29.130.20

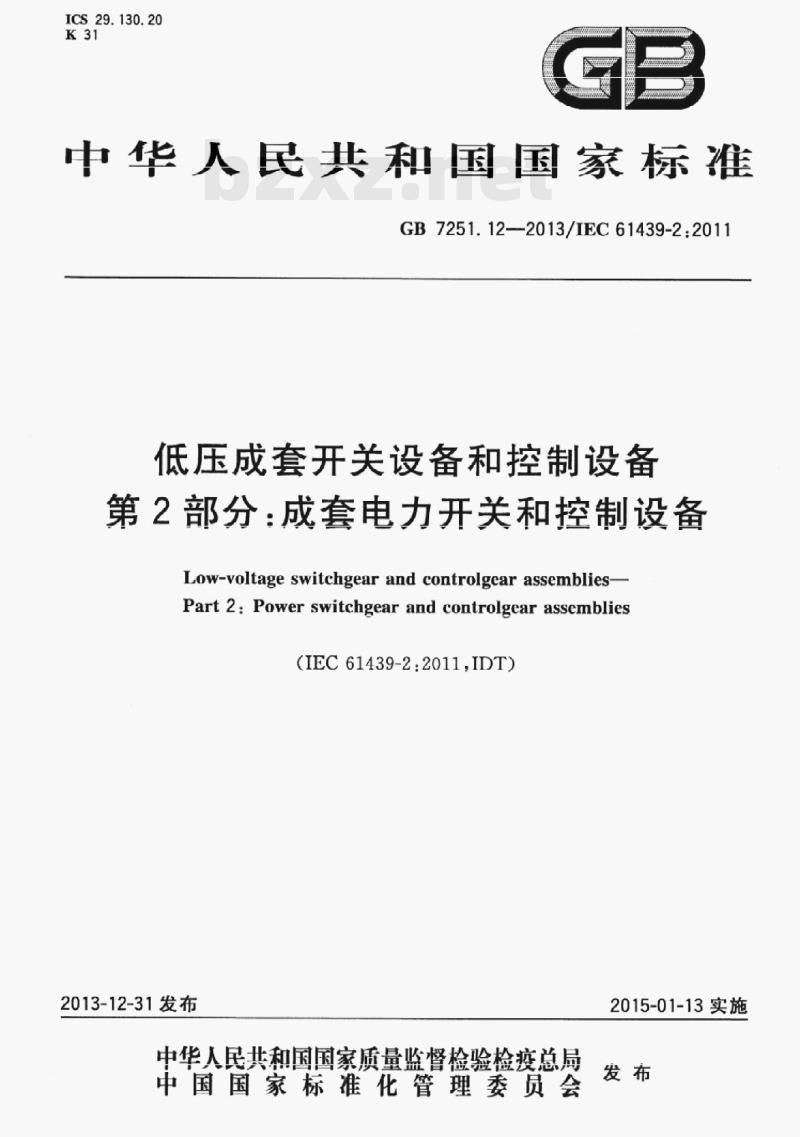

中华人民共和国国家标准
GB7251.12—2013/IEC61439-2:2011低压成套开关设备和控制设备
第2部分：成套电力开关和控制设备Low-voltage switchgear and controlgear assemblies-Part 2: Power switchgear and controlgear assemblies(IEC61439-2:2011,IDT）
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-01-13实施

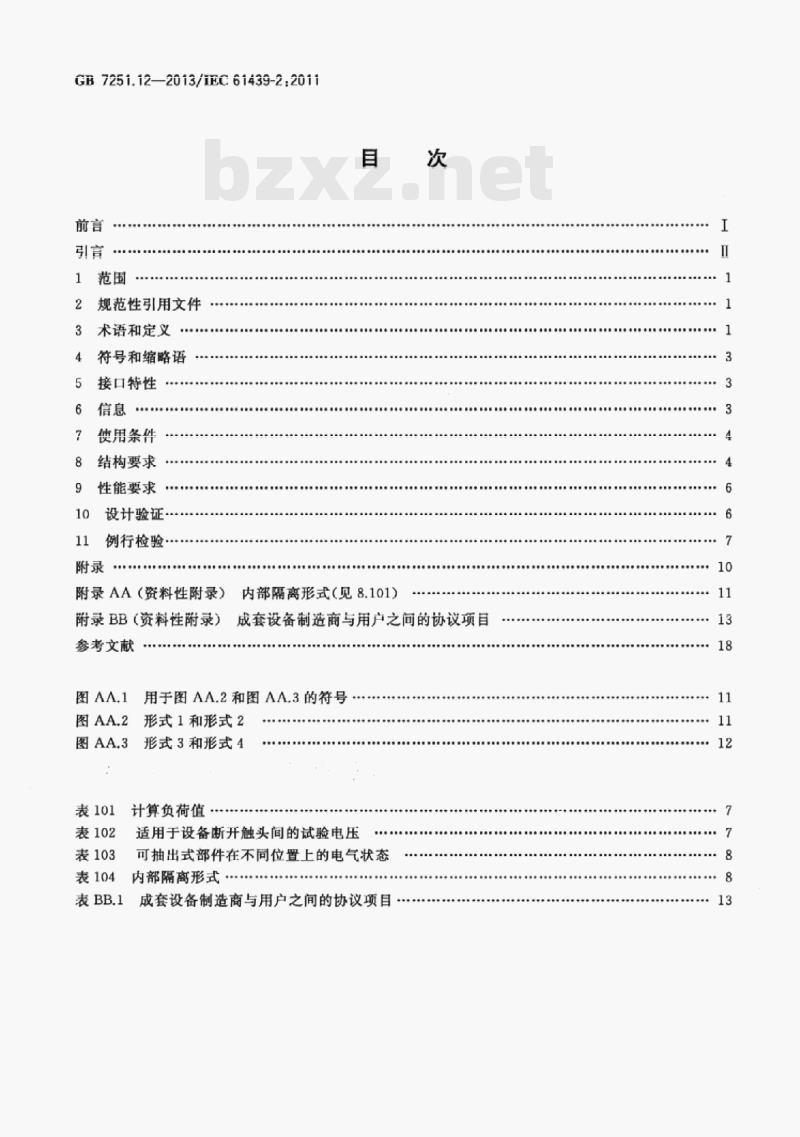

GB7251.122013/EC61439-2.2011前言
1范围
2规范性引用文件
3术语和定义
符号和缩略语
接口特性
使用条件
结构要求
性能要求
设计验证·
例行检验·
附录AA（资料性附录）内部隔离形式（见8.101）次
附录BB（资料性附录）成套设备制造商与用户之问的协议项目参考文献
用于图AA.2和图AA.3的符号
形式1和形式2
形式3和形式4
表101
计算负荷值
表102
表103
表104
适用于设备断开触头间的试验电压可抽出式部件在不同位置上的电气状态内部隔高形式
成套设备制造商与用户之间的协议项目10

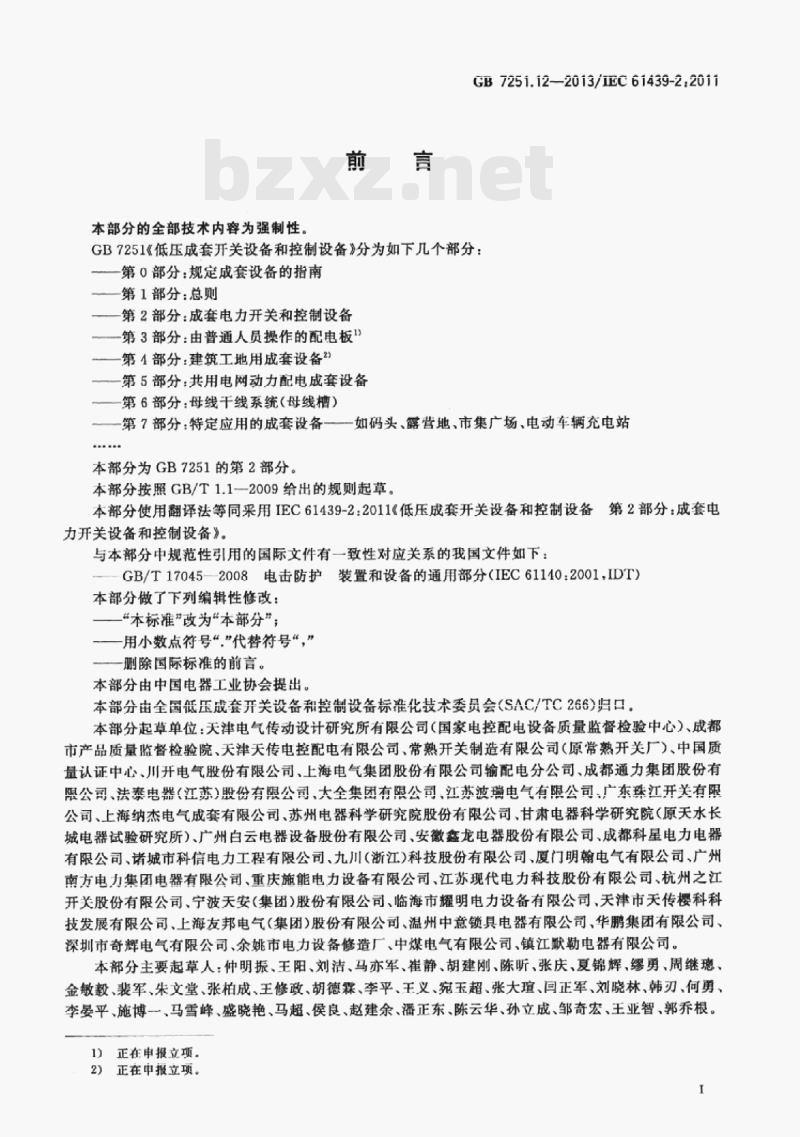

本部分的全部技术内容为强制性。前言
GB7251.12—2013/1EC61439-2.2011GB7251《低压成套开关设备和控制设备》分为如下几个部分：—第0部分：规定成套设备的指南第1部分：总则
第2部分：成套电力开关和控制设备-第3部分：由普通人员操作的配电板1—第4部分：建筑工地用成套设备2一第5部分：共用电网动力配电成套设备一第6部分：母线干线系统（母线槽）第7部分：特定应用的成套设备—如码头、露营地、市集广场、电动车辆充电站本部分为GB7251的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分使用翻译法等同采用IEC61439-2：2011《低压成套开关设备和控制设备第2部分：成套电力开关设备和控制设备》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T17045—2008电击防护装置和设备的通用部分（IEC61140：2001，IDT)本部分做了下列编辑性修改：
—“本标准”改为“本部分”，一用小数点符号“\代替符号“，”删除国际标准的前言。
本部分由中国电器工业协会提出。本部分由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。本部分起草单位：天津电气传动设计研究所有限公司（国家电控配电设备质量监督检验中心）、成都市产品质量监督检验院、天津天传电控配电有限公司、常熟开关制造有限公司（原常熟开关厂）、中国质量认证中心、川开电气股份有限公司、上海电气集团股份有限公司输配电分公司、成都通力集团股份有限公司、法泰电器（江苏）股份有限公司、大全集团有限公司、江苏波瑞电气有限公司，广东珠江开关有限公司、上海纳杰电气成套有限公司、苏州电器科学研究院股份有限公司、甘肃电器科学研究院（原天水长城电器试验研究所）、广州白云电器设备股份有限公司、安徽鑫龙电器股份有限公司、成都科星电力电器有限公司、诸城市科信电力工程有限公司、九川（浙江）科技股份有限公司、厦门明翰电气有限公司、广州南方电力集团电器有限公司、重庆施能电力设备有限公司、江苏现代电力科技股份有限公司、杭州之江开关股份有限公司、宁波天安（集团）股份有限公司、临海市耀明电力设备有限公司、天津市天传樱科科技发展有限公司、上海友邦电气（集团）股份有限公司、温州中意锁具电器有限公司、华鹏集团有限公司、深圳市奇辉电气有限公司、余姚市电力设备修造厂、中煤电气有限公司、镇江默勒电器有限公司。本部分主要起草人：仲明振、王阳、刘洁、马亦军、崔静、胡建刚、陈昕、张庆、夏锦辉、缪勇、周继瑰、金敏毅、裴军、朱文堂、张柏成、王修政、胡德霖、李平、王义、宛玉超、张大瑄、闫正军、刘晓林、韩刃、何勇、李晏平、施博一、马雪峰、盛晓艳、马超、侯良、赵建余、潘正东、陈云华、孙立成、邹奇宏、王亚智、郭乔根。1）正在申报立项。
2）正在申报立项。

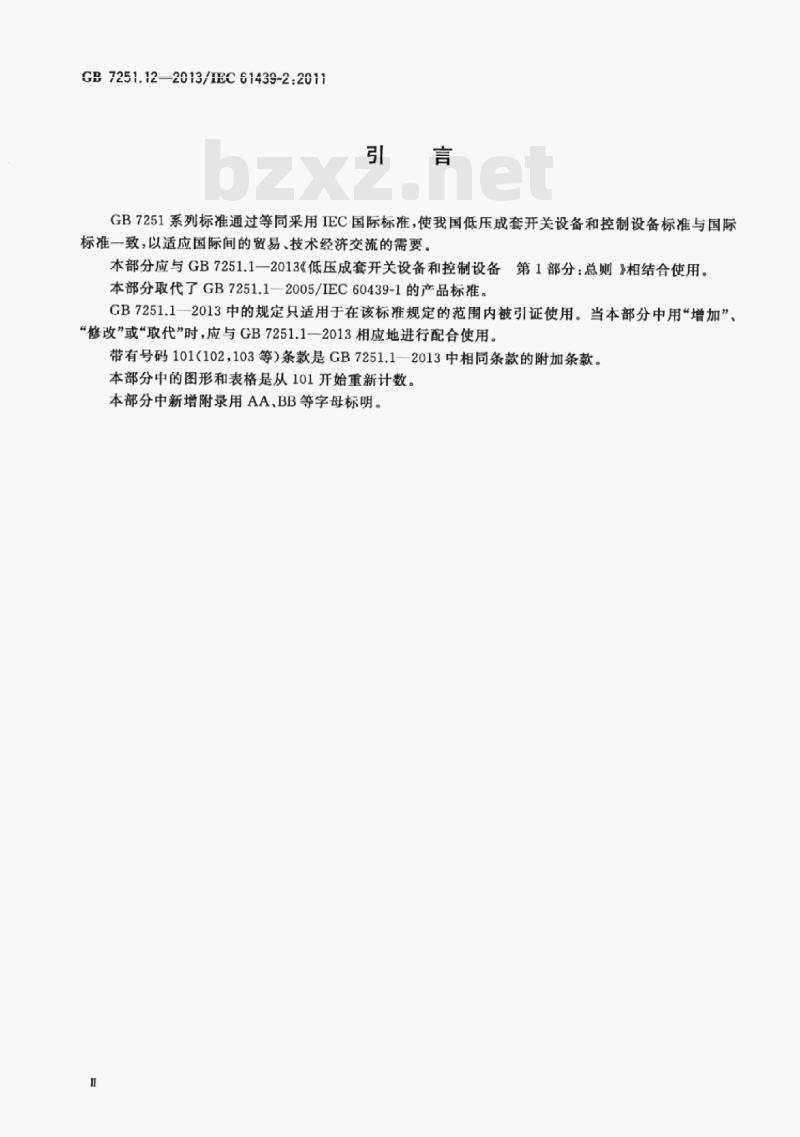

GB7251.12—2013/IEC61439-2:2011引言
GB7251系列标准通过等同采用IEC国际标准，使我国低压成套开关设备和控制设备标准与国际标准一致，以适应国际间的贸易、技术经济交流的需要。本部分应与GB7251.1一2013%低压成套开关设备和控制设备第1部分：总则》相结合使用。本部分取代了GB7251.1—2005/IEC60439-1的产品标准。GB7251.1-2013中的规定只适用于在该标准规定的范围内被引证使用。当本部分中用“增加”，“修改”或“取代”时，应与GB7251.1一2013相应地进行配合使用。带有号码101(102，103等)条款是GB7251.1-2013中相同条款的附加条款。本部分中的图形和表格是从101开始重新计数。本部分中新增附录用AA，BB等字母标明。1范围

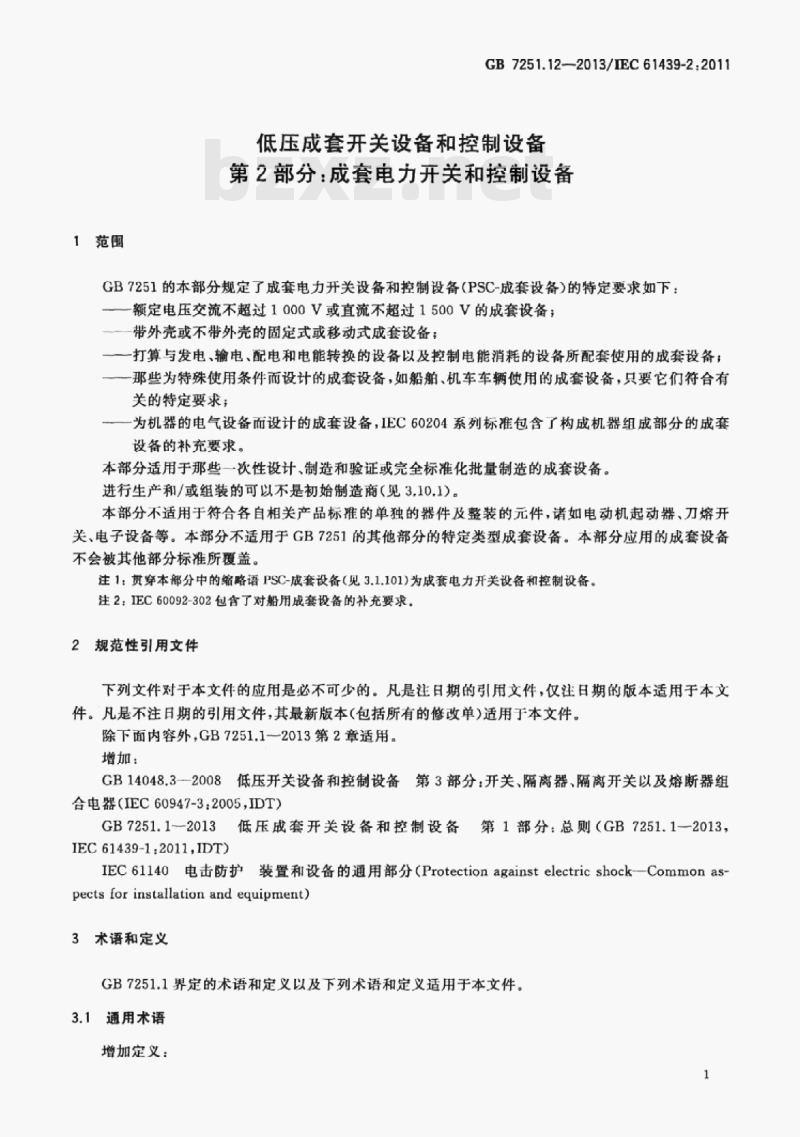

GB7251.12—2013/IEC61439-2.2011低压成套开关设备和控制设备
第2部分：成套电力开关和控制设备GB7251的本部分规定了成套电力开关设备和控制设备(PSC-成套设备）的特定要求如下：—额定电压交流不超过1000V或直流不超过1500V的成套设备；一带外壳或不带外壳的固定式或移动式成套设备：一打算与发电、输电、配电和电能转换的设备以及控制电能消耗的设备所配套使用的成套设备；一那些为特殊使用条件而设计的成套设备，如船舶、机车车辆使用的成套设备，只要它们符合有关的特定要求；
为机器的电气设备而设计的成套设备，IEC60204系列标准包含了构成机器组成部分的成套设备的补充要求。
本部分适用于那些一次性设计、制造和验证或完全标准化批量制造的成套设备。进行生产和/或组装的可以不是初始制造商（见3.10.1）。本部分不适用于符合各自相关产品标准的单独的器件及整装的元件，诸如电动机起动器、刀熔开关，电子设备等。本部分不适用于GB7251的其他部分的特定类型成套设备。本部分应用的成套设备不会被其他部分标准所覆盖。
注1：贯穿本部分中的缩略语PSC-成套设备（见3.1.101)为成套电力开关设备和控制设备。注2：IEC60092-302包含了对船用成套设备的补充要求，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。除下面内容外，GB7251.1一2013第2章适用。增加：
GB14048.3一2008低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器（IEC60947-3：2005，IDT）GB7251.12013低压成套开关设备和控制设备第1部分：总则（GB7251.1—2013，IEC61439-1.2011.IDT
IEC61140电击防护装置和设备的通用部分（Protectionagainstelectricshock—Commonas-pects for installation and equipment)3术语和定义
GB7251.1界定的术语和定义以及下列术语和定义适用于本文件。3.1通用术语
增加定义：
GB 7251.12—2013/1EC61439-2:20113.1.101
成套电力开关设备和控制设备（PSC-成套设备）powerswitchgearandcontrolgearassembly（PSCASSEMBLY)
用来为所有类型负载分配和控制能量的低压成套开关设备和控制设备，包括工业、商业和一般人员不允许操作的类似应用。
注：不排除PSC成套设备放置在一般人员可以接触的场所。3.1.102
试验状态test situation
在PSC-成套设备或其部分成套设备中，相关主电路从电源侧断开但不需隔离，同时相关的辅助电路仍被接通，允许对其内部器件进行操作试验的一种状态。3.1.103
内部隔离形式formof internal separationPSC-成套设备中的物理隔离的分类。3.2成套设备结构单元
用下面标题取代：
3.2PSC-成套设备结构单元
增加以下定义：
可抽出式部件withdrawablepart可以从连接位置移动到隔离位置和试验位置，同时保持与PSC-成套设备的机械连接的可移式部件。
试验位置testposition
可抽出式部件的一种位置，在此位置上，有关的主电路从电源侧断开但不需隔离，而辅助电路仍被接通，允许对已装人器件进行运行操作试验，此时可抽出式部件仍与PSC-成套设备保持机械上的连接。注：不利用可抽出式部件的任何机械运动，面是利用操作适当器件亦可实现主电路断开。3.2.103
隔离位置，isolatedposition
可抽出式部件的一种位置，在该位置时，主电路和辅助电路同其电源侧的隔离距离已达到要求，而可抽出式部件与PSC-成套设备仍保持机械连接。注：此隔离距离亦可以不是靠可抽出式部件的任何机械运动，而是靠适当器件的操作来建立的。3.2.104
（一个可抽出式部件的）隔离距离isolatingdistance（ofawithdrawablepart）满足对隔离器的安全要求所规定的断开触头间的电气间隙。［修改后的IEC60050-441：1984，441-17-35]增加：
3.101功能单元的电气连接
可分离式连接disconnectableconnection利用手操作而不需要工具进行连接或分离的一种连接。2
可抽出式连接withdrawableconnectionGB7251.12—2013/IEC61439-2:2011将功能单元置于连接位置或分离位置以实现连接或断开的连接，3.102PSC-成套设备内部通道
PSC-成套设备内部的操作通道
operatinggangwaywithinaPSC-ASSEMBLIES操作者对PSC-成套设备进行特定的操作和监视所必需的空间。3.102.2
PSC-成套设备内部的维修通道
maintenance gangway within a PSC-ASSEMBLIES为被授权人员进人对设备进行维修而留出的空间。4符号和缩略语
GB7251.1—2013第4章适用。
5接口特性
除下面内容外，GB7251.1一2013第5章适用。5.4
额定分散系数（RDF）
增加：
在成套设备制造商与用户协议中缺少实际负载电流的情况下，成套设备输出电路或输出电路组的设定负载可采用表101的值。
其他特性
最代1项：
1）结构类型一固定部件，可移式部件或可抽出式部件（见GB7251.1一2013中8.5.1和8.5.2)；增加：
m）内部隔离形式（见8.101)；
功能单元的电气连接类型（见8.5.101）。n)
6信息
除下面内容外，GB7251.1-2013第6章适用。6.1成套设备规定的标志
取代标题和d)项：
6.1PSC-成套设备规定的标志
GB7251.12
GB7251.12—2013/IEC61439-2:20117使用条件
GB7251.1-2013第7章适用。
8结构要求
除以下内容外，GB7251.1一2013第8章适用。8.2成套设备外壳的防护等级
用下面标题取代：
8.2PSC-成套设备外壳的防护等级8.2.1对机械碰撞的防护
用下文取代：
当初始制造商声明了PSC-成套设备外壳的机械碰撞防护的防护等级时，应依据IEC62262进行验证（见10.2.6）。
增加条：
8.2.101带可抽出式部件的PSC-成套设备PSC-成套设备所标明的防护等级一般适用于可抽出式部件的连接位置（见GB7251.1一2013中3.2.3）成套设备制造商还应标明其他位置和在不同位置之间转移时所具有的防护等级。带有可抽出式部件的PSC-成套设备可设计成在试验位置和隔离位置以及从一个位置向另一个位置转移时仍保持如同连接位置时的防护等级。如果可抽出式部件移出以后，成套设备不能保持原来的防护等级，如通过关闭门，则应由成套设备制造商与用户达成采用某种措施以保证适当防护的协议，成套设备制造商给出的信息可以代替这种协议。
8.3.2电气间隙
增加：
对于可抽出式部件，在隔离位置所提供的隔离距离至少应符合隔离器相关规定的要求（见GB14048.3）。新状态下的设备的这种应用应考虑制造公差以及由于磨损造成的尺寸变化。在可抽出式单元主触头与其相关的在隔离位置静触头间的隔离距离应有承受表102中规定的冲击耐受电压的试验电压的能力。
8.4.3.2.2接地连续性提供的防止成套设备内部故障引起的后果的要求取代标题：
8.4.3.2.2接地连续性提供的防止PSC-成套设备内部故障引起的后果的要求取代最后一段：
当可移式或可抽出式部件安装在金属支撑物表面时，为了确保保护电路接地连续性，应充分考虑这些表面上的压力应足够大。可抽出式部件的保护电路连续性从连接位置到隔离位置应保持其有效性。4
8.4.6.1由一般人员操作器件或更换元件GB7251.1—2013的此条不适用。8.4.6.2对被授权人员在维修时接近的要求增加条：
8.4.6.2.101PSC-成套设备内部操作和维修通道GB7251.12—2013/IEC61439-2.2011成套设备内部操作和维修通道（见3.102.1和3.102.2)应遵循IEC61140规定的基本防护要求，这些通道设计和结构应由成套设备制造商与用户商定。PSC-成套设备内极限深度药im的凹槽不视为通道。8.5.2可移式部件
用下面标题取代：
8.5.2可移式和可抽出式部件
用下文取代：
可移式部件和可抽出式部件的设计应使其电气设备能够安全的从带电的主电路上断开和/或与主电路隔离或连接。可移式部件和可抽出式部件可以配备插人式联锁（见GB7251.1一2013中3.2.5）。电气间隙和爬电距离（见8.3.2和GB7251.1一2013中8.3)的设计应符合在不同位置和从一个位置转移到另一个位置的情况。
增加条：
8.5.2.101可抽出式部件
可抽出式部件还应有隔离位置（见3.2.103），且可以有试验位置（见3.2.102）或试验状态（见3.1.102)，它们应能分别在这些位置上定位。这些位置应能清晰地识别。带有可抽出式部件的PSC-成套设备中的所有带电部分应这样防护，打开门且可抽出式部件从连接位置抽出或移出时，不能非故意的触及带电部分。所使用的屏障或活动挡板应符合GB7251.1一2013中8.4.6.2.5要求。
与可抽出式部件的不同位置相关的电气状态见表103。8.5.2.102可移式部件和可抽出式部件的连锁和挂锁除非另有规定，可移式部件和可抽出式部件应配备一个器件以保证仅在主电路已被切断后，其元器件才能被移动/抽出和/或重新插入。为了防止未经允许的操作，可移式和可抽出式部件或它们所属的成套设备的位置应提供一个可锁的方法，以将它们固定在一个或几个位置上。增加：
8.5.101功能单元的电气连接类型的说明PSC-成套设备内部功能单元或PSC-成套设备部件的电气连接的类型可用3个字母表示：一第1个字母表示主进线电路的电气连接类型：一第2个字母表示主出线电路的电气连接类型：一第3个字母表示辅助电路的电气连接类型；5
GB7251.12-2013/1EC61439-2.2011以下字母用于表示：
—F表示固定连接（见GB7251.1-—2013中3.2.6）—D表示可分离式连接（见3.101.1)—W表示可抽出式连接（见3.101.2）。增加：
8.101PSC-成套设备的内部隔离
用挡板或隔板进行内部隔离的典型布置见表104，并分类为各种形式（例子见附录AA）。隔离形式和更高防护等级应服从于成套设备制造商与用户间的协议。内部隔离能被用于获得功能单元间、单独隔室间或封闭的防护空间之间的下列一个或多个状态防止触及危险部件，防护等级应至少为IPXXB（见GB7251.1一2013中8.4.2.3）；一防止固体外来物的进人，防护等级应至少为IP2X。注1：防护等级IP2X包含防护等级IPXXB。可以通过隔板或挡板（金属或非金属的），带电部分的绝缘或器件的整体外壳，例如塑料外壳断路器等方式进行隔离。有关挡板和隔板的稳定性和耐久性见GB7251.1一2013中8.4.2.3。有关隔离功能单元进行维护时的可接近性见GB7251.1-2013中8.4.6.2和上述要求。注2：所描的内部隔离不是用来确保电弧故障情况下成套设备完整性的。9性能要求
GB7251.1—2013第9章适用。
设计验证
除下面内容外，GB7251.1—2013第10章适用：10.2.6机械碰撞
取代：
执行机械碰撞试验时，应依据IEC62208：2002中的9.6进行。10.3成套设备的防护等级
增加：
根据8.2.101中规定的可抽出式部件的防护等级及根据8.101中规定的内部隔离应按IEC60529进行验证。
10.9.3.2冲击耐受电压试验
增加：
可抽出式单元主触头与其静触头之间的隔离距离的冲击耐受电压能力应依据8.3.2进行验证。10.13机械操作
增加：
对于可抽出式部件，操作循环包括从连接位置到隔离位置，然后回到连接位置的实际移动。6
11例行检验
除下面内容外，GB7251.1一2013第11章适用：11.8机械操作
联代：
GB7251.12—2013/IEC61439-2:2011检验应该包括可移式部件和可抽出式部件有关的联锁以及定位机构布置的检查。表101计算负荷值
负载类型
配电-2和3条电路
配电-4和5条电路
配电-6到9条电路
配电-10及以上条电路
电动执行机构
电动机≤100kW
电动机>100kW
表102适用于设备断开触头间的试验电压额定冲击
耐受电压
Uimp/kv
海平面
U1.2/s+交流峰值和直流/kV
试验电压和相应的海拨
计算负荷系数
交流有效值/kV
海平面
GB7251.12—2013/IEC61439-2.2011表103可抽出式部件在不同位置上的电气状态位
主电路
主电路
连接方式
进线线路插头和插座
或其他连接器件
出线线路插头和插座
或其他连接器件
插头和插座或
类似的连接器件此内容来自标准下载网
可抽出式部件
内电路的状态
PSC-成套设备主电路
出线端子的状态
连接位置
（见GB7251.1
2013中3.2.3)
试验状态/位置
（见3.1.102/3.2.102)
带电，辅助电路
准备好操作试验
带电或不分断b
隔离位置
（见3.2.103）
如果不出现反向
供电，则不带电
如果不出现反向
供电，则不带电
应满足GB7251.1—2013中8.4.5的要求接地连续性应符合8.4.3.2.2并应一直保持到形成隔离距离。取决于设计。
取决于端子是否由其他电源供电，例如备用电源。一连接
一打开，但不需隔离
表104内部隔离形式
主判据
不隔离
母线与功能单元隔离
补充判据
外接导体端于不与母线隔离
外接导体端子与母线隔离
形式1
形式2a
形式2b
移出位置
（见GB7251.1-
2013中3.2.4)
如果不出现反向
供电，则不带电
