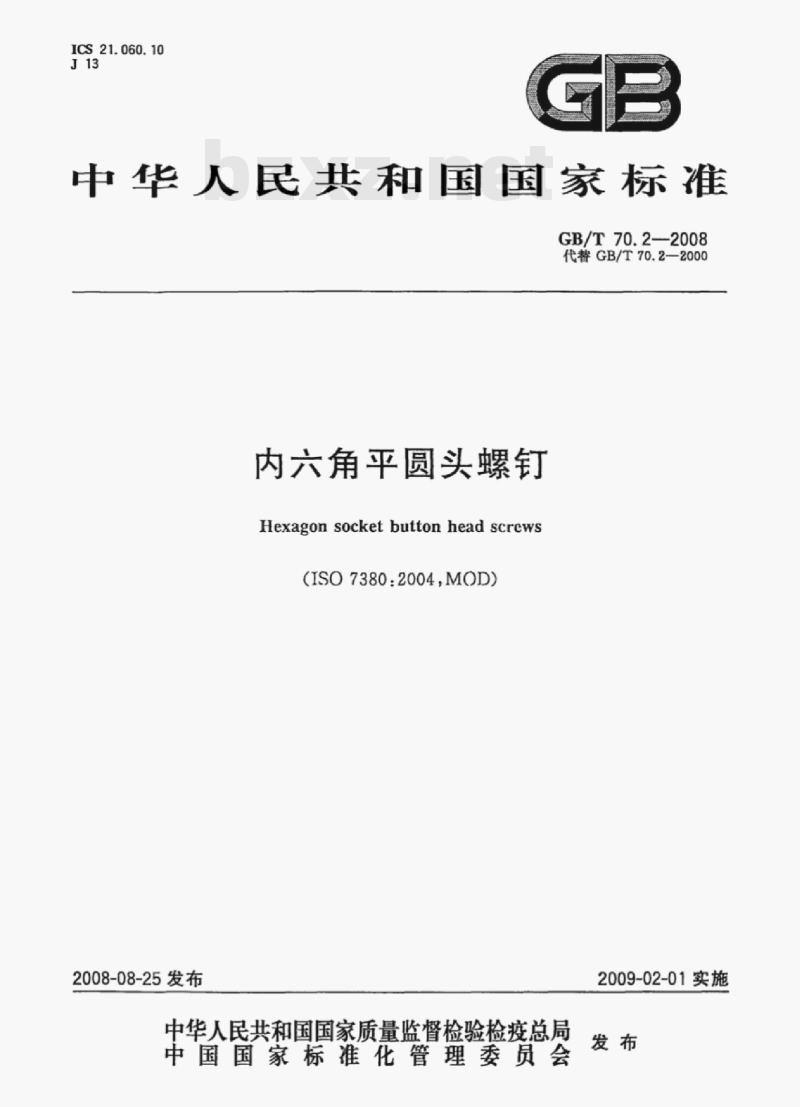

【GB国家标准】 内六角平圆头螺钉

ICS21.060.10
中华人民共和国国家标准
GB/T70.2-—2008
代替GB/T70.2—2000
内六角平圆头螺钉
Hexagon socket button head scrcws（ISO7380：2004,MOD）
2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

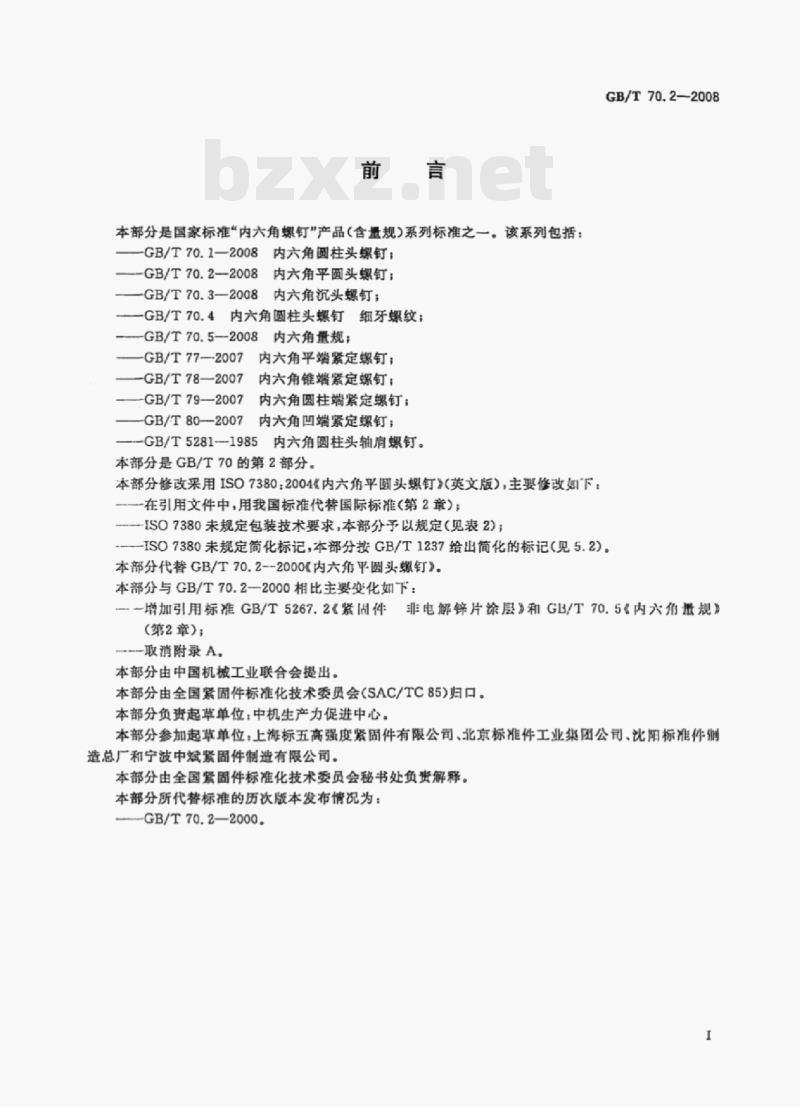

本部分是国家标准“内六角螺钉”产品（含量规）系列标准之一。该系列包括：GB/T70.1-2008内六角圆柱头螺钉：内六角平圆头螺钉：
-GB/T70.2-2008
—GB/T70.3—2008内六角沉头螺钉：—GB/T70.4内六角圆柱头螺钉细牙螺纹GB/T70.5—2008内六角量规；
—GB/T77—2007内六角平端紧定螺钉：-GB/T78-2007
—GB/T79—2007
GB/T80—2007
内六角锥端紧定螺钉：
内六角圆柱端紧定螺钉：
内六角凹端紧定螺钉；
GB/T5281--1985内六角圆柱头轴肩螺钉。本部分是GB/T70的第2部分。
本部分修改采用ISO7380：2004内六角平圆头螺钉（英文版），主要修改如下，一在引用文件中，用我国标准代替国际标准（第2章）；ISO7380未规定包装技术要求，本部分予以规定（见表2)；GB/T70.2—2008
*ISO7380未规定简化标记，本部分按GB/T1237给出简化的标记（见5.2）。本部分代替GB/T70.2--2000内六角平圆头螺钉。本部分与GB/T70.2一2000相比主要变化如下：一增加引用标准GB/T5267.2《紧固件非电解锌片涂层》和GB/T70.5《内六角量规》（第2章）；
取消附录A
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分负资起草单位，中机生产力促进中心。本部分参加起草单位：上海标五高强度紧固件有限公司，北京标准件工业集团公司.沈阳标准件制造总厂和宁波中斌紧固件制造有限公司。本部分由全国紧固件标准化技术委员会秘书处负贵解释。本部分所代替标准的历次版本发布情况为：GB/T70.2—2000.
1范围
内六角平圆头螺钉
GB/T70.2-200B
本部分规定了螺纹规格为M3~M16，性能等级为8.8、10.9和12.9级，产品等级为A级的内六角平圆头螺钉。
注：特别注意表2注和表3关于抗拉载荷的规定。如需其他技术要求，应从现行标准（如GB/T196.GB/T3106GB/T3098.1和GB/T3103.1）中选择。
规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用于本部分，然而，歧励根据本部分达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2紧固件外螺纹零件的末端（GB/T2-2001，idtISO4753：1999）GB/T70.5内六角量规（GB/T70.5-—2008，ISO23429.2004，IDT）GB/T90.1紧固件验收检查（GB/T90.1-2002，idtISO3269：2000）紧周件标志与包装
GB/T196普通螺纹基本尺寸（GB/T196-2003,ISO724：1993,ISOgencralpurposcmetricscrewthreads--Basicdimensions,MOD)GB/T197普通螺纹公差（GB/T197-2003,ISO965-1.1998,ISOgcncralpurposemetricscrew threads-Tolerances-Part 1:Principles and basic data,MOD)GB/T1237紧固件标记方法（GB/T1237—2000.cqvISO89911986）GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1-2000idtISO898-1.1999）GB/T3103.1紧固件公差螺栓、螺钉和螺母（GB/T3103.1--2002，ISO4759-1：2000，IDT）GB/T3106螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度[GB/T3106---1982(1988年确认），eqvISo8881976
GB/T5267.1紧固件电镀层（GB/T5267.1--2002,ISO4042：1999，IDT）GB/T5267.2紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT）螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276-1985，eqVGB/T5276
5紧固件bZxz.net
ISO225:1983)
GB/T5779.1
ISO6157-1.1988)
GB/T5779.3
ISO6157-3,1988)
紧固件表面缺陷
紧固件表面缺陷
螺栓，螺钉和螺柱一股要求（GB/T5779.1-2000，idt螺栓，螺钉和螺柱特殊要求（GB/T5779.3-2000，idtGB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8839：2005,IDTX
GB/T70.2—2008
3尺寸
型式尺寸见图1和表1。
尺寸代号和标注符合GB/T5276。?
充许制造的型式
(e/2)/3
注：对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度（e/2）的1/3.内六角口部充许精许倒圆或沉乳。b末端倒角。d≤M4的为制末端，见GB/T2.e不完整螺纹的长度u<2P.
螺纹规格d
螺距。
b e1. 14s
内六角组合规尺寸见GB/70.5.
表1尺寸
5：723
GB/T70.22008
单位为旁米
d公称长度在下阶梯实线以下的螺钉，其螺纹长度：最小为2d+12mm；最大为距螺钉头部2P以内，由制避者确定。阶梯实线间的公称长度按GB/T3106确定，GB/T70.2—2008
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性施
裘面缺陷
表面处理
验收及包装
产品等级
表2技术条件和引用标准
GB/T16938
12.9级：5g5g：其他等级：6g
GB/T196.GB/T197
8.8.10.9.12.9
GB/T3098.1
GB/T3103.1
12.9级：GB/T5779.3；其他等级：GB/T5779.1氧化：
电镀技术要求按GB/T5267.11
非电解锌片涂层技术要求按GB/T5267.2GB/T 90.1.GB/T90.2
山于头部构的原因，这些螺钉可能达不到最小拉力载荷（GB/T3098.1B类试验项目）。但这些螺钉仍应符合GB/T3098.1规定的材料和共他要求，此外，按GB/T3098.1规定的试验装夹方式对螺钉实物进行拉力试验，当载荷达到表3给出的最小拉力载荷时，不得断裂。继续加载，直至拉断，断裂可以发生在螺纹部分、头部或头-杆交接处。表3内六角平圆头螺钉的最小拉力载荷（GB/T3098.1规定值的80%）
性能等级
螺纹规格d
100000
最小拉力载荷/N
16 700
130000
154000
5标记
标记方法
标记方法按GB/T1237规定。
2标记示例
GB/T70.2—2008
螺纹规格d=M12、公称长度l=40mm.性能等级为12.9级、表面氧化的A级内六角平国头螺钉的标记：
2M12X40
GB/T70.2-2008
