【其他行业标准】 石墨电极与接头加工精度及要求

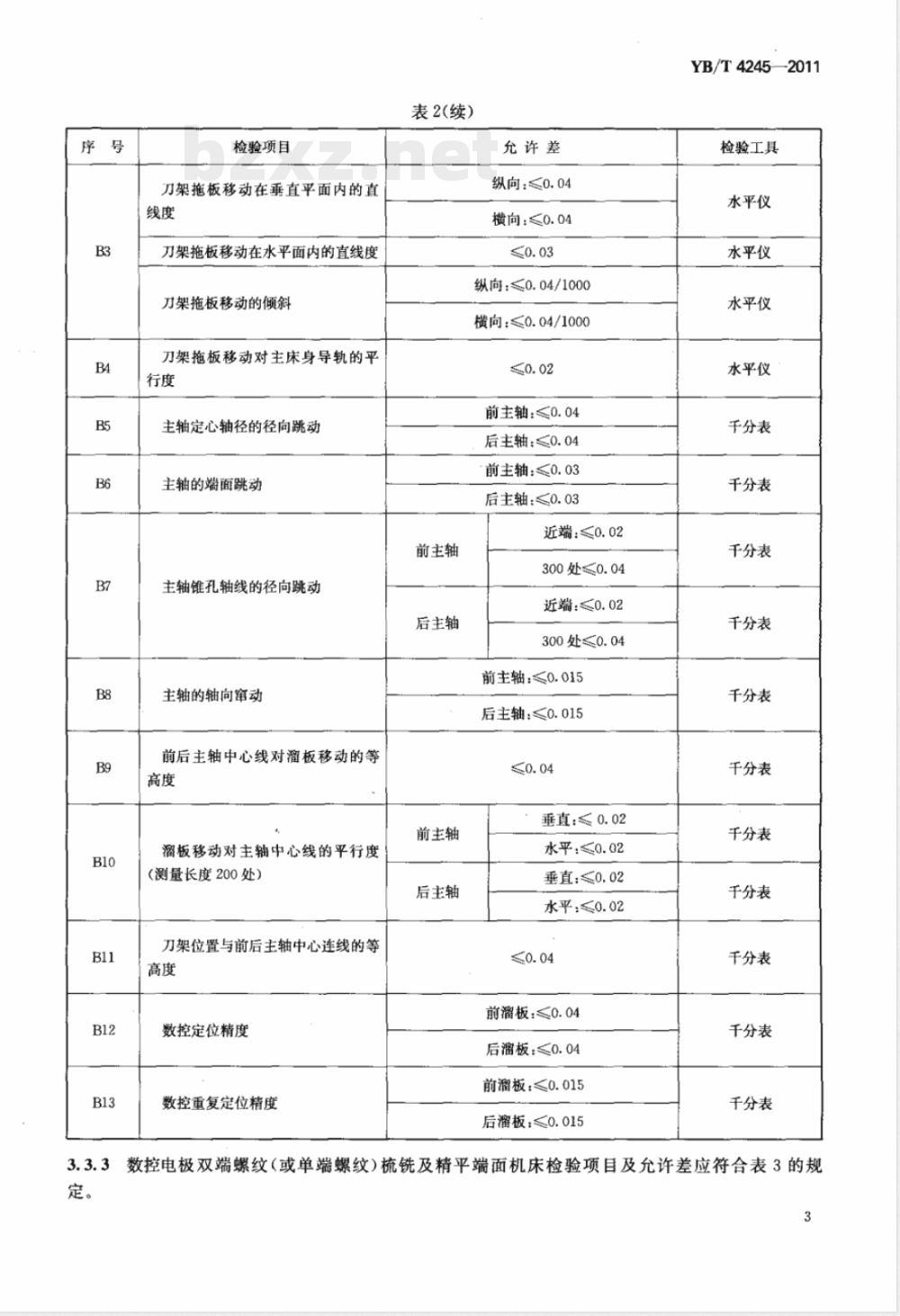

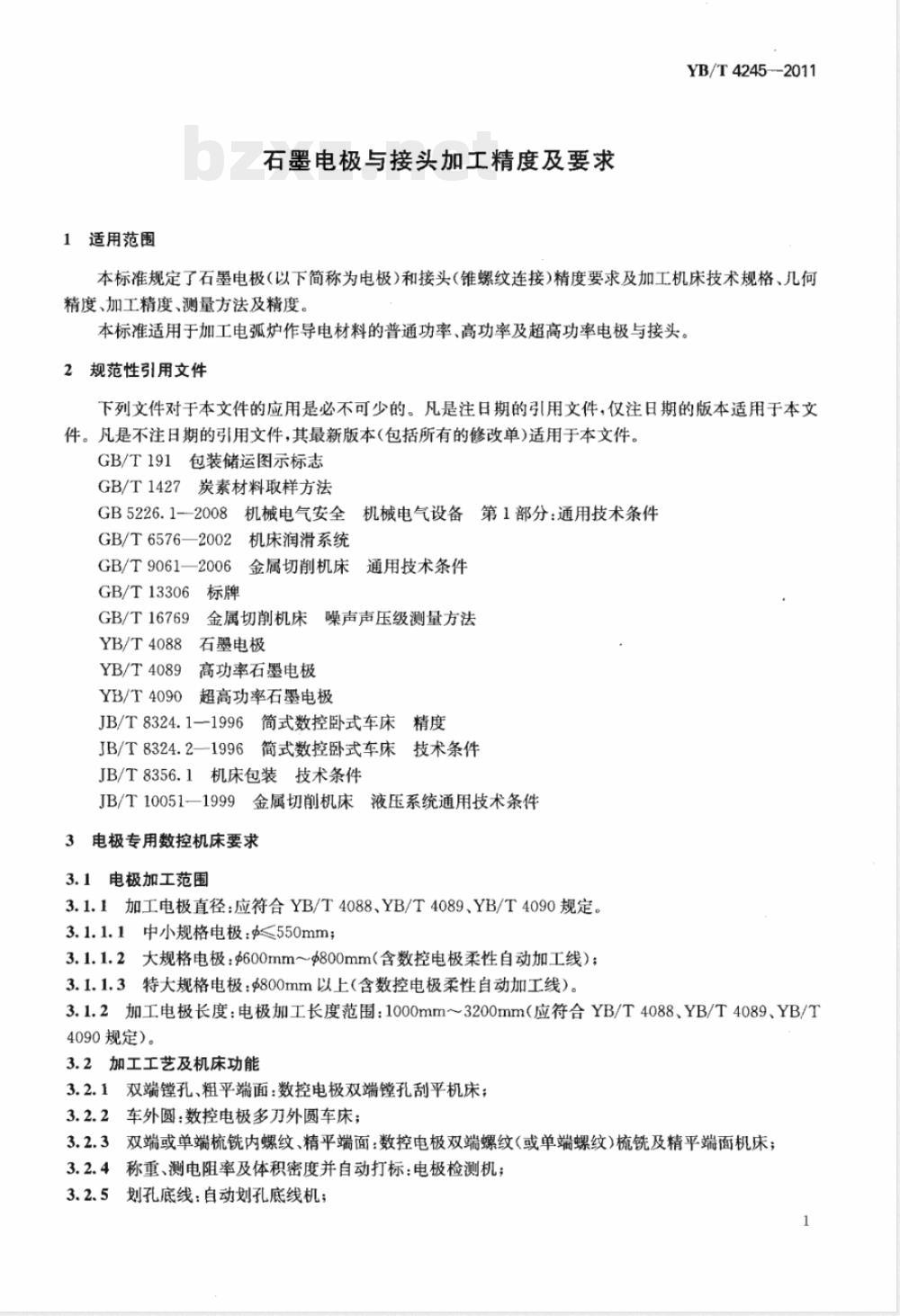

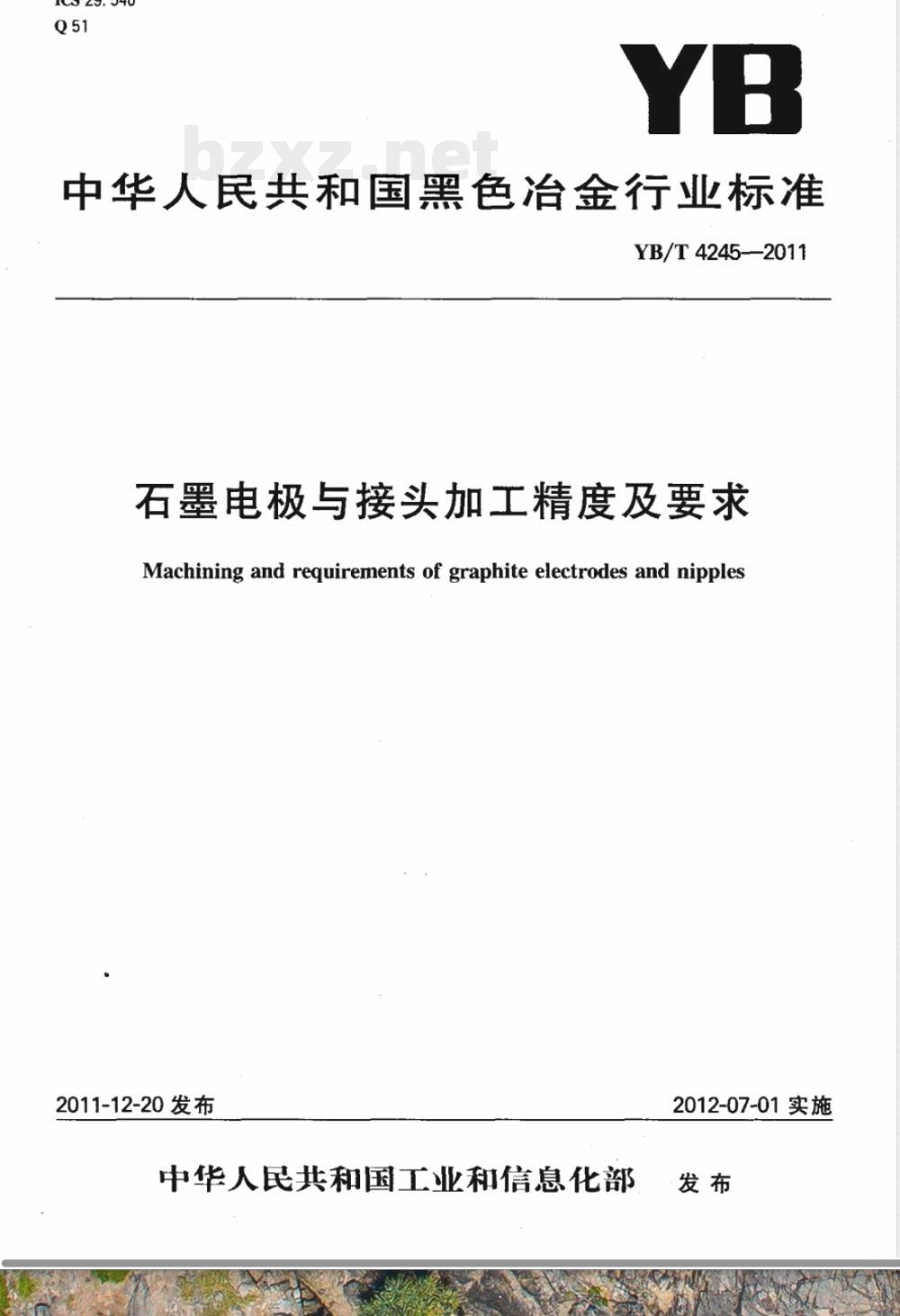

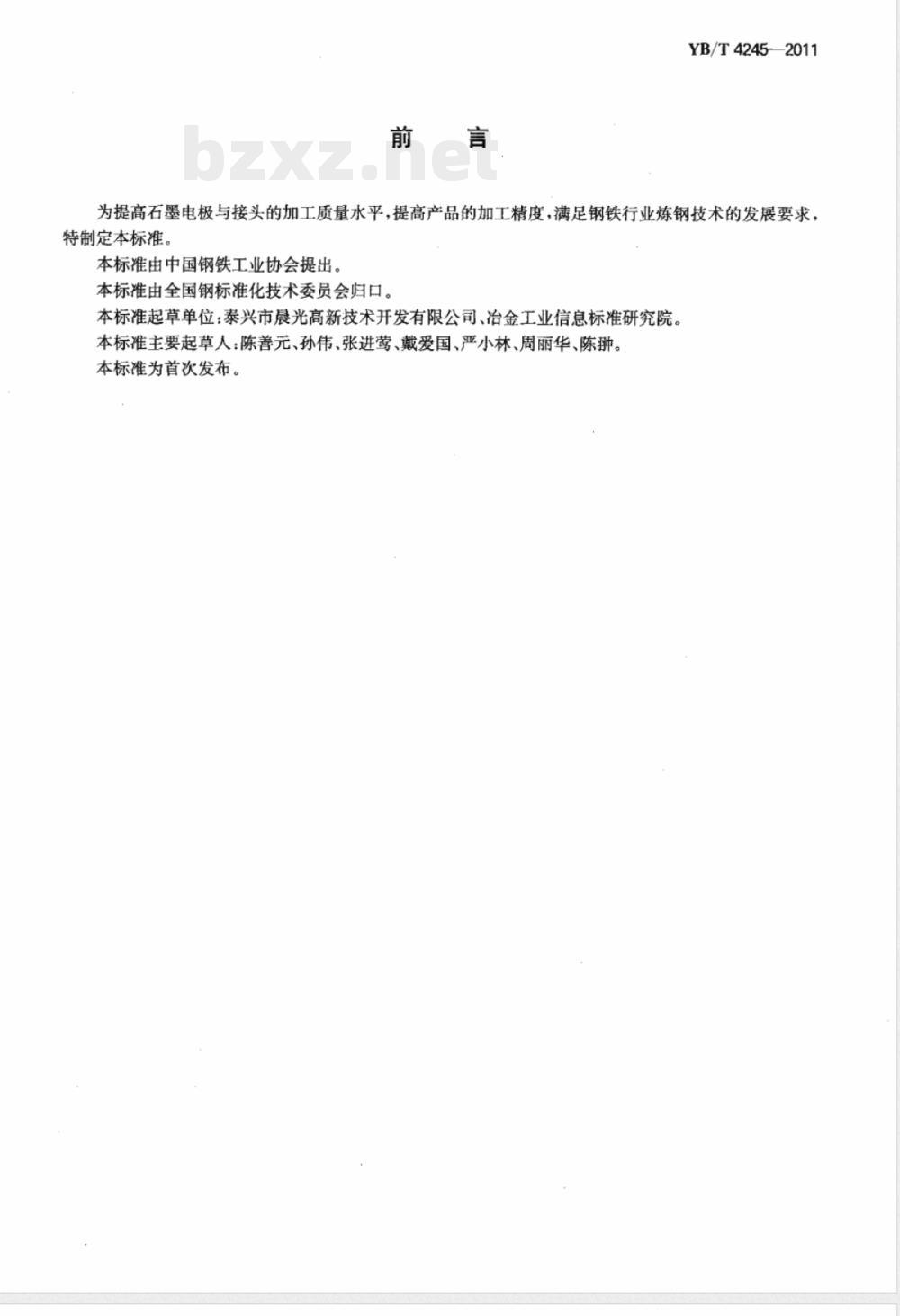

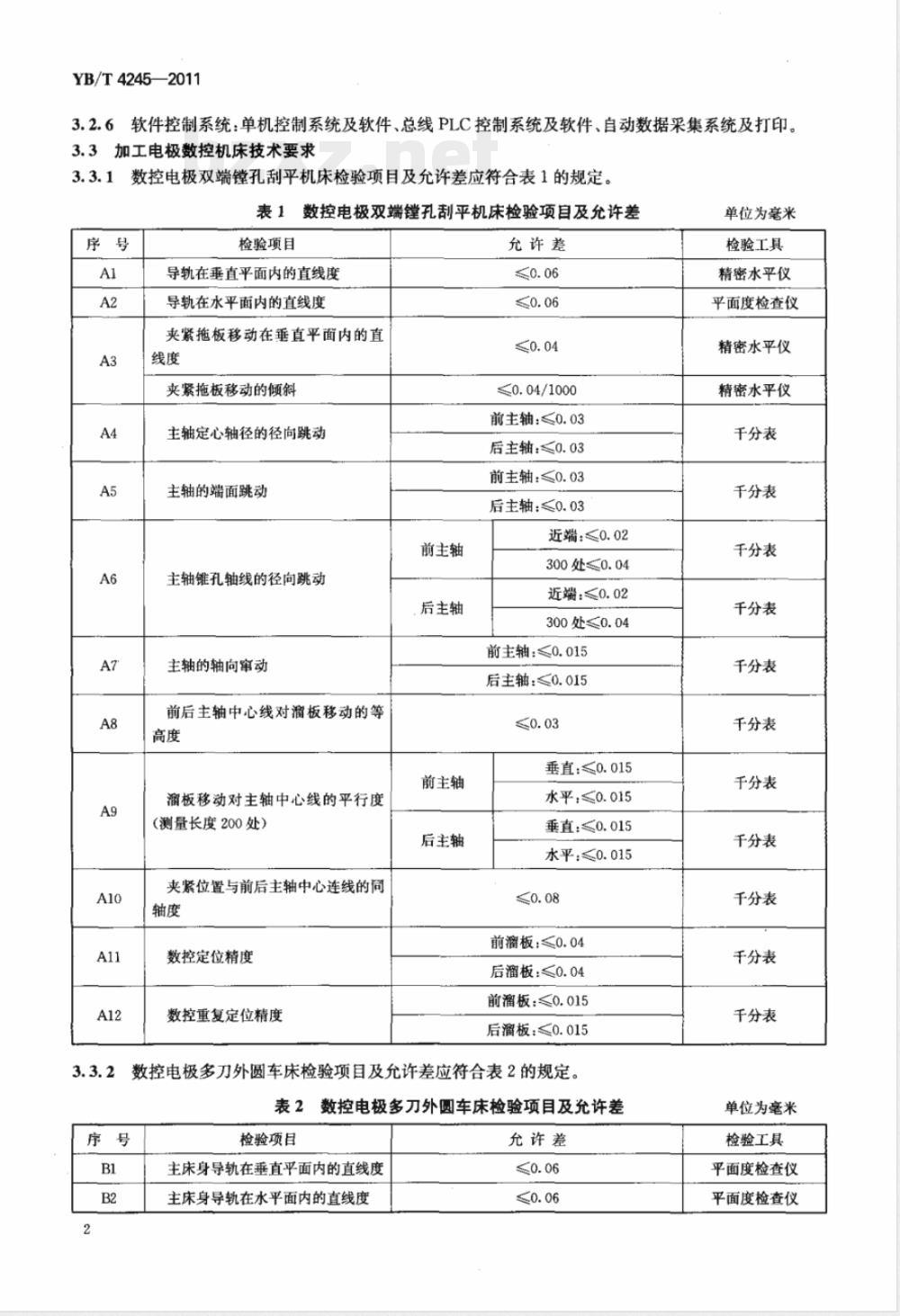

29.40 Q51 YB 中华人民共和国黑色冶金行业标准 YB/T 4245—2011 石墨电极与接头加工精度及要求 Machining and requirements of graphite electrodes and nipples 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 发布 前言 为提高石墨电极与接头的加工质量水平，提高产品加工精度，满足钢铁行业炼钢技术的发展要求，特制定本标准。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：泰兴市晨光高新技术开发有限公司、冶金工业信息标准研究院。 本标准主要起草人：陈善元、孙伟、张进莺、戴爱国、严小林、周丽华、陈狮。 本标准为首次发布。 1 适用范围 本标准规定了石墨电极（以下简称电极）和接头（锥螺纹连接）的加工精度要求及加工机床技术规格、几何精度、加工精度、测量方法及要求。 本标准适用于电弧炉用导电材料的普通功率、高功率及超高功率石墨电极与接头加工。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 1427 炭素材料取样方法 GB 5226.1—2008 机械电气安全 GB/T 6576—2002 机床润滑系统 GB/T 9061—2006 金属切削机床通用技术条件 GB/T 13306 标牌 GB/T 16769 金属切削机床噪声声压级测量方法 YB/T 4088 高功率石墨电极 YB/T 4089 高功率石墨电极 YB/T 4090 超高功率石墨电极 JB/T 8324.1—1996 简式数控卧式车床精度 JB/T 8324.2—1996 简式数控卧式车床技术条件 JB/T 8356.1 机床包装技术条件 JB/T 10051—1999 金属切削机床液压系统通用技术条件 3 电极专用数控机床要求 3.1 电极加工范围 3.1.1 加工电极直径应符合YB/T 4088、YB/T 4089、YB/T 4090规定。 中小规格电极：≤550mm；大规格电极：600mm～800mm（含数控电极柔性自动加工线）；特大规格电极：800mm以上（含数控电极柔性自动加工线）。 3.1.2 加工电极长度范围：1000mm～3200mm，应符合相关标准规定。 3.2 加工工艺及机床功能 数控电极双端镗孔刮平机床用于双端镗孔及端面加工；数控多刀外圆车床用于外圆加工；数控螺纹梳铣及精平端面机床用于内螺纹加工；电极检测机用于称重、电阻率及体积密度检测并自动打标；自动划孔底线机用于划线；软件控制系统包括单机控制系统、PLC控制系统及自动数据采集与打印系统。 3.3 加工电极数控机床技术要求 数控电极双端镗孔刮平机床检验项目及允许差如下： 导轨直线度（垂直/水平）：≤0.06mm 夹紧拖板移动直线度：≤0.04/1000mm 主轴径向跳动及端面跳动：前后主轴≤0.03mm 主轴轴向窜动：前后主轴≤0.015mm 数控定位精度：垂直/水平≤0.015mm 数控重复定位精度：≤0.015mm 夹紧位置与主轴连线间轴度：≤0.08mm 溜板移动平行度：前后溜板≤0.04mm（测量长度200mm） 其他检测项目均按表1技术要求执行。
