【GB国家标准】 纸板戳穿强度的测定

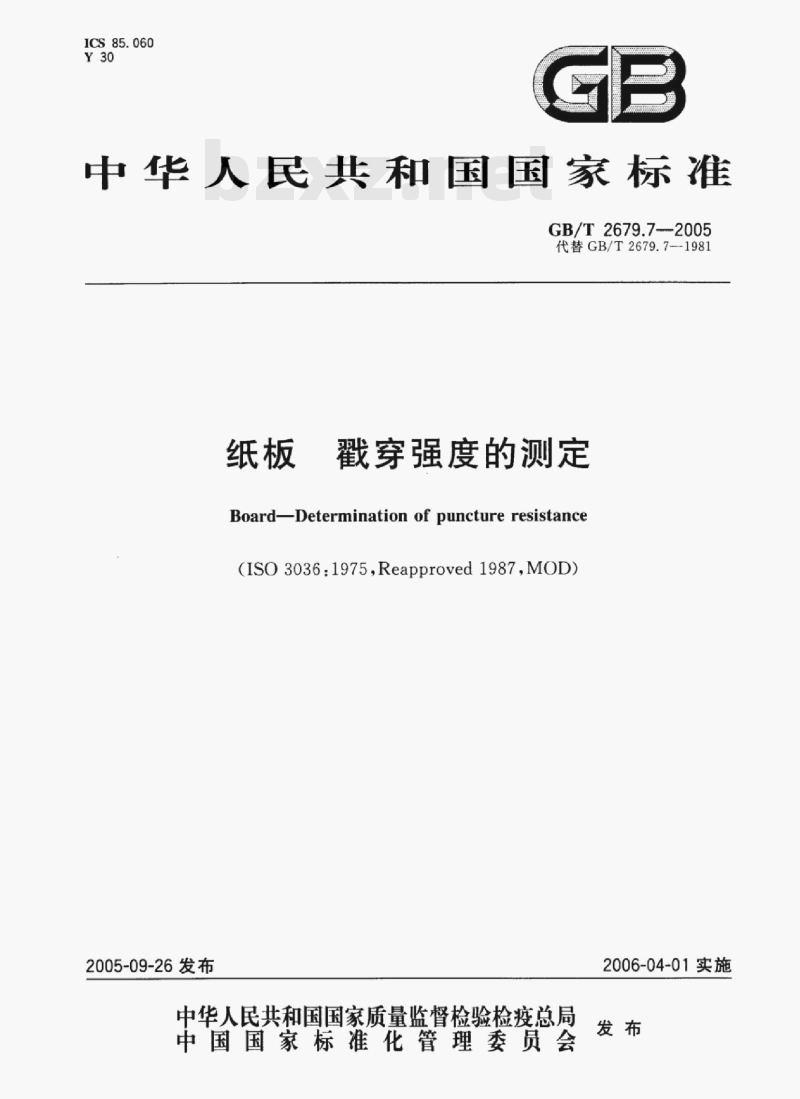

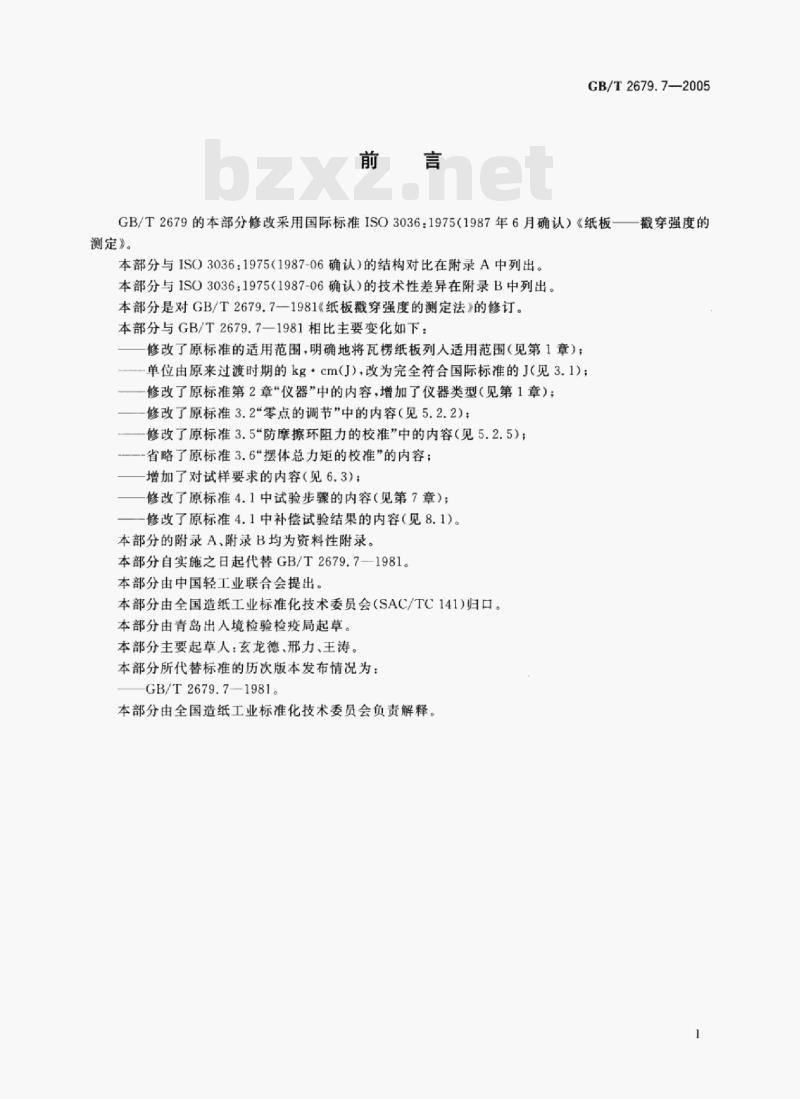

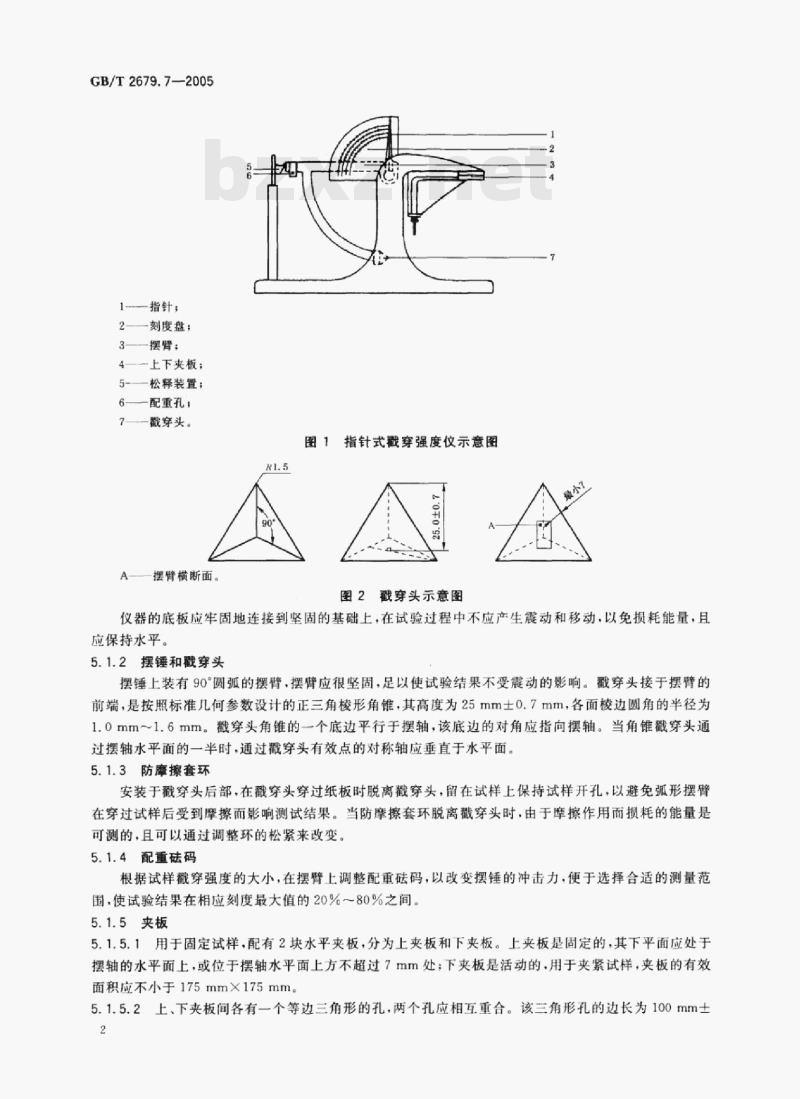

ICS 85.060 Y30 中华人民共和国国家标准 GB/T 2679.7-2005（代替 GB/T 2679.7-1981） 纸板 戳穿强度的测定 Board Determination of puncture resistance (ISO 3036:1975 Reapproved 1987 MOD) 2005-09-26发布 2006-04-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本部分修改采用国际标准 ISO 3036:1975（1987年6月确认）《纸板—戳穿强度的测定》。 本部分与 ISO 3036:1975 的结构对比见附录A，技术性差异见附录B。 本部分是对 GB/T 2679.7-1981《纸板戳穿强度的测定法》的修订，与1981版相比主要变化如下： ——修改适用范围，将瓦楞纸板列入适用范围； ——单位由 kg·cm(J) 改为国际单位 J； ——修改仪器内容并增加仪器类型说明； ——修改零点调节及防摩擦环阻力校准内容； ——省略摆体总力矩校准内容； ——增加试样要求； ——修改试验步骤及结果补偿内容。 本部分的附录A、附录B均为资料性附录。 本部分自实施之日起代替 GB/T 2679.7-1981。 本部分由中国轻工业联合会提出。 本部分由全国造纸工业标准化技术委员会（SAC/TC141）归口。 本部分由青岛出入境检验检疫局起草。 本部分主要起草人：玄龙德、邢力、王涛。 1 范围 本部分规定了用指针式戳穿强度仪测定纸板戳穿强度的方法。对于电子读数戳穿强度仪，除指针读数、调节和校准等内容外，其余应符合本部分规定。 本部分适用于各种纸板，包括瓦楞纸板。 2 规范性引用文件 下列文件中的条款通过GB/T 2679的本部分引用而成为本部分条款。凡是注日期的引用文件，其随后修改单或修订版均不适用于本部分，但鼓励研究是否采用最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 450 纸和纸板试样的采取（GB/T 450-2002，eqv ISO 186:1994） GB/T 10739 纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T 10739-2002，eqv ISO 187:1990） 3 术语和定义 3.1 戳穿强度（puncture resistance） 在规定试验条件下，用符合标准规定的戳穿头穿透纸板所消耗的能量，以焦耳（J）表示。 4 原理 在规定试验条件下，将试样固定在仪器上，使戳穿头穿透试样，并测定穿透过程中所消耗的能量。 5 仪器 5.1 仪器结构 5.1.1 总体结构 指针式戳穿强度仪的总体结构如图1所示，戳穿头结构如图2所示。仪器底板应牢固安装在坚固基础上，试验过程中不得产生震动或移动，并应保持水平。 5.1.2 摆锤和戳穿头 摆锤上装有90°圆弧摆臂，摆臂应足够坚固以避免试验结果受振动影响。戳穿头安装于摆臂前端，为正三角棱形角锥结构，高度25 mm±0.7 mm，各棱边圆角半径1.0 mm～1.6 mm。 戳穿头一个底边平行于摆轴，其对角应指向摆轴。当戳穿头通过摆轴水平面一半时，其对称轴应垂直于水平面。 5.1.3 防摩擦套环 防摩擦套环安装在戳穿头后部，在穿透试样时与戳穿头分离并留在试样开孔处，用于避免摆臂与试样摩擦影响测试结果。通过调整套环松紧可改变摩擦损耗能量。
